Пришло время убирать !!!

Re: Пришло время убирать !!!

Сообщение yak-40 » 09 ноя 2011, 19:36

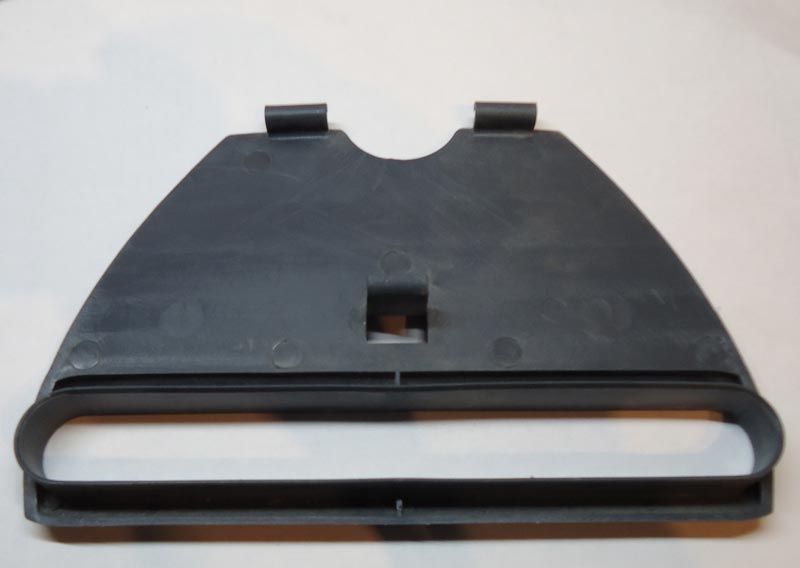

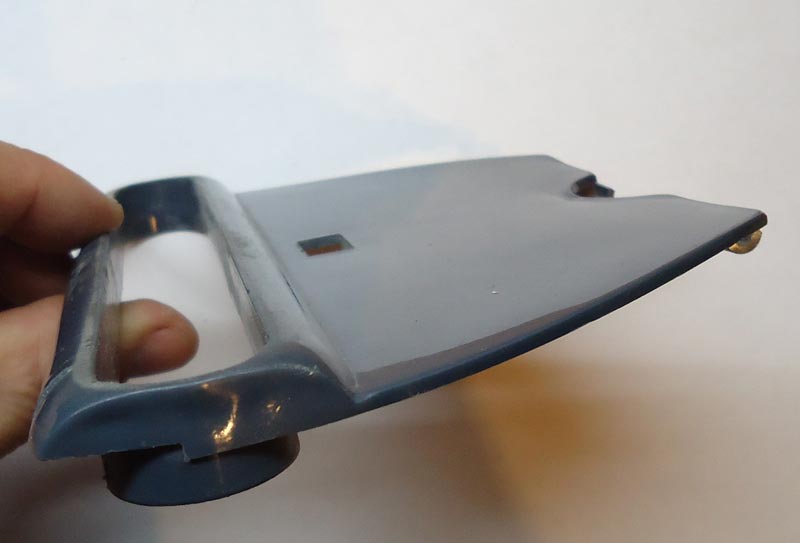

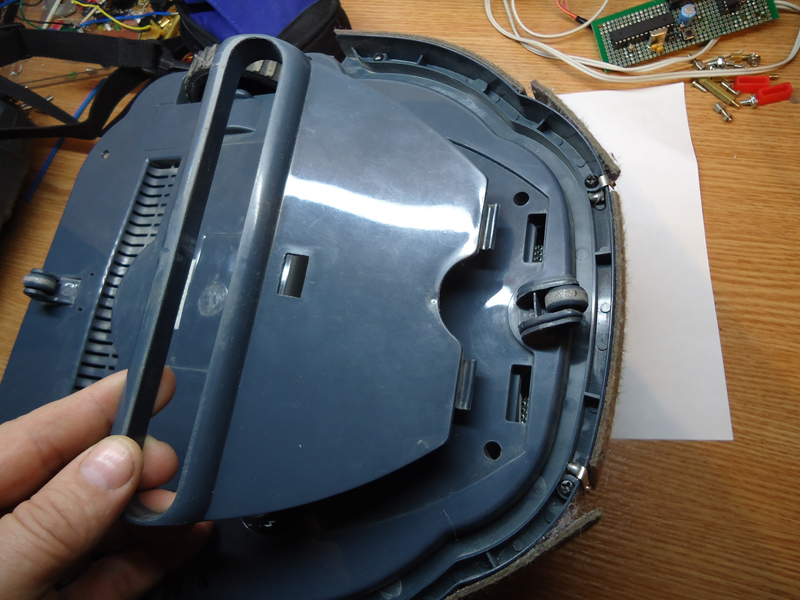

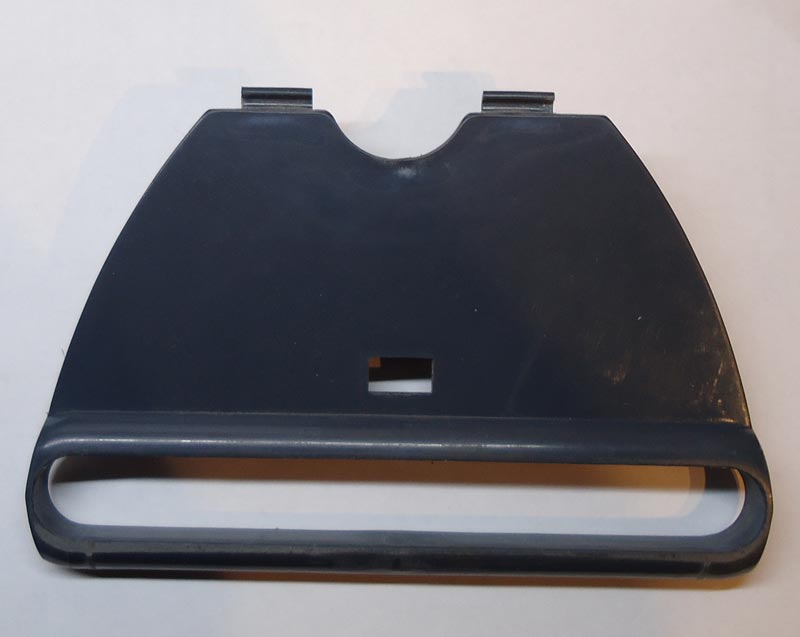

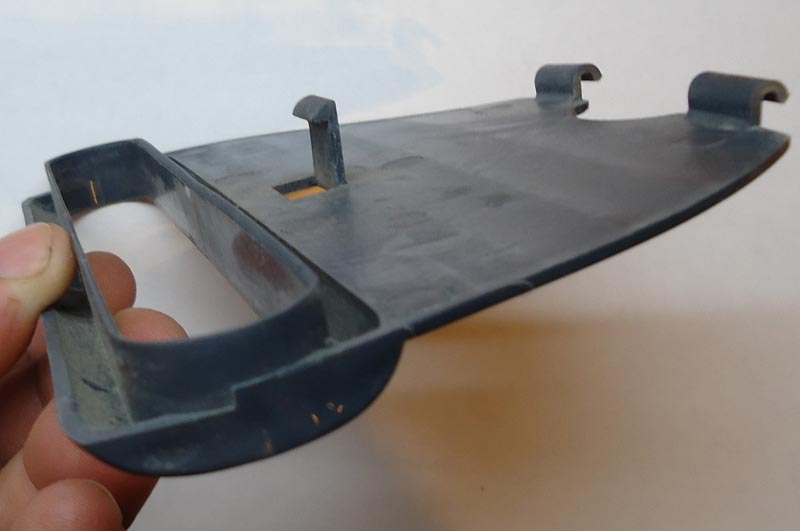

Radist писал(а):Можно ту пластину еще раз в разных ракурсах посмотреть

Пожалуйста:

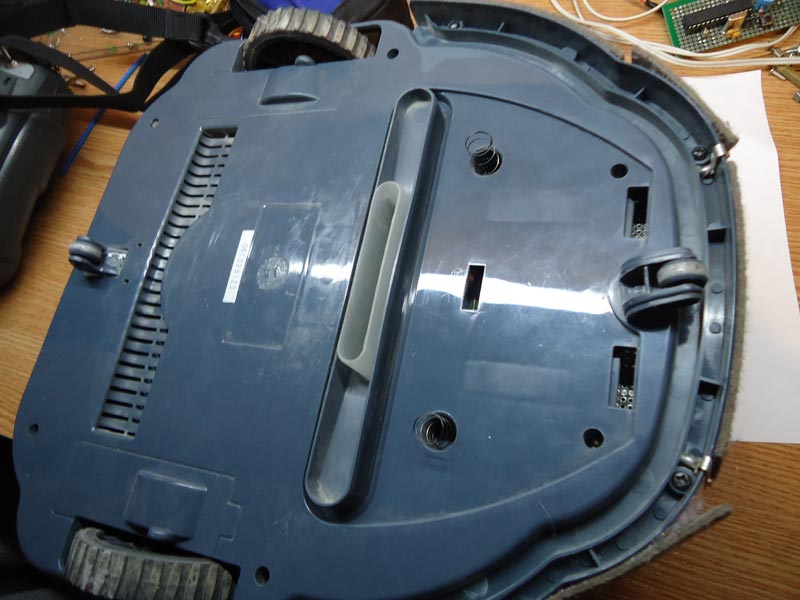

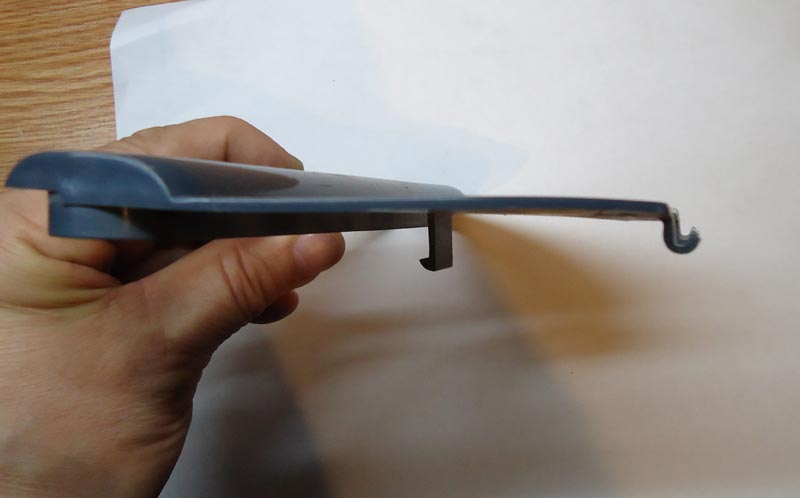

На втором снимке видны две пружины. Они и прижимают пластину к полу. Они очень слабые. По усилию примерно такие же как пружины от шариковых авторучек.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Пришло время убирать !!!

Сообщение Radist » 09 ноя 2011, 20:38

Огромное спасибо!!!
Аватара пользователя
Radist

Сообщения: 2253
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Пришло время убирать !!!

Сообщение Radist » 10 ноя 2011, 22:03

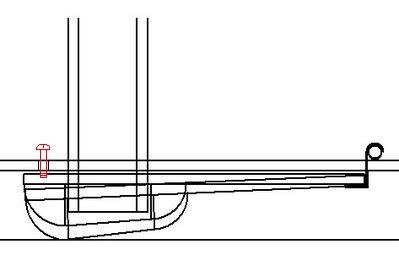

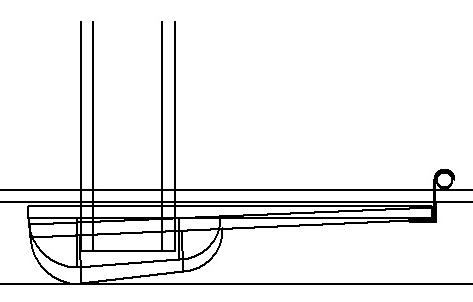

Вот набросал чертежик этой пластины. Крепеж аналогичен оригиналу, из жести от консервных банок делаем два уха, которые будут крутиться на неподвижной оси. В основании два выреза под уши. Ход пластины всего 2,5 градуса. Жерло выступает из основания на 5 мм, клиренс 10 мм, задний валик высотой 6 мм от пластины, передний высотой 5 мм от пластины, пластина 1,5 мм толщиной. Когда пластина лежит на полу - спереди щель для всоса 2 мм. Пружинам места нет, и раз они слабые, то может пусть пластина по полу волочится сама? Жду критику.
Вложения
Аватара пользователя
Radist

Сообщения: 2253
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Пришло время убирать !!!

Сообщение yak-40 » 10 ноя 2011, 23:18

Ну без пружины я думаю можно обойтись, а вот без ограничителя нельзя. Иначе при поднятии пылесоса пластина будет откидываться, и каждый раз её придётся устанавливать на место.
З.Ы. Хотя пружина тоже нужна. Предотвращает болтание пластины при движении.

Добавлено спустя 9 минут 32 секунды:
Ограничитель можно сделать с помощью винта. К нему же можно приделать и пружину.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Пришло время убирать !!!

Сообщение Radist » 11 ноя 2011, 03:44

Идею понял, но с той стороны жерла мусоросборник. А с другой наверное можно. Только пружин и винтов наверное надо пару, чтоб по краям давили.
Аватара пользователя
Radist

Сообщения: 2253
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Пришло время убирать !!!

Сообщение Валера » 16 ноя 2011, 01:08

Ну вот получены первые практические результаты моего первого варианта экспериментального робота пылесоса.
На данном этапе сделан корпус и почти вся механика.
Высота 9.5 см диаметр 40 см.
Несколько ВЫВОДОВ:
Поджимной совочек неотъемлемая часть робопылесоса с бесщёточным и односщёточным вариантом.
С щёточным вариантом робот должен быть по возможности тяжёлым.
Маршевые двигатели должны быть с запасом по мощности.
Так как щёточный узел работает хорошо, только тогда когда щётка хорошо прижимается к полу.
Так же щётка неотъемлемая часть робопылесоса, так как она собирает на взгляд процентов 70 муссора с ковра.(одной хватает с головой, вторая щётка занимает много места, на ней тратится много мощности и это всё ещё не хило усложнит конструкцию имхо)
У меня правда щётка не подымает пыль которую всасывает турбина.
А щётка работает как независимый чистящий узел, собирающая большой мусор и ворс в отдельную часть мусоросборника.
Тем самым меньше забивается фильтр турбины, меньше падает сила всасывания, всё это особенно при большём и множественном мусоре.
Получается что щётка весь мусор гонит на совок и в бункер, а всё что не попало в бункер при первом этапе, на 2ом этапе засасывается турбиной. Правда всасывающая часть турбины готова ещё не вся, но даже после прохождения щёткой на ковре видимого мусора не остаётся даже если там лежат болты гайки, не большие гвозди, рассыпана крупа, кофе, горох, сахар, и.т.д не говоря уж про всякие листочки, а ведь у нас в общаге частенько бывает столько мусора на паласе :crazy:
Немного Фото и видео прилагается...

Добавлено спустя 2 минуты 28 секунд:

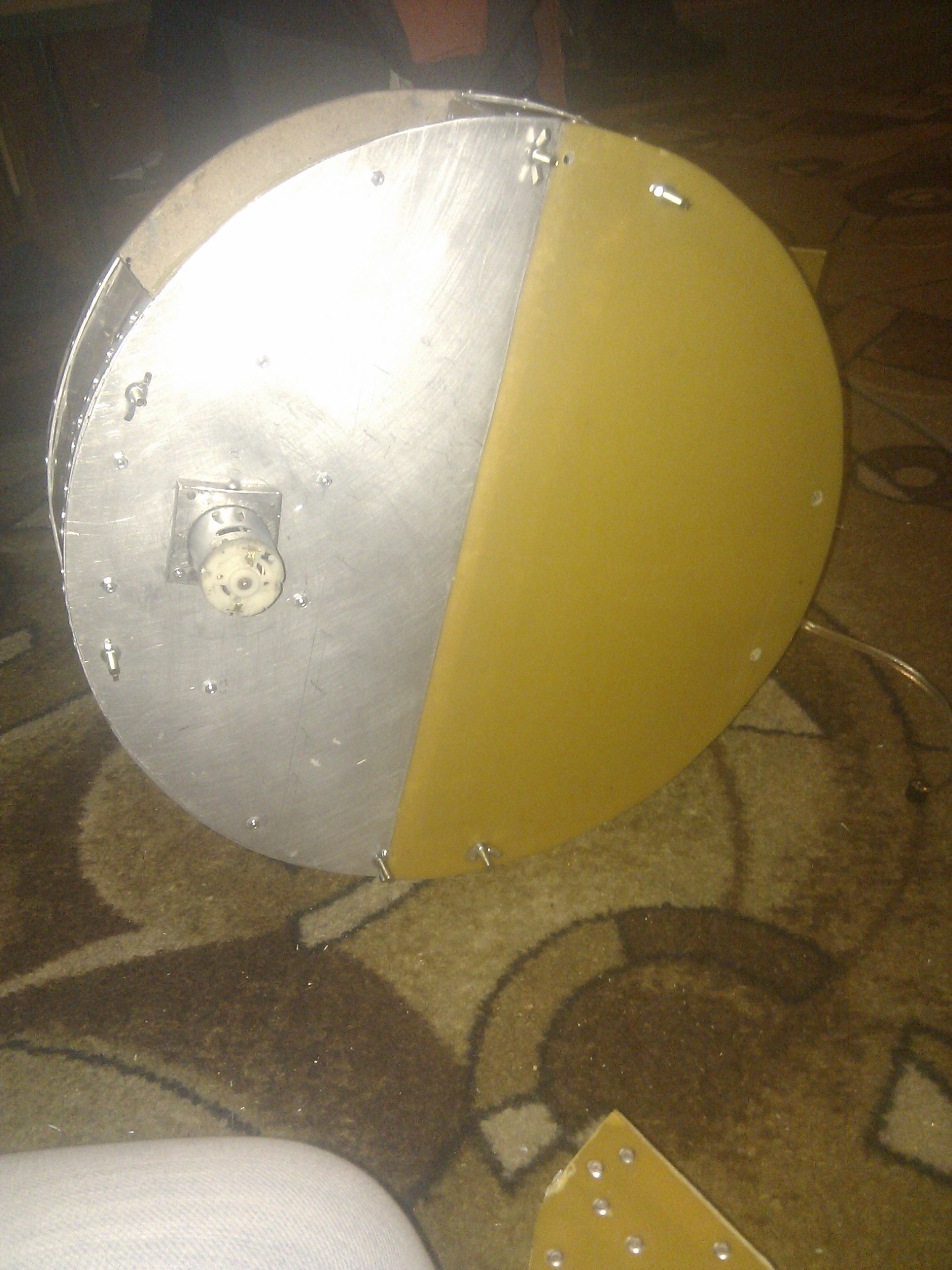

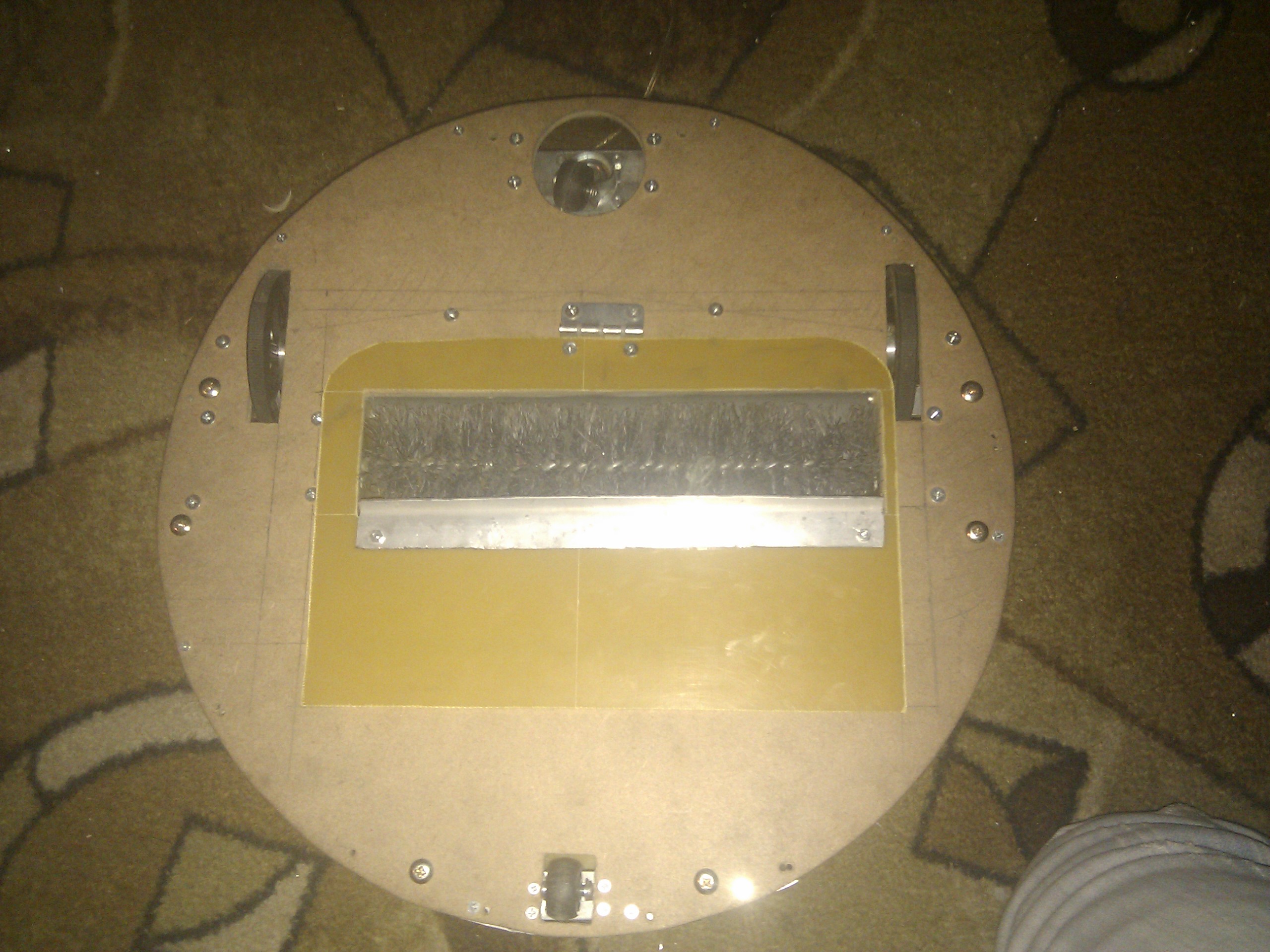

А вот и фото.

Добавлено спустя 2 минуты 33 секунды:

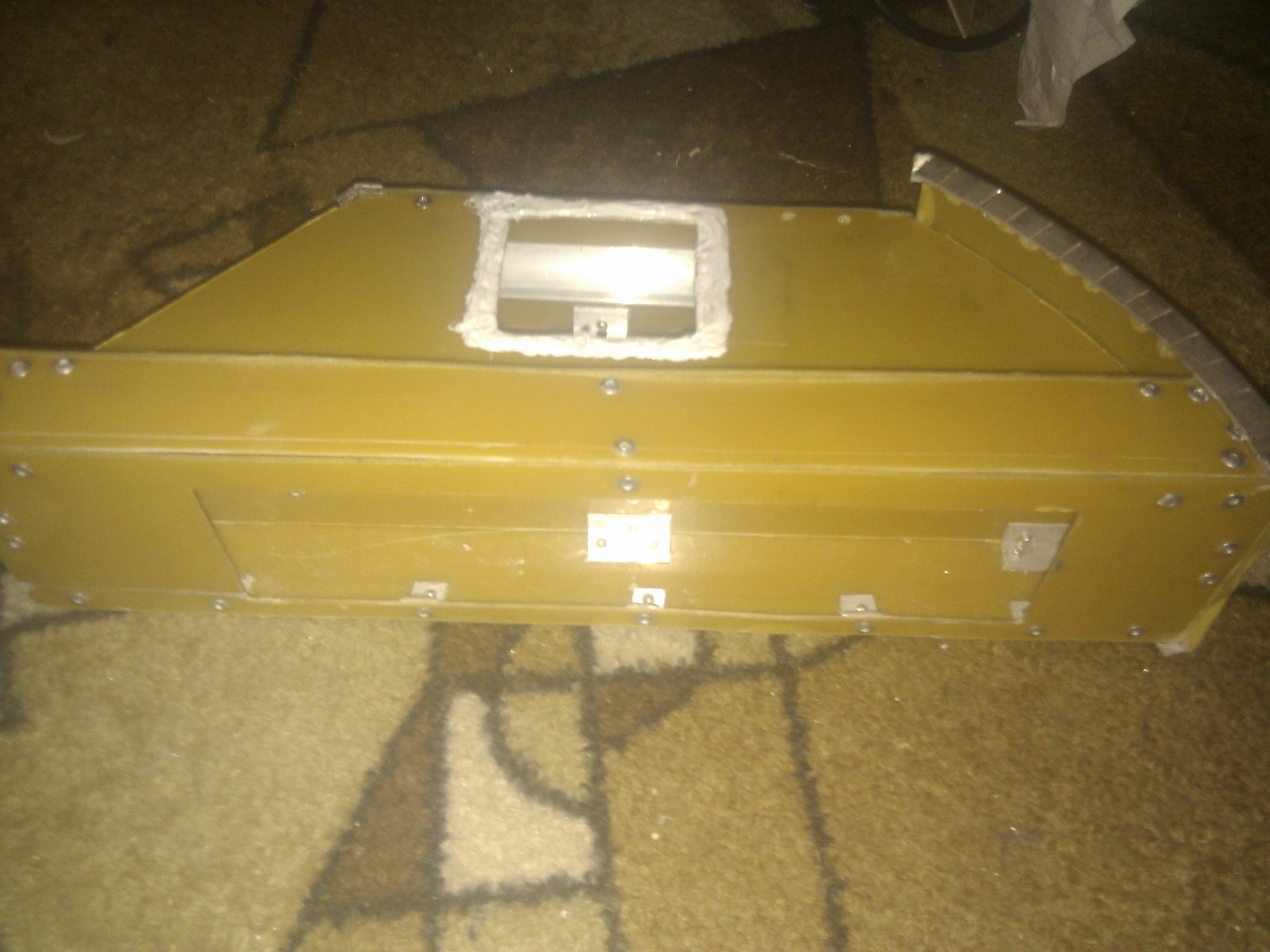

и ещё

Добавлено спустя 3 минуты 30 секунд:
.
уборка болтов и гаек робопылесосом.rar
Видео уборка 2х жмень рассыпанного мусора робопылесосом 1.
(4.18 МиБ) Скачиваний: 0
Вложения
Последний раз редактировалось Валера 16 ноя 2011, 10:02, всего редактировалось 2 раз(а).
Валера

Сообщения: 36
Зарегистрирован: 13 июл 2011, 15:18
Откуда: г.Москва

Re: Пришло время убирать !!!

Сообщение Radist » 16 ноя 2011, 08:54

Очень интересный проект. Поздравляю :beer: . Но информации очень мало, а меня интересует ВСЕ.
Очень хочется посмотреть на эскиз механики, как именно работает подметалка. Интересует конструкция турбины и ее мотор, маршевые движки и их колеса, конструкция щетки и привод щетки, конструкция мусоросборника. Какие датчики есть на роботе, как сделан контактный бампер. Вопросы по электрике: какой драйвер двигателя, какой МК, есть ли тсопы, есть ли ИК управление, стыковка с зарядной станцией, какой аккумулятор, есть ли зарядник на борту, какое общее потребление, время непрерывной работы. Вопросы по алгоритмам движения: какие используются и какие предпочтения по использованию. Вопрос по материалам, из чего, откуда и как. Есть ли в пылесосе какие-нибудь примочки, которых нет у нас? Есть ли в пылесосе интересные нестандартные решения? В общем проект супер, хочу про него все знать!!!!! :)
Аватара пользователя
Radist

Сообщения: 2253
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Пришло время убирать !!!

Сообщение серж » 16 ноя 2011, 13:08

радист, извени что так в лоб, но вопрос по данной теме:
1. возможно ли устройство робопылесоса в небольшом корпусе(есть кой чего на примете)? при условии что он должен не вчистую все убирать, а для повседневного использования.
2. реально ли это сделать на меге48. покупал 8-ую, но видать мы с продавцом проглазели.
Аватара пользователя
серж

Сообщения: 589
Зарегистрирован: 27 янв 2011, 17:38
Откуда: россия, череповец

Re: Пришло время убирать !!!

Сообщение Radist » 16 ноя 2011, 13:51

1. Возможно. Размер пылесоса имеет оптимум - слишком большой должен быть слишком мощным и не везде сможет проехать, слишком маленький запарится пылесосить (можно и зубной щеткой Красную площадь подмести) и мусоросборник быстро забьется. Если хотите пылесосить малые площади - то теоретически можно сделать его и маленьким. Но это гораздо труднее, чем делать его большим.
2. Тоже можно. Ограничения по числу ног и памяти. Так что функциональностью придется жертвовать. Или расширять порты электрикой, распаралеливать задачи и дыр и пыр.
Аватара пользователя
Radist

Сообщения: 2253
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Пришло время убирать !!!

Сообщение Валера » 16 ноя 2011, 19:55

Radist писал(а):Очень интересный проект. Поздравляю :beer: . Но информации очень мало, а меня интересует ВСЕ.
Очень хочется посмотреть на эскиз механики, как именно работает подметалка. Интересует конструкция турбины и ее мотор, маршевые движки и их колеса, конструкция щетки и привод щетки, конструкция мусоросборника. Какие датчики есть на роботе, как сделан контактный бампер. Вопросы по электрике: какой драйвер двигателя, какой МК, есть ли тсопы, есть ли ИК управление, стыковка с зарядной станцией, какой аккумулятор, есть ли зарядник на борту, какое общее потребление, время непрерывной работы. Вопросы по алгоритмам движения: какие используются и какие предпочтения по использованию. Вопрос по материалам, из чего, откуда и как. Есть ли в пылесосе какие-нибудь примочки, которых нет у нас? Есть ли в пылесосе интересные нестандартные решения? В общем проект супер, хочу про него все знать!!!!! :)


А по чему видео не посмотрел, так некоторые вопросы сразу отпадут или просто глюк, что 0 скачиваний показывает. Ну да ладно.
Как я писал выше на роботе не установлена ещё ни кокая электроника(первая задача научить робота собирать мусор хорошо и в больших количествах, а после умно ходить) хотя вся электроника куплены и алгоритм придуман. Основные датчики будут 2 ультразвуковых с радиусом действия до 8м, один будет стоять слева другой впереди.
Первое отличие от стандартов.
Алгоритм такой что роботу будет задаваться примерная площадь комнаты, после он вычисляет с запасом сколько кругов ему нужно пройти со смещением равным длине щетки от стен до центра, правда этот код отлично работает для комнат у которых нет больших отдельно стоящих предметов, по этому будут ещё стандартные хаотичес, смещение на определённый угол и так далее, но это я ещё буду экспериментировать.
Второе отличие.
На роботе будут установлены акки последнего поколения LiFePo4 40160S, очень перспективные акки для роботов имхо, потому как: срок службы батареи больше 2000 циклов, напряжение питания 3.6В ток в 16А вес 500гр, отдаваемый ток до 160 Ампер 10С, ток заряда до 5С, за час можно зарядить ваши 57Вт в 0.5кг, не взрываются, не возгораются!!! размер цилиндр диаметр 40мм длина 160мм.
Цена акка = примерно 900р. У меня их будет стоять 4 штуки. Хотя на счёт батарей это моя замарочка тут можно было поставить и обычный гелевый на 12В 7А. На следующей недели должны приехать 6 штук. Пока их юзают только велосипедисты. Также они бывают плоские и.т.д Есть несколько минусов их напряжение 3.6В, но это плюс если система из серверов и второй надо заряжать через балансир и специальной зарядкой, или по отдельности как я и думаю сделать.
Третье отличие.
Очень мощная турбина мощностью в 60Вт, слава богу акки позволяют. Сосет ооочень хорошо. Есть задумка поставить безколлекторник мощный, но это всё во второй версии, может быть.
Четвёртое отличие это независимый, мощный щеточный узел с поджимным совочком.
Пятое отличие.
Фильтр большой площади.
Шестое отличие.
Независимая подвеска маршевых колёс с ходом в 2см(один см на клиренс и один на препятствия.) на видео постом выше видно как оно выполнено.
Седьмое отличие.
Разделённый мусоросборник. Зачем я это сделал написал постом выше.
Есть ещё мелочи всякие, но описывать их долго.
Робот сделан в основном из стеклотекстолит, листового алюминия, уголка алюминиевого, заклёпок, болтиков гаечек и оргстекла.
Вес распределён почти над маршевыми колёсами, впереди подруливающее колесо с вращением т.к на него приходится не большая часть веса акков , заднее простое(как хвост). По позже выложу проект в Солиде.
Для уплотнения мусоросборника в корпусе робота(что бы воздух не подсасывал, ведь прилегает не всегда плотно), хорошо работает 101 клей герметик на силиконе. Наносите его вокруг всасывающих отверстий он хорошо приклеивается и образует на корпусе отличный резиновый выступ плюс его сложно оторвать.
Валера

Сообщения: 36
Зарегистрирован: 13 июл 2011, 15:18
Откуда: г.Москва

Re: Пришло время убирать !!!

Сообщение серж » 16 ноя 2011, 20:45

смотрел я видево. снято на телефон. как кучу мусора загреб(круто!) видно, а вот детали не распознать. скидывай нормальное видево на ютуб, а сюда ссыль на нее.
Аватара пользователя
серж

Сообщения: 589
Зарегистрирован: 27 янв 2011, 17:38
Откуда: россия, череповец

Re: Пришло время убирать !!!

Сообщение Radist » 17 ноя 2011, 07:44

2 Валера: действительно, на видео видно только, что подметает он как зверь!!! А вот деталей не видно :( . Но самое главное - хочется увидеть внутренности в виде крупных фото, в том числе и турбину. Аккумуляторы выйдут в 3600 - это очень дорого :D . Согласен, они крутые, но уж больно они страшные - ими наверное варить можно. А турбина насколько шумная и габаритная? Есть ли контактный бампер? Какие именно УЗ датчики поставите? Подвеска маршевых колес на видео не видна - хотим фото или эскиз, а также что за моторчики и откуда.
Аватара пользователя
Radist

Сообщения: 2253
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Пришло время убирать !!!

Сообщение yak-40 » 17 ноя 2011, 19:16

:good:
Это даже не робот-пылесос, а робот-дворник :D Такого можно по улицам пускать, мусор собирать.

З.Ы. Видео отвратное, аж голова закружилась. Попроси кого нибудь помочь поснимать, не делай всё сам.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Пришло время убирать !!!

Сообщение haste » 17 ноя 2011, 20:44

Валера, всасывающую щель наверное лучше поближе к краю сделать, как у neato например.
Хотя если параллельно всасывающей идет щель на выдув, то как сейчас может лучше будет.
haste

Сообщения: 30
Зарегистрирован: 17 ноя 2011, 07:06
Откуда: Новосибирск

Re: Пришло время убирать !!!

Сообщение Vovan » 18 ноя 2011, 23:49

2Валера: проект - достойный внимания! Респект! :good:
Видео - ни.... ни в Красную Армию :( Radist, yak-40 +1
Понять преимущества и отличия - сложно, описано куцо (SORRY)
а вот это, уж звиняй, коллега:
Валера писал(а):Алгоритм такой что роботу будет задаваться примерная площадь комнаты, после он вычисляет с запасом сколько кругов ему нужно пройти со смещением равным длине щетки от стен до центра, правда этот код отлично работает для комнат у которых нет больших отдельно стоящих предметов, по этому будут ещё стандартные хаотичес, смещение на определённый угол и так далее,
- валит наповал, особенно то место, где говорится что "этот код отлично работает..." хотелось бы "пощупать" сей код, либо увидеть результаты его работы :wink:
Тем не менее, малаца! И ждём новых подробностей проекта! :)

Добавлено спустя 11 минут 57 секунд:
чё-то вот это меня смущает (без обид): турбина 60вт. Это ИМХО необосновано много! Даже при 12в это 5А! Смысл? Не понимаю... :roll:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm
