Пришло время убирать !!!

Re: Пришло время убирать !!!

Сообщение Dmitry__ » 14 фев 2012, 03:20

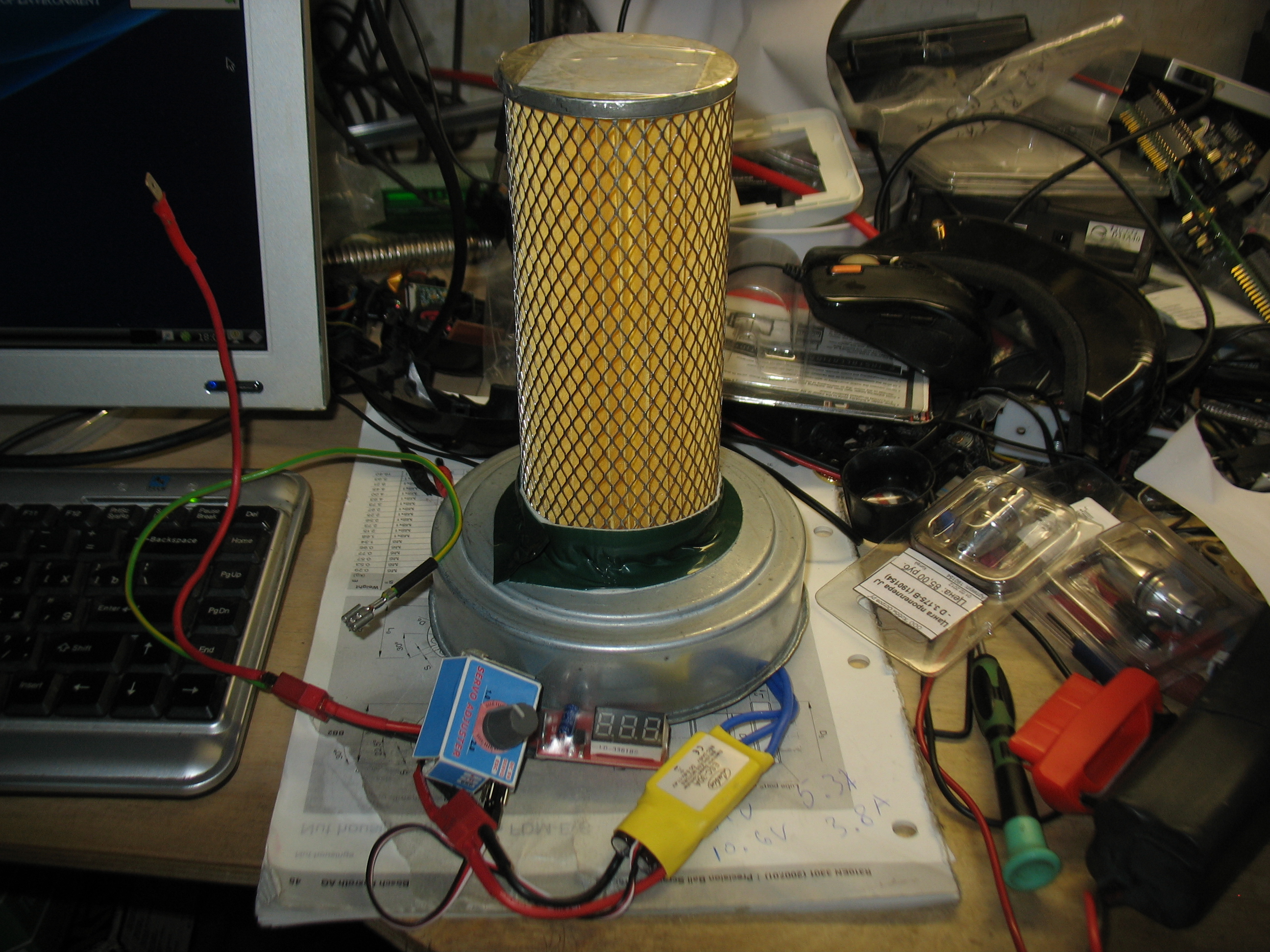

Брушлессы, газелевские фильтры, пластиковая фанина, куча дешевого скотча :)

Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Пришло время убирать !!!

Сообщение Michael_K » 14 фев 2012, 11:33

Дмитрий, вы ДО переделки ток-напряжение-обороты пылесоса померить не забыли? И что получается, если на брушлессе регулем выставить такую же электрическую мощность?

А то видно, что много труда и денег вбухано, а достигается цель или нет - по-прежнему непонятно... Или ради чего все затевалось? Отточить навыки работы с напильником? :)
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Пришло время убирать !!!

Сообщение Dmitry__ » 14 фев 2012, 17:24

Я замерял ток только пылесоса black&decker, но не переделал его.
Переделанный kioki "до" не замерил, а после мне он разонравился :pardon:
Сильно воет и из всех щелей подсасывает, на полной мощности (10 вольт 12 ампер) сосет зверски. Вообще крыльчатки пластиковые в пылесосах в топку, белую снимал с RunWay Racing. XD104, она трещала по склеенным швам (давил не сильно). Сейчас полностью переключился на крыльчатки больших пылесосов. Переделанный большой пылесос на токе 3 ампера работает как black&decker на 5-ти амперах, но слишком все разное в этих пылесосах чтоб судить о эффективности.
Ради чего все затевалось? исследую пУлесборщик для нашего клуба, на предмет можно ли обойтись без щеток. Интересы в технологиях робопылесосов у нас немного другие, вам важно энергопотребление, а мы можем тратить около 100 ватт, но очень желательна простота конструкции и обслуживания.

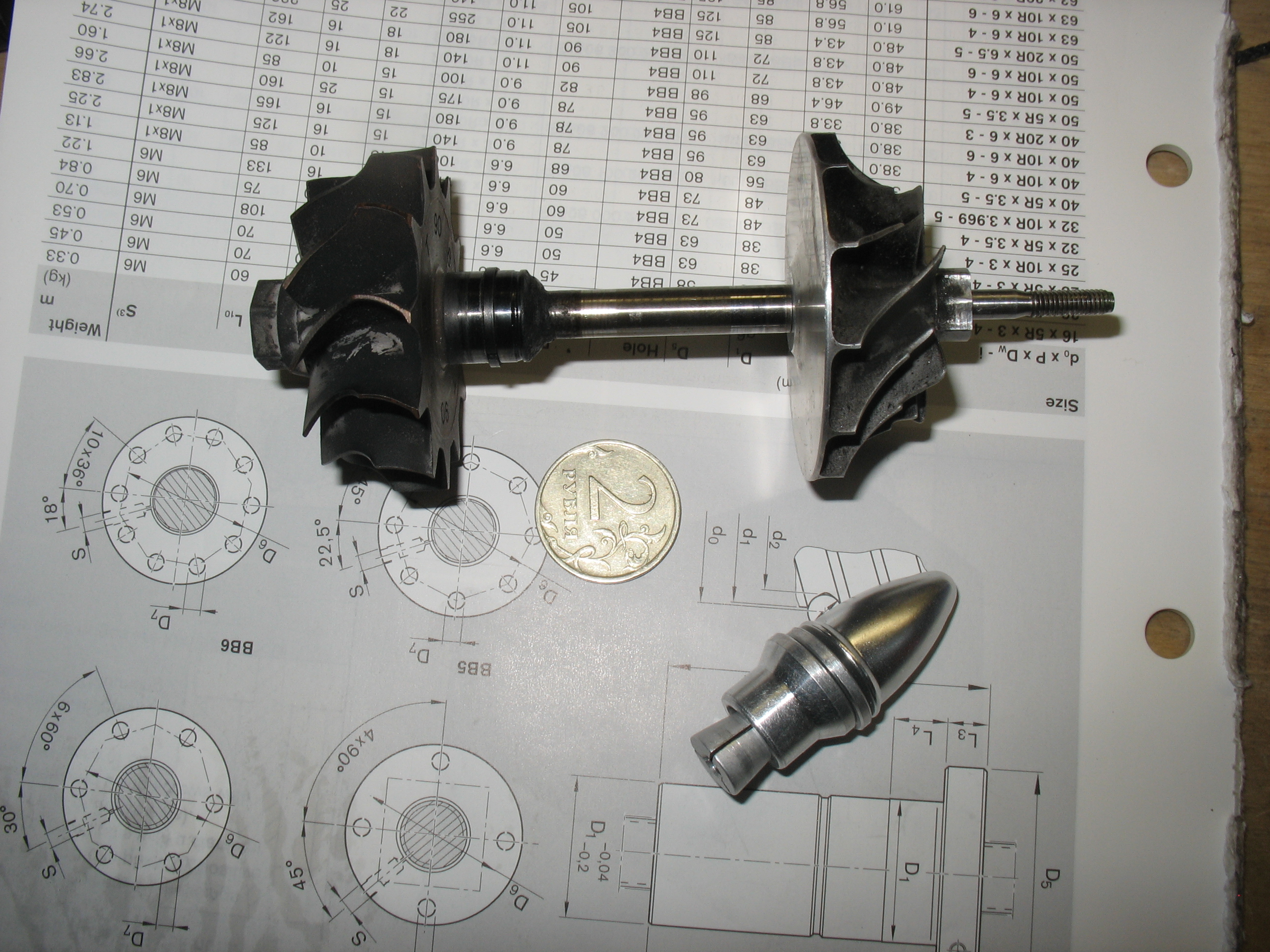

А еще мне покоя не дает случайно завалявшаяся турбинка от турбонаддува, но она дохлая :( и ей надо 100 тыш. Подкупает ее кпд в 70%. Кста, интересно сколько кпд пылесосных крыльчаток?


Во, надо купить еще один kioki и провести полные замеры с его клоном.
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Пришло время убирать !!!

Сообщение Gelios » 15 фев 2012, 14:24

На сегодняшний день , в домашней версии робота пылесоса , без щёток не обойтись . Хотя бы радиальная должна присутствовать , даже если жерло воздухозаборника располагать с боку . От щеток сам пытаюсь уйти , но пока всё тщетно .
Любая высокоразвитая технология похожа на волшебство
Gelios

Сообщения: 219
Зарегистрирован: 16 июл 2010, 16:25
Откуда: Беларусь , Минск

Re: Пришло время убирать !!!

Сообщение Michael_K » 15 фев 2012, 14:43

Dmitry__ писал(а):Ради чего все затевалось? исследую пУлесборщик для нашего клуба, на предмет можно ли обойтись без щеток. Интересы в технологиях робопылесосов у нас немного другие, вам важно энергопотребление, а мы можем тратить около 100 ватт, но очень желательна простота конструкции и обслуживания.

Ага, понятно.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Пришло время убирать !!!

Сообщение Dmitry__ » 17 фев 2012, 14:46

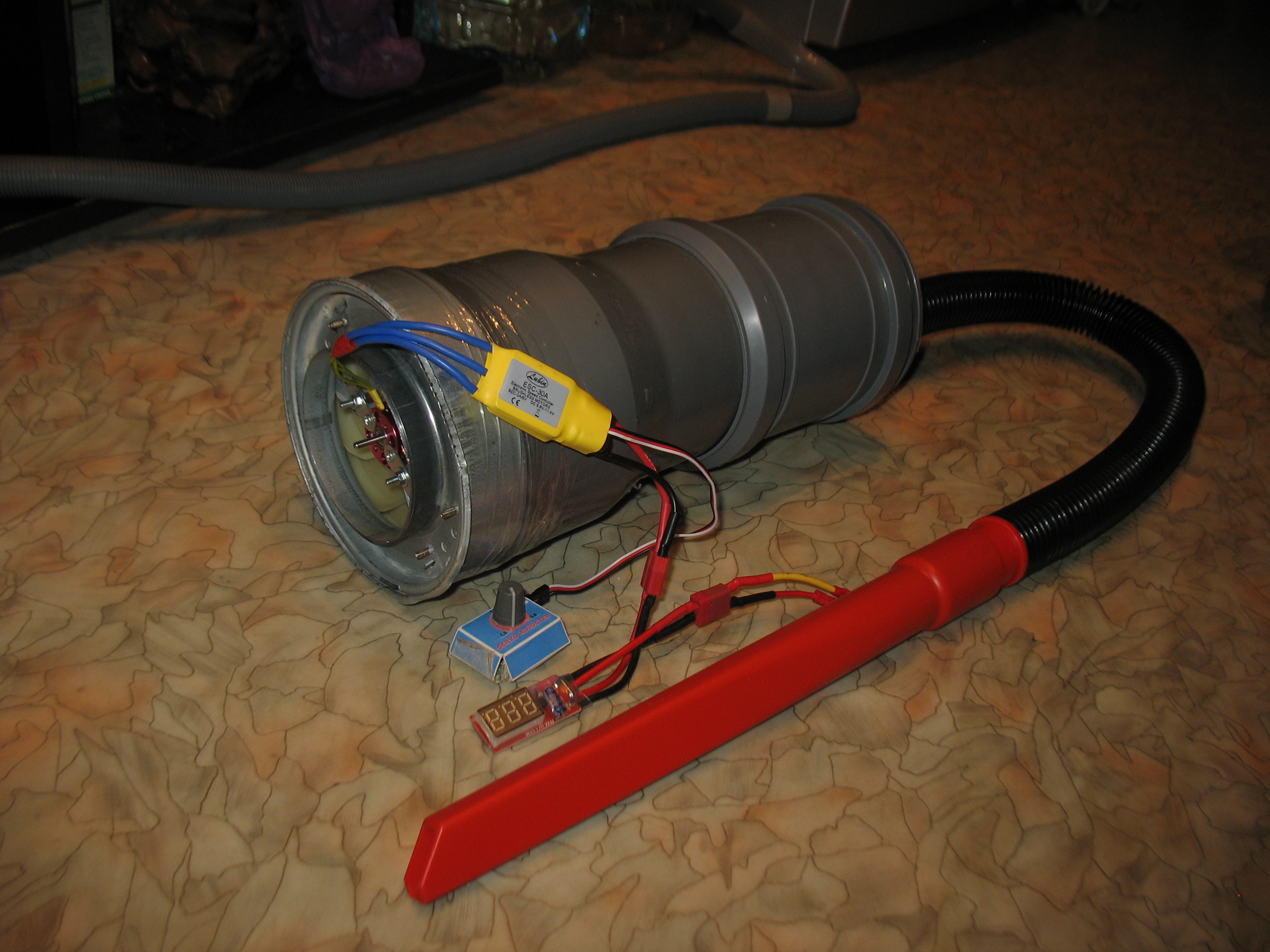

Изделие №2 :crazy:

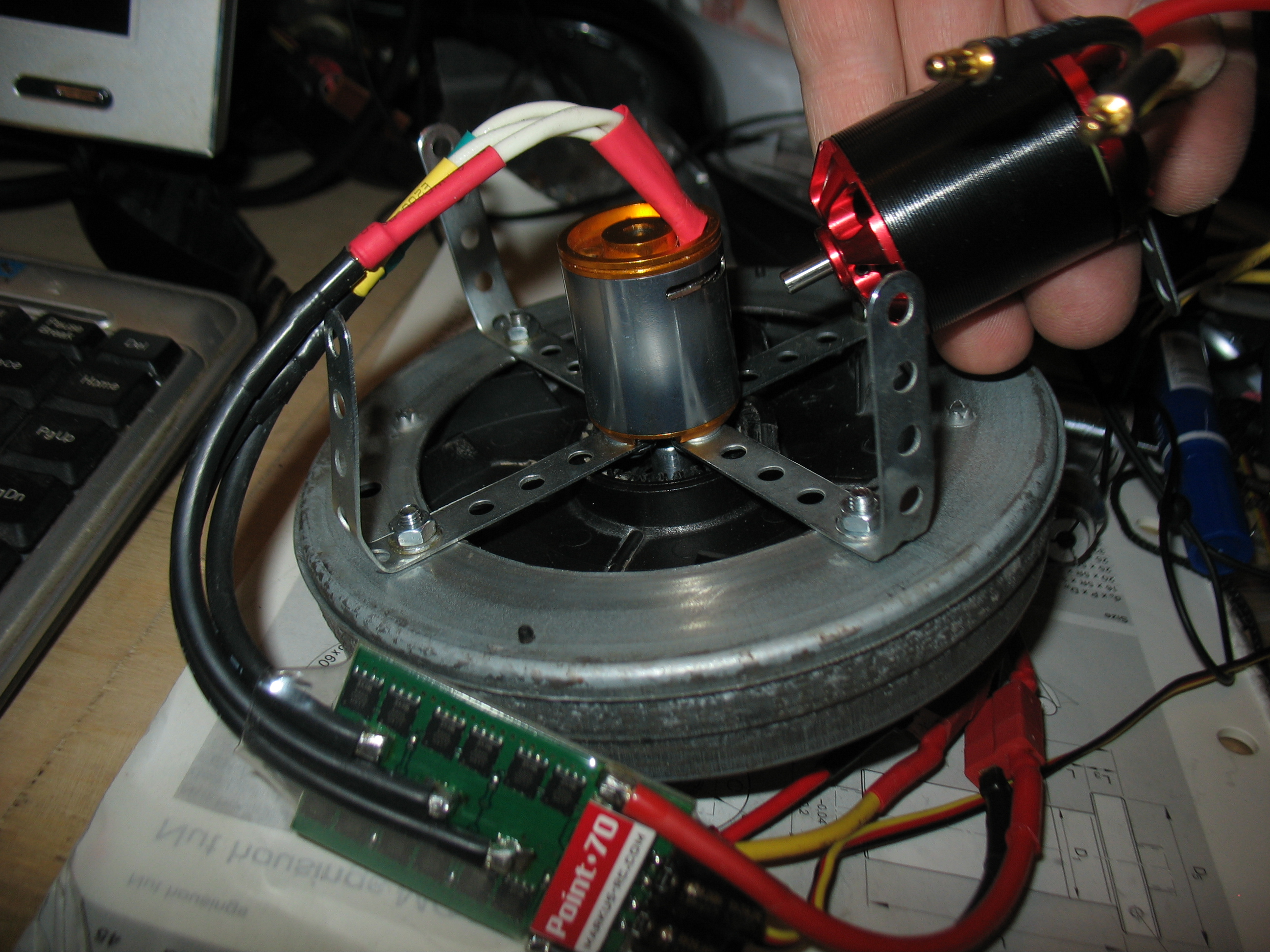

Брушлесс - ноунейм китай, около 250 ватт. В руке 700 ваттный на замену
Драйвер 70-ти амперный


авиатехнологии :)


В пластиковом коконе, для быстрой смены двигателей в пылесосе для сравнения характеристик

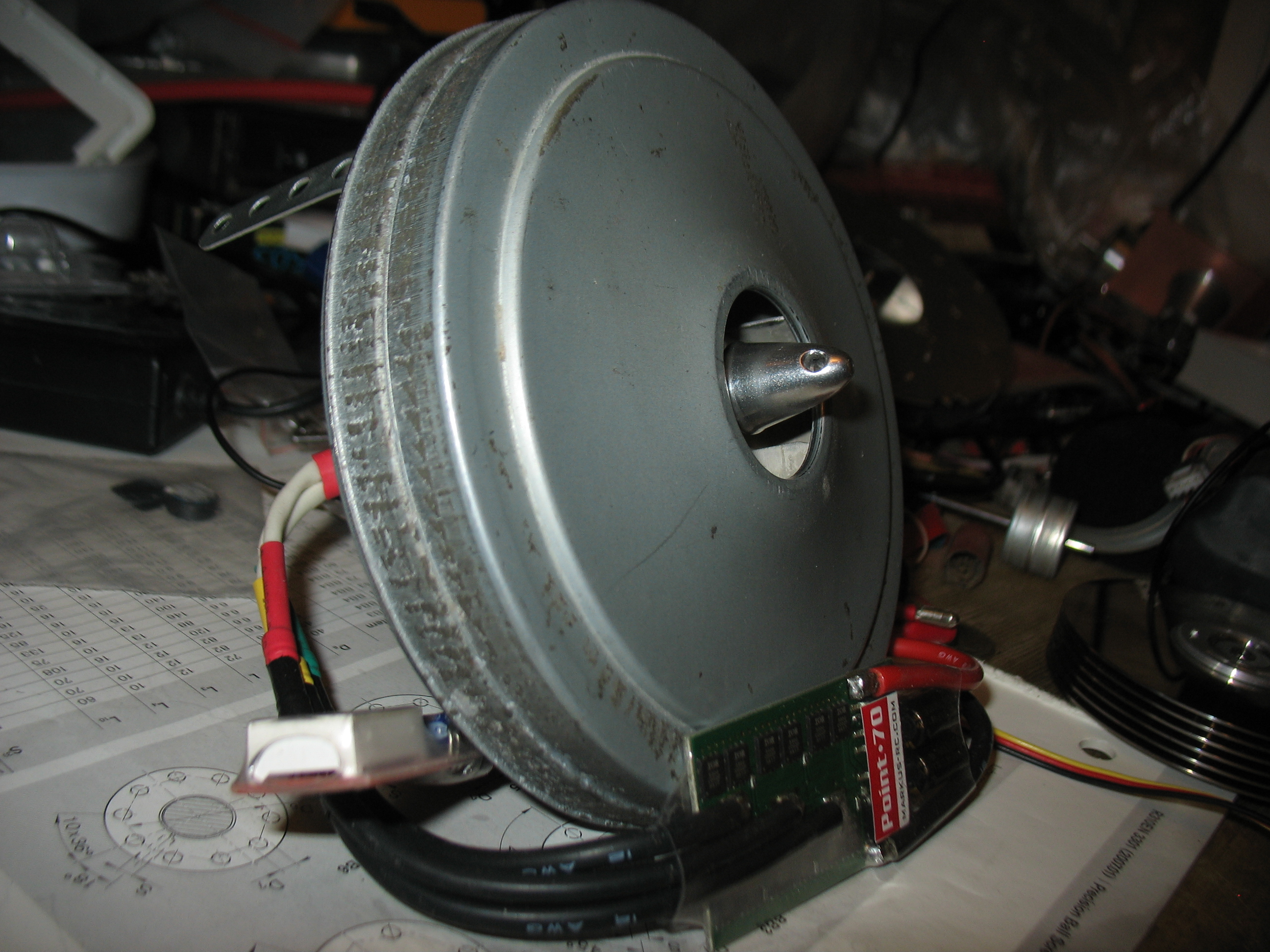

Изделие №3, ближе к теме.

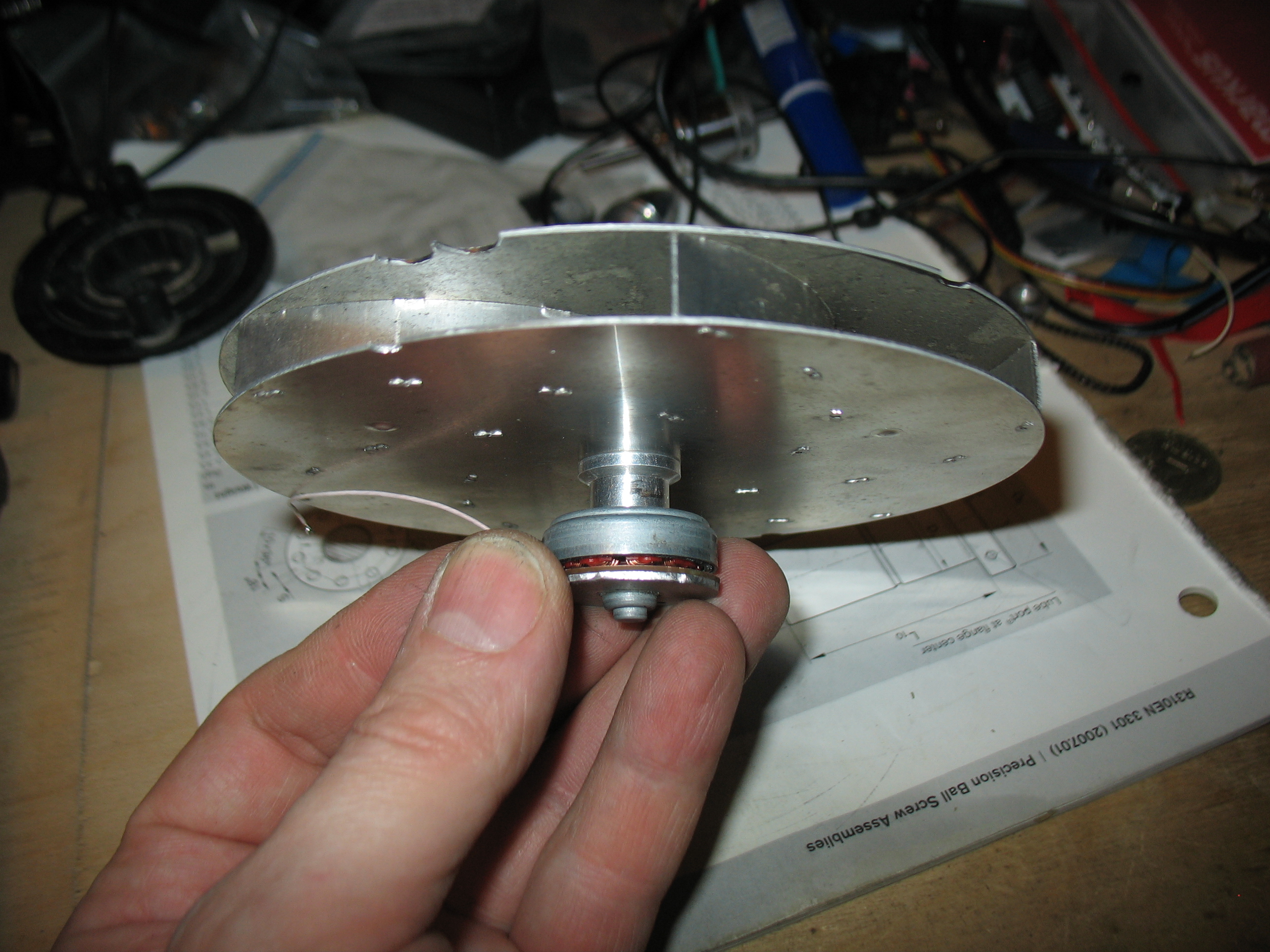

сидиромный брушлесс, крыльчатка от моющего пылесоса
Двигатель без крыльчатки на макс. оборотах работает без звука вообще

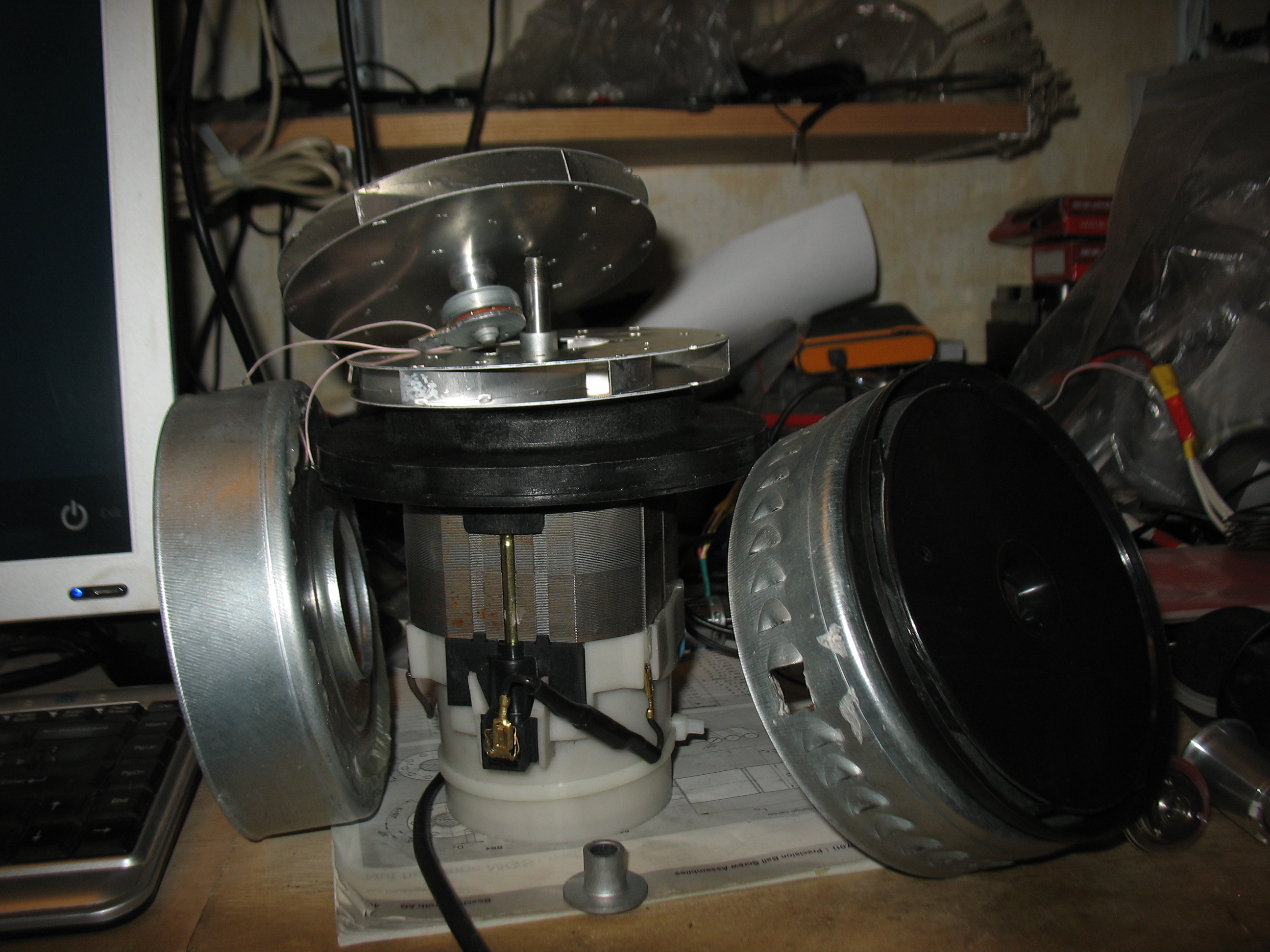

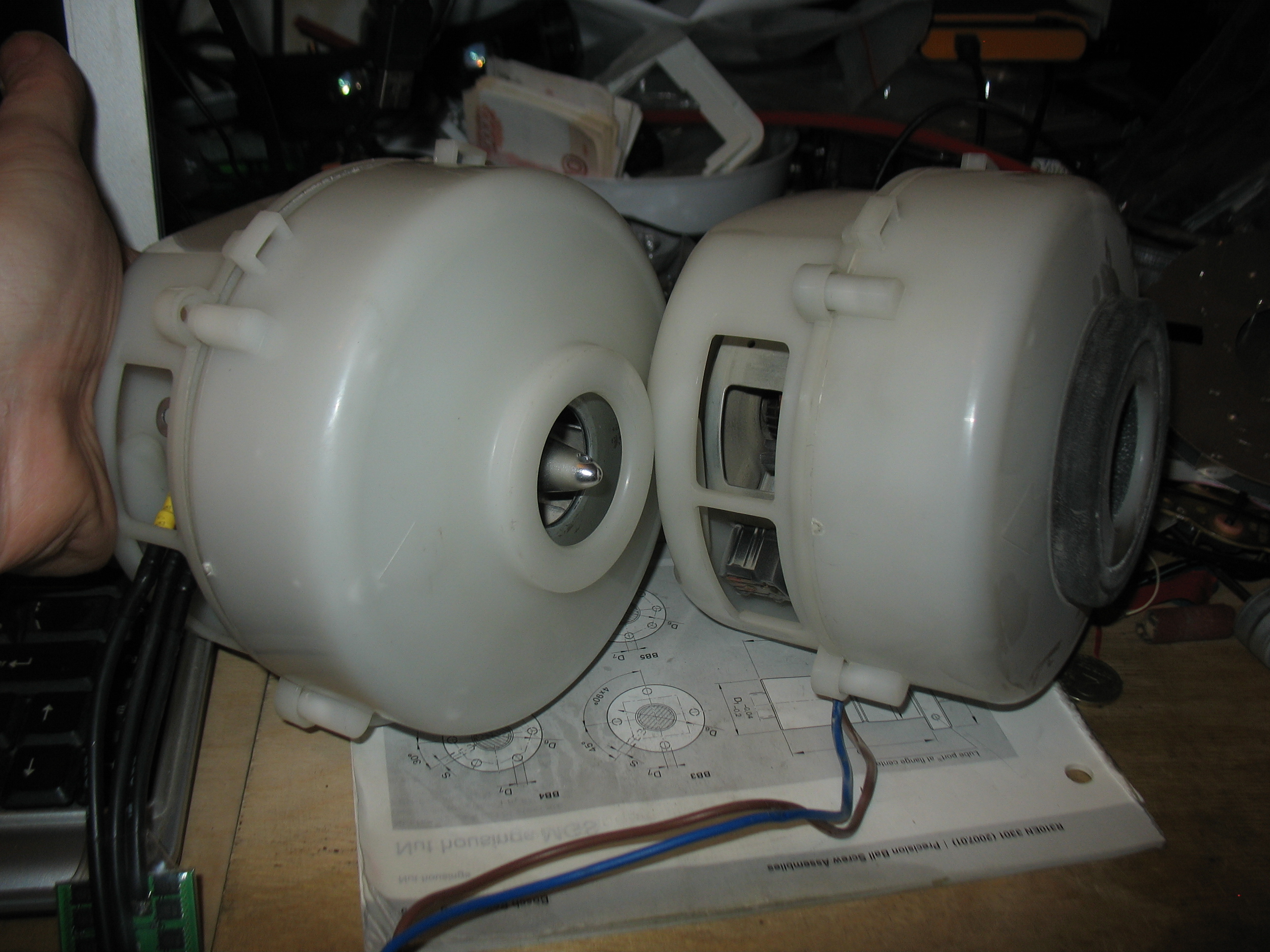

2-х ступенчатый пылесос. Или разберу на крыльчатки или потом прикручу 700 ваттный брушлесс

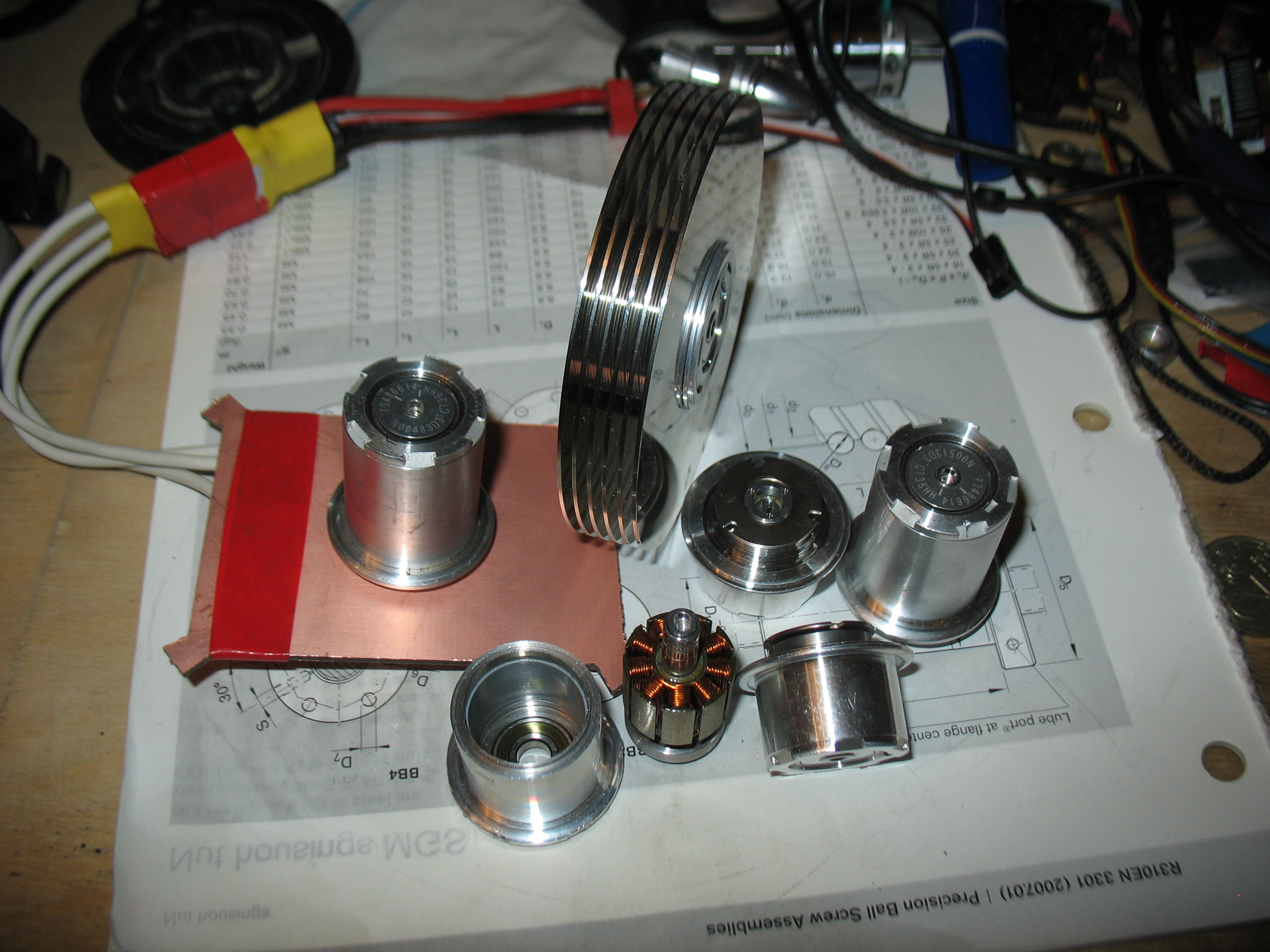

Изделие №4 (будет), ндд брушлесс, "превед Мур" :P


Добавлено спустя 1 минуту 49 секунд:
опс, на задний фон не смотрим, лажа получилась :shock:
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Пришло время убирать !!!

Сообщение elmot » 17 фев 2012, 15:06

БАБКИ!!!!
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Пришло время убирать !!!

Сообщение gep » 18 фев 2012, 12:51

Интересно будет сравнить хдд и сд. Отпишись пожалуйста как закончишь с хдд
gep

Сообщения: 6
Зарегистрирован: 03 фев 2012, 08:44

Re: Пришло время убирать !!!

Сообщение Myp » 04 мар 2012, 20:40

отрезал кончик
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Пришло время убирать !!!

Сообщение Dmitry__ » 05 мар 2012, 01:57

Не мое дело канэшно, но кроме пиписькомерства порезал кучу информации о брушлессах :oops:
Стандартные ошибки сравнений брушлессов и коллекторников. Как вы черпаете информацию? Или достаточно, что главнюки прочитали, а остальные в сад?
Да и помнит все гугл :P
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Пришло время убирать !!!

Сообщение abhor » 15 июн 2012, 22:20

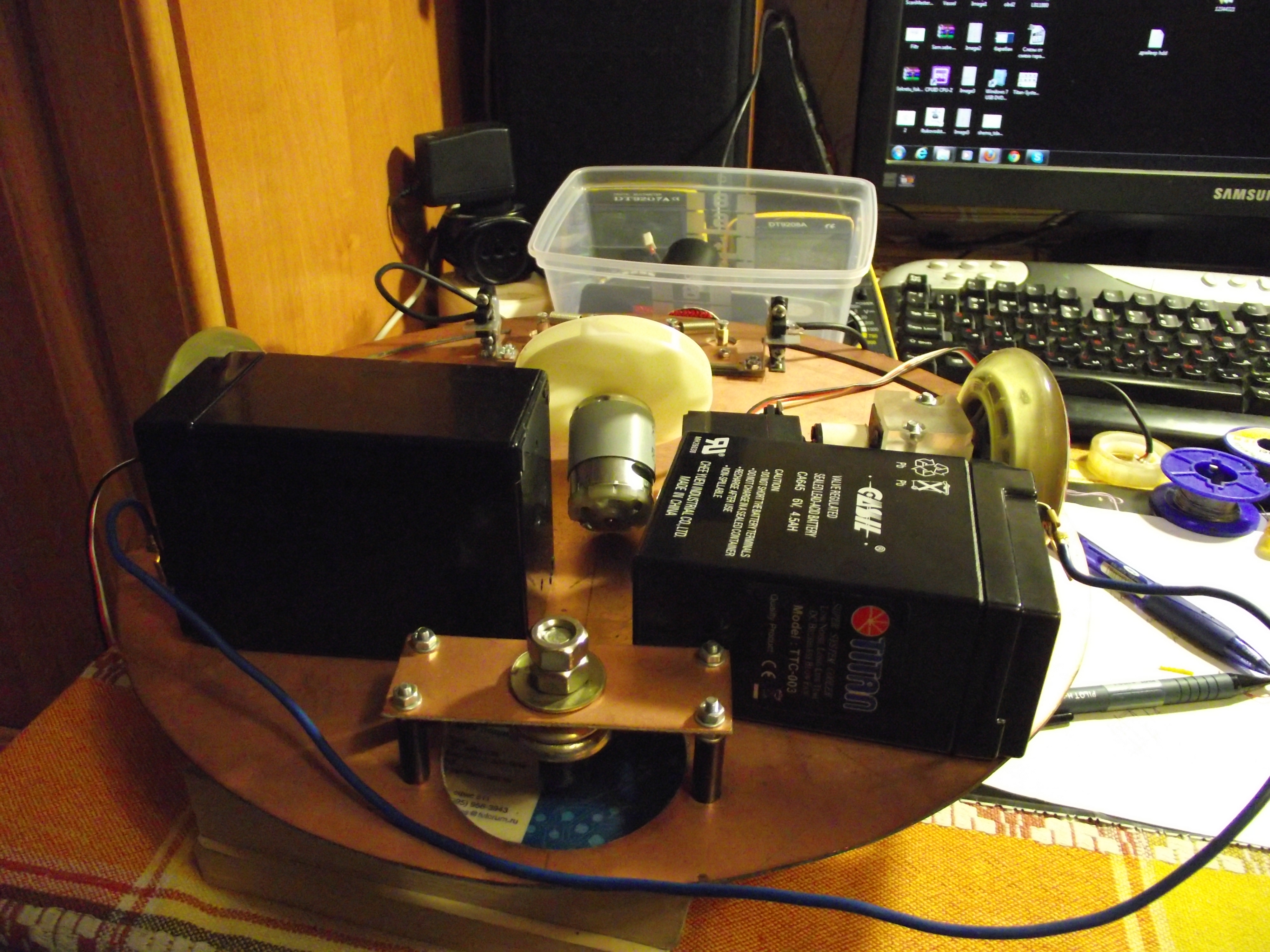

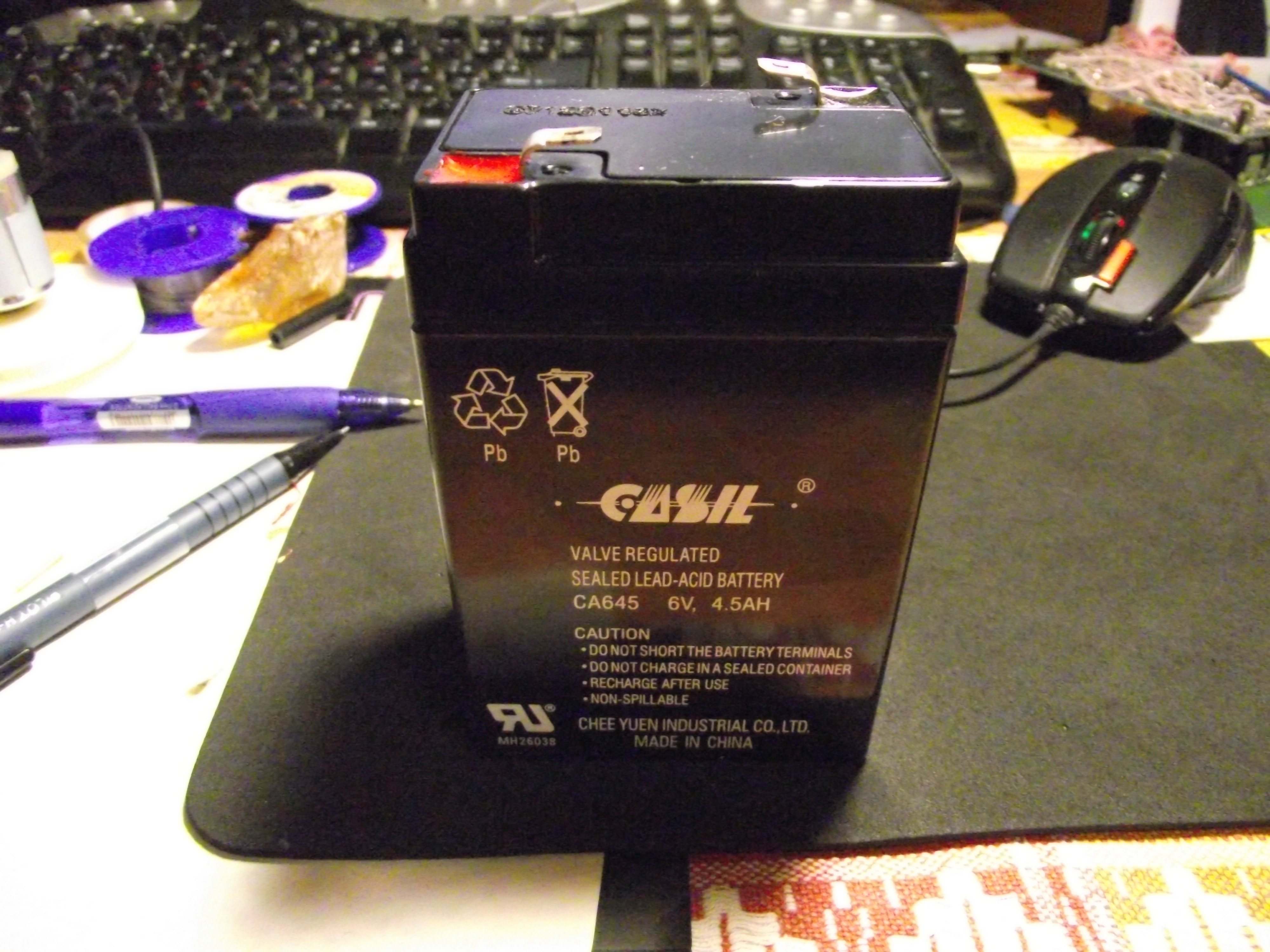

Уважаемые форумчане, подскажите пожалуйста как правильно расположить аккумулятор. Вычитал: Допускается установка аккумуляторов в горизонтальном положении при вертикальном расположении пластин. Это как? подозреваю что как правый на фото. Верно?
Вложения
abhor

Сообщения: 7
Зарегистрирован: 28 май 2011, 20:33
Откуда: Одесса
Skype: abhorr
ФИО: Сергей

Re: Пришло время убирать !!!

Сообщение Vovan » 15 июн 2012, 22:49

Мне тут на мой аналогичный вопрос ответили: если акк гелевый - пофик как... Однако мне думается что логично что между клемм - набор пластин. Как-то нетехнолгично было бы пластины наоборот располагать...

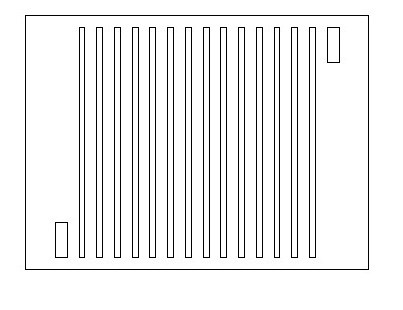

т.е. я думаю что так (см. рис. это вид сверху типо, т.е. левый на фото акк походу верно):
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Пришло время убирать !!!

Сообщение abhor » 15 июн 2012, 23:09

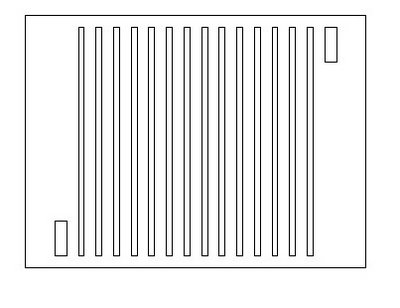

на моих аккумуляторах клеммы расположены так(смотри рисунок), значить пластины так? все-таки правый верно?
Вложения
abhor

Сообщения: 7
Зарегистрирован: 28 май 2011, 20:33
Откуда: Одесса
Skype: abhorr
ФИО: Сергей

Re: Пришло время убирать !!!

Сообщение Vovan » 16 июн 2012, 00:03

Хех... Интерсный вопрос однако! Вот если логически рассуждать (не против?): акки 6в (не 12в) причем с нихилым током, следовательно пластин меньше чем в 12в-вом, но площадь их больше (т.к. ток!). А раз так то хотелось бы их повдоль расположить для получения макс. площади. Однако, на Вашем рисунке клеммы вроде как поперек - это в пользу поперечного расположения пластин... Вот и выбираем: логику или клеммы?
ИМХО: я всё же голосую за левый :roll:
ЗЫ: щас еще раз посмотрел внимательно фото, дак Вы не совсем точно нарисовали, прямоугольнички-клеммы развернуть надо бы на 90град, а значит все же пластины повдоль... Значит точно левый :)
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Пришло время убирать !!!

Сообщение abhor » 16 июн 2012, 00:38

Vovan писал(а):ЗЫ: щас еще раз посмотрел внимательно фото, дак Вы не совсем точно нарисовали, прямоугольнички-клеммы развернуть надо бы на 90град, а значит все же пластины повдоль... Значит точно левый :)

что не верно на рисунке не понял, уточните, если можно.
по задумке, аккумуляторы должны быть установлены как левый, так что очень хотелось, чтоб вы были правы, но я за правый, хоть мне это и не нравится.
Нужно хотя бы еще одно мнение. Спасибо.
Вложения
abhor

Сообщения: 7
Зарегистрирован: 28 май 2011, 20:33
Откуда: Одесса
Skype: abhorr
ФИО: Сергей
