Re: Павуки (и не только) из разогнутых скрепок и прочего хлама..

Сообщение SmorBoB » 03 мар 2010, 14:47

Поставь эксперимент - просто "прилепи" адекватный грузик на борт скрепышу одновальному (не всех, поди, раздал еще :wink: ) и посмотрим - а вдруг?!

Такую еще схему поворота для одновалышей предлагаю:
Типа "жук-рогач" - автомобильный поворот выполняется притормаживанием об пол левым или правым рогом. Как дети на санках, едучи с горы, выставляют правую пятку в снег чтобы повернуть на право или левую - на лево :D .
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: Павуки (и не только) из разогнутых скрепок и прочего хлама..

Сообщение MegaBIZON » 03 мар 2010, 16:01

бггг :D
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хлама..

Сообщение Seplus » 03 мар 2010, 22:53

Всё слежу за этой темой и слежу, вот наконец-то осмеливаюсь выложить на суд то что сам наделал :)

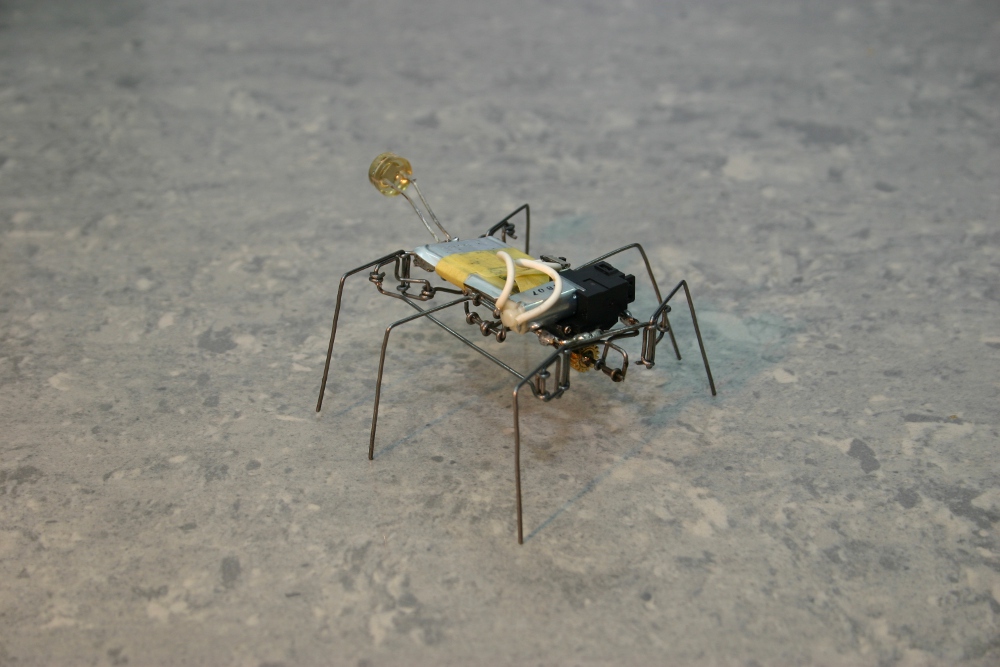

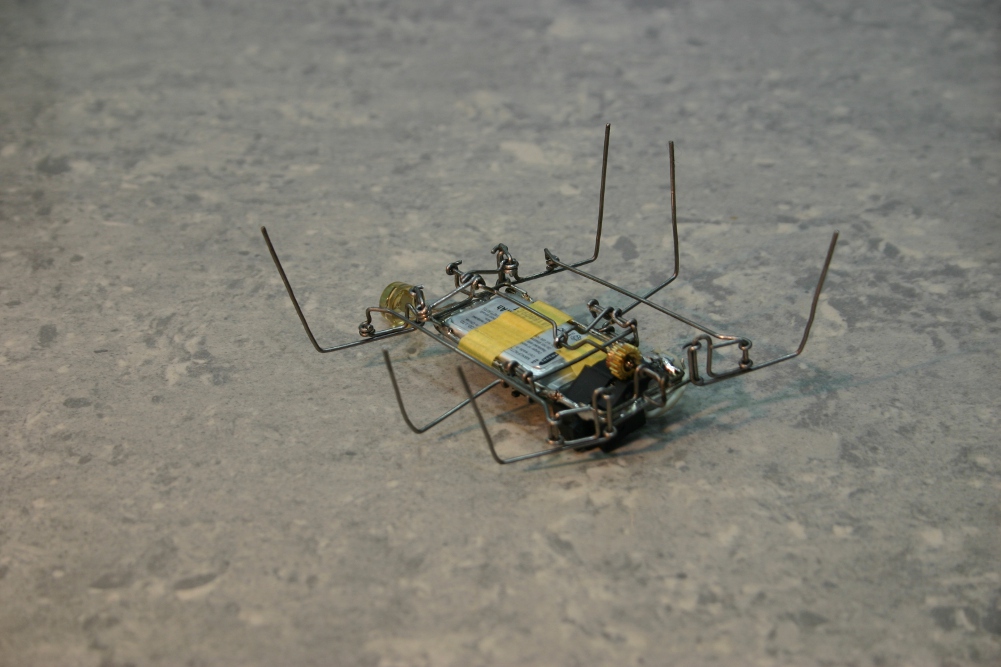

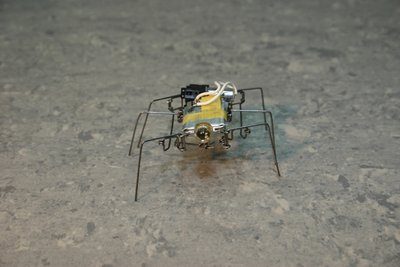

Первый таракашка- сделан по схеме, естественно, шалтая=)
Вложения
S.
Seplus

Сообщения: 12
Зарегистрирован: 07 ноя 2009, 19:31
Откуда: Екатеринбург

Re: Павуки (и не только) из разогнутых скрепок и прочего хлама..

Сообщение galex1981 » 03 мар 2010, 22:57

Здорово! Так держать!
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Павуки (и не только) из разогнутых скрепок и прочего хлама..

Сообщение Seplus » 03 мар 2010, 23:06

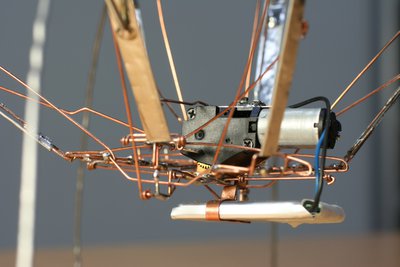

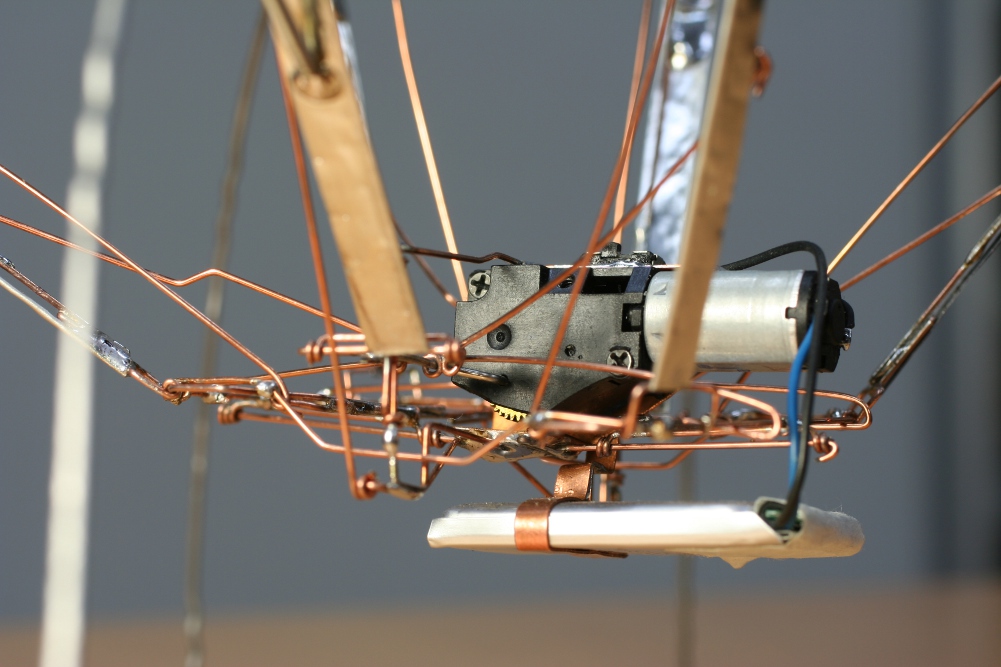

Потом я решил сделать то, что никто до селе не делал)
Решил повторить Каракурта
Но я коварно ошибся в выборе материала(((

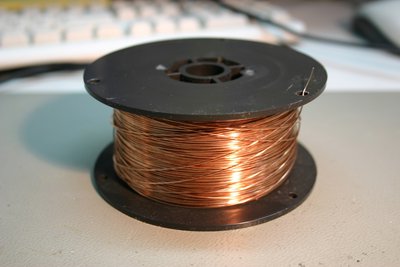

Как-то тут обсуждали омеднёную проволоку для сварки, и я решил её прикупить, и сделал из неё каракуртоподобного, а она оказалась пружинящей и дурацкой и всё почти пошло на смарку :(
Пришлось дорабатывать его всякими пластинами , протезы ставить...
Только скрепки подходят для тараканов :x

Добавлено спустя 3 минуты 5 секунд:

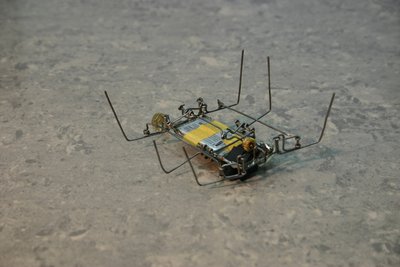

И как вы уже догадались на свет родился каракуртообразный)
и имя ему- Инвалид)
Вложения
S.
Seplus

Сообщения: 12
Зарегистрирован: 07 ноя 2009, 19:31
Откуда: Екатеринбург

Re: Павуки (и не только) из разогнутых скрепок и прочего хлама..

Сообщение Michael_K » 03 мар 2010, 23:18

А что это за редукторы такие... интересные?

Инвалид - супер. за что вы еготак обозвали :cry:
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Павуки (и не только) из разогнутых скрепок и прочего хлама..

Сообщение Seplus » 03 мар 2010, 23:24

К сожалению Инвалид он потому, что он не полноценный :(
Однако своё детище люблю
А редукторы эти внутри цифровых фотоаппаратов водятся)

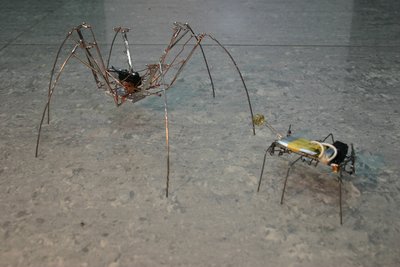

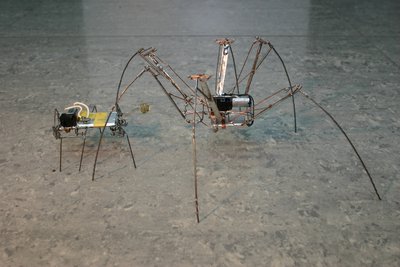

Вот они дети членистоногие)
Вложения
S.
Seplus

Сообщения: 12
Зарегистрирован: 07 ноя 2009, 19:31
Откуда: Екатеринбург

Re: Павуки (и не только) из разогнутых скрепок и прочего хлама..

Сообщение Ворон » 04 мар 2010, 00:02

ну народ не заценл маеной мысли о препарировани фото аппаратов))почемуто, а редуктор класно смотриться)маленький и мошьный))
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Павуки (и не только) из разогнутых скрепок и прочего хлама..

Сообщение Vooon » 04 мар 2010, 00:07

Афигеть! :)
осторожно, тема очень заразная, пауков все больше и больше :)
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3339
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: Павуки (и не только) из разогнутых скрепок и прочего хлама..

Сообщение Michael_K » 04 мар 2010, 01:16

Надо мегабизону уже ОппОрат точечной сварки замутить...
Пора :)
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Павуки (и не только) из разогнутых скрепок и прочего хлама..

Сообщение MegaBIZON » 04 мар 2010, 01:27

Прикольно :) Спасибо за пополнение, так сказать!
Инвалид брутален, всякая фигня типа протезов придаёт ему определённый шарм :D Тока угловые ноги у него, в отличии от каракуртовых, не подниамаются, от того и беда с проходимостью. Однако, если подправишь левую среднюю ногу, чтоб в нижней точке она оказывалась ещё ниже, то и левые угловые (передняя в том числе) будут загребать повыше - и в щели в полу уже не застрянут.
===========
поглядел ролик (кстати благодарю за качественное видио - видно всё необходимое) ещё пару раз, и кое чё понял - так ведь и сама средняя левая нога почти не подымается. Конечно, "опускаясь", она не может левые угловые поднять - тут уж хоть подгибай, хоть не подгибай. Длинна левого кривошипа вполне достаточна, чтоб передавать на ногу круговое движение достаточного радиуса, но очевидно опять же подвёл материал - с непривычки трудно из такой пружинной проволочки скрутить тоненькие колечки (точки опоры для тяг), и получаются мегалюфты. Подожми все колечки (ТОЛЬКО ЧТОБ НЕ ЗАКЛИНИЛИ!) - и Инвалид, думаю, забегает по всем оврагам.
Второй вариант: под тяжестью всей конструкции кривошип постоянно прогинается на пару миллиметров (проволка, напомню, аццки пружинит), что придаёт павуку излишнюю эластичность.

====
А чего это у Шалтаича на длинной шее торчит? :)

PS
Надо мегабизону уже ОппОрат точечной сварки замутить...

были разговоры, но сумниваюсь я, что сваркой смогу так же подлезть, как жалом паяла :pardon:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хлама..

Сообщение Seplus » 04 мар 2010, 09:43

На длинной шее у таракашки просто фотодиод старый
для красоты приделал :)
S.
Seplus

Сообщения: 12
Зарегистрирован: 07 ноя 2009, 19:31
Откуда: Екатеринбург

Re: Павуки (и не только) из разогнутых скрепок и прочего хлама..

Сообщение MegaBIZON » 04 мар 2010, 10:11

Ну я так и понял :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение RedDrag » 19 мар 2010, 11:48

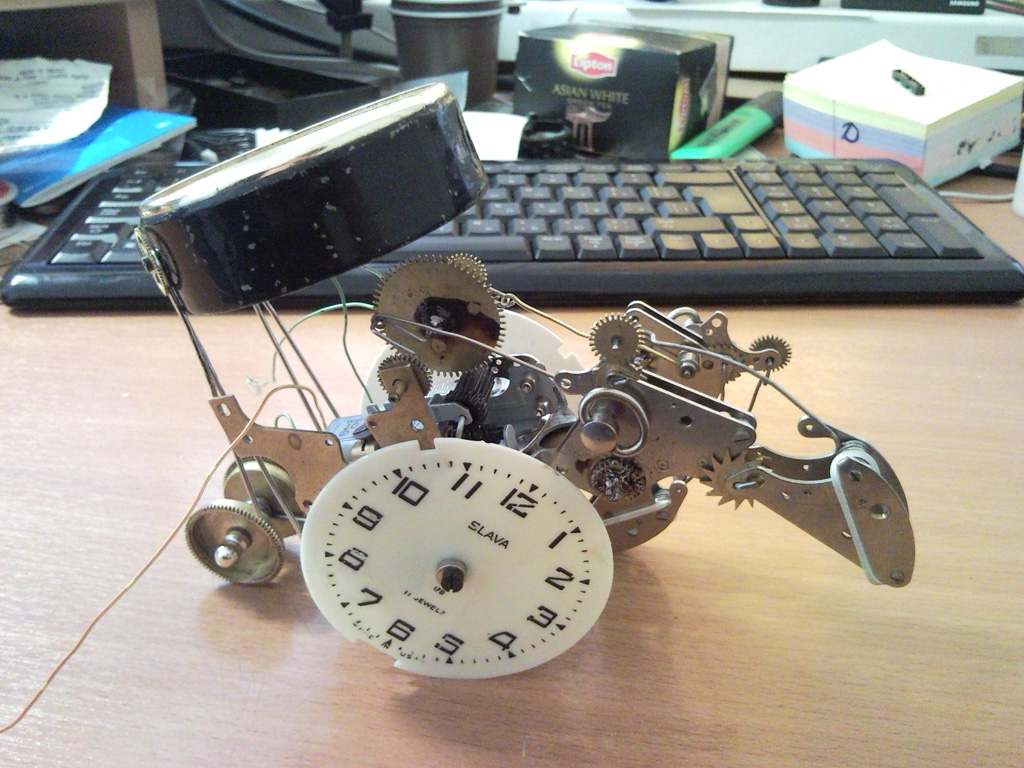

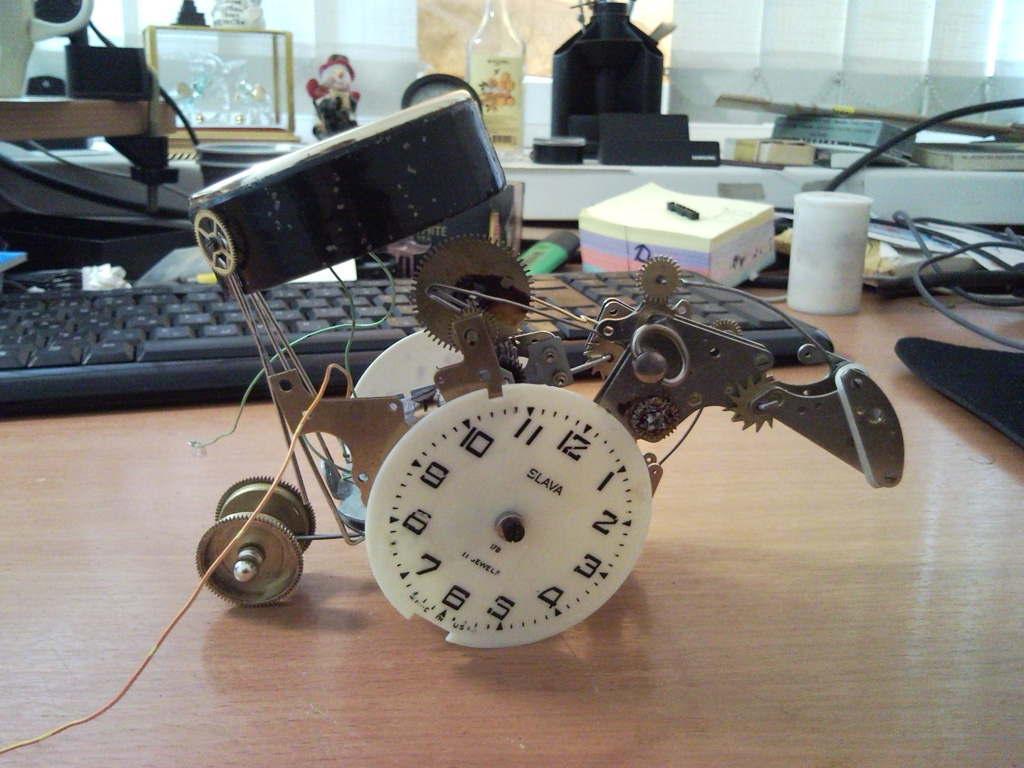

Читал читал значится форум и вот дочитался... вообщем-то это скорее арт моделька, хотя лапами шевелит... в рАботе участвовали опять теже инструменты что и в WITU боте http://roboforum.ru/viewtopic.php?f=10&t=6637, а в роботе деталюшки реально от часов за исключением скрепок, двигала и пары тройки болтов..

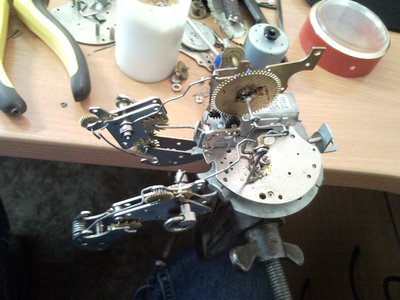

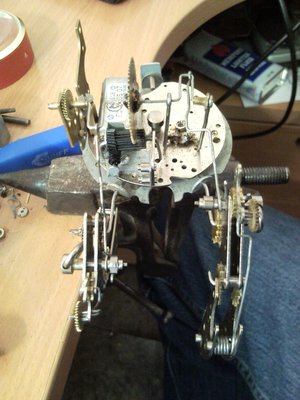

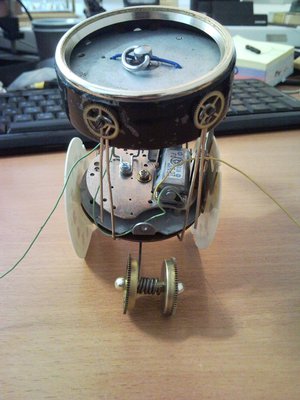

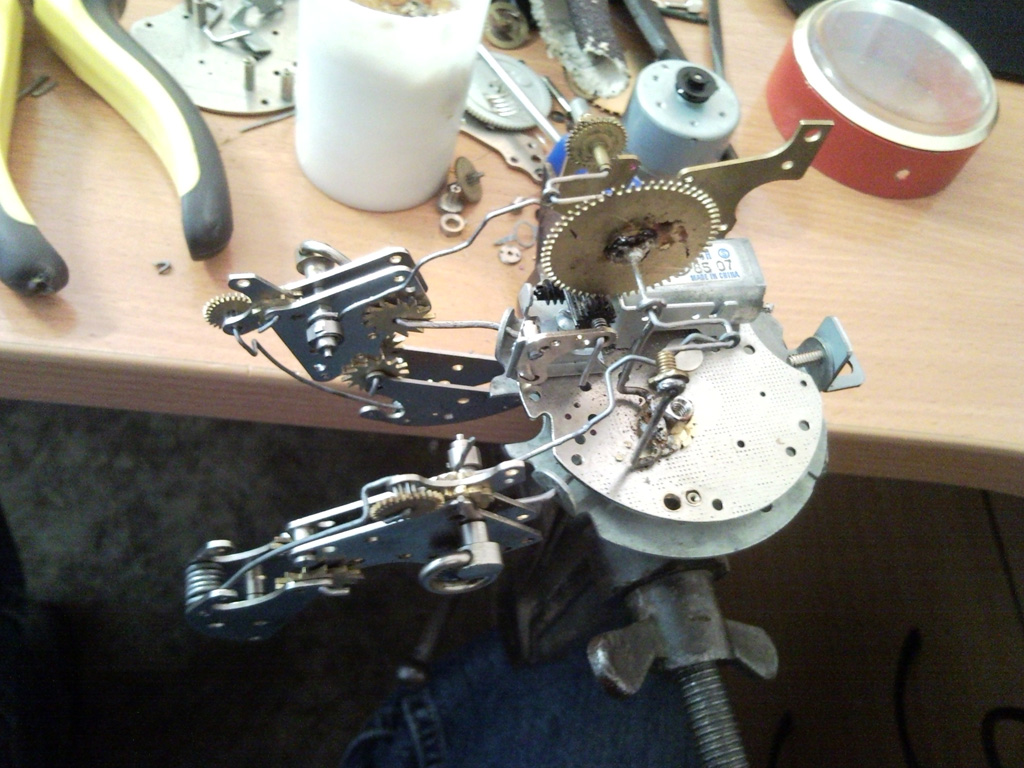

на фотках этапы "строительства" :D видева пока не снимаю, так как схемка робота еще сыровата и батарюху надо придумать куда поставить.. пока все .. аплодисменты !!! :D
здесь более детальные фото http://fotostarosti.ru/images/another/
Вложения
RedDrag

Сообщения: 37
Зарегистрирован: 10 окт 2007, 23:22

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 19 мар 2010, 12:23

:o
вот чорд, до чего же круто!!!11 :O:
Жаль, не успел я доделать похожего паучка )) Ну да ладно, что ж теперь :pardon: Всеравно он не такой фиеричный, кк ЭТО :roll:
А видиво есть? Ну очень надо видиво :oops:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
