Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Eruman » 31 окт 2016, 14:29

Букашка из скрепок и линейки. https://www.youtube.com/watch?v=Vu_9TIe ... =autoshare
Соединяй и здравствуй.
Аватара пользователя
Eruman

Сообщения: 844
Зарегистрирован: 12 авг 2010, 15:10
Откуда: Астраханская обл.

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 02 ноя 2016, 18:30

mmigaj писал(а):Господа, вдохновившись вашими идеями, я тоже кое-что состряпал. Здесь применён некогда упомянутый в данной теме "кулисный механизм", позволяющий делать разворот на месте. Делал долго, механизм достаточно упоротый......

Блин, чего-нибудь упоротее тут мало найдёшь! Круто ) :good:

Большой_Ампер писал(а):Типичный жук (из бронзового века)...

Надо было бы и батареи из глиняных горшочков с солёным раствором смастерить ))

Добавлено спустя 30 секунд:
Eruman писал(а):Букашка из скрепок и линейки....

да там в целом канал забавный ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение busyga » 10 ноя 2016, 00:52

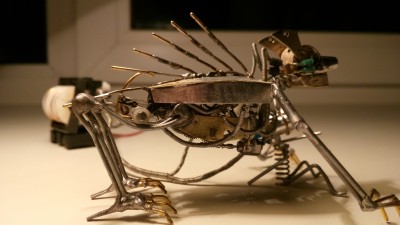

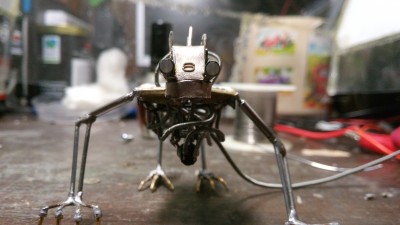

Доброго времени суток камрады, представляю "рухлу" и ее друга с IR радаром :)

Немного информации, откуда и что было взято, может кому то и да и понадобится.

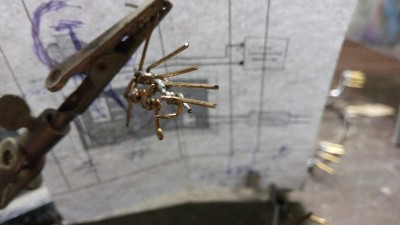

Начал сборку с хребта

в итоге вот в такое намоталось

потом как то не заметил, а друг то уже на ногах стоит и последовательность сборки не зафотал :)

значит дальше, редуктор от автоматического спускового устройства пленочного фотоаппарата, старого советского.

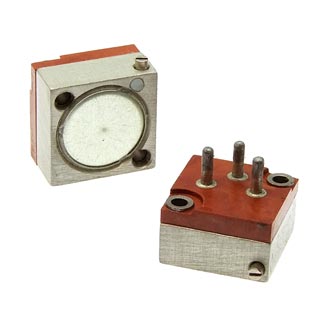

Червяк на моторчике, достал из подстроечного резистора СП 5. Подумал я однажды, а попробую ка я, может совпадут модули то и как ни странно, но червяк подошел и скорее всего подойдет к шестерням от будильников, вот он резистор

Светодиоды двухцветные и с двумя ножками, были выпаяны из какой то сетевой карты и немного подпилены надфилем

была одна беда у меня, после движения вверх до упора и аналогично вниз, редуктор клинило из за создающигося напряжения в шестернях и мотору не хватало мощи на обратный ход. Вылечилось это безобразие двумя ключами от дверок игрушечной машинки :) установил их в хвосте

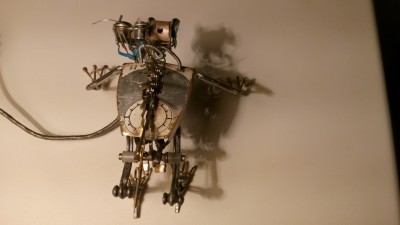

корпус и голова вырезаны из циферблата карманных часов рухла

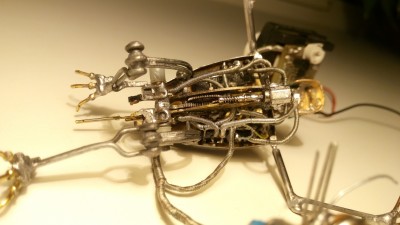

снизу спрятал два чипа L293D и с другой стороны К555ЛА3. Просто разноцветными проводочками не хотел распаивать проводку и решил их обмотать проволокой, немножко заморочился и получилась гофрочка :D

и для маштаба поделки, традиционно фото со спичечным коробком :D

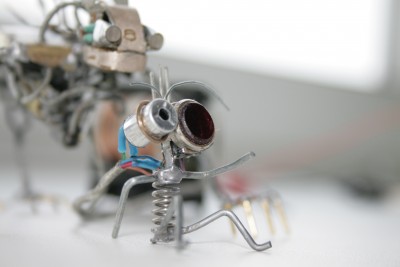

а и чуть не забыл, видит все тот мелкий чувак впереди в его шарешках с одной сторы IR светодиод, с другой TSOP 4836 и все это дело припаяно к преобразователю IR-сигналов на ATTiny13.
и конечно же кино
busyga

Сообщения: 41
Зарегистрирован: 07 сен 2011, 12:01
Откуда: Свердл.обл В-Салда

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 10 ноя 2016, 21:19

Ну какая лютая милота! ))
Эмм.. то есть оно просто как бы сторожит территорию, дыбясь всякий раз если что-то приблежается?
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение busyga » 11 ноя 2016, 21:05

угу )) если честно, то этого песика я скопировал, ну почти скопировал. У дяденьки с просторов инета они статичны, а я решил немного динамики добавить, ну не дело творениям без движения стоять )) у него поделки просто огонь. Незнаю, ссылку его можно выложить ? если нельзя то можно набрать в поисковике "стимпанк поделки своими руками" и характерный стиль сразу там можно по фото найти, у него букарашки разные из запчастей часов, ну например фото паучка с лампой накаливания вместо брюшко ))
busyga

Сообщения: 41
Зарегистрирован: 07 сен 2011, 12:01
Откуда: Свердл.обл В-Салда

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 12 ноя 2016, 23:50

Можно и нужно, чё ж нельзя-то!..

Добавлено спустя 2 минуты 43 секунды:
Re: Павуки (и не только) из разогнутых скрепок и прочего хлама..
А кстати вспомнил я.. видел этих паучков с лампочками ))
Скажем так, у меня просто шансов не было не увидеть его поделки - мне ссылку на них скинул хоть раз почти каждыйё кто узнавал о моём неравнодушии к такому стилю )
И кстати да, определённые праллели у твоей зверуши с его зверинцем я сразу заметил, просто значения не придал..
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение dimamichev » 17 дек 2016, 15:03

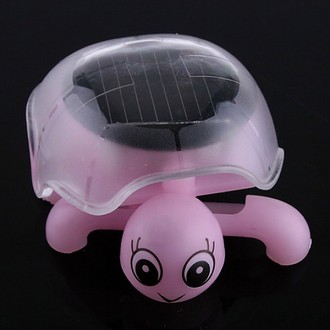

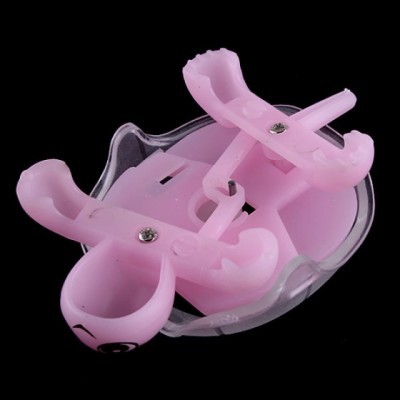

Вот такая интересная солнечная черепашка есть на алиэкспресс. Хочу попробовать сделать аналог ходовой части из проволоки. Неясно до конца почему она движется вперёд, а не "шаркает" на месте...
Вложения
Аватара пользователя
dimamichev

Сообщения: 523
Зарегистрирован: 03 янв 2013, 16:27

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 17 дек 2016, 17:35

А мне интересно другое - где наковырять таких вот выпуклых круглых панелек ))
Задумка одна под это дело у меня имеется..
Ну на али этих тварей достаточно - от 170р до подороже. Дороговато, чтоб ради панельки закупаться )
...кстати, таких вот ходилок, только заводных или батарейковых, в миру пруды пруди. У них оси пар ножек не параллельны, а немного раскорячены. Это им как-то помогает )
Но качество ходьбы всё равно сравнительно убого.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение dimamichev » 17 дек 2016, 21:02

Панельки обычные кругло-плоские на алиэкспресс по 60-70 р за штуку, правда партия не меньше 20 шт. На фотках оптический обман из-за прозрачного колпака черепахи, ( на ютюбе нашёл видео с отогнутой панелью, голос за кадром говорит что под нею ещё и батарейный отсек) в общем надо заказывать.
Аватара пользователя
dimamichev

Сообщения: 523
Зарегистрирован: 03 янв 2013, 16:27

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение TedBeer » 17 дек 2016, 22:19

dimamichev писал(а):Неясно до конца почему она движется вперёд, а не "шаркает" на месте...

Может потому что там еще идет перекос и нужная пара конечностей приподнимается?
Вообще помню схожую кинематику черепахи из Юного техника 19.. лохматого года.
Там на лапах были присоски, присоединенные попарно к гофре с перегородкой посередине. Одна пара (скажем левая передняя и правая задняя) к одному концу, а вторая к другому. На каждом шаге перегородка двигалась то в одну сторону, то в другую. В результате из одной пары присосок воздух откачивался и они присасывались, а в другую нагнетался и они отлипали. Такая штука могла двигаться по стеклу вертикально.
Аватара пользователя
TedBeer

Сообщения: 1090
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 17 дек 2016, 22:23

Но кругленькие-то тоже круто!
Просто медузу аквариумную запилить уже лет 7 как мячтаю ))
Тут уж и привод для неё на форуме придумали, из скручивающейся зубной нити.. Осталось сообразить водонепроницаемую конструкцию, и побороть неприязнь к прямоугольным панелькам. Последняя загвоздка самоустранилась )
Может когда и соберусь теперь.. эхх...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение TedBeer » 17 дек 2016, 22:24

Даже нашел! Спасибо людям, кто отсканировал это всё. Привод на присосках тут - приложение №11 1990 год
Аватара пользователя
TedBeer

Сообщения: 1090
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Myp » 17 дек 2016, 22:42

изначально панельки квадратные, просто положены на круглую чёрную подложку и залиты эпоксидкой :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17209
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 17 дек 2016, 22:48

да что ты за человек-то такой...
Вложения
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Eruman » 17 дек 2016, 23:55

к слову про эпоксидку: появилась игрушка для детей "3D Magic". Возможно станет отличным средством для рисования павуков-букашек
Соединяй и здравствуй.
Аватара пользователя
Eruman

Сообщения: 844
Зарегистрирован: 12 авг 2010, 15:10
Откуда: Астраханская обл.
