Re: Подсветка а-ля Ambilight

Сообщение sandro » 12 май 2010, 22:42

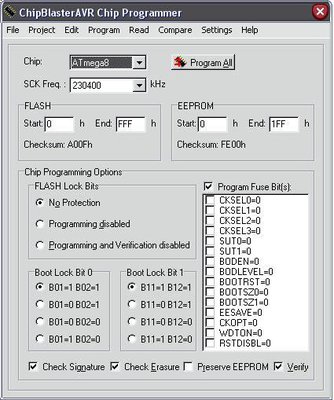

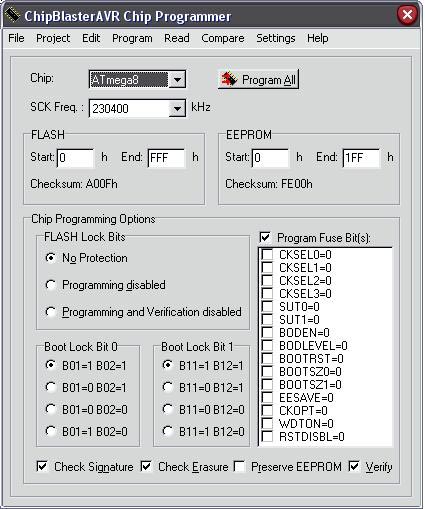

про фуз биты не забываем правильно выставлять
Вложения
Аватара пользователя
sandro

Сообщения: 67
Зарегистрирован: 01 апр 2008, 02:29
Откуда: Тирасполь

Re: Подсветка а-ля Ambilight

Сообщение artmasterpro » 13 май 2010, 10:17

Фьюзы не трогал - все галочки в CAVR сняты !

Хотябы с первой частью разобраться, почему оно так ?

А по поводу второго - получения цвета, я тогда не пойму как оно должно работать и всем нравиться ??
Аватара пользователя
artmasterpro

Сообщения: 23
Зарегистрирован: 05 май 2010, 23:00

Re: Подсветка а-ля Ambilight

Сообщение Angel71 » 13 май 2010, 10:52

для того, чтоб судить как может или не может нравиться, нужно видеть как конкретная железка (с конкретными светодиодами) работает на конкретном изображении.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Подсветка а-ля Ambilight

Сообщение artmasterpro » 13 май 2010, 11:05

ок давай начнем стого что у меня каналы 3й и 4й горят постоянно белым заметно не риагируя на прогу.
Аватара пользователя
artmasterpro

Сообщения: 23
Зарегистрирован: 05 май 2010, 23:00

Re: Подсветка а-ля Ambilight

Сообщение Angel71 » 13 май 2010, 12:44

если 1 и 2 работают нормально, значит вы где-то накосорезили с 3 и 4. проверяйте плату, пайку, меняйте местами светодиоды, проверяйте детали, смотрите сколько должно и сколько подаётся на светодиоды,... :) всё как обычно, гадать тут бессмысленно, может плата вообще недотравленая или еще что
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Подсветка а-ля Ambilight

Сообщение artmasterpro » 13 май 2010, 22:52

да действительно не правильно вставил микросхему ULN.
Использую RGB светодиодные ленты.
после ULN поставил pnp ключи. Так вот теперь при нуле все 4ре канала светятся красным в 1\3 "накала".
Наверное надо выкинуть ULN и поставить NPN ключи прямо с меги ???


Что касательно проги, обьясните мне пожалуйста, почему когда я включаю плеер с фильмом - прога замирает на красном и не меняет цвета ?? Как только выключаю плеер цвета сразу же меняються. И еще реагирует на появление полосы прокрутки в плеере.
Аватара пользователя
artmasterpro

Сообщения: 23
Зарегистрирован: 05 май 2010, 23:00

Re: Подсветка а-ля Ambilight

Сообщение Angel71 » 13 май 2010, 23:53

uln это сборка транзисторов, смысл ставить после них ещё транзы в данном случае отсутствует.
отключите оверлеи в плеере и не будет замирать (тут в теме недавно было или поиск в сети).
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 14 май 2010, 13:39

Для увеличения максимального тока можно параллелить каналы ULNки. Скажем надо нам 12 выходов по 1А - это будет 4 ULNки, каждый выход займет 2 канала.

Добавлено спустя 2 минуты 20 секунд:
Кстати я сайт оживил. http://alex-fox.spb.ru/?page=ambilight/ambilight
Ссылка в первом посте обновлена.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение sandro » 14 май 2010, 23:28

-= Александр =- , тут есть неточность ,по поводу 12 каналов по 1А --- даже 4 паралельые УЛН не обеспечат такой ток на каналы.

ПЫ.СЫ
На сайте не хватает картинки про фузы
Последний раз редактировалось blindman 15 май 2010, 05:55, всего редактировалось 1 раз.
Причина: Излишнее цитирование!!! В следующий раз выпишу предупреждение
Аватара пользователя
sandro

Сообщения: 67
Зарегистрирован: 01 апр 2008, 02:29
Откуда: Тирасполь

Re: Подсветка а-ля Ambilight

Сообщение artmasterpro » 15 май 2010, 11:56

Слушайnt у меня media player classic:
K-Lite Codec Pack
ffdshow
Directvobsub
как в этой всей херне отрубить оверлей, все переклацал не помагает !
Аватара пользователя
artmasterpro

Сообщения: 23
Зарегистрирован: 05 май 2010, 23:00

Re: Подсветка а-ля Ambilight

Сообщение Angel71 » 15 май 2010, 13:20

Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Подсветка а-ля Ambilight

Сообщение artmasterpro » 15 май 2010, 18:01

Отключить оверлей в плеере, если поддерживается им. В Media Player Classic: View => Options... => Playback => Output => в DirectShow Video переставить на VMR9 (windowed).

Добавлено спустя 2 часа 45 минут 7 секунд:
Еще такой вопрос:

У меня RGB светодиодная лента у нее плюс общий и 3 управляющих минуса.
Выход ULNки управляющий "+" т.е. стает вопрос как подключиться ?

После ULNки ставлю pnp транзистор B772? все работает вот только в нуле яркости линейки немного светяться (резистор на базе не помогает, чуточку притухает и но не до нуля)

Решил выкинуть ULN и сделал ключи на КТ315 с резисторами на базе 300ом. Но теперь все 3 канала не плавно меняют цвета а жудко мигают.

Что же сделать ?
Аватара пользователя
artmasterpro

Сообщения: 23
Зарегистрирован: 05 май 2010, 23:00

Re: Подсветка а-ля Ambilight

Сообщение sandro » 15 май 2010, 23:50

фкеMASTER, не пробовал сделать по авторской схеме,не принимая на себя редактирование схемы ? :lol:
ну ,или на самый худой случай ,прочитать ветку накройний сллучой с пооолоо :P вины ? :P
Аватара пользователя
sandro

Сообщения: 67
Зарегистрирован: 01 апр 2008, 02:29
Откуда: Тирасполь

Re: Подсветка а-ля Ambilight

Сообщение diversant123 » 16 май 2010, 16:17

здравствуйте!
Огромное вам спасибо за проделанную работу!
Собрал устройство, работает без проблем!
Подключил через USB-COM переходник, который собрал на еще одной меге8 (проект "avr309"), 16 портов ввода\вывода, которые можно использовать, например, для управления дополнительной подсветкой, на этом же микроконтроллере у меня собран ИК-приемник ДУ (IgorPlugUSB), т е всей этой цветомузыкой можно управлять любым пультом ДУ
http://www.obdev.at/products/vusb/index.html
diversant123

Сообщения: 2
Зарегистрирован: 16 май 2010, 14:52

Re: Подсветка а-ля Ambilight

Сообщение artmasterpro » 02 июн 2010, 16:42

Помомги понять в чом суть ???

на мультиках амбилайт штука бомба !
но на фильмах только на 2х их 10 дает эффект.
Вот например смотрел сталкера, там чуваки ходят по зеленой траве так подсветка светиться белым и розовым.
Включаю угнать за 60 секунд лучшье , ставлю диснеевский мультик - вообще бомба.

Я не пойму в чем проблема ??? Оверлей отключен !!!
Аватара пользователя
artmasterpro

Сообщения: 23
Зарегистрирован: 05 май 2010, 23:00
