Re: Подсветка а-ля Ambilight

Сообщение Duhas » 13 мар 2010, 17:12

2 - не критично.. и с 33-мя должно работать...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Подсветка а-ля Ambilight

Сообщение Angel71 » 13 мар 2010, 17:20

:) должна. я конечно уйдя по уши за последний год в программирование комповых программ стал малось подзабывать электронику, но. у обычных конденсаторов точность 5%, а это значит, что 22пф в реальности где-то между 21 и 23, а 24 это примерно 23..25. второе, по памяти можно использовать конденсаторы вплоть до 27пф

Добавлено спустя 1 минуту 28 секунд:
:) ну оть, более сведущий человек грит, что даже до 33. так, что смело паяйте
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Подсветка а-ля Ambilight

Сообщение Duhas » 13 мар 2010, 17:42

эта емкость вообще не сильно то и критично.. например в ДШ на 88 мегу рекомендации 12-22пика... это по идее от добростности кварца зависит иль еще от чего )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Подсветка а-ля Ambilight

Сообщение Yurik » 13 мар 2010, 20:05

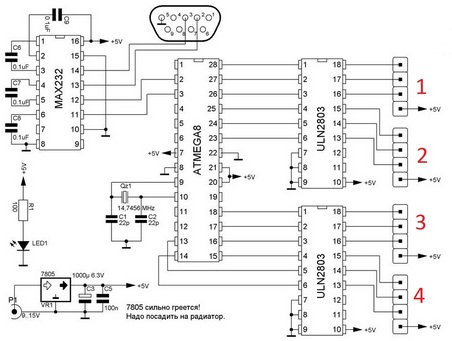

Скажите, как на схеме расположены выходы на светодиоды сверху-вниз? Левый, правый, верх, низ ?
Вложения
.jpg
Yurik

Сообщения: 11
Зарегистрирован: 27 фев 2010, 02:10
Откуда: Запорожье

Re: Подсветка а-ля Ambilight

Сообщение sandro » 13 мар 2010, 20:38

я ,например когда делал не морочался с этим вопросом,хотя интересовался этим.Поэтому сделал как положено- на разъемах,в программе включил режим ручного управления,подключил соответственно,и закрыл коробку.Наслаждаюсь, респект ! ALEXANDER ! Чего и всем желаю ! :Bravo:
Аватара пользователя
sandro

Сообщения: 67
Зарегистрирован: 01 апр 2008, 02:29
Откуда: Тирасполь

Re: Подсветка а-ля Ambilight

Сообщение LEV-PRAV » 14 мар 2010, 01:43

1 лево
2 верх
3 право
4 свет где угодно
Программирование без кода www.flowcode.info
Аватара пользователя
LEV-PRAV

Сообщения: 30
Зарегистрирован: 15 фев 2010, 20:20
Откуда: С-Пб
прог. языки: flowcode

Re: Подсветка а-ля Ambilight

Сообщение Dis » 14 мар 2010, 18:24

И опять немного о экономии на светиках:
на ебее продают 10х30см ленты по 25$, цена не финальная, но из-за низкого спроса можно выиграть по минимальной ставке.
Вроде обычные ленты, как у всех, только без контролера, который нам и не нужен.
Это единственный селлер, который продает пачки по 10 лент в Россию, остальных распугала почта.
Dis

Сообщения: 15
Зарегистрирован: 20 фев 2010, 15:47
Откуда: Санкт-Петербург

Re: Подсветка а-ля Ambilight

Сообщение Kurok » 15 мар 2010, 12:13

В Митино светодиодная RGB лента двойной плотности (60 LED на 1 метр) стоит 750 руб. 1 метр
Kurok

Сообщения: 21
Зарегистрирован: 24 фев 2010, 00:26
Откуда: Moc

Re: Подсветка а-ля Ambilight

Сообщение mexxR-73 » 15 мар 2010, 13:41

Подскажите! купил RGB ленту ! Она нормально горит от 12 вольт! А на каждом канале эмбилайта по 5 в!
mexxR-73

Сообщения: 4
Зарегистрирован: 11 мар 2010, 20:33
Откуда: Минеральные воды

Re: Подсветка а-ля Ambilight

Сообщение Dis » 15 мар 2010, 14:26

mexxR-73, а вопрос в чем?
Dis

Сообщения: 15
Зарегистрирован: 20 фев 2010, 15:47
Откуда: Санкт-Петербург

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 15 мар 2010, 14:33

mexxR-73 писал(а):Подскажите! купил RGB ленту ! Она нормально горит от 12 вольт! А на каждом канале эмбилайта по 5 в!


К чему подключишь 10ый вывод ULNки - то на выходе и будет... :wink:
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение Yurik » 15 мар 2010, 19:17

скажите, по схеме на выходе светиков общий анод и 3 катода. Что делать если всё наоборот, на светодиодной ленте общий катод и 3 анода. Как сее чудо подключить?
Yurik

Сообщения: 11
Зарегистрирован: 27 фев 2010, 02:10
Откуда: Запорожье

Re: Подсветка а-ля Ambilight

Сообщение sandro » 15 мар 2010, 20:29

-= Александр =- писал(а):
mexxR-73 писал(а):Подскажите! купил RGB ленту ! Она нормально горит от 12 вольт! А на каждом канале эмбилайта по 5 в!


К чему подключишь 10ый вывод ULNки - то на выходе и будет... :wink:

Позволю не согласиться ! ULNки все равно к какому питанию подключена,там-же только ключи дарлингтоновские.А вот общий анод ленты напрямую к 12 вольтам,и все ок ! 10ый вывод ULNки можно никуда и не подключать,нет там такой необходимости.Но я подстраховался и кинул на +12 вместе с диодами.


скажите, по схеме на выходе светиков общий анод и 3 катода. Что делать если всё наоборот, на светодиодной ленте общий катод и 3 анода. Как сее чудо подключить?

Думаю что тут поможет только аппаратные инверторы к выходам ULNки

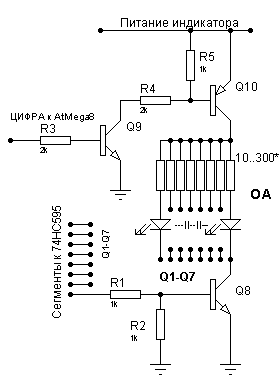

[img]img]
вывод резистора Р3 к выходу ULNки,колектор Q10 к соответственному цвету ленты.Общ катод ленты на массу.R1 R2 Q8 к данному делу не относятся
Вложения
инвертор
Аватара пользователя
sandro

Сообщения: 67
Зарегистрирован: 01 апр 2008, 02:29
Откуда: Тирасполь

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 15 мар 2010, 20:48

Да, точно, неважно что идет к ULNке, она только к земле коммутирует, важно что на сам ленты идет.
С общим катодом все сложнее - тут нужны p-канальные транзисторы. Сборок с ними я не знаю, видимо придется просто россыпью ставить. Например irlml5203. Ну и сигнал на его затвор надо подавать через инвертор.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение Yurik » 15 мар 2010, 22:33

sandro, -= Александр =-, спасибо за ответы.
Yurik

Сообщения: 11
Зарегистрирован: 27 фев 2010, 02:10
Откуда: Запорожье
