Подсветка а-ля Ambilight

Здесь расположены обсуждения и проекты, которые с точки зрения администрации форума представляют наибольший интерес.
Правила форума
В этом форуме новые темы не создаются, однако обсуждение допустимо.

Re: Подсветка а-ля Ambilight

Сообщение diversant123 » 03 июн 2010, 01:44

у меня все работает как надо! так что проблема в ДНК )
diversant123

Сообщения: 2
Зарегистрирован: 16 май 2010, 14:52

Re: Подсветка а-ля Ambilight

Сообщение artmasterpro » 03 июн 2010, 10:39

Подскажите как протестить ?

конкретно можете что-то сказать ?
Аватара пользователя
artmasterpro

Сообщения: 23
Зарегистрирован: 05 май 2010, 23:00

Re: Подсветка а-ля Ambilight

Сообщение LEV-PRAV » 14 июн 2010, 03:03

artmaster пишет
"У меня RGB светодиодная лента у нее плюс общий и 3 управляющих минуса.
Выход ULNки управляющий "+" т.е. стает вопрос как подключиться ?"

- У меня RGB светодиодная лента у нее плюс общий и 3 управляющих минуса - слово "управляющих" лишнее, у неё просто 3 минуса.

- Выход ULNки управляющий "+" - УЛНка управляется плюсами, а комутирует минусы (которые у твоей ленты).

- т.е. стает вопрос как подключиться ? - напрямую.

=)
Программирование без кода www.flowcode.info
Аватара пользователя
LEV-PRAV

Сообщения: 30
Зарегистрирован: 15 фев 2010, 20:20
Откуда: С-Пб
прог. языки: flowcode

Re: Подсветка а-ля Ambilight

Сообщение Колючий » 23 июл 2010, 03:31

А вот у меня возникла проблема с ресурсами...
не могу найти компоненты, даже и-нет магазинах!
хотелось бы узнать взаимозаменяемые компоненты.

П.С. я нашёл "косячёк" в схеме контроллера и печатной плате
Аватара пользователя
Колючий

Сообщения: 6
Зарегистрирован: 23 июл 2010, 03:25
Откуда: Саров
Skype: jeka251188

Re: Подсветка а-ля Ambilight

Сообщение Колючий » 23 июл 2010, 03:37

У меня возникла проблема с ресурсами... ни как не могу найти нужные компоненты даже в и-нет магазинах (вы что ль всё скупили)).
Так вот я хотел бы узнать какие взаимозаменяемые можно применить? На пример можно ли вместо ULN2803 поставить ULN2803D? и чем можно заменить МАХ...
Аватара пользователя
Колючий

Сообщения: 6
Зарегистрирован: 23 июл 2010, 03:25
Откуда: Саров
Skype: jeka251188

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 30 июл 2010, 18:48

ULN2803 идет с любой буквой. Можно менять на ULN2003 (меньше каналов, но для нашей задачи хватит)
MAX232 можно менять на ADM232 или ADM238 (цоколевка другая) или любой другой TTL-RS232 конвертер. Или вообще поставить FT232 и подключать по USB...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение Колючий » 22 авг 2010, 00:49

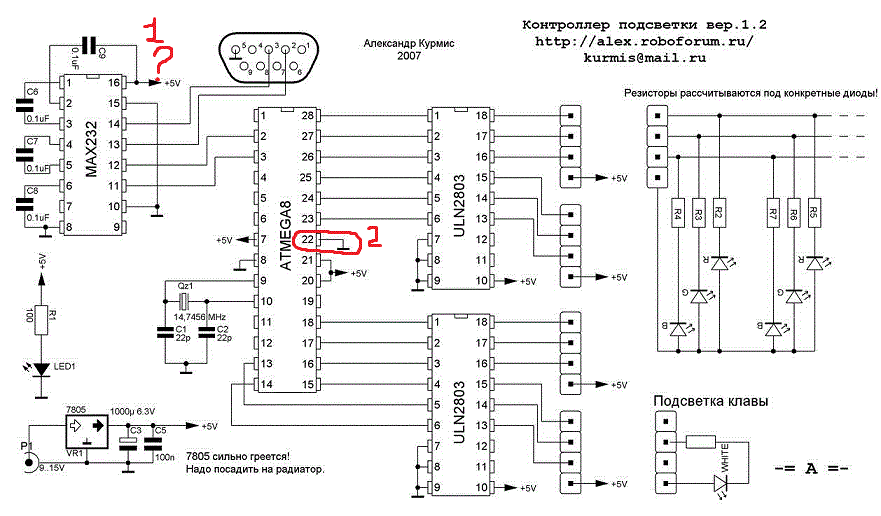

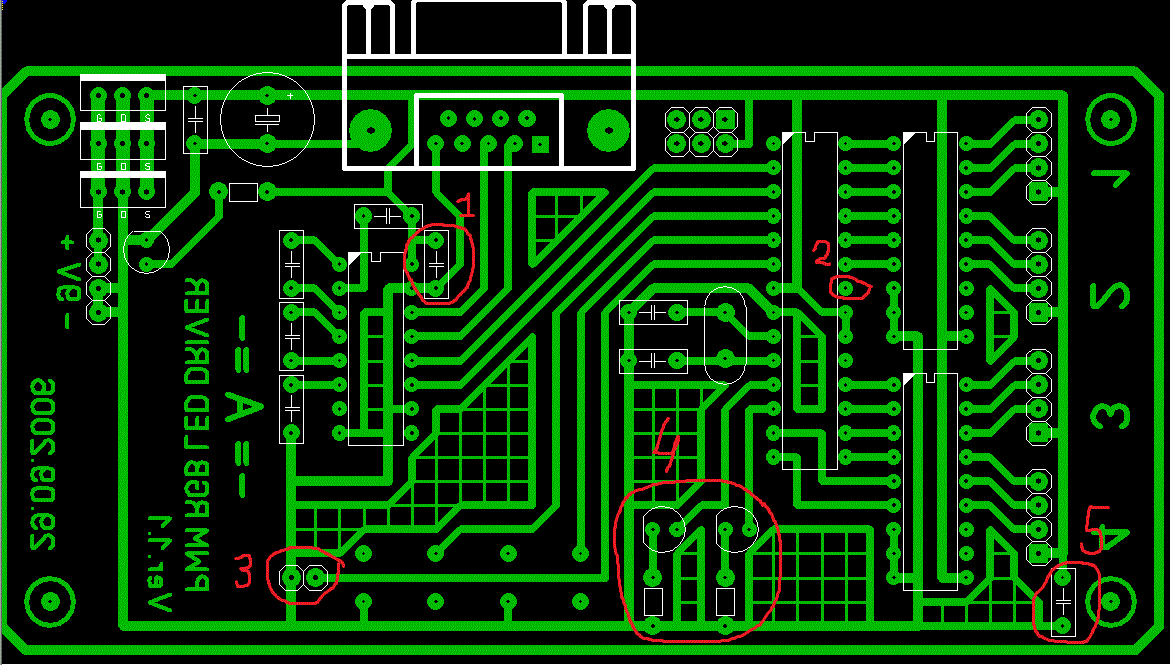

Я нашёл несоответствия схемы с печатной платой:

1. Откуда взялся этот конденсатор? разобрался ))
2. На схеме 22 нога МК выходит на землю, а на плате она N/A.
3. Что это за ключ?
4. Что должны обозначать эти светики? разобрался ))
5. Откуда взялся этот конденсатор (и зачем)?


P.S. и если ориентироваться по плате, то 5-ая нога с СОМ порта ни как не встанет на "землю", вместо неё встанет 1-ая. Может я и не прав, но на печатной плате всё так и выглядит или паять разъём "снизу" платы?
Схема 1_2.gif
Аватара пользователя
Колючий

Сообщения: 6
Зарегистрирован: 23 июл 2010, 03:25
Откуда: Саров
Skype: jeka251188

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 27 авг 2010, 14:40

Колючий наконец заставил меня привести проект в порядок. :) Вот схема и плата версии 1.5 - это немного переработанная 1.2, но с нормальной схемой и отдельным стабилизатором питания диодов. Кое-где добавил конденсаторов и немного ужал размеры платы.
Вложения
Ambilight 1.5.rar
(185.57 КиБ) Скачиваний: 0
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение Drunya » 15 сен 2010, 13:13

Может в первый пост его?.. :)
Глюк по-немецки означает "счастье"...
Аватара пользователя
Drunya

Сообщения: 196
Зарегистрирован: 05 июн 2007, 12:20
Откуда: Киев
прог. языки: C/C++, ASSEMBLER

Re: Подсветка а-ля Ambilight

Сообщение radan » 24 сен 2010, 14:15

Уважаемый Александр! Не могли бы вы поделиться участком кода работы светомузыки? Буду премного благодарен.
radan

Сообщения: 11
Зарегистрирован: 13 ноя 2006, 22:59
Откуда: Lisishansk

Re: Подсветка а-ля Ambilight

Сообщение dimon93 » 05 окт 2010, 02:34

Привет всем.

Хотел спросить у знатоков :)

Купил себе MOSFET сборки IRF5852 - думал вместо ULN поставить.
И купил себе 1 метр RGB светодиодной полоски. Допустим полоска потребляет 1 А.


У мосфет нижний порог срабатывания 1,25В и при этом ток = 0.
Для 1А мосфет напряжение управления = 1,5 В и при этом ток чуть больше 1 А.

Вопрос - неужели мне для ШИМ (от мин до макс.) остается 1,5 - 1,25 В = 0,25 В ?
Или я не понимаю что-то.

Как с этим у ULN ?

Спасибо
dimon93

Сообщения: 1
Зарегистрирован: 05 окт 2010, 02:27

Re: Подсветка а-ля Ambilight

Сообщение JeikiS » 22 ноя 2010, 11:25

dimon93 у ШИМ напряжение не плавает, транзистор работает в режиме ключа... либо открыт полностью, либо закрыт полностью, если с контроллера имеем +5 в режиме HIGH, то соответственно ставим резюк...

почитай как работает шим... на тойже википедии, сразу станет все понятно...

светодиодная лента 1-рной плотности потребляет 500мА на метр
Аватара пользователя
JeikiS

Сообщения: 32
Зарегистрирован: 19 июл 2010, 06:40
Откуда: Якутск
прог. языки: C#
ФИО: Андрей

Re: Подсветка а-ля Ambilight

Сообщение Freeman » 23 ноя 2010, 17:35

Вопрос многоуважаемому Автору!)

Насколько реально переписать управляющую прогу под протокол DMX-512?
Ведь существует великое множество диммеров и прочих DMX-512-совместимых устройств, способных работать в качестве Эмбилайт.
Я вот сейчас пишу систему для управления художественным освещением комнаты (RGB светодиодный ленты и полноцветные подсветки мебели) в основном все будет рулится с обычного пульта.
Принцип таков: один базовый блок принимает сигналы с пульта и контролирует эффекты и пересилает все на шину DMX-512, к которой можно прицепить кучу диммеров и им подобных устройств.
Мне кажется очень красиво бы получилось, если бы все это было привязано к картинке на экране(как функция)...
Аватара пользователя
Freeman

Сообщения: 43
Зарегистрирован: 20 янв 2008, 04:28

Re: Подсветка а-ля Ambilight

Сообщение JeikiS » 24 ноя 2010, 09:29

Freeman писал(а):Насколько реально переписать управляющую прогу под протокол DMX-512?


если моцк программерски то имхо проблем не должно возникнуть...
но брать програму на вижл бейсике за основу, о5 же имхо, не самый успешный вариант...
тут лежат исходники боблайта для линукса, ОС которая используется на многих мультимедийных станциях.
вот здесь, уже можно ковырять.
Аватара пользователя
JeikiS

Сообщения: 32
Зарегистрирован: 19 июл 2010, 06:40
Откуда: Якутск
прог. языки: C#
ФИО: Андрей

Re: Подсветка а-ля Ambilight

Сообщение Rodrigoz » 27 ноя 2010, 03:46

Приветствую всех ! Собрал устройство,работает не совсем корректно.На третьем канале нет зеленого цвета.Правильность монтажа досконально проверил,все прозвонил, вроде косяков никаких нет.Причем в отдельности каждый цвет на каждом канале работает.При общей регулировке,в режиме fixed,все прибавляется и убавляется как нужно,за исключением зеленого на третьем канале.Он там отсутствует.Использую RGB ленты 12в,питание беру непосредственно с входа стабилизатора,но это,по логике вещей,не особо принципиально.Есть ли у кого какие идеи в чем может быть проблема ?
Rodrigoz

Сообщения: 1
Зарегистрирован: 27 ноя 2010, 03:26
