Re: Подсветка а-ля Ambilight

Сообщение sandro » 14 дек 2010, 15:47

В любом случае, ищи косяки в монтаже. Проверь для начала выход того самого канала (зеленого) с МК, если присутствует ШИМ, тогда смотри что с ключевой микросхемкой, или замени на обыкновенные транзисторы.Проверь на предмет замыкания выхода МК ,или обрыв между МК и ключами.
Аватара пользователя
sandro

Сообщения: 67
Зарегистрирован: 01 апр 2008, 02:29
Откуда: Тирасполь

Re: Подсветка а-ля Ambilight

Сообщение aptilight » 31 дек 2010, 14:49

всем привет. я сделал для dvi-d,hdmi,display port.
кому интересно смотрите на aptilight.ru. видео правда не выложил - камеры нет. а так в реале смотрится также как на картинке.
сразу может попрошу совета. светодиодные ленты не очень удобно использовать. они идут по 3 светодиода(кратность резки 10 см). Если моник/телик не кратен 10 см :) то ленту можно резать, а можно и внахлест лепить к монику. Может быть есть что-то более простое в плане подсветки - чтоб не резать или не пускать в нахлест - так как зачем переплачивать за лишние светодиоды?
aptilight

Сообщения: 1
Зарегистрирован: 31 дек 2010, 14:44

Re: Подсветка а-ля Ambilight

Сообщение Колючий » 11 янв 2011, 10:56

Если честно, вряд-ли ты получишь здесь ответ!
Народ "потел" над этим проектом несколько лет и он общедоступен, каждый может его сделать для себя сам, а если что-то не получится, то ему помогут!
А ТЫ ХОЧЕШЬ СДЕЛАТЬ НА "СВОЁМ ПРОЕКТЕ" ДЕНЬГИ! ЭТО НЕ ЕСТЬ ХОРОШО!!! :no:
Аватара пользователя
Колючий

Сообщения: 6
Зарегистрирован: 23 июл 2010, 03:25
Откуда: Саров
Skype: jeka251188

Re: Подсветка а-ля Ambilight

Сообщение Angel71 » 11 янв 2011, 11:49

aptilight, из инфы понятно, что реально реализован только dvi. с переходниками можно ещё как минимум dsub дописать.
конечно есть - рисуете плату, заказываете и у вас любой длины. :)
Аватара пользователя
Angel71

Сообщения: 9974
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Подсветка а-ля Ambilight

Сообщение boez » 11 янв 2011, 13:31

Колючий писал(а):А ТЫ ХОЧЕШЬ СДЕЛАТЬ НА "СВОЁМ ПРОЕКТЕ" ДЕНЬГИ! ЭТО НЕ ЕСТЬ ХОРОШО!!!

Хм. Почему? Желание сделать на своем проекте деньги - это нормальное человеческое желание :) Другое дело, что схему можно было бы и выложить, сделав проект более открытым и получить полезные отзывы по этой схеме.
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Подсветка а-ля Ambilight

Сообщение =DeaD= » 11 янв 2011, 14:15

Колючий писал(а):А ТЫ ХОЧЕШЬ СДЕЛАТЬ НА "СВОЁМ ПРОЕКТЕ" ДЕНЬГИ! ЭТО НЕ ЕСТЬ ХОРОШО!!! :no:

Всё фигня, делать на своём проекте это очень хорошо и правильно, в том числе для потребителей, потому что их наконец-то спрашивают и получают от них прямую обратную связь "что хорошо, а что плохо" в виде поступления или нет денег.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24215
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Подсветка а-ля Ambilight

Сообщение Grem » 11 янв 2011, 15:18

Система APTiLight распространяется в ознакомительных целях в качестве образцов для ознакомления с возможностями системы. Для того, чтобы получить образец воспользуйтесь следующей инструкцией:
Скачать инструкцию

От налоговой прячется так чтоли?

Добавлено спустя 4 минуты 28 секунд:
Для ноута хочу такую сделать себе, только внутри крышки монитора. :D руки не доходят правда.
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Аватара пользователя
Grem

Сообщения: 1530
Зарегистрирован: 16 май 2009, 12:50
Откуда: Россия
прог. языки: Java, C

Re: Подсветка а-ля Ambilight

Сообщение Колючий » 12 янв 2011, 16:15

Если честно, хотел бы я увидеть схемку этого "aptilight" :oops:
Аватара пользователя
Колючий

Сообщения: 6
Зарегистрирован: 23 июл 2010, 03:25
Откуда: Саров
Skype: jeka251188

Re: Подсветка а-ля Ambilight

Сообщение Lock » 17 янв 2011, 05:58

Сделал этот девайс, но он не работает. Подключаю в ком порт, подаю питание, включаю программу и ничего, лампы не горят. Прошивка Ambilight_1_2_fixed_11059.hex плата версии 1.5. Кабель и плату перепроверял много раз, вроде ошибок нет. Мк атмега 8 прошивал на самодельном программаторе от ком порта. Каким образом можно найти ошибку? Чую, что данные с компа либо не доходят до МК, либо МК как то косо прошился и не реагирует на данные.
Lock

Сообщения: 4
Зарегистрирован: 17 янв 2011, 05:50

Re: Подсветка а-ля Ambilight

Сообщение LEV-PRAV » 18 янв 2011, 06:46

Залей другую прогу, одна из старых прошивок при запуске переберает цвета.
Иожет с фузами намудрил или ваще не знанш что это.
исключай варианты.
Программирование без кода www.flowcode.info
Аватара пользователя
LEV-PRAV

Сообщения: 30
Зарегистрирован: 15 фев 2010, 20:20
Откуда: С-Пб
прог. языки: flowcode

Re: Подсветка а-ля Ambilight

Сообщение Lock » 18 янв 2011, 14:32

Вы совершенно правы. Намудрил с фузами. В скрине там все глаки сняты, а по тупости не почитал, что означает снятая галка и у себя в унипрофе также снял галки. А в унипрофе снятая галка означает 0, в проге которая на скрине снятая галка означает 1. Вот так вот я убил свой МК :( Прошил бит RSTDISBL так, что последовательное программирование уже невозможно. Так что сейчас заказал STK500 буду ждать.
У меня тут еще 1 вопрос появился, правда он тут уже проходил как то, но я не понял. Вот у меня например RGB светодиоды с общим катодом и 3-мя анодами. Как мне подключить их к этой схеме?
Lock

Сообщения: 4
Зарегистрирован: 17 янв 2011, 05:50

Re: Подсветка а-ля Ambilight

Сообщение sandro » 22 янв 2011, 13:20

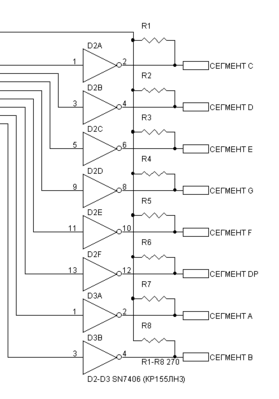

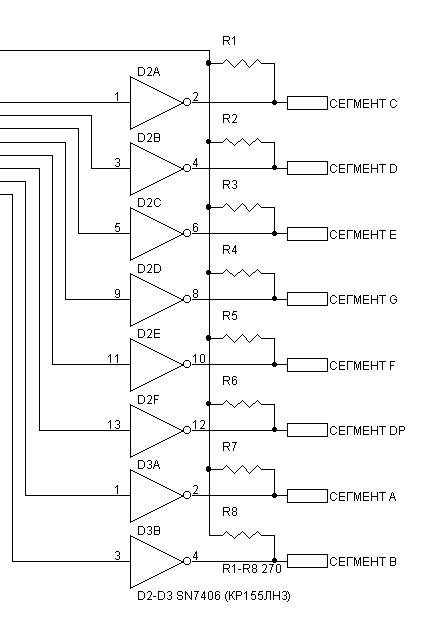

Вместо УЛН поставить К155ЛН3 как на схеме.Катоды светодиодов на общий припаять.


НЕТ ! можно оставить УЛН как есть на схеме, только выходы ее притянуть к +12В питания светодиодов.
Общий катод соответственно на минус, а аноды каждого из цвета на выход УЛН .
Это по сути то что я приводил, но без инверсии, я как-то упустил из виду что ЛН3 инверсная.
У меня просто по такой схеме работали часы на АТ2313.
Вложения
Аватара пользователя
sandro

Сообщения: 67
Зарегистрирован: 01 апр 2008, 02:29
Откуда: Тирасполь

Re: Подсветка а-ля Ambilight

Сообщение m210 » 29 янв 2011, 21:01

У меня тоже проблемма с данным устройством, собрал, работает некоректно - вопервых всегда горит красный цвет изза чего невозможна установка белого цвета и остальные тоже искажаются, как его выключить? :))))))

Видимо последствия этого самого красного свечения - отдает на зеленый, т.е. зеленого практически нет, он работает только тогда, когда красный = 0, в режиме Fixed все цвета плавно меняются
можно отдельно включить красный, зеленый и синий от 0 до максимума, но если выкрутить зеленый в любое значение и выставить значение красного отличное от 0, то зеленый тухнет => желтого цвета как такового у меня тоже нет. Желтый проявляется только в том случае, когда есть немного зеленого(а красный при 0 все равно светится и получается желтый :) )

Пробовал перевернуть каналы, т.е. R=B G=G B=R(кстати именно так судя по схеме нужно подключить диоды, но прогу не обманешь :) ), тогда вроде бы все работает более правильно (при этом все равно горит красный канал, а не синий как я думал) В таком положении можно сделать и желый и голубой, но в средних положениях когда выкручен красный канал в прогремме (получается синий диод) и выкручен зеленый канал, получается голубое свечение но оно моргает, что тоже неприятно)

В общем прошу помощи, сначала хотел бы разобраться с невыключащимся полностью красным каналом!
И да, я использую светодиодную ленту +12В -R -G -B, остальное все как по схеме, MAX232N с обвязкой конденсоторов 1мкФ, ULN2803A, кварц 18.432 с кондерами 22пФ, прошивка 1.2fix_18.432 :)
m210


Re: Подсветка а-ля Ambilight

Сообщение 4istii_listo4ek » 01 фев 2011, 00:11

Красное свечение, как я понял, можно убрать резистором определённого номинала. Лучше взять переменный и регулировать (чем больше сопротивление выставлено на резисторе, тем слабее будет гореть красный свет. Ну а уж потом, как добьётесь нужного вам баланса цветов поставите постоянные резисторы. :good:
4istii_listo4ek

Сообщения: 2
Зарегистрирован: 21 янв 2011, 01:23

Re: Подсветка а-ля Ambilight

Сообщение sandro » 01 фев 2011, 00:43

m210 ,ищи косяки в подключении.
Проверь саму ленту отдельно от схемы, может где-то сопля между цветами,
прозвони выходы УЛНки между собой.
Железо похоже работает правильно.
Аватара пользователя
sandro

Сообщения: 67
Зарегистрирован: 01 апр 2008, 02:29
Откуда: Тирасполь
