Подсветка а-ля Ambilight

Здесь расположены обсуждения и проекты, которые с точки зрения администрации форума представляют наибольший интерес.
Правила форума
В этом форуме новые темы не создаются, однако обсуждение допустимо.

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 06 мар 2010, 00:36

Со мной связались ребята из МастерКит - возможно скоро текущая версия Эмбилайта будет продаваться в магазинах! :wink: Ради такого события я наверно даже USB-версию сделаю...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение Kurok » 06 мар 2010, 11:31

Делай USB на FTDI с Carduino будет совместим :)
Kurok

Сообщения: 21
Зарегистрирован: 24 фев 2010, 00:26
Откуда: Moc

Re: Подсветка а-ля Ambilight

Сообщение Kurok » 07 мар 2010, 01:45

Снял видео с моей программой
Kurok

Сообщения: 21
Зарегистрирован: 24 фев 2010, 00:26
Откуда: Moc

Re: Подсветка а-ля Ambilight

Сообщение Angel71 » 07 мар 2010, 08:12

:) вопрос на засыпку, а кто как это всё к телику/монику крепит?
у jarre помню рамка из кабель-канала и плата в коробке от ресивера. и в самом начале еще есть идея использовать крепёжные отверстия. :oops: но крепёжные не во всех мониках есть же.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 07 мар 2010, 14:19

Kurok писал(а):Снял видео с моей программой


ИМХО слишком в стену направлено. Разведи немного в стороны - яркость конечно не такая будет, но тут эффект больше от площади, чем от яркости.

Добавлено спустя 1 минуту 44 секунды:
Angel71 писал(а)::) вопрос на засыпку, а кто как это всё к телику/монику крепит?


Я вешал на крепежные - просто на медной проволоке делал. А вообще чтоб красиво - надо из листового материала делать квадрат - его на крепежные вешать, а по его периметру диоды крепить.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение Angel71 » 07 мар 2010, 14:58

:) да, я видел на первых страница. :oops: сейчас с оверлеями сношаюсь. грабить то грабит, но как-то пока не так, как хочется. :sorry: как в этом dx ресайз аппаратно уже кое-как сделал, а вот как блур натравить... :roll: и как это всё потом к проге на шарпе прикрутить
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Подсветка а-ля Ambilight

Сообщение Kurok » 07 мар 2010, 19:42

ИМХО слишком в стену направлено. Разведи немного в стороны - яркость конечно не такая будет, но тут эффект больше от площади, чем от яркости.

Светодио дная лента , приклеена к телику и параллельно стене, по другому ни как , а яркость на видео убавлена на 70%

P.S.
Сегодня с помощью настроек добился идеальных цветов подсветки соответствующих цвету на экране.
Kurok

Сообщения: 21
Зарегистрирован: 24 фев 2010, 00:26
Откуда: Moc

Re: Подсветка а-ля Ambilight

Сообщение Yurik » 07 мар 2010, 22:01

Первый шаг к Ambilightу сделал: сделал программатор. Заработал с первого раза :Yahoo!: . Подскажите:
1) Какой прогой лучше прошивать ATMEGу8? PonyProg для этого сгодится?
2) Какая прошивка и плата на данный момент актуальны для Ambilight?
3) Что такой фьюзы? Зачем они и что в них надо выставить при прошивки на амбилайт?

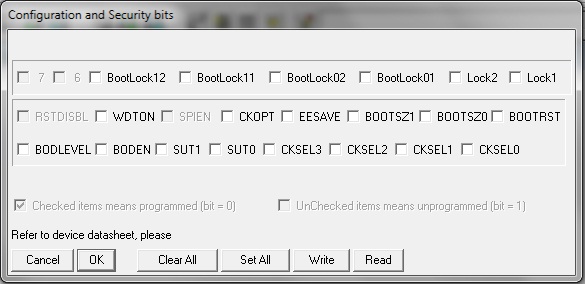

если правильно понял, то фьюзы это то, что показано на картинке. Что здесь нужно отметить галкой?
Вложения
.jpg
Yurik

Сообщения: 11
Зарегистрирован: 27 фев 2010, 02:10
Откуда: Запорожье

Re: Подсветка а-ля Ambilight

Сообщение jarre » 08 мар 2010, 09:56

А у меня Max232 похоже сгорела, устройство перестало работать :(
Ткните кто-нибудь тестером на вход устройства (ком-порт), какие напряжения там?
У меня сейчас (как было при рабочем девайсе - не знаю):
При выключенном устройстве, без программы - 2.6в.
При выключенном, с активной программой - 2в.
При включенном, без программы - 0.13в.
При включенном с активной программой - 0.35в.
Это, так полагаю, ненормально, не должно так сильно просаживаться? т.е. max232 под замену, или дело не в ней?

2Yurik:
Читай тему с начала, есть несколько прошивок, в том числе от других людей. По фьюзам - обязательно выставлять, если будут проблемы - ищи мои сообщения, я тоже с фьзами мучался, рецепт расписывал.

PS. хочется входную часть вообще на USB перевести. Александр, как будут наработки - выкладывай, сразу повторю :)
Аватара пользователя
jarre

Сообщения: 29
Зарегистрирован: 21 сен 2009, 12:00
Откуда: Екатеринбург

Re: Подсветка а-ля Ambilight

Сообщение sandro » 08 мар 2010, 14:59

jarre подключи через USB-COM переходник ,на чем угодно ,FTDI ,CP2303 или подобных и будет щастье! Я пока не сделал развязку с ресетом, но обязательно займусь, и скину результаты.
Аватара пользователя
sandro

Сообщения: 67
Зарегистрирован: 01 апр 2008, 02:29
Откуда: Тирасполь

Re: Подсветка а-ля Ambilight

Сообщение jarre » 08 мар 2010, 15:05

Вопрос снимается, как и предположил - выбило вход у max232. К счастию они 2'х канальные, перебросил выводы 8<->13 и 9<->12 - все заработало вновь.
Аватара пользователя
jarre

Сообщения: 29
Зарегистрирован: 21 сен 2009, 12:00
Откуда: Екатеринбург

Re: Подсветка а-ля Ambilight

Сообщение Dis » 08 мар 2010, 22:00

Загорелся желанием сделать себе подсветку. Начал с обзора главной части - освещения. ТВ - метр на 0,6.
Опыта использования светодиодов никакого, потому не могу представить себе яркость освещения по тех. данным.

Данный вопрос поднимался здесь уже пару раз, потому собрал все приемлимые варианты:
  1. 30cm 12V 5050 12-LED Color Waterproof Strip Light RGB (ebay, HK)
    • + самый дешевый из найденных вариантов. 4$ за 1/3 метра. По 2 по краям, 3 сверху. итого 7 (10, если и снизу надумаю) лент, итоговая сумма 28(40)$.
    • + можно их не объединять, будет 7(10)-зоновое освещение.
    • + черный цвет, с двусторонним скотчем. Удобный монтаж.
    • - подозрительно низкая цена, в 2 раза дешевле аналогов.
    • - не знаю насколько качественны светики
    • заявленная мощность - 1.8 Ватт (12 ледов). Не представляю много это или мало.
  2. 30cm RGB Flash 5050 SMD PVC NEON LED Strip Light Lamp (ebay, HK)
    • в 2 раза дороже (по 8$)
    • белая полоска, ничего про двусторонний скотч не сказано (но это мелочи)
    • никаких данных о светиках, кроме как указание из количетсва (тоже 12)
  3. Светодиодная полоска RGB (IMG-B15RGB-S, IMG-B24RGB-S) (Москва, Питер)
    • длина 50см. Значит по одной сбоку и по 2 верх\низ. Итого 4(6).
    • на сайте указана цена в 7$, что даст итоговую сумму в те же 28(42)$
    • цена подозрительна, потому как в магазине этажом ниже (да и на других росийских сайтах) продают одну полоску за 550р.
    • качество вероятно получше китайского. или я ошибаюсь?
  4. 5050 SMD RGB россыпью
    • 1$ за шт. Если брать ту же плотность, что на лентах - разорюсь.
    • возможно их не так и много нужно
    • куча проблем с самостоятельной установкой, что б все было красиво
  5. та же россыпь, ebay
    • опт по 0,3$
    • намного ли китай хуже?
  6. несколько мощных светодиодов
    • не представляю что будет с равномерностью подсветки и стоит ли вообще рассматривать данный вариант
  7. CCFL Cold Cathode Car Neon Tube Light Lamp (ebay, China)
    • длина 30 см, по идее хватит по одной (точнее по 3, каждого цвета) на сторону
    • 9(12) ламп примерно по 5$. Итого 45(60)$
    • намного ли это лучше светодиодов - не знаю. Но равномерность подсветки выглядит отлично.
Пока склоняюсь к первому варианту, как самому удобному и дешевому. Возможно у кого-то найдется пару слов о качестве, может не стоит экономить на спичках?

P.S.
Просматривая тему и ссылки на аналогичные проекты не нашел внятных данных по протоколу обмена между мк и программами. Не подскажите, куда можно посмотреть, что б подогнать свою прошивку под упарвление популярными программамми?
Dis

Сообщения: 15
Зарегистрирован: 20 фев 2010, 15:47
Откуда: Санкт-Петербург

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 08 мар 2010, 22:33

Неонки тут точно не годятся - хз как они будут от ШИМа питаться...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение Dis » 08 мар 2010, 23:11

Dis

Сообщения: 15
Зарегистрирован: 20 фев 2010, 15:47
Откуда: Санкт-Петербург

Re: Подсветка а-ля Ambilight

Сообщение Angel71 » 09 мар 2010, 00:02

:) у меня есть как на последней ссылке лампы. в данном случае это будет приключения на 5ю точку. да и за такие деньги лучше купить 1 или 3х ваттные диоды, они примерно одинаково стоят.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
