Re: Setar - Делай что должен и ...

Сообщение setar » 29 июн 2017, 10:35

не нада регаться, тебя просто спросят кто ты когда кнопку скачать жмакнешь
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Setar - Делай что должен и ...

Сообщение Alexus12 » 29 июн 2017, 12:05

setar писал(а):не нада регаться, тебя просто спросят кто ты когда кнопку скачать жмакнешь

Да, я вроде разобрался уже. Спасибо. Буду теперь искать как лучше импортировать в солид эти детальки.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + MKS SBASE v1.2 + MKS TFT28 v1.2 + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1013
Зарегистрирован: 18 дек 2014, 01:43

Re: Setar - Делай что должен и ...

Сообщение setar » 29 июн 2017, 12:36

всмысле? они сами импортируются и создают модель прямо в открытой программе!
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Setar - Делай что должен и ...

Сообщение Alexus12 » 30 июн 2017, 17:18

setar писал(а):всмысле? они сами импортируются и создают модель прямо в открытой программе!

Импортировал через IGES. В следующий раз напрямую попробую.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + MKS SBASE v1.2 + MKS TFT28 v1.2 + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1013
Зарегистрирован: 18 дек 2014, 01:43

Re: Setar - Делай что должен и ...

Сообщение VitDagger » 02 июл 2017, 16:31

А как крепятся опоры ШВП? В них крепежное отверстие 9мм, вряд ли болтом на 8-9мм. Может переходную втулку какую делали?
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 399
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Setar - Делай что должен и ...

Сообщение setar » 03 июл 2017, 20:20

швп точат под чертежи заказчика, я заказывал строго под опоры.
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Setar - Делай что должен и ...

Сообщение VitDagger » 03 июл 2017, 21:12

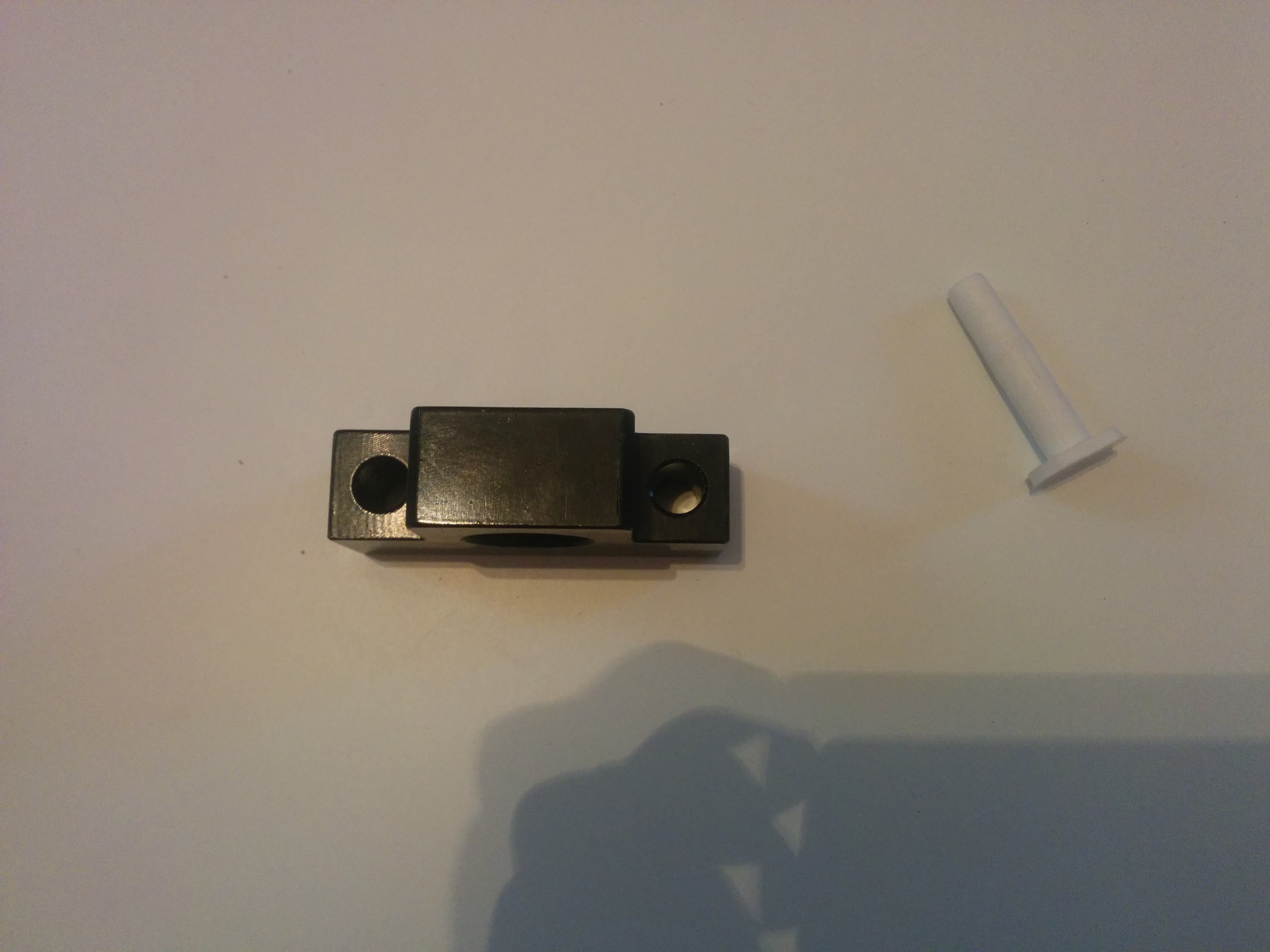

Я имею ввиду сами опоры ШВП к корпусу. Что то 8мм болты громоздкие, сделал переходник под 5мм.
2017-07-03 19-20-32.JPG
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 399
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Setar - Делай что должен и ...

Сообщение setar » 04 июл 2017, 08:33

я просто крепил болтами m8*30 единственная особенность в том что гайки под m8 бывают только закладные, и их размещение нужно продумать заранее, до финальной сборки рамы.
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Setar - Делай что должен и ...

Сообщение konsys » 17 авг 2017, 00:11

setar писал(а):Это уже 8я модель (это мажорные изменения), точнее v8.1



1) какая электроника у данного девайса?
2) что за сверхточные двигатели?
Аватара пользователя
konsys

Сообщения: 106
Зарегистрирован: 12 дек 2015, 20:32

Re: Setar - Делай что должен и ...

Сообщение setar » 17 авг 2017, 08:47

Azteeg X5 http://www.panucatt.com/azteeg_X5_GT_re ... /ax5gt.htm
драйверы на 3A BSD 2660 SPI формфактора бигфут
а двигатели с шагом 0.9 градуса (400 физических шагов на оборот, у них ровно в 2 раза больше полюсов чем у классических шаговиков)
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Setar - Делай что должен и ...

Сообщение konsys » 17 авг 2017, 10:16

setar писал(а):Azteeg X5 http://www.panucatt.com/azteeg_X5_GT_re ... /ax5gt.htm
драйверы на 3A BSD 2660 SPI формфактора бигфут
а двигатели с шагом 0.9 градуса (400 физических шагов на оборот, у них ровно в 2 раза больше полюсов чем у классических шаговиков)

1)чем обусловлен выбор именно такой электроники?
2)насколько она лучше стандартной связки (мера рампс)
3)Драйвера насколько качественней и мощней?
4)хотелось бы ссылку на двигатели
6)будут ли такие двигатели работать с мегой?
6) что за плюсы двигателей?
Аватара пользователя
konsys

Сообщения: 106
Зарегистрирован: 12 дек 2015, 20:32

Re: Setar - Делай что должен и ...

Сообщение Myp » 17 авг 2017, 11:00

а я как обычно спрошу про достигнутый результат печати))
давай же покажи уже фотки чегонибуть восхищающего качества.
чтоб все сразу поняли как должен печатать нормальный принтер.

и смени фотку в магазине, ато там какая-то позорная турбина с воблингом и деламинацией
я бы побоялся брать принтер который так печатает :D
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17047
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Setar - Делай что должен и ...

Сообщение Madf » 17 авг 2017, 11:57

Контроллер неинтересно.
setar писал(а):а двигатели с шагом 0.9 градуса (400 физических шагов на оборот, у них ровно в 2 раза больше полюсов чем у классических шаговиков)

Лучше бы на моторчики ссылку дал. :oops:
Madf

Сообщения: 2572
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Setar - Делай что должен и ...

Сообщение setar » 17 авг 2017, 13:29

моторы : http://s.click.aliexpress.com/e/uneYZfm (моя рефералка, продавец проверенный - это производитель)

Добавлено спустя 14 минут 5 секунд:
konsys писал(а):1)чем обусловлен выбор именно такой электроники?

Результат поиска электроники на 32бита с нормальным подключением SPI драйверов на 2+ Ампера, подскажете аналоги - буду благодарен
2)насколько она лучше стандартной связки (мера рампс)

+ 32бита
+ поддержка драйверов форм фактора bigfut (SPI, 3А и выше)
+ качественное штатовское производство, и грамотный разработчик
+ хорошие силовые ключи (не греются)
+ у производителя имеются отличные графические экраны (дизайн с разноцветной подсветкой энкодера управления)
+ питание до 48V без доработок
- мало свободных ног расширения (для меня стимул пускать внутри принтера управляющую SPI шину)
--- очень дорого
3)Драйвера насколько качественней и мощней?

не знаю как сравнивать - кардинально.
3 Ампера, электронное управление (и диагностика)- шаг (до 1/256), максимальный ток и еще туча параметров
4)хотелось бы ссылку на двигатели

выше
6)будут ли такие двигатели работать с мегой?

да, абсолютно так же как обычные, только шагов не 200 а 400 (а стоят почти столько же)
6) что за плюсы двигателей?

очепятка - полЮсы (магнитные)

Добавлено спустя 6 минут 53 секунды:
Myp писал(а):а я как обычно спрошу про достигнутый результат печати))
давай же покажи уже фотки чегонибуть восхищающего качества.
чтоб все сразу поняли как должен печатать нормальный принтер.

и смени фотку в магазине, ато там какая-то позорная турбина с воблингом и деламинацией
я бы побоялся брать принтер который так печатает :D

страницу перерабатывают, а на фотке вообще изделие с другого принтера, это я дома печатал на diamond head
образцы печати сейчас накидаю

Добавлено спустя 4 минуты 24 секунды:
блин, а хорошие экземпляры печати то ... разбегаются :)
остаются только косячные
так что нужно "наработать образцовый фонд" а уж потом фотать.
скоро к выставке готовится будем, как раз под это дело и напечатаю
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Setar - Делай что должен и ...

Сообщение Madf » 17 авг 2017, 16:56

setar писал(а):моторы : http://s.click.aliexpress.com/e/uneYZfm (моя рефералка, продавец проверенный - это производитель)

Спасибо. Отзывов вообще нет у твоего любимого производителя, хоть бы отписал ему. :crazy:
Madf

Сообщения: 2572
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
