Setar - Делай что должен и ...

Сообщение setar » 06 дек 2009, 01:48

Сегодня создан новый раздел в котором каждый участник может иметь свой блог.
--- добавлено 30 мая 2017г. ---

чтобы не плодить темы буду использовать блог по прямому назначению.
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Setar - Делай что должен и ...

Сообщение setar » 30 май 2017, 18:07

Работаю я сейчас над созданием коммерческого принтера.
Спроектирован с нуля, название у него 3ntProf.
Продается он тут https://www.trinitygroup.ru/products/3d-printer/

Работы по модернизации продолжаются и сейчас.

Это уже 8я модель (это мажорные изменения), точнее v8.1
Сейчас работаю над 9 версией



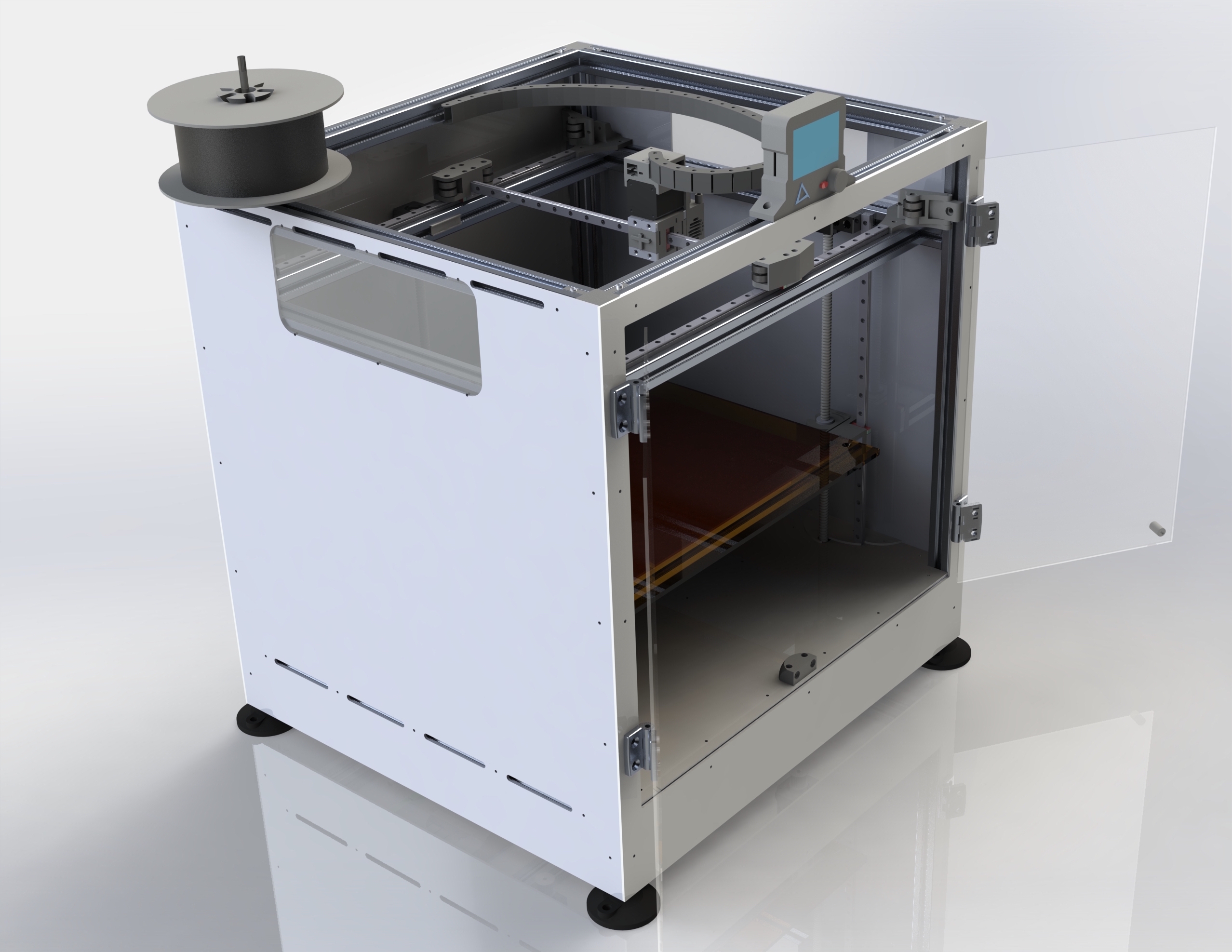

Снимок экрана 2017-05-30 в 16.34.34.png

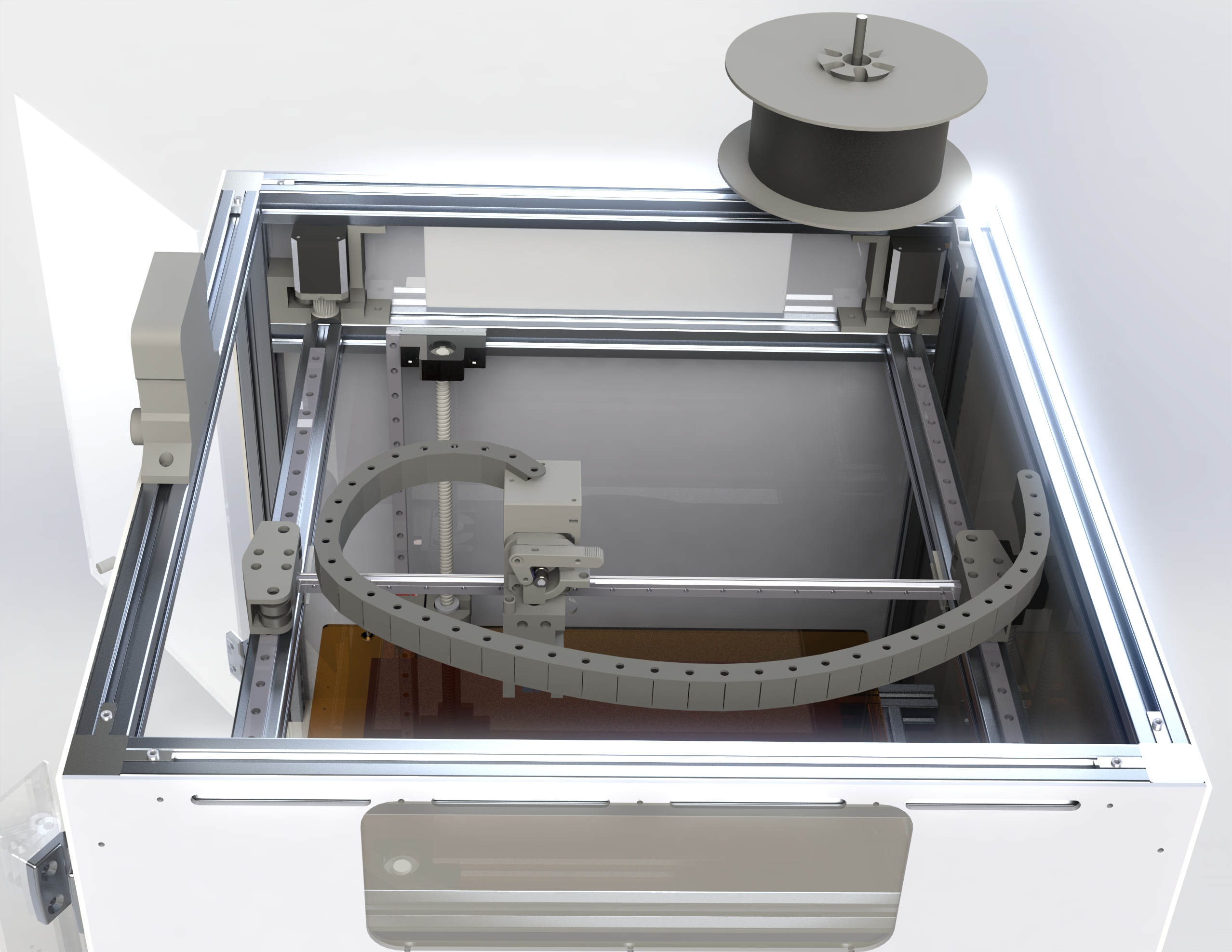

Снимок экрана 2017-05-30 в 16.33.56.png


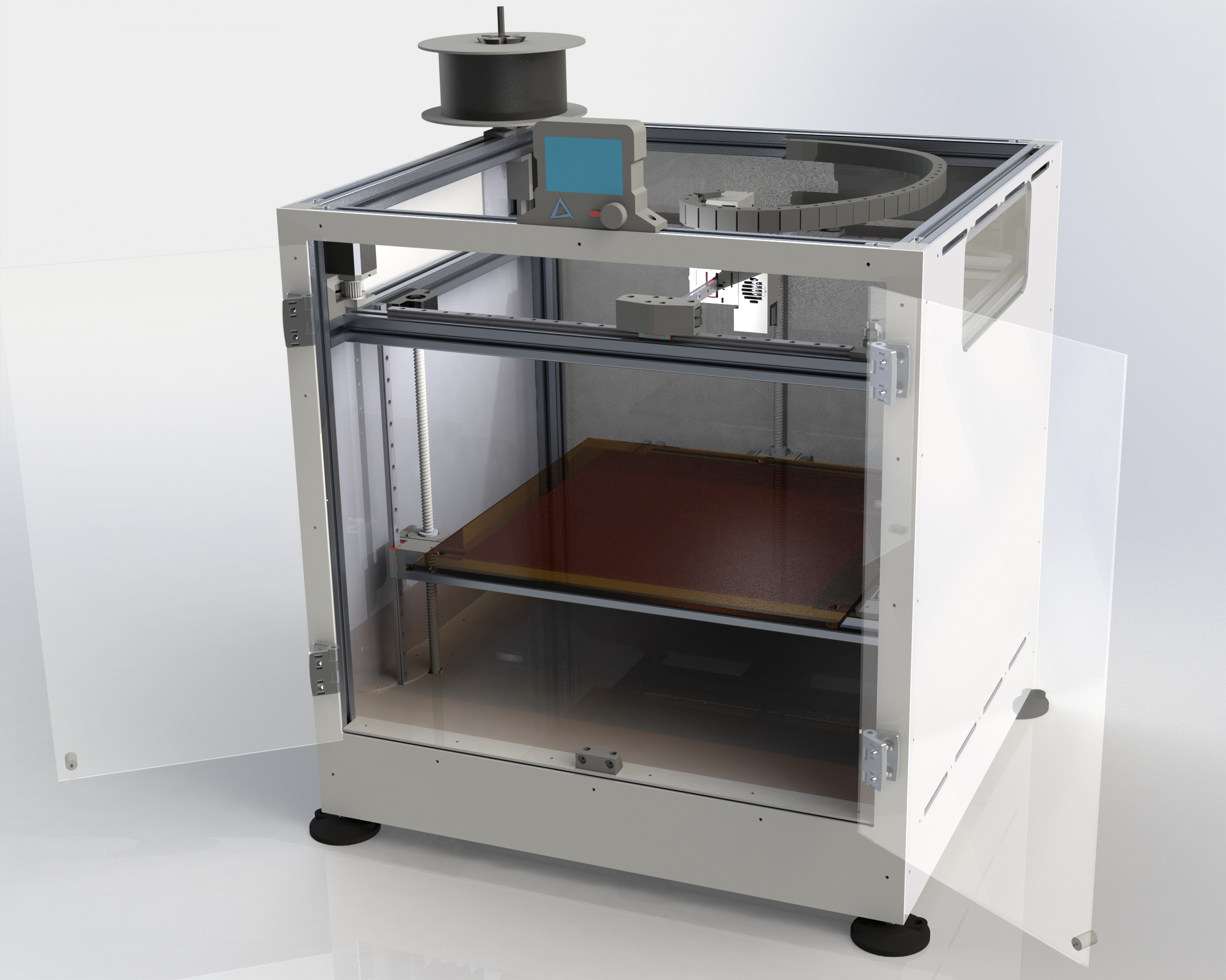

Поскольку разработка коммерческая, то поделиться моделью не смогу, а вот наскриншотить узлов разных, для того чтобы помочь самоделкиным - это пожалуйста.

В фокусе изучения на данный момент - магия термобокса : понимание необходимой атмосферы и ее создание.

Добавлено спустя 30 минут 50 секунд:
Alexus12 писал(а):
setar писал(а):у меня сейчас Y лежит на профиле, X (рельс 12мм L500) без дополнительных элементов жесткости на ребре.

Может действительно вынести в отдельную тему Ваш конструктив, если не секретен. Как эта рельса в каретке У закреплена? Каретка У из пластика?

просто положил на каретку и зафиксировал вокруг:

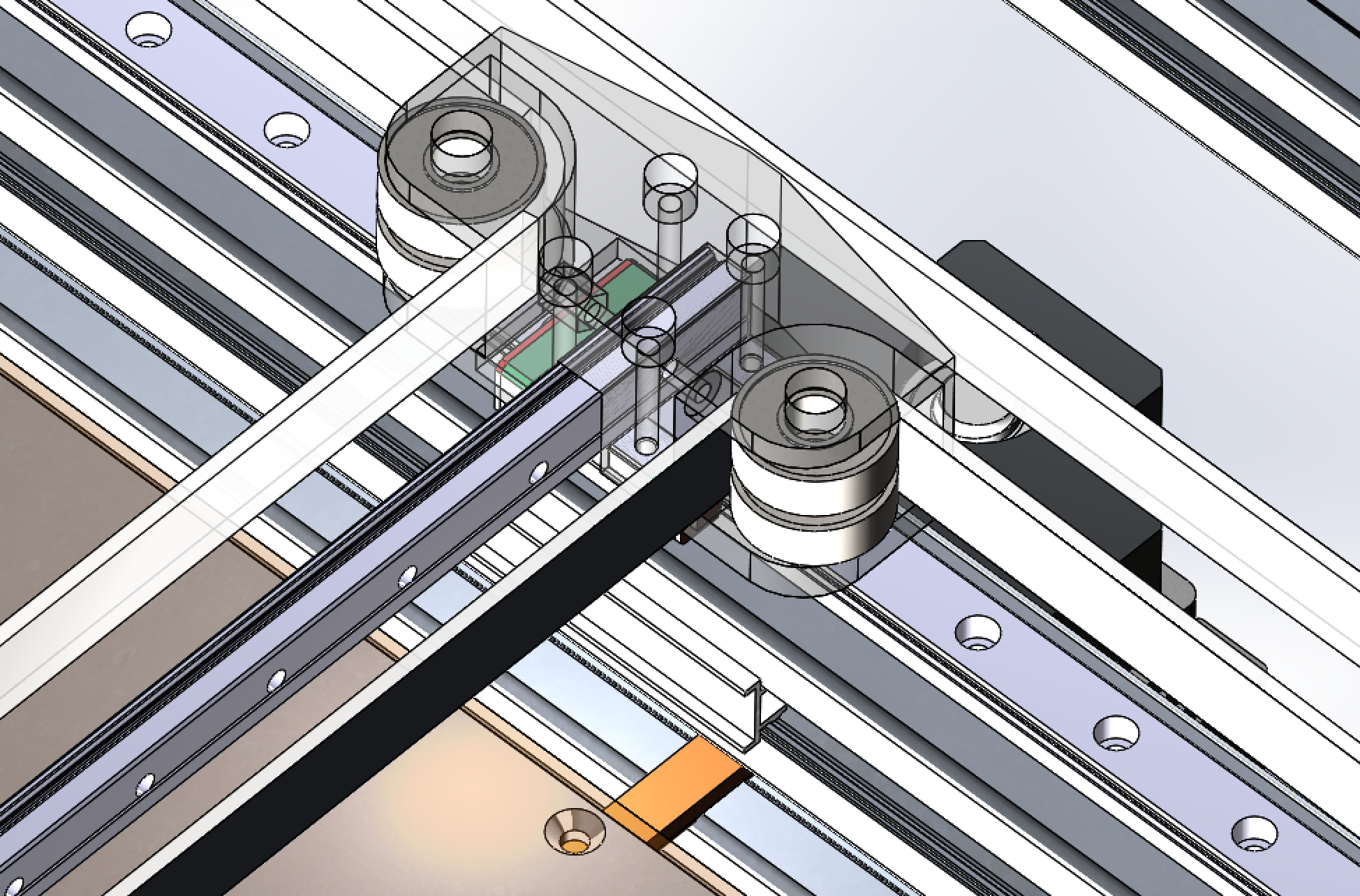

Снимок экрана 2017-05-30 в 17.06.45.png
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Setar - Делай что должен и ...

Сообщение Alexus12 » 31 май 2017, 08:49

Спасибо. Так каретка У пластиковая или какой материал? И как жесткость получилась?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + MKS SBASE v1.2 + MKS TFT28 v1.2 + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1013
Зарегистрирован: 18 дек 2014, 01:43

Re: Setar - Делай что должен и ...

Сообщение VitDagger » 31 май 2017, 10:05

Как подается пластик? Ведь сверху крышка. Как сильно гремит этот гибкий кабельканал (забыл название)? Читал, что из него выходит не плохая трещотка :) Этот дополнительный вес не мешает? А хотенд и двигатель экструдера не перегреваются в закрытой камере?
Хотел делать нечто подобное, но смущает треск и вопрос охлаждения и не уверен, нужна ли мне закрытая камера
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 399
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Setar - Делай что должен и ...

Сообщение setar » 31 май 2017, 10:43

Alexus12 писал(а):Спасибо. Так каретка У пластиковая или какой материал? И как жесткость получилась?

ABS 100% заполнения
весьма жестко в координатах XY, межслойно кроме обычного спаивания при печати дополнительно стягивается болтами.
в последствии элемент будет заменен на литье двухкомпонентным ABS
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Setar - Делай что должен и ...

Сообщение letaw » 31 май 2017, 11:00

Ремень HTD3M или GT2 и почему именно такой выбор? Ширина 15мм?
letaw

Сообщения: 88
Зарегистрирован: 17 дек 2012, 16:57
Откуда: Москва

Re: Setar - Делай что должен и ...

Сообщение setar » 31 май 2017, 11:01

VitDagger писал(а):Как подается пластик? Ведь сверху крышка. Как сильно гремит этот гибкий кабельканал (забыл название)? Читал, что из него выходит не плохая трещотка :) Этот дополнительный вес не мешает? А хотенд и двигатель экструдера не перегреваются в закрытой камере?
Хотел делать нечто подобное, но смущает треск и вопрос охлаждения и не уверен, нужна ли мне закрытая камера

в дальнем левом углу предусмотрен вход фторопластовой трубки через печатный элемент (можно несколько трубок) по которой через кабель канал подается к голове. Подача пассивная, протягивается с малым усилием - экструдер справляется сам.
Там же устанавливается поролонка для чистки.

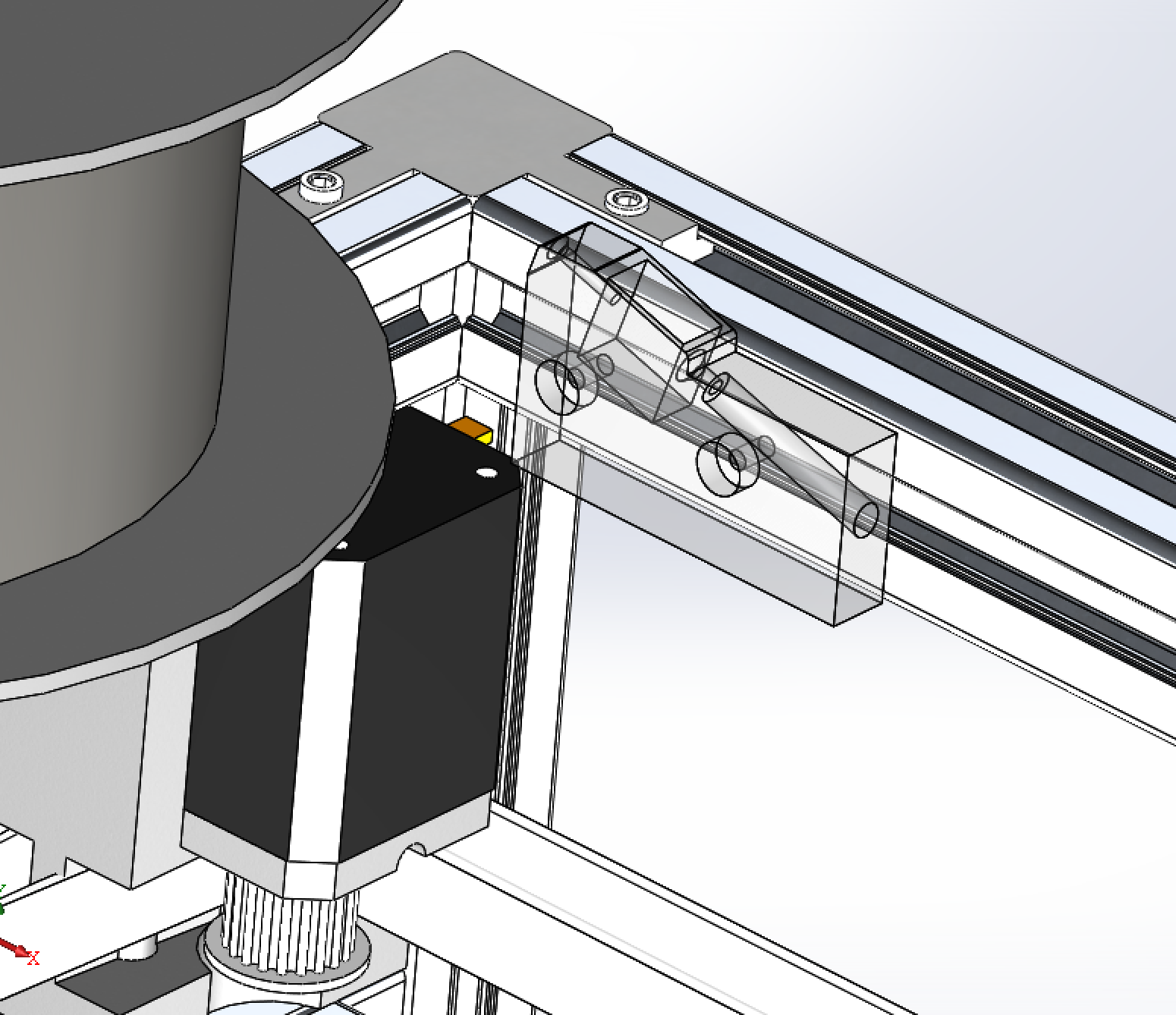

Снимок экрана 2017-05-31 в 9.47.37.png


У кабель канала треска нет вовсе, он трещит только пустой, когда в нем провода больше чем на половину сечения его не слышно.
кроме того через него же подводится силиконовая трубка обдува модели (9in/12Out), что придает ему дополнительную упругость и равномерность скругления.

мотор в экструдере обдувается с торца кулером 50мм
без него - да перегревается
с ним, все хорошо:



сразу предвижу вопрос про ведущие моторы A и B : они с пассивным охлаждением на раму, работают на грани но до паспортного максимума в 80С есть запас.
это все фотки с тепловизора в устоявшемся процессе, примерно после 17ч печати.
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Setar - Делай что должен и ...

Сообщение VitDagger » 31 май 2017, 13:18

кроме того через него же подводится силиконовая трубка обдува модели (9in/12Out)

А дует в трубку что, компрессор или турбинка\вентилятор?
зы. Как же я хочу тепловизор :D
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 399
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Setar - Делай что должен и ...

Сообщение setar » 31 май 2017, 14:58

сейчас дует компрессор forum107/topic17334.html
но в принципе хватает тихого бловера типа 9BAM12MCD2
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Setar - Делай что должен и ...

Сообщение VitDagger » 31 май 2017, 18:08

думаю сделать такое же крепление рельсы, без уголка. Длина 300мм. Рельса 12ая HIWIN, сверх легкую башку не нужно, вроде по расчетам вполне справится? Попробую тоже подобное крепление нарисовать. Рельса за 1 отверстие крепится, попутно зажимается в самом креплении стенками Или достаточно будет просто зажать в креплении? Что бы не пришлось подгадывать под расположение отверстия :)
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 399
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Setar - Делай что должен и ...

Сообщение setar » 01 июн 2017, 11:46

нужно и то и другое, а чтобы подгадывать не нужно было нужно на официальном сайте хивина скачать CAD модель именно той рельсы что есть в наличии
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Setar - Делай что должен и ...

Сообщение Aseris » 02 июн 2017, 23:48

Почему для комерческой модели стол на рельсах? Вместо валов? Ведь стол опирается на 3 винта, направляющие там только чтоб он не елозил по XY?
Аватара пользователя
Aseris

Сообщения: 995
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Setar - Делай что должен и ...

Сообщение ilalexey » 02 июн 2017, 23:54

Aseris писал(а):Почему для комерческой модели стол на рельсах? Вместо валов?

"just because" - так мне бы ответили.
Валы, даже на основе, хуже рельс по умолчанию.
Аватара пользователя
ilalexey

Сообщения: 2247
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Setar - Делай что должен и ...

Сообщение Myp » 03 июн 2017, 13:41

Aseris писал(а):направляющие там только чтоб он не елозил по XY?

валы от елозинья по XY слабо помогают.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17047
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Setar - Делай что должен и ...

Сообщение Alexus12 » 03 июн 2017, 15:01

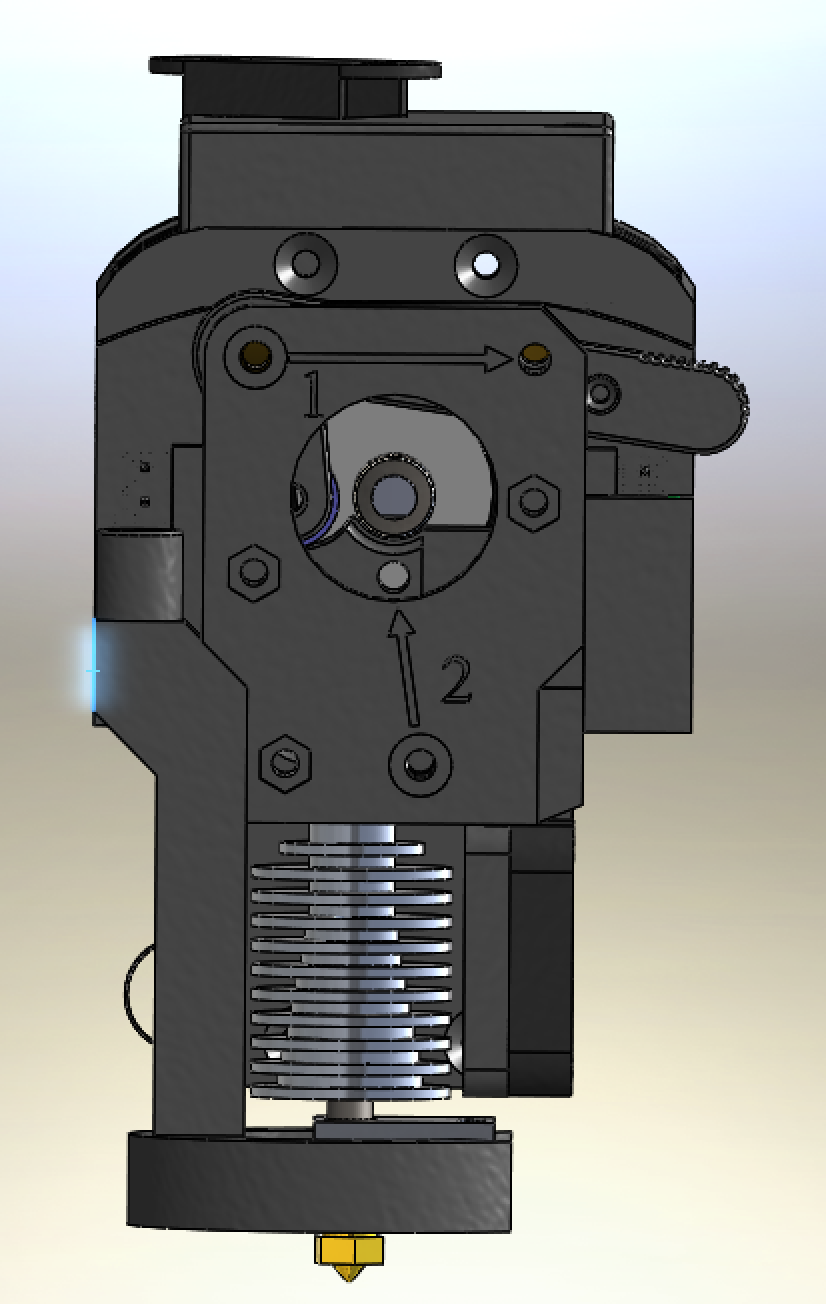

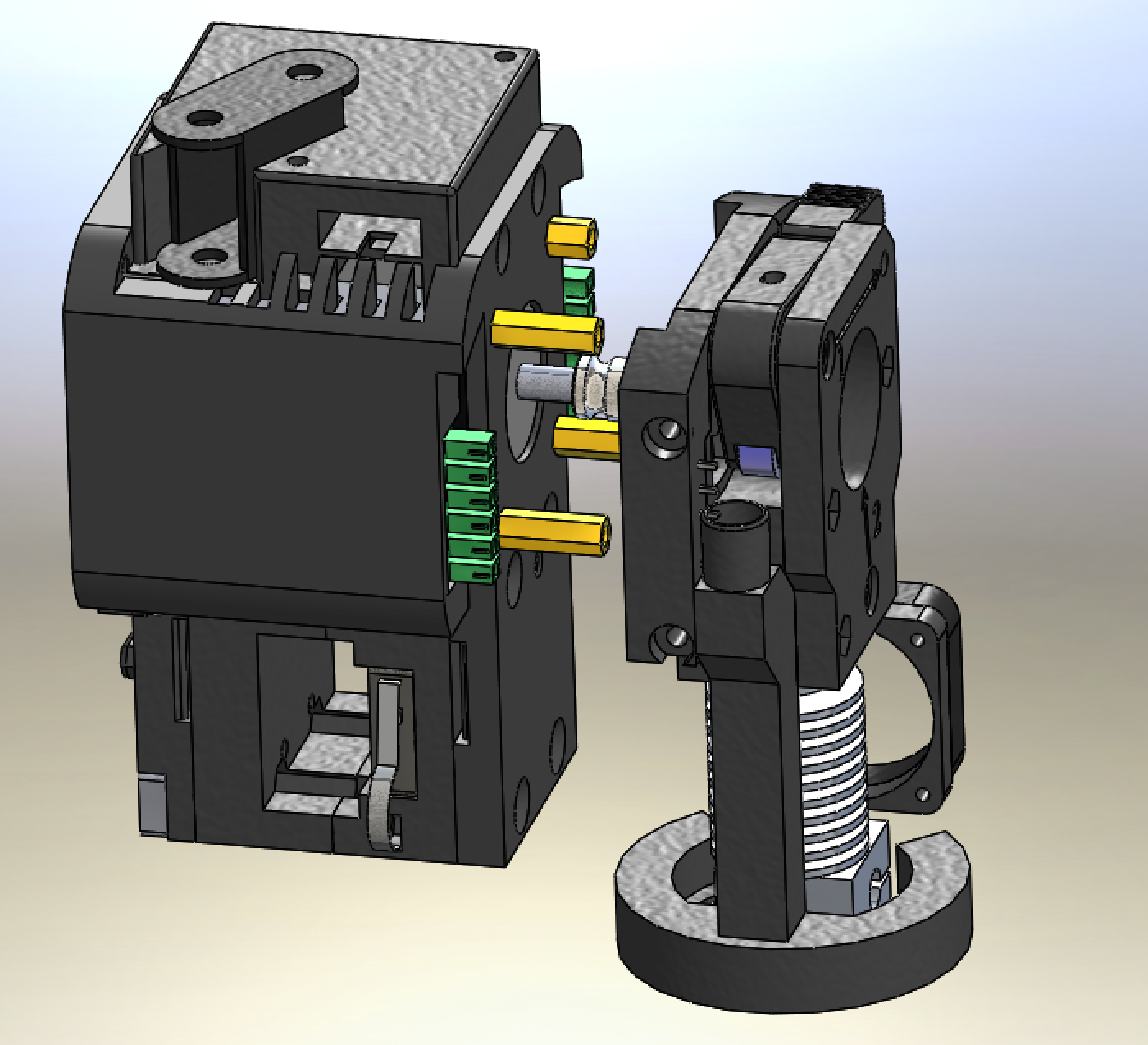

Подскажите, а на съемной головке что за контакты используются? Которые электронику головки с кареткой соединяют.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + MKS SBASE v1.2 + MKS TFT28 v1.2 + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1013
Зарегистрирован: 18 дек 2014, 01:43
