Re: Setar - Делай что должен и ...

Сообщение setar » 04 июн 2017, 10:38

Aseris писал(а):Почему для комерческой модели стол на рельсах? Вместо валов? Ведь стол опирается на 3 винта, направляющие там только чтоб он не елозил по XY?

это унификация - хороший подшипник для вала, с нулевым преднатягом и гладким движением без рывков стоит сопоставимые с рельсом и кареткой деньги.
Alexus12 писал(а):Подскажите, а на съемной головке что за контакты используются? Которые электронику головки с кареткой соединяют.

вот такие forum107/topic11219-465.html#p375995 , до 8А на один контакт
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Setar - Делай что должен и ...

Сообщение Alexus12 » 04 июн 2017, 13:04

Спасибо.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Setar - Делай что должен и ...

Сообщение VitDagger » 06 июн 2017, 19:39

Снимок экрана 2017-05-30 в 17.06.45.png

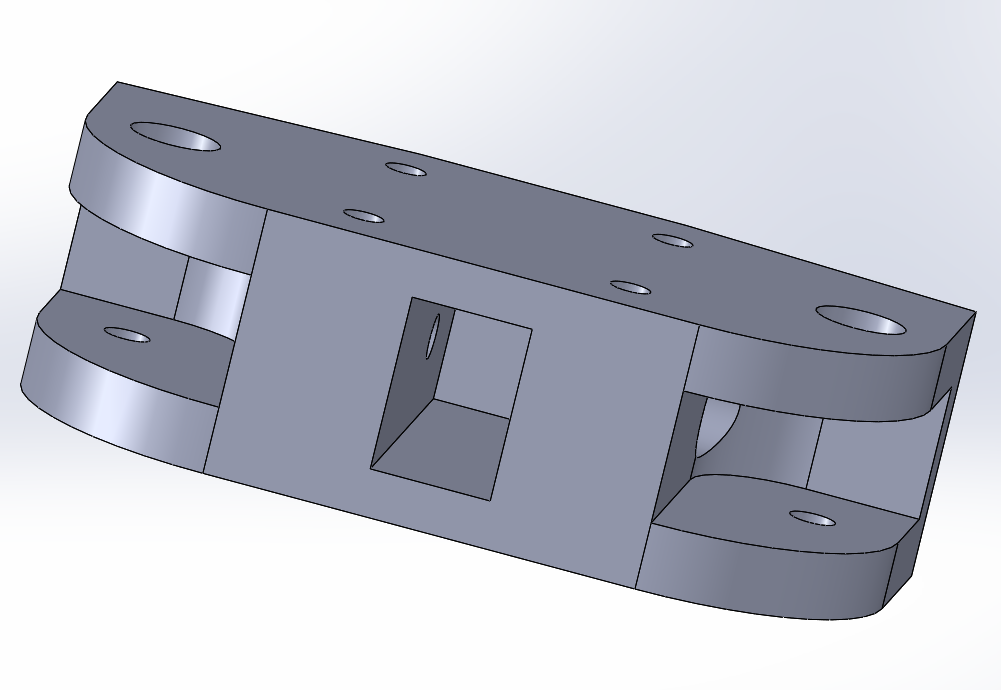

Крепление цельное, без прорези под рельсой? Можно как бы вид снизу на крепление? Хочу такую же попробовать нарисовать, только под 6мм ремень. Рисовать правда толком не умею, но попробую всё же :)

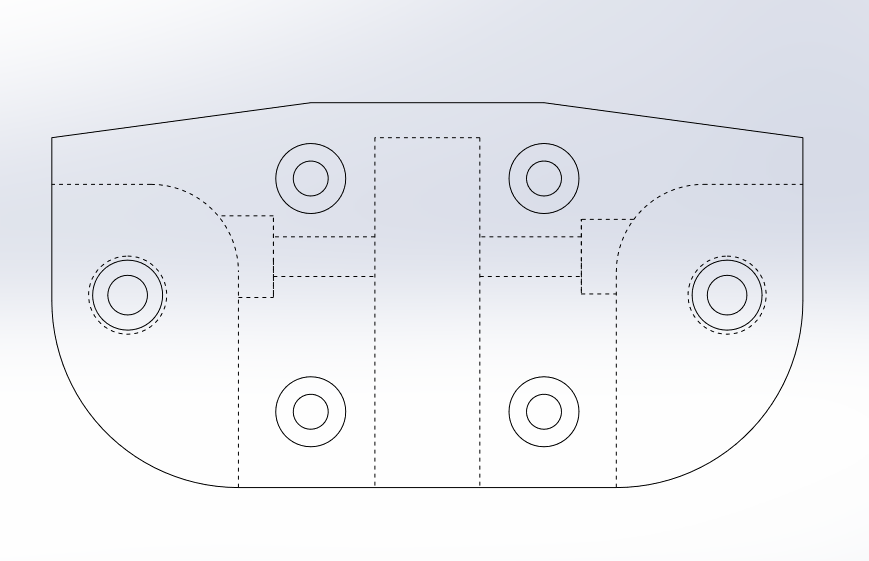

UPD. Набросал нечто вот такое


Что тут не правильно пока не знаю, надо распечатать и попробовать :oops:
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Setar - Делай что должен и ...

Сообщение setar » 06 июн 2017, 23:14

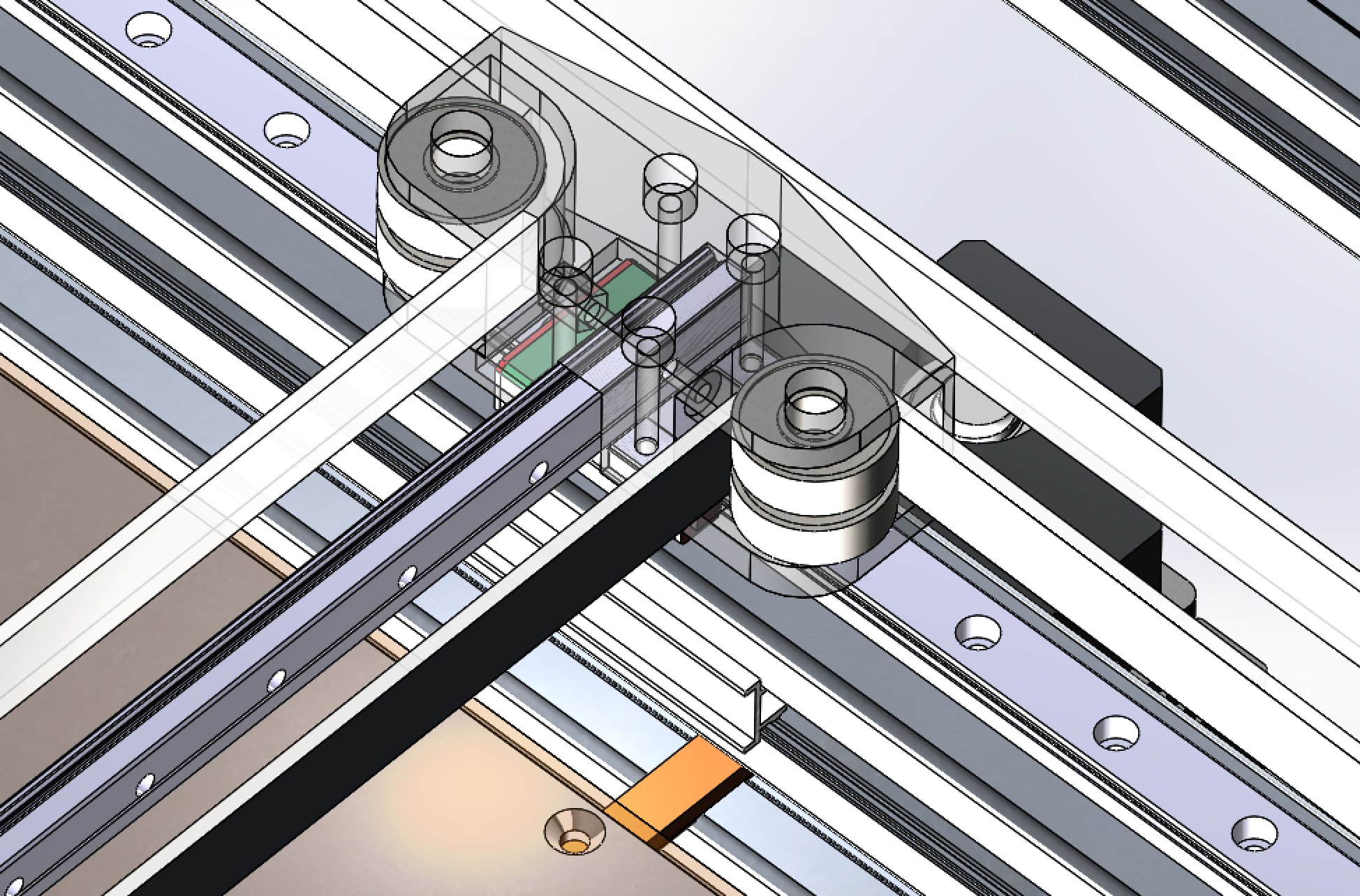

моя идея в том чтобы рельса ребром прижималась к металлу каретки, зазоры рассчитаны так, чтобы там был натяг от вертикальных болтов.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Setar - Делай что должен и ...

Сообщение VitDagger » 07 июн 2017, 07:46

Ага, понял, спасибо
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Setar - Делай что должен и ...

Сообщение Alexus12 » 24 июн 2017, 06:02

А какие подшипники для ремней используются? С буртиками или без?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Setar - Делай что должен и ...

Сообщение setar » 26 июн 2017, 10:43

аналог 608zz только flanged (не помню как они маркируются)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Setar - Делай что должен и ...

Сообщение Alexus12 » 26 июн 2017, 12:45

Они такие большие. Правда и ремень у Вас широкий.
Зубья у ремня не мнутся если обращены к подшипнику?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Setar - Делай что должен и ...

Сообщение setar » 26 июн 2017, 17:17

не, не мнутся, дома так уже больше 2 лет работает, скоро три
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Setar - Делай что должен и ...

Сообщение Alexus12 » 28 июн 2017, 09:34

А где можно скачать для Солидворкса модели рельс и слайдеров? На офсайте никак не могу понять как скачать.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Setar - Делай что должен и ...

Сообщение ilalexey » 28 июн 2017, 09:38

Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Setar - Делай что должен и ...

Сообщение Alexus12 » 28 июн 2017, 16:19

Там нету MGN-12C слайдера, только рельса.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Setar - Делай что должен и ...

Сообщение ilalexey » 28 июн 2017, 16:50

Взять за основу подходящее и подрихтовать?
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Setar - Делай что должен и ...

Сообщение setar » 28 июн 2017, 17:27

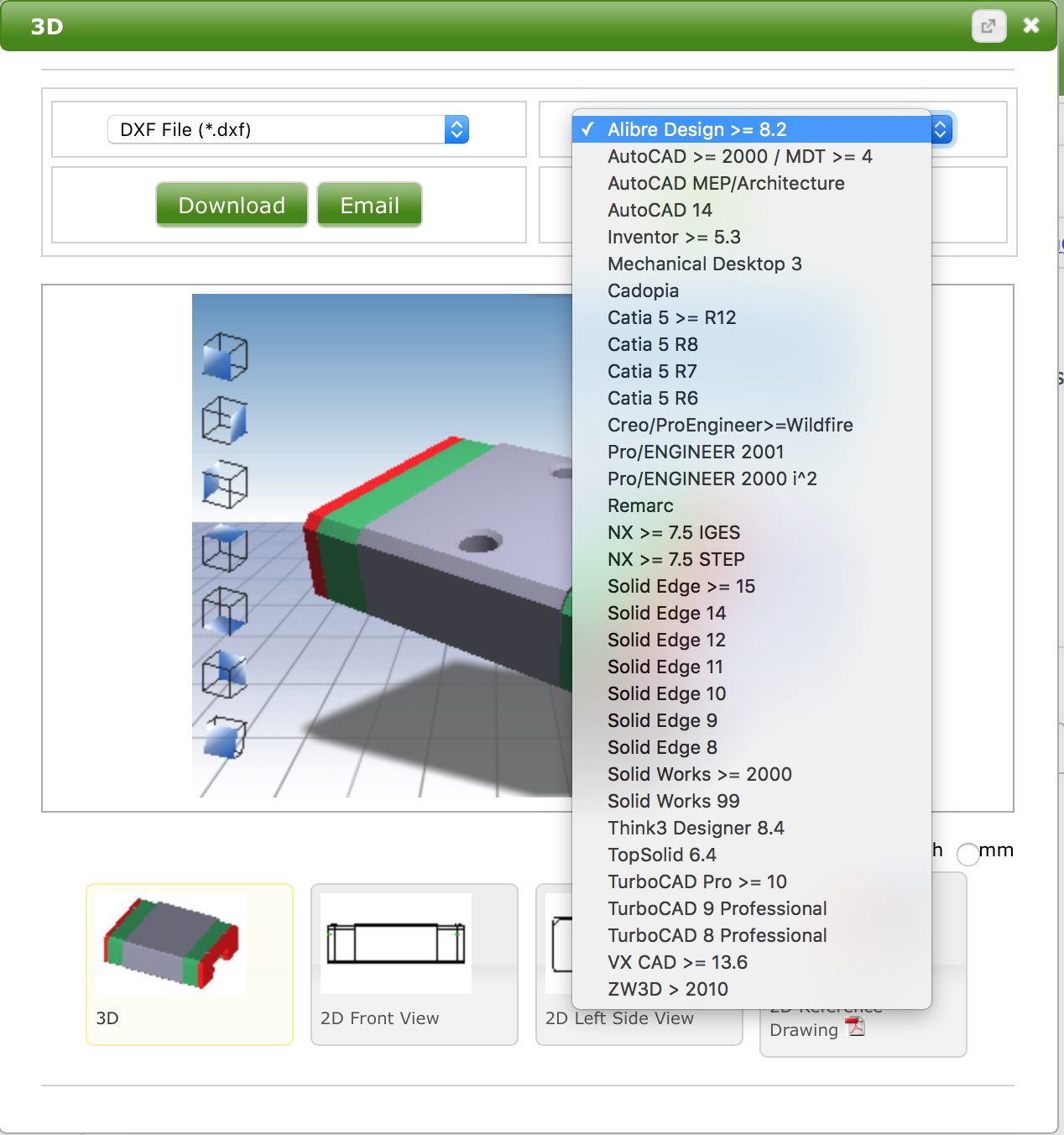

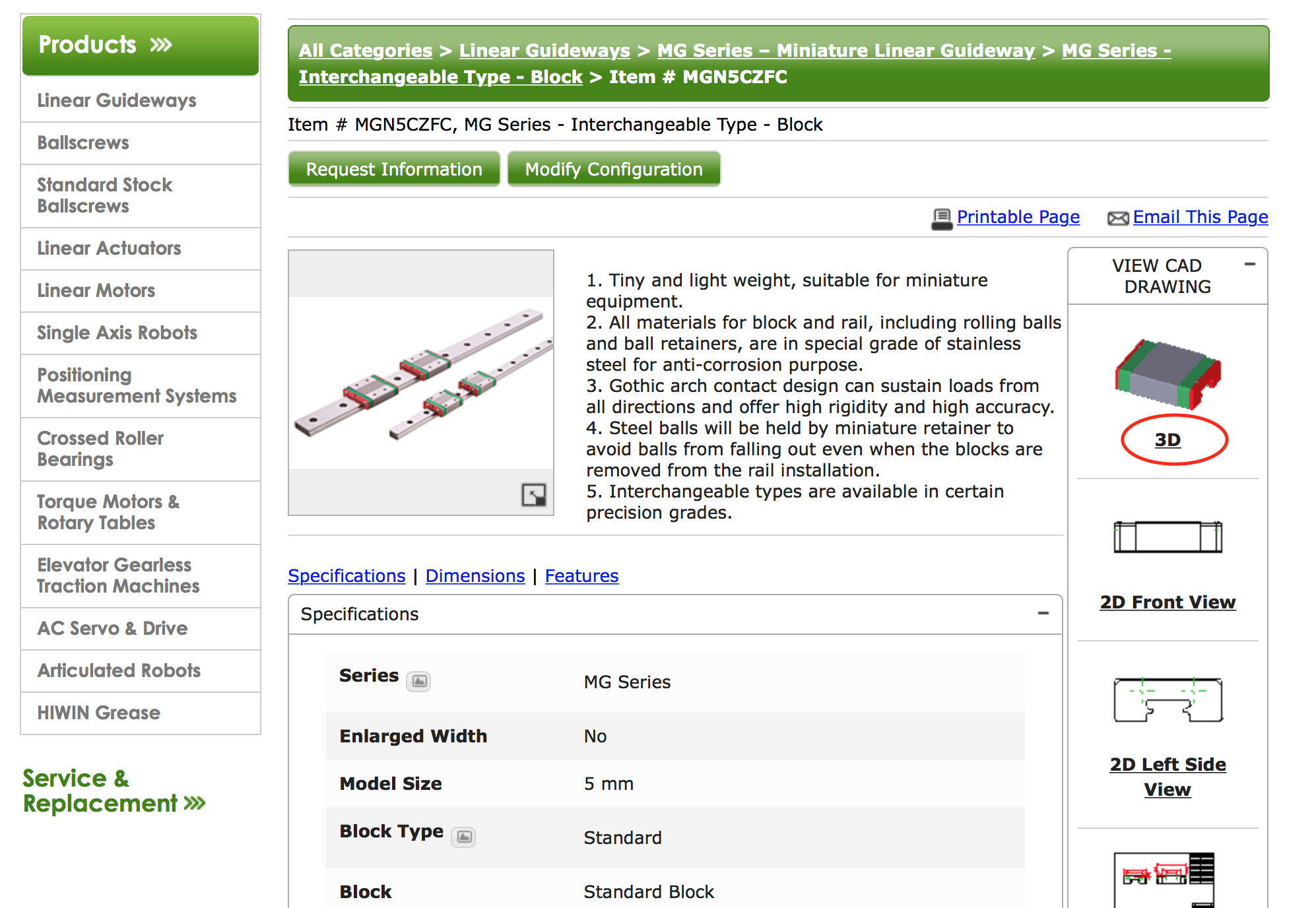

на сайте любого производителя есть все модели для всех CAD
тот же hiwin
там вроде требуется бесплатная регистрация и конкретно для solidWorks маленький сторонний плагин для вставки в программу из сайта.
Вложения
Снимок экрана 2017-06-28 в 16.06.57.png
Снимок экрана 2017-06-28 в 16.06.24.png
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Setar - Делай что должен и ...

Сообщение Alexus12 » 29 июн 2017, 10:10

В том то и дело что не могу найти как там регистрироваться. Для входа есть поля, а как новый аккаунт создать не могу найти.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43
