Re: Станок РобоСтроителя (Механика)

Сообщение demon333 » 07 авг 2008, 16:20

Только почему то таких станков нет в природе,впрочем как и самого способа перемещения,толи все в мире настолько тупые,то ли сопромат и термех на оригинальном сайте станкостроителей не приемлемы. :)
Есть еще один маааленький аспектик....у всех подшипников нет острых кромок,в том числе и на внутреннем кольце,там радиус закругления,поэтому резьба на валу должна быть такая огромная и явно не стандартная...разве что с большого станка и с маленьким подшипником,да не,всеравно херня...вал порядка 50мм в диаметре ,подшипник должен быть с внутренним кольцом от 70мм,а у него радиус закругления кромки 1.5-2мм,он едва касаться кромок резьбы будет.
Аватара пользователя
demon333

Сообщения: 556
Зарегистрирован: 15 авг 2007, 16:54
Откуда: Москва

Re: Станок РобоСтроителя (Механика)

Сообщение bezobraznic » 10 авг 2008, 13:38

Привет всем!! Имеется старый микроскоп Carl Zeiss с большим и точным столом на нём также есть возможность вращения. Интересуют идеи, что из этого добра можно сваять!!!!!??? Фото прилагается.
Вложения
bezobraznic

Сообщения: 4
Зарегистрирован: 23 фев 2006, 13:42
Откуда: Кишинёв

Re: Станок РобоСтроителя (Механика)

Сообщение frig » 10 авг 2008, 13:44

Привет всем!! Имеется старый микроскоп Carl Zeiss с большим и точным столом на нём также есть возможность вращения. Интересуют идеи, что из этого добра можно сваять!!!!!??? Фото прилагается.


ломать такой аппарат это зря.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Станок РобоСтроителя (Механика)

Сообщение bezobraznic » 10 авг 2008, 13:52

Он простоял 20-25 лет украдены все комплектующие осталась станина только механика так что не жалко. Ещё в нём уже стоят шаговые моторы на подачу X-Y. Вот думаю что-бы такое из него сваять!!!!
bezobraznic

Сообщения: 4
Зарегистрирован: 23 фев 2006, 13:42
Откуда: Кишинёв

Re: Станок РобоСтроителя (Механика)

Сообщение lebaon » 10 авг 2008, 17:44

высокоточный фрезер с контролем через микроскоп? лазерную установку ( благо оптика уже есть :D )
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Re: Станок РобоСтроителя (Механика)

Сообщение FireFly » 11 авг 2008, 00:23

эээх красота - ювелирку ваять и бабло зарабатывать :wink:
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Станок РобоСтроителя (Механика)

Сообщение TomaT » 25 авг 2008, 11:23

demon333 писал(а):...Есть еще один маааленький аспектик....у всех подшипников нет острых кромок,в том числе и на внутреннем кольце,там радиус закругления,поэтому резьба на валу должна быть такая огромная и явно не стандартная...


Кто ж мешает токарю пузырь поставить? И не будет радиуса...
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: Станок РобоСтроителя (Механика)

Сообщение EdGull » 25 авг 2008, 11:41

токаря нынче за пузырь не работают
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Станок РобоСтроителя (Механика)

Сообщение Mazayac » 25 авг 2008, 13:28

Кто еще не видел, пара проектов с RCDesign:

http://www.rcdesign.ru/articles/tools/cnc_mechanics

http://www.rcdesign.ru/articles/tools/cnc_offhand
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Станок РобоСтроителя (Механика)

Сообщение Myp » 07 ноя 2008, 16:48

наткнулся тут на старый кассовый принтер
который чеки печатает
очень забавная штукенция оказалась

там печатная головка двигается ровно так же как и у всех матричных принтеров
2 направляющих стержня, на них каретка, и зубчато ременной привод от ШД через шестерёнку

вощем отковырял я оттуда механизм двигания головки(он кстати сам по себе довольно копактный, отпилив лишние торчащие детали можно прям так ставить в станок)
рабочий ход системы примерно равен ширине чека, 7,5 см

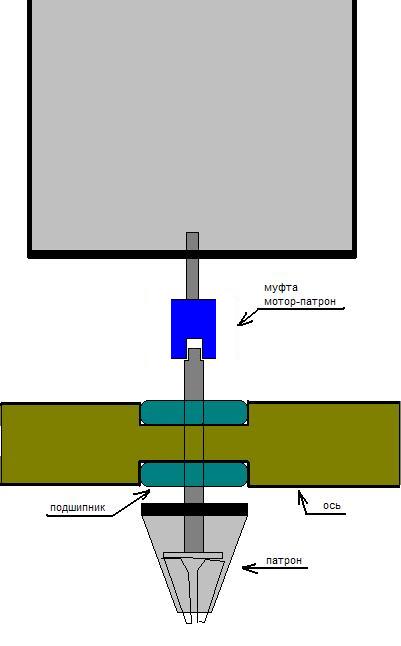

а фрезу очень удобно крепить прям на гнездо для печатающей головки

из него как раз получится Z ось для моего недоделанного станка

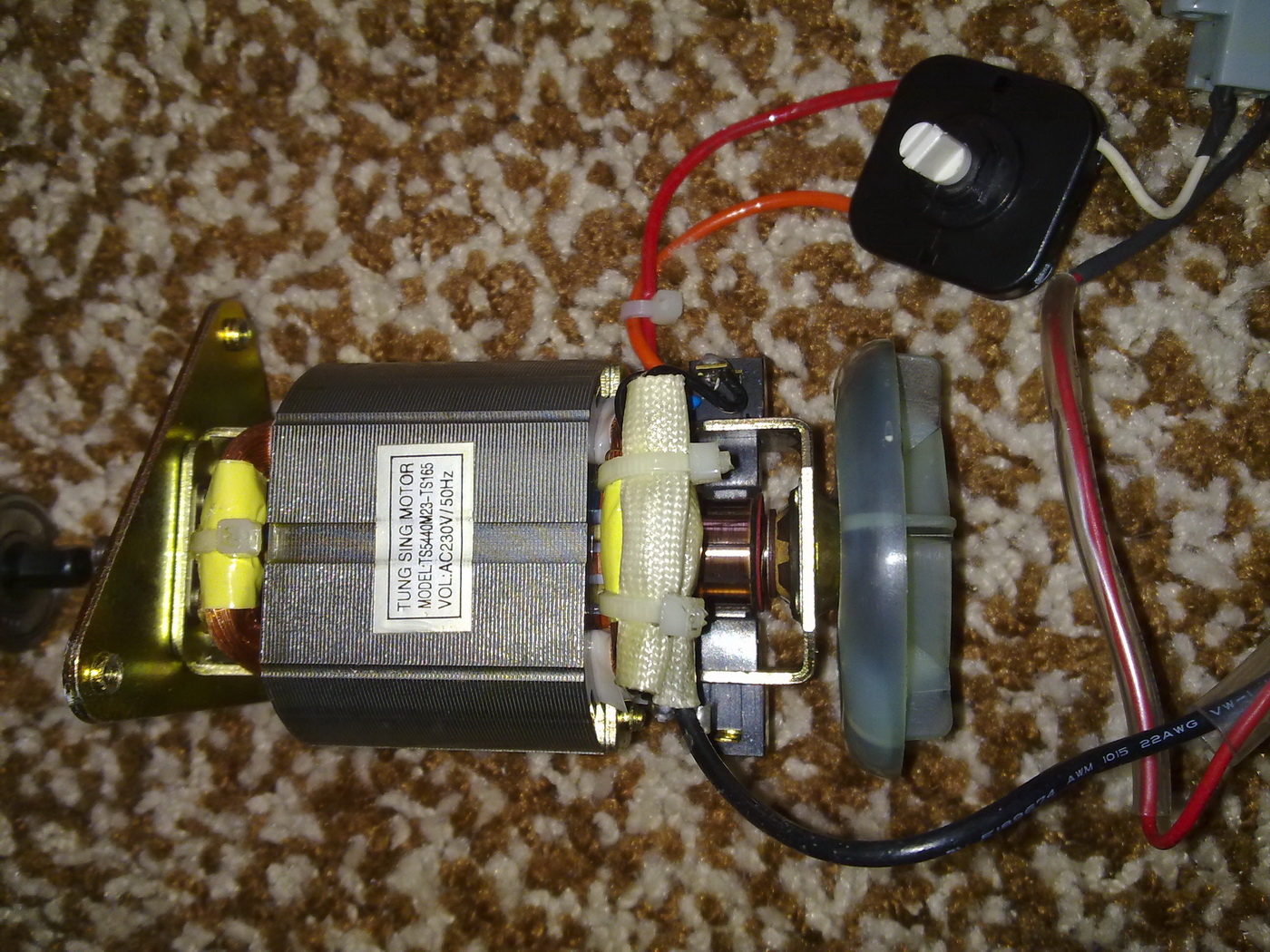

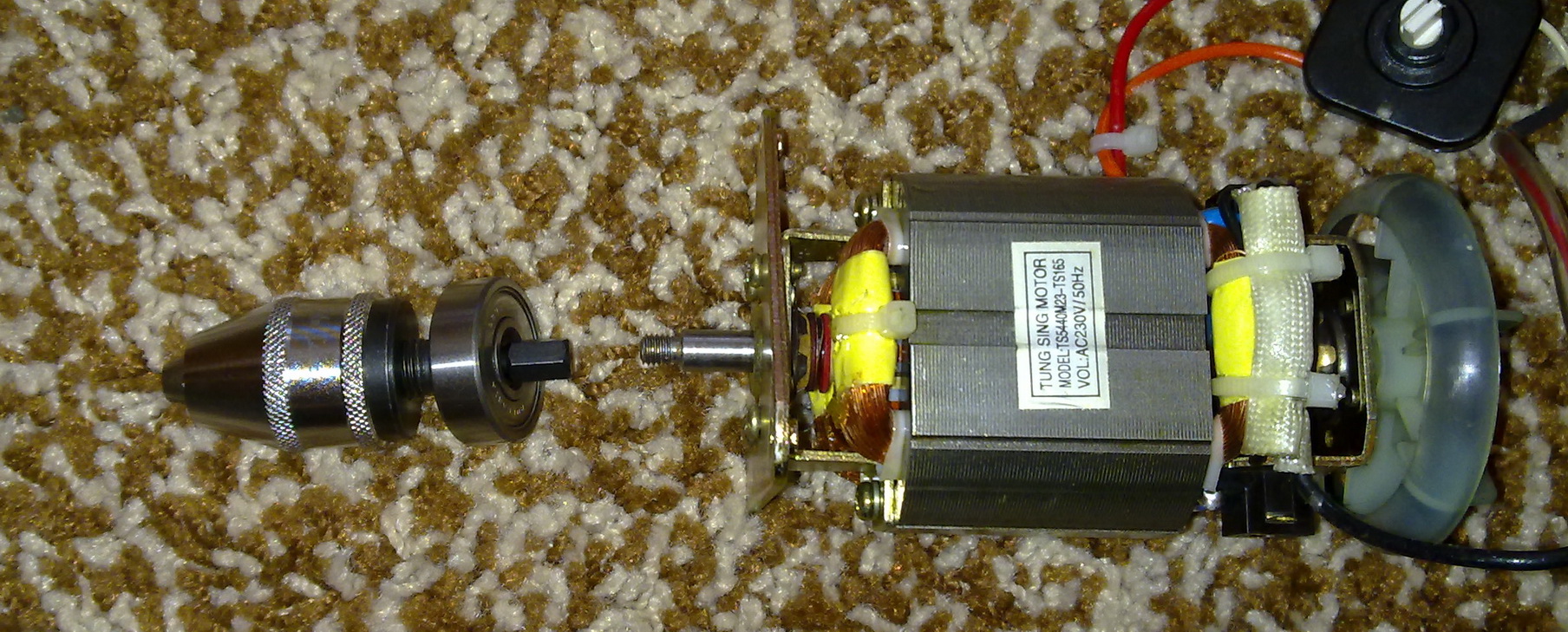

чтобы не напрягать ремень зубчатый, на каретку прицеплю пружину которая будет компенсировать вес мотора фрезы.

7 см высоты хватит ровно на столько чтобы поднимать и опускать фрезу
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17589
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Станок РобоСтроителя (Механика)

Сообщение Master » 08 ноя 2008, 02:00

Если чесно то для оси Z хватит хода и 5 мм, ну я по крайней мере больше не юзал, т. к. делал гравировку на оргстикле и фломзиком рисовал, а продвинутых пиплов которые 3Д на саомдельном фрезеруют очень мало.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Станок РобоСтроителя (Механика)

Сообщение Myp » 10 ноя 2008, 18:37

да я тож 3д не собираюсь
тока рисовать хочу скока в пластике вырезать детали и мб гравировка

для 3д надо станок портального типа делать, а у меня по типу плоттера

зато тут лишнее отрезал ножовкой и сразу куском поставил
не надо ничего придумывать.

пора допаивать 3й канал к драйверу моторов ато у меня тока 2 оси пока распаяно))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17589
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Станок РобоСтроителя (Механика)

Сообщение TomaT » 11 ноя 2008, 00:37

Пересмотрев форумы типа cnczone.ru или chipmaker.ru так не пришел к однозначному мнению по поводу оси Z фрезера. Таскать всю голову или только пиноль шпинделя?
Вот появилась тут у мну идея, а не прикрутить ли на пиноль вместо рейки с червяком, винт ходовой?
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: Станок РобоСтроителя (Механика)

Сообщение Сергей » 11 ноя 2008, 00:45

А какую точность ты планируешь при этом получить?
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Станок РобоСтроителя (Механика)

Сообщение TomaT » 11 ноя 2008, 01:12

На "китайце" хотя б сотку, для начала. Голову то там можно зажать на колоне. Да и мне нах не нужен 3Д (да и не получиться он там) мне бы на "пластилиновом" станке по 10 соток снимать, и не прокачивать мелкую моторику, гоняя маховички "туда-сюда"... :o

Добавлено спустя 12 минут:
Сотку по "разрешению", не по точности ессно. Там до нее "как до Китая раком"
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов
