Re: Станок РобоСтроителя (Механика)

Сообщение FireFly » 03 авг 2008, 21:23

да лан, он не такой альтруист как EdGull :D то же наблюдал, смотрел, смекал :wink:
в этом станке ничего сверх того что я ранее сказал нету
1. копусные детали - стальной профиль (на металобазах копейки за километр)
2. направляющие аналогишные из пурелоджика
3. двигло от туда же
4. контроллеры вообще фигня...
5. шпиндель заводского изготовления - крессы к примеру не хуже того который в комплекте первых двух вариантов

Вопрос в другом... это есть уже готовое и настроенное, а при условии самостоятельной сборки себестоимость станка будет раза в три дешевле...если руки конечно есть :wink:
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Станок РобоСтроителя (Механика)

Сообщение Ande » 03 авг 2008, 22:21

FireFly писал(а):да лан, он не такой альтруист как EdGull :D то же наблюдал, смотрел, смекал :wink:
в этом станке ничего сверх того что я ранее сказал нету

Про альтруизм промолчу, цены конечных продуктов немного отличаются, но
сходство есть: человек что-то разрабатывает он-лайн, а потом
это что-то в том же он-лайн и продает :wink:

По поводу станка - не люблю спорить и не буду. :no:
Аватара пользователя
Ande

Сообщения: 83
Зарегистрирован: 17 июл 2008, 14:21
Откуда: Тольятти
прог. языки: Delphi, Bascom

Re: Станок РобоСтроителя (Механика)

Сообщение FireFly » 03 авг 2008, 22:29

а хто спорит то :) яж написал - есть руки и желание - делаем сами, нет - покупаем, твой вариант очень даже вполне :wink: я просто пояснил, что подобный станок реально сваять дома и ничего в нем уникального нет - все комплектующие имеюцо в продаже.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Станок РобоСтроителя (Механика)

Сообщение EdGull » 05 авг 2008, 08:57

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Станок РобоСтроителя (Механика)

Сообщение Myp » 05 авг 2008, 09:29

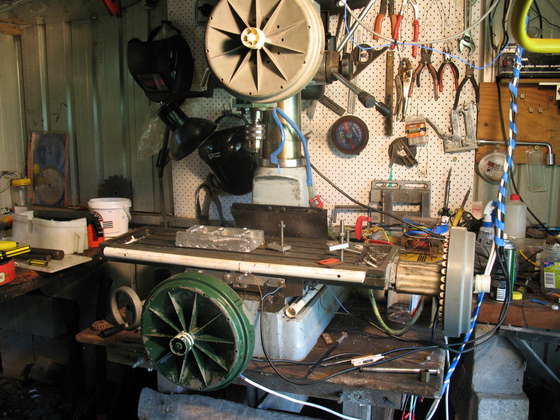

вот чо нашёл в сети...

CNC станок
приод от моторов 3х стиральных машин....
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17537
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Станок РобоСтроителя (Механика)

Сообщение =DeaD= » 05 авг 2008, 09:31

А станка на приводах от мопедов нету? :ROFL:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Станок РобоСтроителя (Механика)

Сообщение demon333 » 05 авг 2008, 17:13

FireFly писал(а):1. для стола (ось Х) - http://www.purelogic.ru/metal_rail_cyl.html
2. для остальных осей - http://www.purelogic.ru/metal_lm.html
Диаметр направляющих сответственно будет зависить от конечных размеров рабочего поля. Пока больше 20см на 20см не планирую ибо чем больше тем дороже получается :)

Ты в курсе что ось в этих блоках не жестко фиксирована,а плавающая 1.5град? Даже два блока вместе на одной оси имеют небольшой люфт,хз откуда...у меня есть такие блоки дома,проверял.

Добавлено спустя 2 минуты 22 секунды:
FireFly писал(а):они много где есть, тока вот стоимость у них не гуманная для домашнего станка и для обработки металла они слабоваты - максимум цветной грызть :)

Даже у самого маленького допустимая нагрузка в тонну,разве не достаточно для стали?Тем более что их целый ряд по нагрузке,выбирай...
Аватара пользователя
demon333

Сообщения: 556
Зарегистрирован: 15 авг 2007, 16:54
Откуда: Москва

Re: Станок РобоСтроителя (Механика)

Сообщение FireFly » 05 авг 2008, 17:44

demon333 писал(а):Даже у самого маленького допустимая нагрузка в тонну,разве не достаточно для стали?Тем более что их целый ряд по нагрузке,выбирай...


цена большая - для хобби перебор :(
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Станок РобоСтроителя (Механика)

Сообщение demon333 » 05 авг 2008, 20:25

FireFly писал(а):цена большая - для хобби перебор :(

Ну граница цен для хобби размыта.Если мне память не изменяет,один такой блочек я покупал за 120-130 баксов,но вот сегодня стал обладателем вот такого девайса
http://www.robotshop.ca/home/products/r ... uator.html
При близкой цене это почти пол-станка.Я правда брал для других целей,да и усилие в 150кг вроде как и не к чему,но вещь!!!
Аватара пользователя
demon333

Сообщения: 556
Зарегистрирован: 15 авг 2007, 16:54
Откуда: Москва

Re: Станок РобоСтроителя (Механика)

Сообщение EdGull » 05 авг 2008, 20:47

где и почем брал?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Станок РобоСтроителя (Механика)

Сообщение demon333 » 05 авг 2008, 22:41

EdGull писал(а):где и почем брал?

Что именно? Шариковую направляющую в Москве в Сервотехнике,а актюатор- там откуда ссылка и по той же цене что в ней.
Аватара пользователя
demon333

Сообщения: 556
Зарегистрирован: 15 авг 2007, 16:54
Откуда: Москва

Re: Станок РобоСтроителя (Механика)

Сообщение EdGull » 06 авг 2008, 08:07

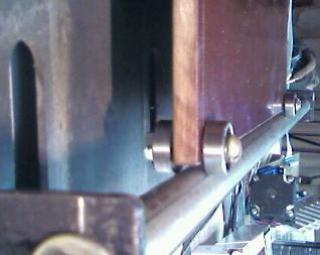

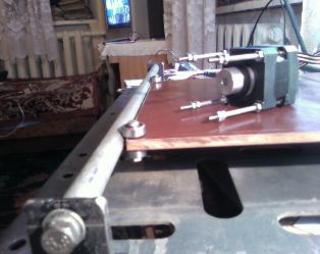

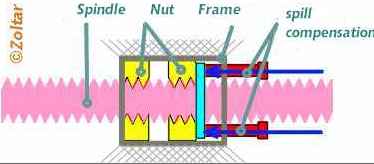

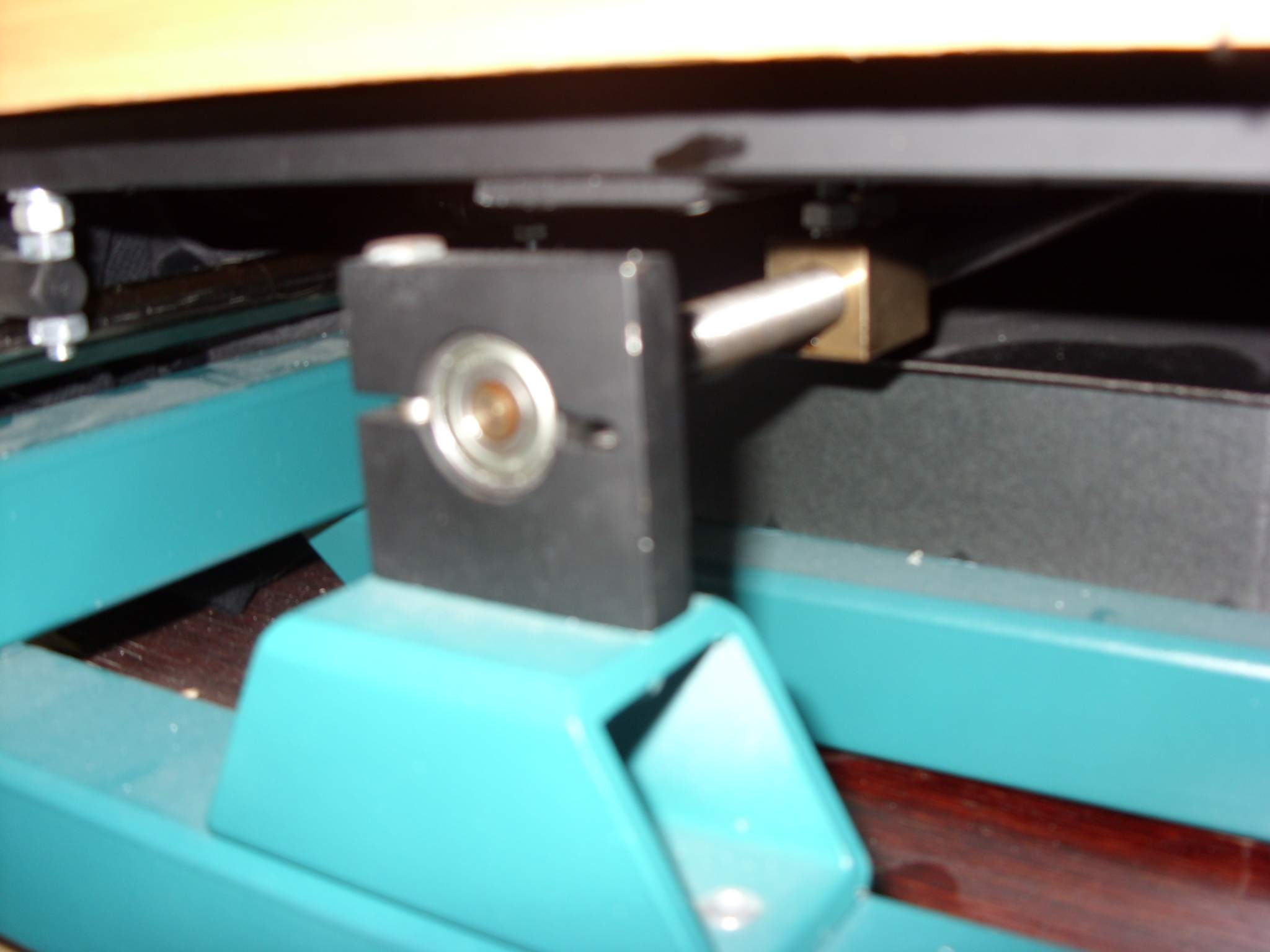

сложу сюда еще интересные решения
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Станок РобоСтроителя (Механика)

Сообщение Ande » 06 авг 2008, 10:46

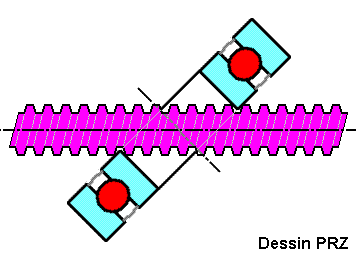

Верхняя картинка - класс!
Очень оригинально и просто :Bravo:
Аватара пользователя
Ande

Сообщения: 83
Зарегистрирован: 17 июл 2008, 14:21
Откуда: Тольятти
прог. языки: Delphi, Bascom

Re: Станок РобоСтроителя (Механика)

Сообщение demon333 » 07 авг 2008, 15:41

Ande писал(а):Верхняя картинка - класс!
Очень оригинально и просто :Bravo:

А это ничего что вместо рабочей поверхности из 3-ех ниток резьбы работать будет всего 2 точки? Я думаю недолговечно,ненадежно и абсолютно без передачи какого либо усилия.К тому же надо предусмотреть регулируемый способ крепления подшипника для выборки зазора и предустановки.
Аватара пользователя
demon333

Сообщения: 556
Зарегистрирован: 15 авг 2007, 16:54
Откуда: Москва

Re: Станок РобоСтроителя (Механика)

Сообщение EdGull » 07 авг 2008, 15:56

здесь флеймить по этому поводу не будем
на оригинальном сайте станкостроителей эту тему обсосали и пришли к выводу что всё там в шоколаде.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
