Re: Станок РобоСтроителя (Механика)

Сообщение Широкий » 11 июн 2008, 08:43

Я хочу вместо втулок сделать подшипниковую подвеску и 2 направляющих на сторону. Квадрат стальной или алюминиевый поставить ромбом, а к его плоскостям подшипники по 2 на сторону. в этом топике уже мой рисунок на эту тему есть, но там уголок вместо квадрата.
По идее прочность должна возрасти за счет дублирования направляющих.
Станок будет сподвижным порталом, чтобы минимизировать потери хода.
Аватара пользователя
Широкий

Сообщения: 185
Зарегистрирован: 25 сен 2006, 20:56
Откуда: Можайск
Skype: rtt1971
прог. языки: Java, C++
ФИО: АВ

Re: Станок РобоСтроителя (Механика)

Сообщение hudbrog » 13 июн 2008, 20:51

Так, чисто поржать. Какие бывают CNC
http://www.youtube.com/watch?v=quN37YskoaM
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Станок РобоСтроителя (Механика)

Сообщение Master » 14 июн 2008, 01:03

Я в шоке.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Станок РобоСтроителя (Механика)

Сообщение lebaon » 15 июн 2008, 17:13

браво! вот как надо делать роботов!
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Re: Станок РобоСтроителя (Механика)

Сообщение EdGull » 15 июн 2008, 19:39

ну и нафига тогда делать станок??? :ROFL:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Станок РобоСтроителя (Механика)

Сообщение EdGull » 03 авг 2008, 11:43

вот в этой статье http://www.rcdesign.ru/articles/tools/cnc_offhand
указаны вот такие шариковые направляющие SBS15SL




яндекс с гуглей ничего вразумительного ответить не смогли.
где можно купить кроме Сервотехники такие или аналоги?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Станок РобоСтроителя (Механика)

Сообщение FireFly » 03 авг 2008, 17:57

они много где есть, тока вот стоимость у них не гуманная для домашнего станка и для обработки металла они слабоваты - максимум цветной грызть :)
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Станок РобоСтроителя (Механика)

Сообщение EdGull » 03 авг 2008, 18:09

а мне окромя пластика и дяральки ничего больше нафиг не нать
а чё посоветуешь?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Станок РобоСтроителя (Механика)

Сообщение FireFly » 03 авг 2008, 20:47

хм... ну вообще главная весч в любом станке это жесткость конструкции, от нее напрямую зависит точность и надежность. Пока кроме "ласточкиного хвоста" ничего лучше не придумали (не тот что у тебя на картинки - это с шариками). Проблема в том что направляющие эти в продаже представлены тока в качестве готовых решений (проксон к примеру - готовые столы 2-х координатные) и стоимость их то же не радует + это китай... Можно поискать школьные фрезерные станки - там железка очень неплохая, Но эт то же как нарвешся.

Если отразить обработку стали (и на худой конец бронзы), остановится максимум на дюрале, то надо прикинуть конструкцию станка в общем. Опустим вариант с подвижным потралом (стол неподвижный), так как этот вариант должен иметь мощнецкие направляющие по оси Х (на них висит конструкция портала с двумя осями + нагрузка при работе = задница). ИМХО ниболее удачным вариантом в плане "себестоимость и эффективность" будет вариант с подвижным столом. Для себя я присмотрел в пурелоджике:
1. для стола (ось Х) - http://www.purelogic.ru/metal_rail_cyl.html
2. для остальных осей - http://www.purelogic.ru/metal_lm.html
Диаметр направляющих сответственно будет зависить от конечных размеров рабочего поля. Пока больше 20см на 20см не планирую ибо чем больше тем дороже получается :)
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Станок РобоСтроителя (Механика)

Сообщение Ande » 03 авг 2008, 20:52

EdGull писал(а):а мне окромя пластика и дяральки ничего больше нафиг не нать
а чё посоветуешь?


Может тебе такой взять? http://www.cnc-magic.ru/ :good:
Аватара пользователя
Ande

Сообщения: 83
Зарегистрирован: 17 июл 2008, 14:21
Откуда: Тольятти
прог. языки: Delphi, Bascom

Re: Станок РобоСтроителя (Механика)

Сообщение FireFly » 03 авг 2008, 21:02

Ande писал(а):Может тебе такой взять? http://www.cnc-magic.ru/ :good:

+ шпиндель еще евров эдак под 600 :wink:
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Станок РобоСтроителя (Механика)

Сообщение Ande » 03 авг 2008, 21:05

Он вместе с фрезером
Аватара пользователя
Ande

Сообщения: 83
Зарегистрирован: 17 июл 2008, 14:21
Откуда: Тольятти
прог. языки: Delphi, Bascom

Re: Станок РобоСтроителя (Механика)

Сообщение EdGull » 03 авг 2008, 21:08

сенкс, не видел раньше этого станочка.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Станок РобоСтроителя (Механика)

Сообщение FireFly » 03 авг 2008, 21:11

я про хороший :wink: с которым все что заявлено можно делать
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Станок РобоСтроителя (Механика)

Сообщение Ande » 03 авг 2008, 21:15

Ну, если честно, себе такой взял :oops:
Наблюдал за его разработкой на cnczone с самого начала.
Там есть Alex_spb - это аналог EdGull, но только на cnczone :D
Это его детище.
Вложения

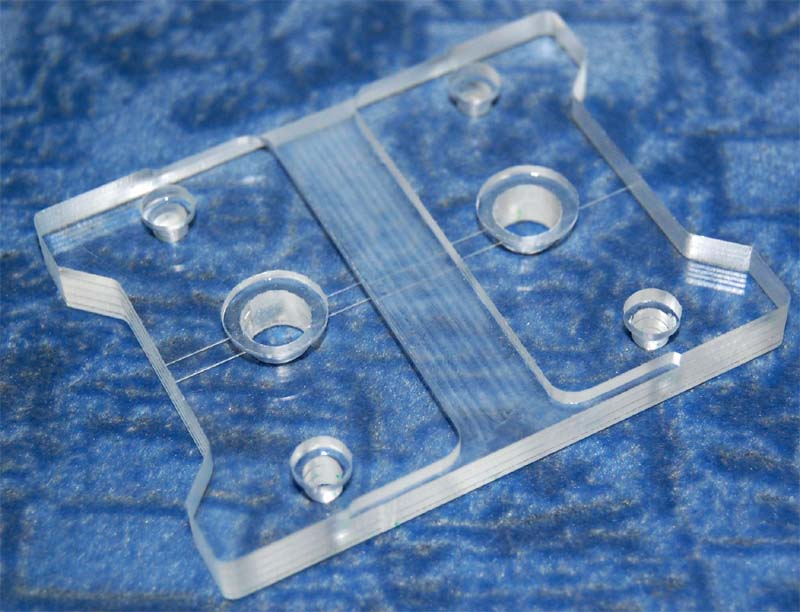

Вот кстати недавно нафрезеровал
Аватара пользователя
Ande

Сообщения: 83
Зарегистрирован: 17 июл 2008, 14:21
Откуда: Тольятти
прог. языки: Delphi, Bascom
