Re: Станок РобоСтроителя (Механика)

Сообщение Myp » 20 сен 2009, 17:39

купил тут домой блендер новый
в старом пластиковая чаша совсем потрескалась

и старый конечно разобрал
внутри оказался милейший моторчик 2х скоростной
производства братьев корейцев


тут я сразу понял, вот он!! фрезер для фрезерного станка

идея такова
вот примерный вид механизма

берём патрон маленький который зажимает фрезу ставим туда шпильку с резьбой и гладким хвостом(сейчас там М9 с шестигранным хвостом)

ещё вопрос, как лучше соединить М9 (патрон) и М5 (мотор)?
я пока придумал взять длинную гайку М5, в ней пропилить паз, а конец шпильки М9 сточить в виде лопатки и вставить в паз свободно, дабы компенсировать несоосность и вибрацию мотора,
патрон с шпилькой М9 ставим в подшипники которые крепим на оси станка
сверху ставим этот мотор и... фрезеруем :)
.JPG


как по вашему, стоит заморачиваться?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Станок РобоСтроителя (Механика)

Сообщение FireFly » 20 сен 2009, 17:46

врядли он обладает нужной мощностью для фрезерования, для гравировки може и пойдет.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Станок РобоСтроителя (Механика)

Сообщение Duhas » 20 сен 2009, 18:05

ну блендеры средненькие ватт по 400 обычно ) мясо рубить ножом и тд тоже не так легко )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Станок РобоСтроителя (Механика)

Сообщение Myp » 20 сен 2009, 18:19

300 ватт на нём было написано
обычные ручные дремели вобще по 150 ватт бывают и ничего, нормально
металл я собсно и не собираюсь фрезеровать
мне бы пластик фигурно резать, фрезой 1мм

меня волнует разумность моей схемы крепления самого механизма
можно ведь патрон фрезера ставить в двух подшипниках на ось?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Станок РобоСтроителя (Механика)

Сообщение Duhas » 20 сен 2009, 18:22

по идее и нужно.. только вот я бы муфту придумал какую между патроном .. с пропилами смещенными на 90 градусов.. штуки 3-4....
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Станок РобоСтроителя (Механика)

Сообщение Myp » 20 сен 2009, 19:45

зачем?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Станок РобоСтроителя (Механика)

Сообщение Duhas » 20 сен 2009, 20:02

чтоб биений не было как в твоем варианте и соосность скомпенсировать...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Станок РобоСтроителя (Механика)

Сообщение Myp » 20 сен 2009, 20:11

их и так не будет
там же муфта не жёсткая
в прорезь муфты свободно будет входить плоский хвост патрона
соосность будет скомпенсирована и биения тоже не будут влиять
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Станок РобоСтроителя (Механика)

Сообщение galex1981 » 20 сен 2009, 20:37

А если попробовать соединить 2мя шестеренками, у которых резьба под углом идет? Сцепление будет железное.
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Станок РобоСтроителя (Механика)

Сообщение Master » 21 сен 2009, 12:39

Лучше не мудрить, а время потраченное на попытку состыковки использовать на поиск токаря, который выточит нормальную муфту.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Станок РобоСтроителя (Механика)

Сообщение Myp » 21 сен 2009, 13:35

очередная проблема неразрешимая

в патроне резьба М9 под хвостовик
немогу нигде купить такой болт
есть либо М8 либо сразу М10 и М12
дробные не продаются..

родной хвостовик патрона вобще короткий и сделан под шестигранник...

Добавлено спустя 1 минуту 38 секунд:
хз как мне шестигранник в подшипник поставить...

или итти покупать плашку на 9 (тоже вопрос где купить) и нарезать из 10 мм болта
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Станок РобоСтроителя (Механика)

Сообщение Master » 21 сен 2009, 13:36

Там и резьба скорее всего не стандартная.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Станок РобоСтроителя (Механика)

Сообщение Myp » 21 сен 2009, 13:41

да нет метрическая, я штангенциркулем померял
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Станок РобоСтроителя (Механика)

Сообщение Master » 21 сен 2009, 13:43

А руками ровно резьбу нарежешь?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Станок РобоСтроителя (Механика)

Сообщение Myp » 21 сен 2009, 14:05

ВО!

откопал в закромах старую отвёртку под шестигранные биты

отрежу от неё нужный кусок

Добавлено спустя 44 секунды:
Master писал(а):А руками ровно резьбу нарежешь?

хз в детстве было дело нарезал дедушкиными плашками
щас хз уже, но вроде это не сложно было...

Добавлено спустя 7 минут 23 секунды:

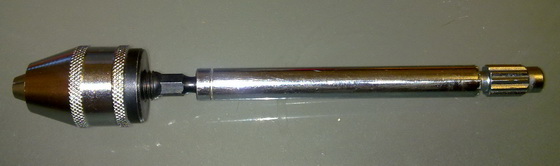

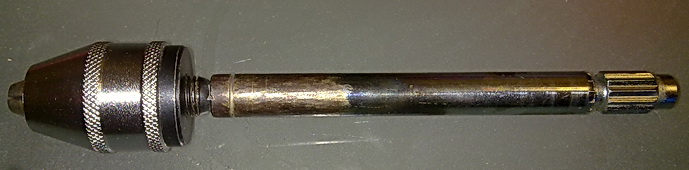

вот примерно так будет

надо тока отпилить кончик хвоста лишний после проточки

я думаю сначала маленько завальцевать отверстие под шестигранник в отвёртке, а потом раскалить отвёртку и вбить в горячую шестигранник.
чтоб прочно сидело...
