Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Arsen » 14 янв 2009, 11:53

Master писал(а):Вместо фанеры лучше использовать мебельный ламинированный ДСП (именно ламинированный) он зачастую намного ровнее чем фанера и не имеет присущей фанере волнистости.


Предпочтительнее ламинированный ДСПшный подоконник. Его толщина как минимум вдвое больше мебельного ДСП, следовательно - жёсткость соответственно лучше. И масса больше, вибрации гасить будет гораздо лучше.
Железный Феликс: http://ironfelix.ru
Arsen

Сообщения: 110
Зарегистрирован: 11 окт 2004, 20:41
Откуда: Березники

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 14 янв 2009, 23:52

Блин все ошибки вылазят после того как уже все свинтил, начинаешь приделывать следующую деталь и понимаешь что не там отрезал и не там отверстия высверлил :%)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение EdGull » 15 янв 2009, 00:53

а вот для этого и придумали солидворкс :wink:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 15 янв 2009, 02:34

Ага я пока в нем научусь работать можно будет успеть 2 станка сделать :)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение EdGull » 15 янв 2009, 08:53

ну тогда не не жалуйся :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение RoboTok » 15 янв 2009, 18:48

Master слушай дяду Эдуарда, он плохое не посоветует.
И будеш радовать нас не кривыми поделками, а красивыми механическими устройствами :good:

П.С.
Я СолидВоркс освоил за пару дней с учебным пособием, которое шло в комплекте с красивыми картинками :roll:
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение EdGull » 15 янв 2009, 19:56

а я ваще как истенный лентяй, по видекурсам его изучал... :oops:
но книжек у меня по нему килограма 3-4 будет.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Сергей » 15 янв 2009, 22:56

видео курс +1 :D
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 15 янв 2009, 23:54

Ну вообщем тонким чутьем и 2-мя днями сверления получилась рама, нада еще откосы сделать.

Добавлено спустя 2 минуты 19 секунд:
Ось Y можно перемещать вверх-вниз с шагом 2 см.
Вложения

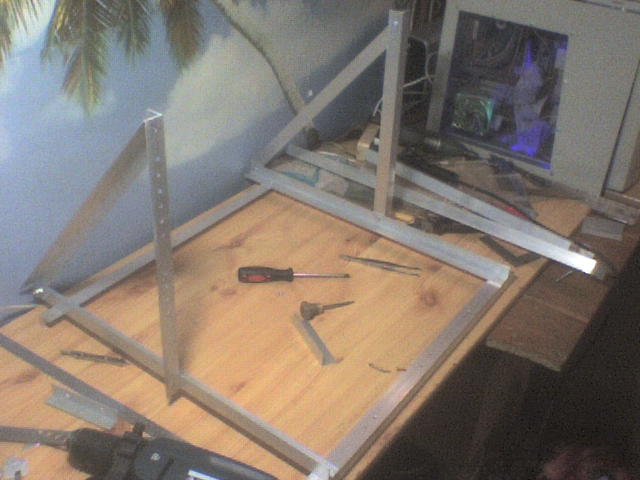

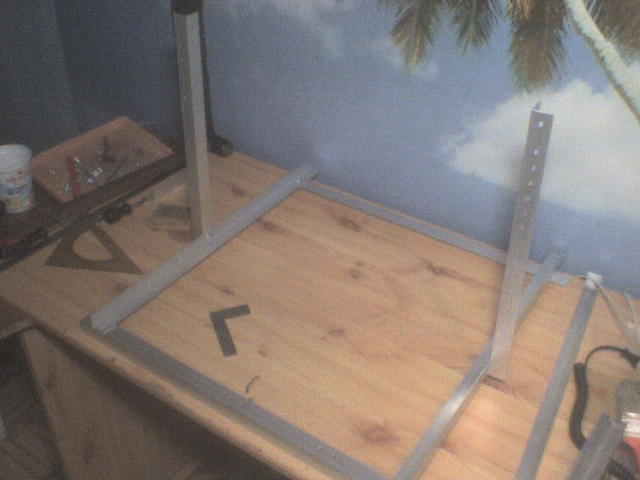

Собсна рама без откосов

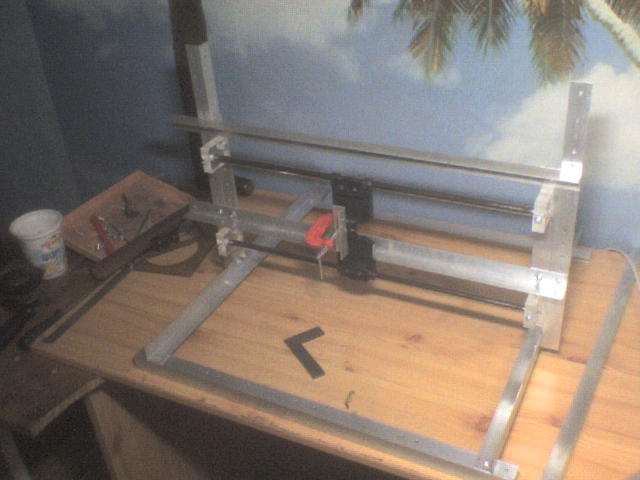

Предварительная примерка Y оси.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 18 янв 2009, 03:44

И вот еще один день сверления и пиления. Изготовил крепления для направляющих оси Х, аналогичные тем, что для оси У.
Седня так же сделал новую детель, узел крепления подшипника винта, кстати предмет долгих дискуссий на форума ЧПУ.
Вложения

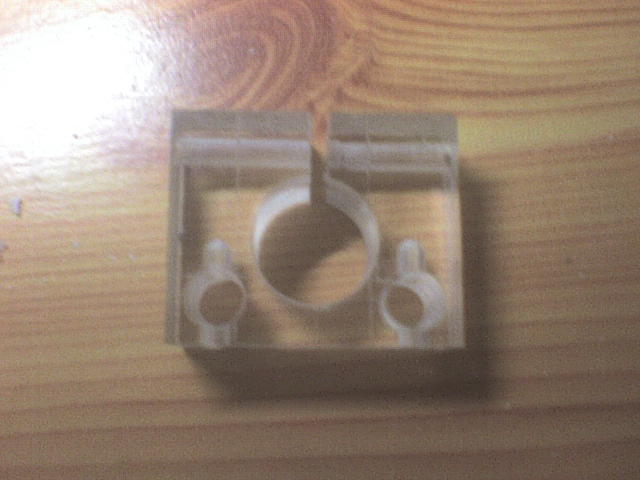

Собсна сам узел крепления.

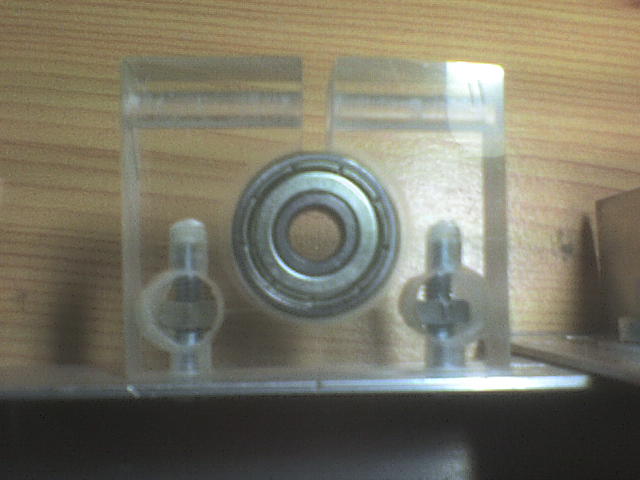

Уже с подшипником и прикручен на свое место.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение bolt » 18 янв 2009, 22:18

наличие такого подшипника превращает ходовой винт в третью направляющую. Ее соответственно тож надо достаточно точно выставить :(
bolt

Сообщения: 281
Зарегистрирован: 01 дек 2008, 19:21

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 19 янв 2009, 00:59

Само сабой. Когда будет установлена гайка на каретке, делаем следующее:
1. Загоняем каретку до упора влево, фиксируем подшипник.
2. Загоняем каретку до упора вправо, фиксируем подшипник. Возможно корректируем по высоте.
3. Корректируем чтобы легко ходило.
4. Все. :)
Вот еще пара фоток за седня.

Добавлено спустя 11 минут 12 секунд:
Хотел чтобы обойтись вообще без токарных работ, но ДШИ-200 мне попались с коническим валом, а на нем закрепить шланг ну просто никак, поэтому единственным элементом изготовленным токарем будут муфты соединения винта и ШД. Но если использовать ШД от принтера то вполне оправдан вариант, использования в качестве муфты куска резиного кислородного шланга (они есть разных диаметров), пробывал на своем предыдущем станке, очень даже хорошо.
Вложения

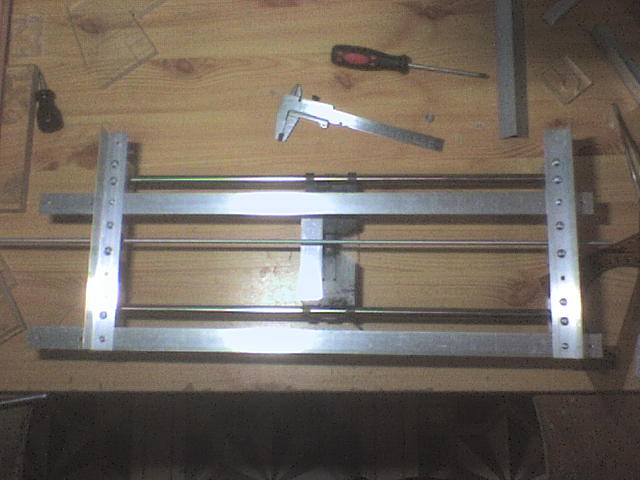

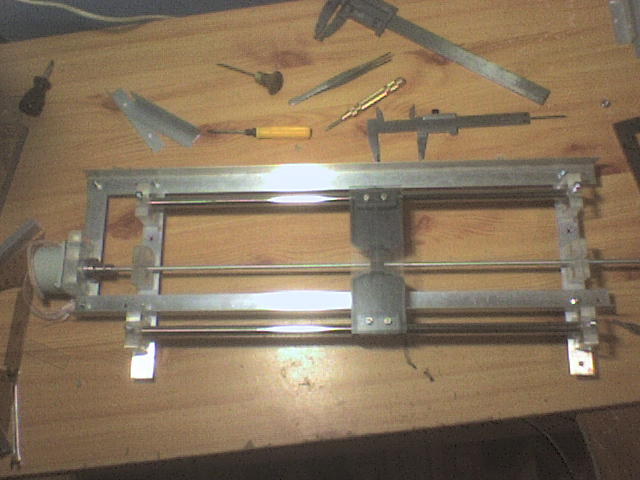

Примерка ШД с винтом, вид сверху.
Примерка ШД

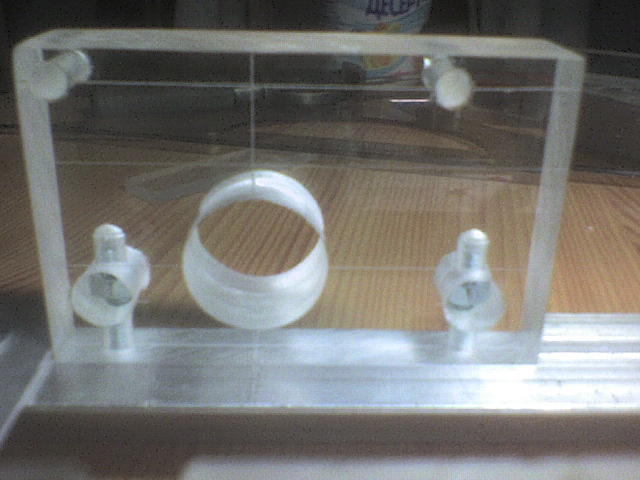

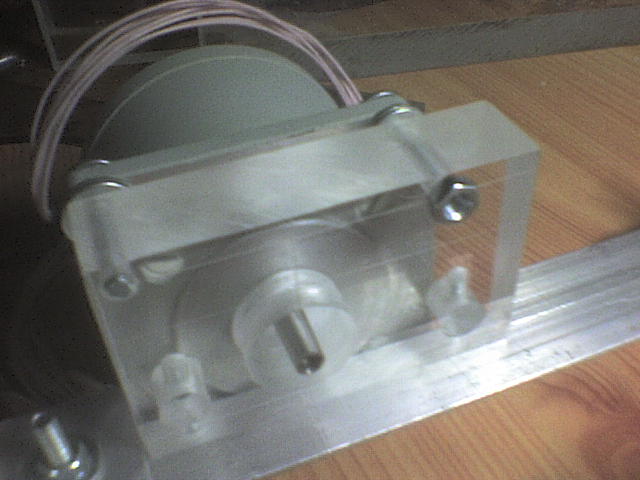

Крепление для ШД
Типа вид снизу. Примерка винта.

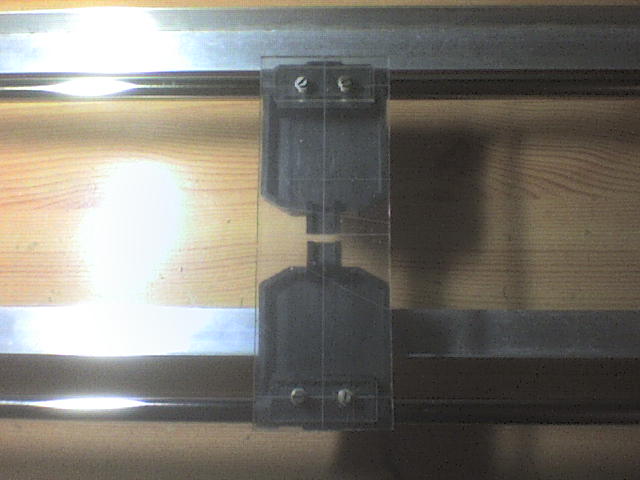

На этот кусочек оргстекла будет крепица ось Z
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение boez » 19 янв 2009, 12:02

Master писал(а):Хотел чтобы обойтись вообще без токарных работ, но ДШИ-200 мне попались с коническим валом, а на нем закрепить шланг ну просто никак, поэтому единственным элементом изготовленным токарем будут муфты соединения винта и ШД. Но если использовать ШД от принтера то вполне оправдан вариант, использования в качестве муфты куска резиного кислородного шланга (они есть разных диаметров), пробывал на своем предыдущем станке, очень даже хорошо.


Правильные заменители кислородного шланга :)
http://skbis-lir.ru/index.php?a=Catalog&c=13
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение bolt » 19 янв 2009, 13:41

по дизайну подходит муфта из корпуса гелевой ручки, посаженная на прозрачный герметик. Можно и огрызок пластикового шланга. Предварительно - термопосадка на конус, потом - на клей
bolt

Сообщения: 281
Зарегистрирован: 01 дек 2008, 19:21

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 20 янв 2009, 01:41

Фронт работ проделанных за седня.
Вложения

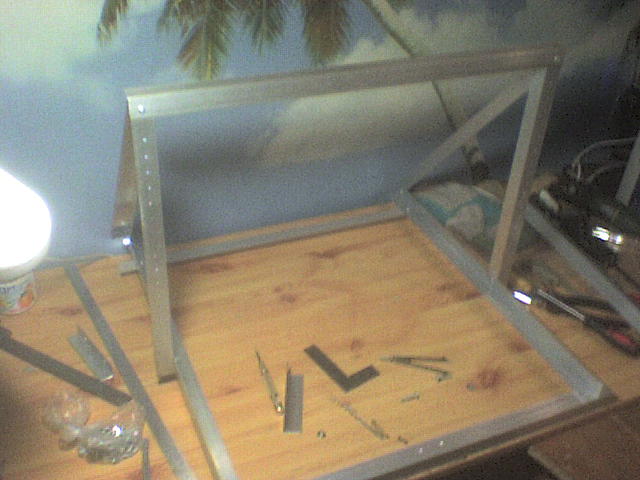

Добавил укосины для прочности
И верхнюю перекладину.

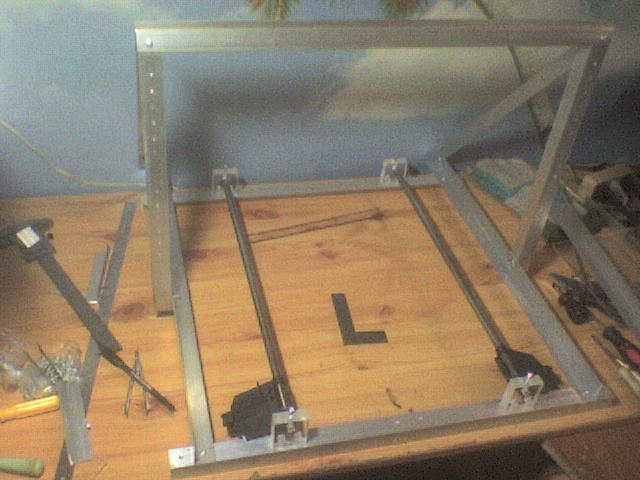

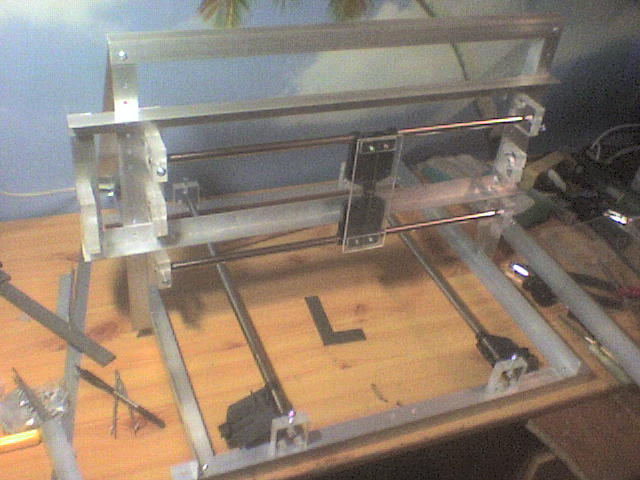

Приделал направляющие для оси Х
Любуюсь тем что получаица
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С
