Гусеничн./колёсн. платформа по техн. лаз. резки из пластика

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Re: Гусеничн./колёсн. платформа по техн. лаз. резки из пластика

Сообщение EdGull » 08 сен 2009, 08:32

приобщать как раз нужно типовой платформой которую потом уже будут тюненговать.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Гусеничн./колёсн. платформа по техн. лаз. резки из пластика

Сообщение =DeaD= » 08 сен 2009, 08:34

2EdGull: Ну вдруг RiO скажет что типовая платформа в минисумо это сакс, рулят кастомные, а типовая выше 5-го места не поднимется :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Гусеничн./колёсн. платформа по техн. лаз. резки из пластика

Сообщение EdGull » 08 сен 2009, 08:50

для многих занять 5 место по России предел мечтаний!
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Гусеничн./колёсн. платформа по техн. лаз. резки из пластика

Сообщение =DeaD= » 08 сен 2009, 08:53

Возможно, но хотелось бы услышать еще мнение тех, кто не раз участвовал в минисумо :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Гусеничн./колёсн. платформа по техн. лаз. резки из пластика

Сообщение SkyStorm » 08 сен 2009, 09:18

На "Мобильных Роботах" первое и второе места заняли роботы RiO, причем первое на типовой платформе ))) хотя это было откровенное недоразумение. На видио видно что его "бешенный бульдозер" поймал тень от чьей то головы и выскочил с ринга :( очень уж плотно зрители стояли.
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2596
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Гусеничн./колёсн. платформа по техн. лаз. резки из пластика

Сообщение =DeaD= » 08 сен 2009, 09:36

2SkyStorm: На типовой платформе - а какой именно? А то я по фоткам что-то застрелился искать :(
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Гусеничн./колёсн. платформа по техн. лаз. резки из пластика

Сообщение SkyStorm » 08 сен 2009, 09:46

Помоему это был Solarbotics "Sumovore".
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2596
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Гусеничн./колёсн. платформа по техн. лаз. резки из пластика

Сообщение Myp » 08 сен 2009, 12:14

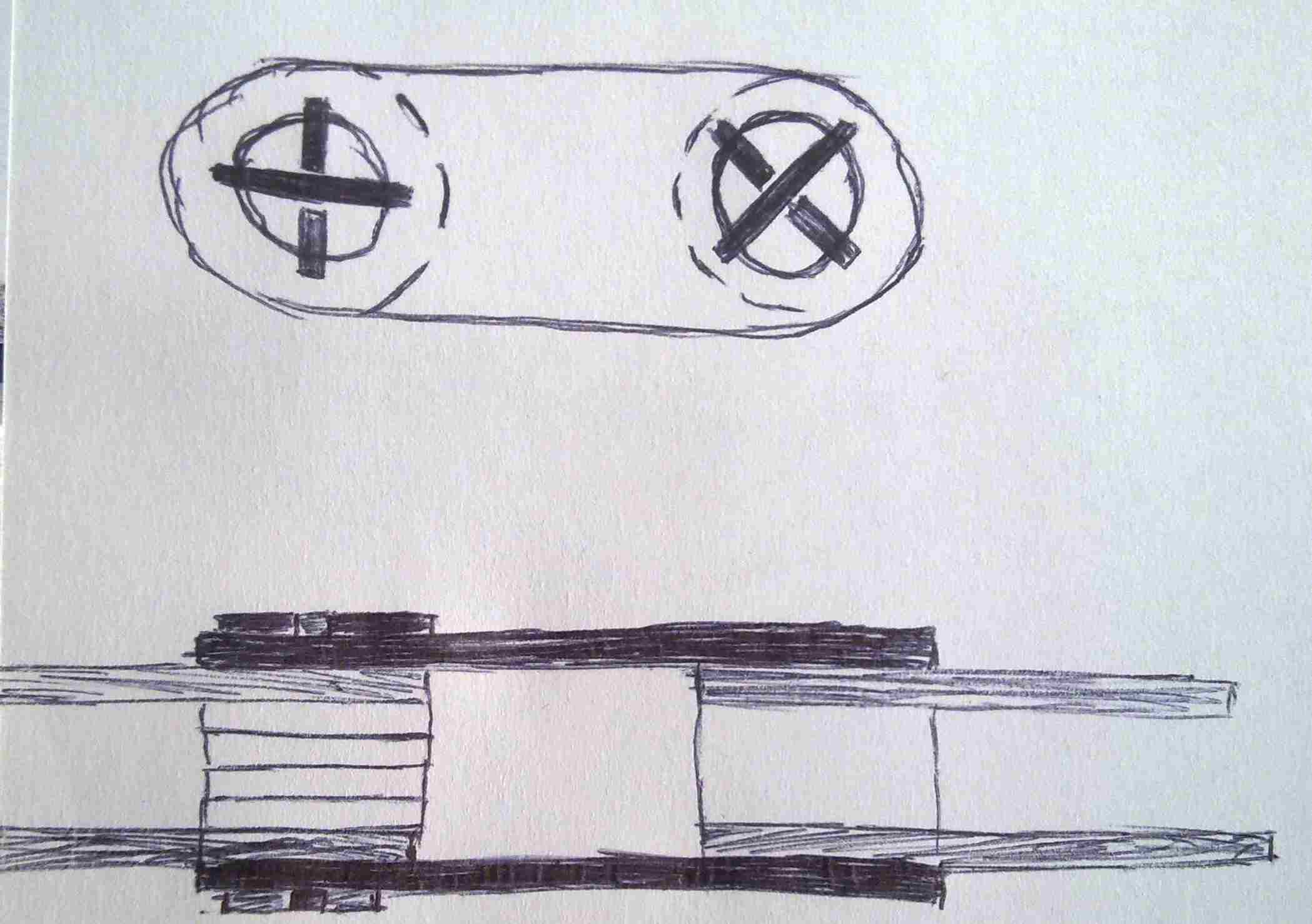

а можно лазером настрыкать из тонкого пластика махоньких деталек которые потом путём хитрого складывания и проклеивания превращаются в нормальные звеньевые гусеницы...?

я вот подумал тут
нечто вроде велосипедной цепи тока чтоб втулки были тож пластиковые(как в упаковках делают ячейки из крест накрест листов) и вставлялись за счёт засчёлкивания...
промежуточные кольца набираются из колечек или одно кольцо толстого пластика.

конечно количество сегментов может быть совершенно различным
широкие гусеницы, узкие гусеницы, какие угодно...

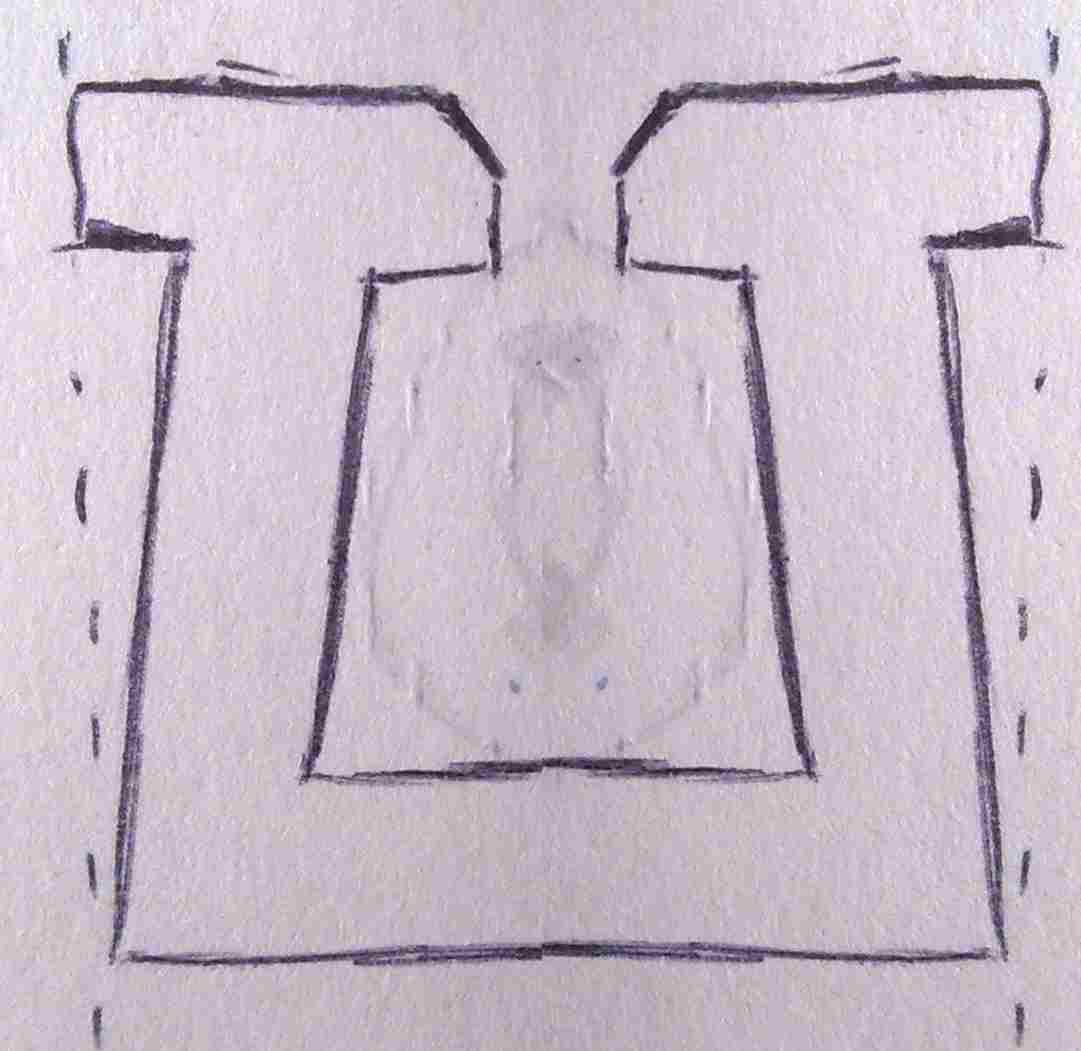

а сами защёлки вот такие

вставляются друг в друга и за счёт этого кончики распираются и фиксируют части
для надёжности можно в середину каждого креста капать капельку клея)

для определения формы защёлок думаю можно сделать десять пар защёлок с углами и толщиной выреза по возрастающей, вырезать их лазером, и из них выбрать наиболее подходящую пару

кто бы попробовал у кого есть лазер :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Гусеничн./колёсн. платформа по техн. лаз. резки из пластика

Сообщение =DeaD= » 08 сен 2009, 12:25

Гусеницы из оргстекла это последнее, что мы будем делать.
Гусеницы делаются для проходимости и сцепления, а оргстекло скользкое.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Гусеничн./колёсн. платформа по техн. лаз. резки из пластика

Сообщение Myp » 08 сен 2009, 12:55

мы их что, лобзиком руками выпиливаем?
этож лазер, пусть он и заботится о сцеплении

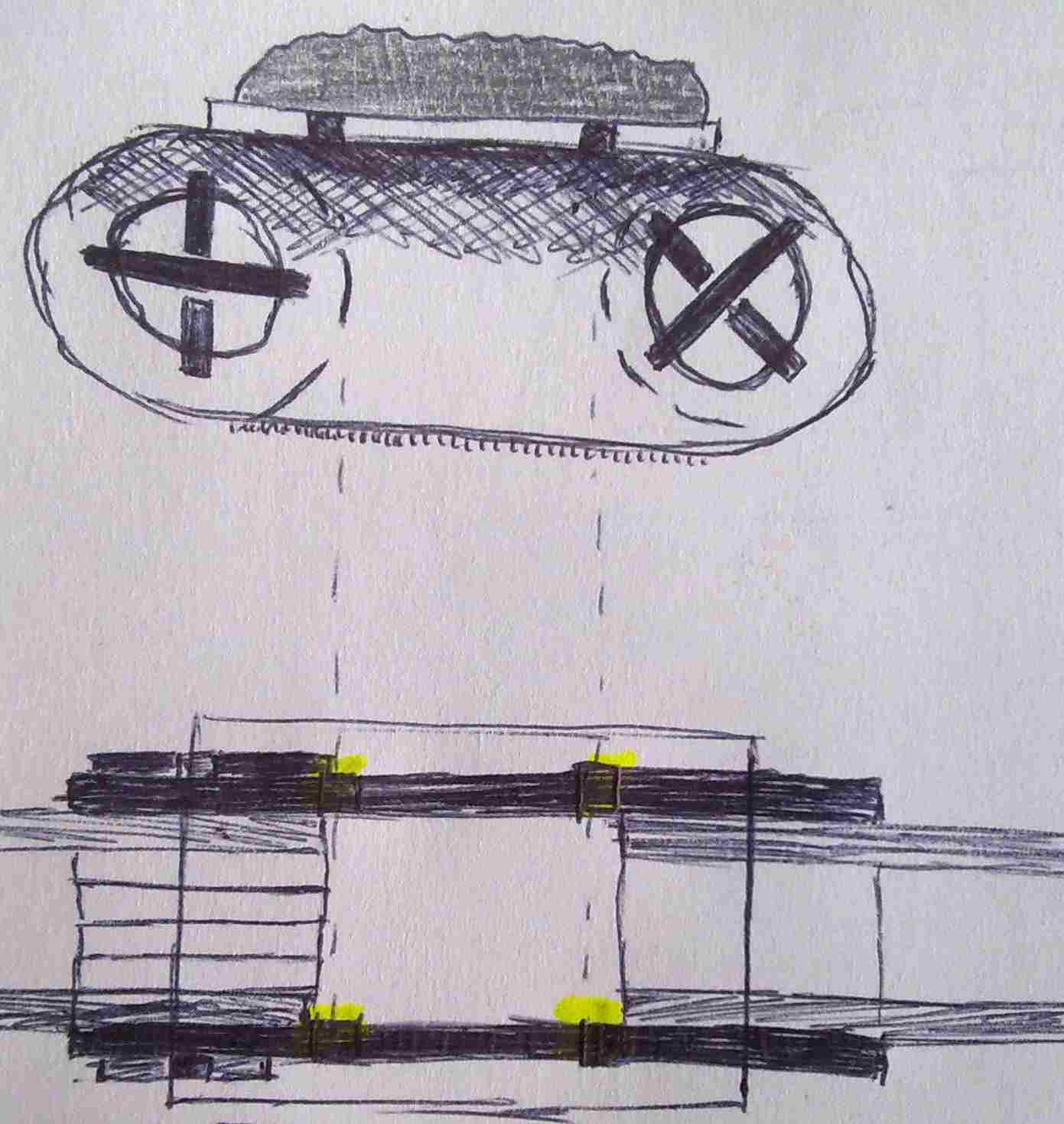

в нижней части делаем гребёнку мелкую или зубчики или что угодно

если предполагается езда по ламинату
на 4х шипах добавляем пластинку плоскую
на которую уже наклеиваем рифлёную резину
которую покупаем рулонами в строймаге
всякие липучие уплотнители резиновые/поролоновые и пр.
есть даже просто так квадратные резинки наклеивающиеся, противоскользящие для ножек

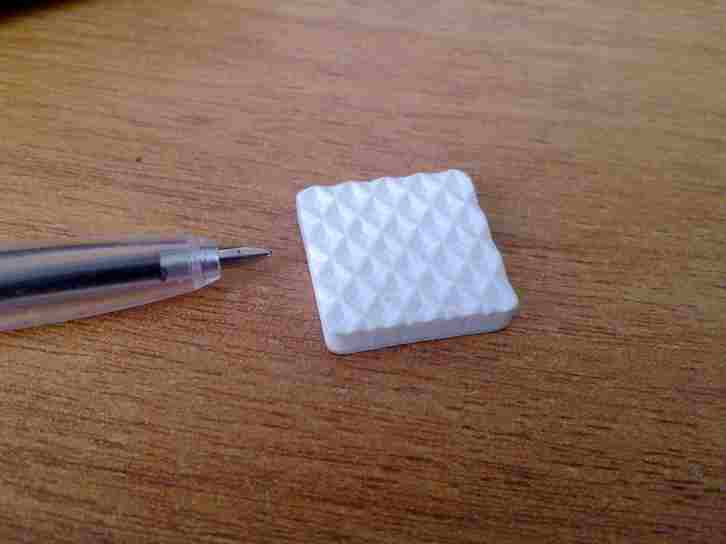

есть резинки для мебели, приклеиваются на торцы шкафчиков чтоб дверцы не хлопали когда закрываются
вот например
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Гусеничн./колёсн. платформа по техн. лаз. резки из пластика

Сообщение =DeaD= » 08 сен 2009, 14:33

2Myp: Что-то мне не нравятся гусеницы из пенопласта :crazy:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Гусеничн./колёсн. платформа по техн. лаз. резки из пластика

Сообщение Виталий » 08 сен 2009, 15:07

для многих занять 5 место по России предел мечтаний!

Недавно их было всего пять =)
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: Гусеничн./колёсн. платформа по техн. лаз. резки из пластика

Сообщение Myp » 08 сен 2009, 15:34

причём тут пенопласт?
это белая пористая резинка на липучке, я таких в хозмаге взял пачку и на работе наклеил на дверцы тумбочек чтоб не грохали когда закрывают.

а тамиевские гусеницы это лучше?
они же такие дешевые и любую длинну/ширину из них можно собрать.

пожалуй можно даже сделать гусеницу вобще без защёлок
просто сборную из типовой рассыпухи

имхо небольшим гусеницам сравнимым с тамиевскими вобще нет альтернатив пока
а я предложил алтернативу.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Гусеничн./колёсн. платформа по техн. лаз. резки из пластика

Сообщение =DeaD= » 08 сен 2009, 15:40

2Myp: Ну что-то мне всё равно конструкция кажется более чем ненадежной. Совершенно не ясно как всё это стыковать + стоимость всё-таки будет не копейки. Метр реза стоит 50р при мелких партиях. Считай твоя гусеница будет в 3 слоя + скругления + дырки - это на сантиметр длины надо порядка 10см реза. Это 80см (2 гусеницы на 20см танчик) гусениц будет только по стоимости резки на 6м*50р=300р. А еще обклеивать их, а еще надежность и т.п. Что-то мне сомнительно. :(
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Гусеничн./колёсн. платформа по техн. лаз. резки из пластика

Сообщение Myp » 08 сен 2009, 17:52

дык тамиевские гусеницы стоят стокаже)

ладно
попробую нарисовать на досуге и выпросить у эдгула грант на резку)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
