=DeaD= писал(а):12-24V, сейчас выложу в 1 пост всё.

avr123.nm.ru писал(а):Блин, ПАРТИЗАН, ты когда нибудь обявишь диапазон силового питания вашего изделия?

?

avr123.nm.ru писал(а):Одного дастаточно с 4 выходами на диоды бутстрапа. Можно использовать транс от сетевой карты. Там 4.

Тупанул

Добавлено спустя 52 секунды:
А извиняюсь, наверное правильно будет написать не 12-24В, а 10-30В - так?

=DeaD= писал(а): 10-30В - так?

Пусть так. главное чтоб это пыло известно и понятно.

При таком диапазоне (лучше бы он с 12 вольт начинался !) можно питать LM555 через резистор и стабилитрон на 13 вольт (можно транзистор эмитерный повторитель добавить и питать этим же нижние драйверы), а на ее выход поставить эмитерные повторители, и коллектор bc817 питать от силового питания - так во всем диапазоне питания на выходе будет стабильный меандр 10-13 вольт. Этот меандр мржно подать через 4 конденсатора по 0.1-0.22 мкФ на 4 удвоителя (2 диода и конденсатор как бутстрапный но 1.0 мкФ советую) питания 4 верхних драйверов. Частоту LM555 (NE555) лучше повыше сделать уменьшив конденсатор в ПОС - 200-300 Кгц нормально.

Про радиаторы - место под них на плате не предусматриваем, потому как на IRF1404 можно без них сделать токи до 20А на мотор. А радиаторы сами стоят 20-30руб, чисто экономически до токов 20А на канал постоянных будет невыгодно.

Добавлено спустя 2 часа 13 минут 32 секунды:

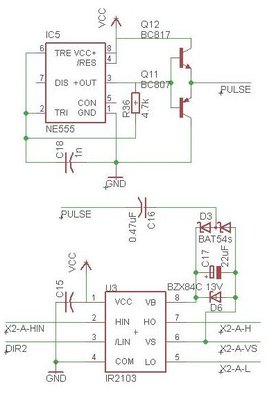

2avr123: Как-то так? Уровень VCC - 12-14В

транзисторы местами переставь ! я писал: "ЭМИТЕРНЫЕ повторители" - значит "общий коллектор". А у тебя "общий эмитер" - т.е. ключи.

Вот накалякал. Резистор R надо посчитать. Конденсаторы керамику 0.1 u добавил прямо на ноги питания драйверов. Боюсь при 10 вольтах питания драйверы могут начать защелкиваться от недостатка напруги питания.

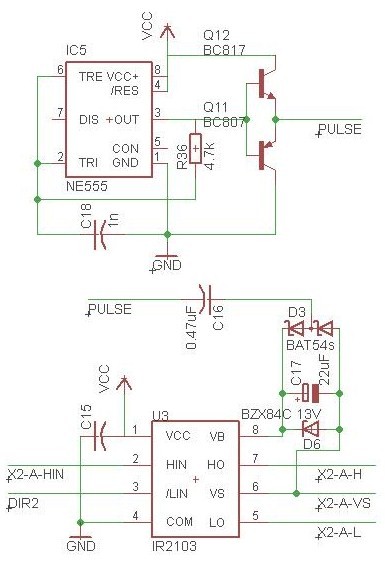

Пофиксил

Ну там и другие добавки были.

Если надо чтоб от 10 вольт надежно пахало то можно добавить еще каскад удвоения -



Добавлено спустя 1 минуту 39 секунд:

=DeaD= писал(а):Уровень VCC - 12-14В

При этом уровне должно хорошо работать ИМХО.

Думаю если нужна стабильность на 10В, тогда до 12В надо поднимать при выходе на VCC, иначе на нижних полумостах опять придётся городить степ-ап?

Я думаю самый правильный вариант это импульсник делающий из силового питания (любого вольтажа который планируется) стабильные 12-15 вольт, далее уже 555 и вся байда.

avr123.nm.ru писал(а):Вот накалякал. Резистор R надо посчитать. Конденсаторы керамику 0.1 u добавил прямо на ноги питания драйверов. Боюсь при 10 вольтах питания драйверы могут начать защелкиваться от недостатка напруги питания.

керамику я понял куда и зачем, а вот зачем еще 1 кондёр на питание GND-VCC на каждом драйвере - не понял, у меня и так там керамика стоит, а электролит я поставить планировал на источнике линии VCC к земле.

А что такое R и еще 1 BC817 - это чтобы вырубалось при падении напряжения ниже 12В?

Добавлено спустя 45 секунд:

avr123.nm.ru писал(а):Я думаю самый правильный вариант это импульсник делающий из силового питания (любого вольтажа который планируется) стабильные 12-15 вольт, далее уже 555 и вся байда.

Импульсник - ок, понял, но это видимо уже завтра гляну.

Добавлено спустя 11 минут 19 секунд:
Еще импульсник продублирую тупо перемычкой, чтобы была возможность сделать бюджетную версию модуля...

Электролит 1 достаточно на VCC. А без импульсника от 12 вольт будет хорошо стабилитрон, резистор и bc817 если не перегреется на 30 вольтах.

avr123.nm.ru писал(а):А без импульсника от 12 вольт будет хорошо стабилитрон, резистор и bc817 если не перегреется на 30 вольтах.

Это те которые выше на эскизе были с R? Типа лайт-версия степ-даун конвертера?

Ага. параметрический стабилизатор и эмитерный повторитель.

хмм.. интересная схемка накачки, а вы уверены что она нормально работает?

По ИДЕЕ должна работать ПРАВИЛЬНО. Опыт покажет.

Duhas писал(а):хмм.. интересная схемка накачки, а вы уверены что она нормально работает?

Мы протестируем под нагрузкой
