BroomBot бывший МиниБот-ПРО (MiniBot-PRO)

Re: МиниБот-ПРО (MiniBot-PRO)

Сообщение =DeaD= » 28 июл 2008, 12:24

Какое-то у меня противоречивое чувство возникает от драйвера моторов висящего на i2c, пока даже не понял нравится мне это или нет. Но дырочки на плате под прямое управление думаю лучше оставить...
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: МиниБот-ПРО (MiniBot-PRO)

Сообщение FireFly » 28 июл 2008, 12:30

да вообще все порты вывести - мало ли куда его народ применит
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: МиниБот-ПРО (MiniBot-PRO)

Сообщение EdGull » 01 авг 2008, 08:51

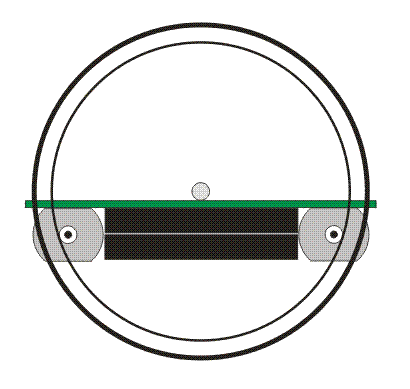

Вот какую механику я седня придумал
Внешний радиус 95мм
внутренний 85мм
вал движка 3мм
передаточное получается 28.33
черный брусочек это акб.
второй движек нарисован условно, он для другой стороны
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: МиниБот-ПРО (MiniBot-PRO)

Сообщение frig » 01 авг 2008, 09:50

Внешний радиус 95мм
внутренний 85мм
вал движка 3мм


наверное диаметры?

отлично! а теперь если изменять толщину стенки колеса, и соответствнно диаметр муфты на двигателе, то при тех-же размерах можно получить набор передаточных отношений.

если увеличить диаметр внутренней выборки до 80 мм и соответственно увеличить диаметр муфты на двигателе до 13 то получится 6,15

я нигде не ошибся?

а вообще передача такой муфтой - это страшные потери. если переходить на шестерни - это сложно и дорого, а вот применение ременной передачи позволяет изготавливать шкивы на любом токарном станке, имеет меньшие потери, да и шкив можно сделать из любой резинки. хоть из презерватива.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: МиниБот-ПРО (MiniBot-PRO)

Сообщение rig » 01 авг 2008, 10:36

чтото я недопонял:

ось колеса действительно будет крутиться в 266,9/9,42=28,33 раза медленнее
но по земле катится не ось а внешний диаметр
отношение длины вн к внешней окружности 266,9/298 =0,894 налицо отрицательное передаточное отношение.
мотор провернулся 28,33 оборота (266,9 см )- ведомое колесо сделало один оборот, и проехало по земле внешним радиусом 298,3 см
поправьте, я все еще учусь
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: МиниБот-ПРО (MiniBot-PRO)

Сообщение frig » 01 авг 2008, 10:47

не сантиметры а миллиметры.

народ, у кого есть характеристики используемых движков? будут характеристики - посчитаем исходя из характеристик конечные параметры.

при случае указанном у меня и частоте вращения двигателя 3000 получается скорости порядка от 40см в секунду до 2-х метров в секунду. это для передаточных отношений 25 - 5.

схема предложенная EdGull ом позволяет построить нормальные редукторы. но только на шестернях. на резинках выйдет кака. давайте характеристики движков и требования к скоростям - моментам.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: МиниБот-ПРО (MiniBot-PRO)

Сообщение EdGull » 01 авг 2008, 10:58

в вике указаны характеристики, ща выложу

Добавлено спустя 1 минуту 15 секунд:
электромотор QX-FF-130-2860 21х39мм 1-1.5V Частота вращения, об/мин 7400
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: МиниБот-ПРО (MiniBot-PRO)

Сообщение Myp » 01 авг 2008, 12:24

:lol: :ROFL: :D :ROFL: :lol: :ROFL: :D :lol: :ROFL: :D :ROFL: :lol: :ROFL: :D :lol: :ROFL: :D :ROFL: :lol: :ROFL: :D :lol: :ROFL: :D :ROFL: :lol: :ROFL: :D :lol: :ROFL: :D :ROFL: :lol: :ROFL: :D :lol: :ROFL:

спорим что робот будет ехать со скоростью 37 сантиметров в секунду и вы его хрен поймаете)))))


блин
обсуждали же уже этот вопрос
чо опять то в лужу садится?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: МиниБот-ПРО (MiniBot-PRO)

Сообщение Vovan » 01 авг 2008, 13:05

Ну во-первых не 37, а 20,6 это в идеале, а практически 15см/сек - не такая уж и скорость...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: МиниБот-ПРО (MiniBot-PRO)

Сообщение Myp » 01 авг 2008, 13:28

ааа
точно
накосячил
7400 оборотов в минуту = 123,3 оборота в секунду
путь за 1 оборот = 9,42мм(3мм Х 3.14)

итого 1161мм в секунду или 116,1 см в секунду
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: МиниБот-ПРО (MiniBot-PRO)

Сообщение Vovan » 01 авг 2008, 13:41

Передаточное число (по EdGullу) 28,33:
7400об/мин / 28,33=261 об/мин=W (угловая скорость ведущего колеса минибота)
Vлин.=W*r
Vлин.=261*47,5=12397,5мм/мин=0,206 м/сек
:)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: МиниБот-ПРО (MiniBot-PRO)

Сообщение EdGull » 01 авг 2008, 13:44

прошу заметить что это на полной скорости робота.

кстати, а что у нас тогда с тягой получается? скока тянет в килограммах?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: МиниБот-ПРО (MiniBot-PRO)

Сообщение Vovan » 01 авг 2008, 13:49

Верно, на полной скорости и в идеале (т.е. без учёта трения и веса бота).
Насчёт тяги не хватает одного параметра момент на валу мотора или хотя бы мощность мотора или уж потребляемый мотором ток...
Кстати, я думаю необязательно использование ведомой шестерни с внутренними зубами (как на рисунке), ничто не мешает поставить большУю ведомую шестерню с наружними зубами, сами моторы, при этом, переместятся к краям платы всего на 3мм. :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: МиниБот-ПРО (MiniBot-PRO)

Сообщение frig » 01 авг 2008, 14:09

Напряжение питания 1-1.2В
Свободный вал
Частота вращения 7400 максимум
Ток 0,21А

Максамальная эффективность
Частота 5800
Ток 0,81
Момент 0,75 mN/m
Мощность 0.45Вт
Пусковой момент?
3,8 mN/m

вот кое чего из датшита. 7400 - частота вращения свободного вала.



Добавлено спустя 4 минуты 33 секунды:
учитывайте, что потерь может быть сколько-то много и максимальной скорости нам не видать как своих ушей.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: МиниБот-ПРО (MiniBot-PRO)

Сообщение Myp » 01 авг 2008, 14:32

а смысл?


:?: :?: :?:
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
