Re: Идея саморазворачивающихся рельсовых систем.

Сообщение frig » 09 ноя 2009, 15:51

магнитный конструктор в плане поиграться - интересно. если вокруг магнитика обвить катушку, то можно на время отсоединения ослаблять его магнитное поле. можно и топать по поверхности, если конструкция будет железная (что врядли)

кстати тоже самое можно делать с защелками другого типа. управляющий элемент сделать с магнитом. это имхо проще, чем искать кнопку-паз для разъединения.

Добавлено спустя 3 часа 6 минут 32 секунды:
кстати для захвата можно не морочиться с таким сложным пазом внутри, а сделать типа планки вивера. за нее можно и схватиться просто снаружи без проворотов и изворотов, просто замкнув на не захват, и для движения прорези прямо на ней... и даже просто зафиксироваться можно. изначально она то для фиксации предназначена.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Идея саморазворачивающихся рельсовых систем.

Сообщение demon333 » 16 ноя 2009, 22:32

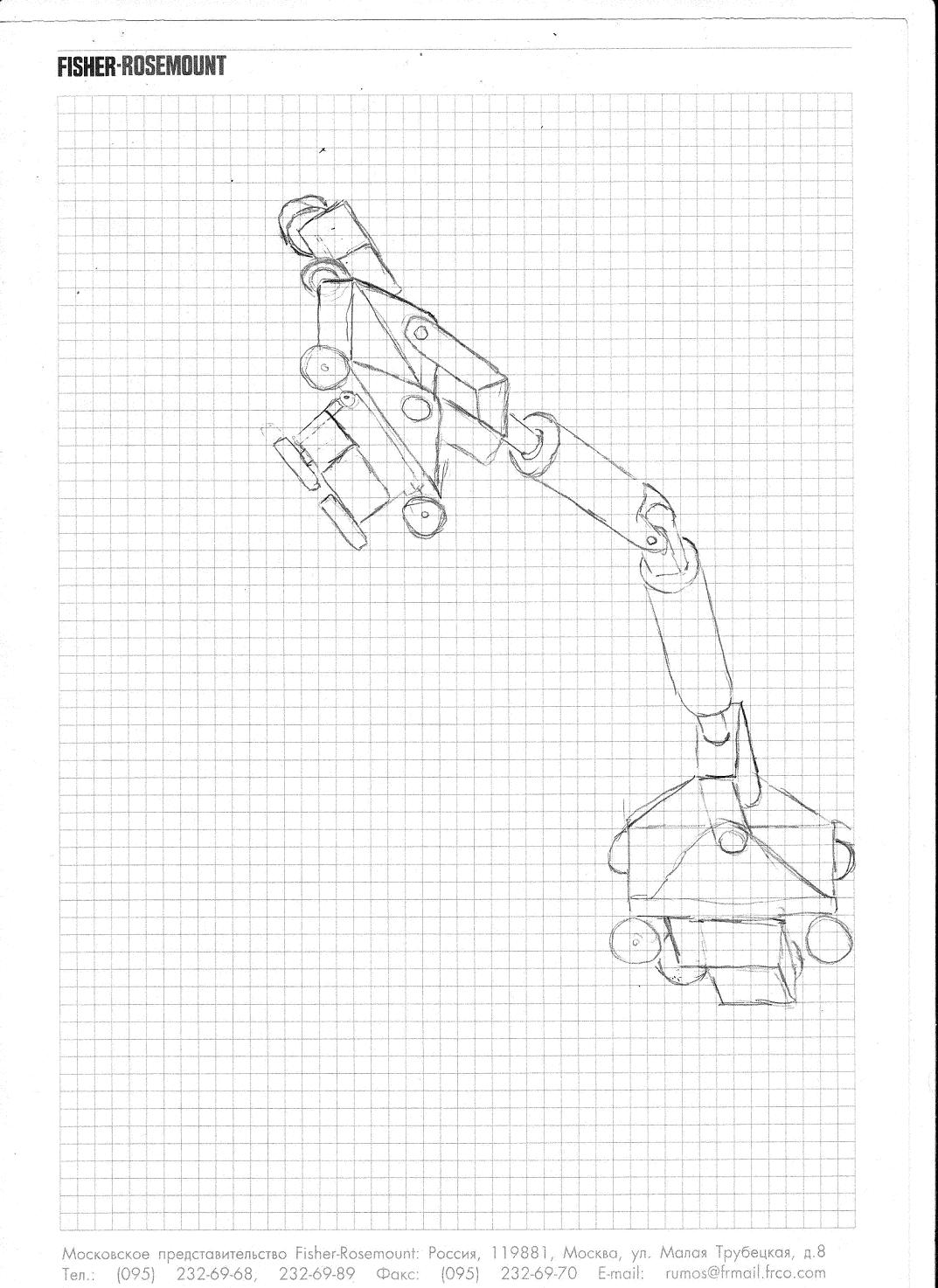

ну вот набросал эскизик примерный
Вложения
Аватара пользователя
demon333

Сообщения: 570
Зарегистрирован: 15 авг 2007, 16:54
Откуда: Москва

Re: Идея саморазворачивающихся рельсовых систем.

Сообщение =DeaD= » 16 ноя 2009, 22:33

Это для перемещения по чему? Явно не по тем профилям :) тут внешний обхват?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Идея саморазворачивающихся рельсовых систем.

Сообщение demon333 » 16 ноя 2009, 22:41

Тут внешний обхват,но я думал боковые катки вставлять в прорези направляющих.Если сделать колеса с небольшим конусом и чуть толще ширины паза,то как раз получится очень хорошее сцепление.Потому и подрисовал корпус сервы на боковой ,поворотной панельке.
Аватара пользователя
demon333

Сообщения: 570
Зарегистрирован: 15 авг 2007, 16:54
Откуда: Москва

Re: Идея саморазворачивающихся рельсовых систем.

Сообщение frig » 16 ноя 2009, 23:10

на фоне сегодняшних пневматических баталий. если вокруг профиля (любой формы) обвить пневмомышцу, а потом ее надуть, то она очень плотно к этому профилю прижмется. в расслабленом состоянии ее крути как хочешь, слегонца подтянул и после надувания получается мощный захват. практически не зависит от диаметра, не скользит, быстро расслабляетсся (для перемещения по профилю) быстро отцепляется.

так, на правах бреда :crazy:
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Идея саморазворачивающихся рельсовых систем.

Сообщение =DeaD= » 17 ноя 2009, 00:18

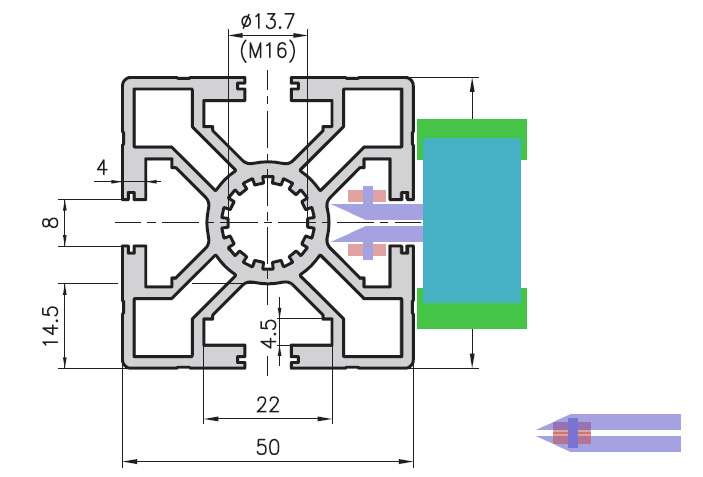

2demon333: как-то это сложно с 2 сторон еще балку обхватывать... может всё-таки можно 1 рельсой ограничиться? Например, вот так

(справа внизу - зацеп в сложенном состоянии. каждая сторона зацепа продублирована и не пересекается с другой зацепа при складывании)

Розовые - подшипники качения, Зеленое - приводные колёса, фиолетовым выделены лапы зацепа, ну и бирюзовым весь Блок 1 в сборе.

В нём надо 2 движка - привод колёс + серва которая 1 движением раздвигает зацеп и прижимает приводные колёса.

Добавлено спустя 1 минуту 52 секунды:
Подшипники с внешними размерами 5х2.5мм у меня лежат на столе, правда не знаю как себя поведут под нагрузкой, но думаю 4 штуки должны выдержать.
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Идея саморазворачивающихся рельсовых систем.

Сообщение demon333 » 17 ноя 2009, 03:00

Вот и я думаю что под нагрузкой это все будет выкручиваться и выламывать полки,да и механизм мелкий и хлопотный.Чем проще,тем надежнее.Чем мое решение не нравится?Хоть не нужна такая миниатюризация.

Добавлено спустя 2 минуты 39 секунд:
frig писал(а):на фоне сегодняшних пневматических баталий. если вокруг профиля (любой формы) обвить пневмомышцу, а потом ее надуть, то она очень плотно к этому профилю прижмется. в расслабленом состоянии ее крути как хочешь, слегонца подтянул и после надувания получается мощный захват. практически не зависит от диаметра, не скользит, быстро расслабляетсся (для перемещения по профилю) быстро отцепляется.

так, на правах бреда :crazy:

Идея хорошая,но идея с каретками имеет предпочтение-в случае подачи нового рельса свободная каретка хватается за поданый конец и просто перемещает балку в нужном направлении,а потом стыкует свою сторону к каркасу.
Аватара пользователя
demon333

Сообщения: 570
Зарегистрирован: 15 авг 2007, 16:54
Откуда: Москва

Re: Идея саморазворачивающихся рельсовых систем.

Сообщение Ворон » 17 ноя 2009, 04:26

поворот на 90 градусов решит проблему вставляния в паз Т-образного ролика , ..
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Идея саморазворачивающихся рельсовых систем.

Сообщение =DeaD= » 17 ноя 2009, 08:33

demon333 писал(а):Чем мое решение не нравится?Хоть не нужна такая миниатюризация.

Оно не работает на плоской поверхности с рельсой или на двойной балке и т.п.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Идея саморазворачивающихся рельсовых систем.

Сообщение setar » 17 ноя 2009, 11:03

Ворон писал(а):поворот на 90 градусов решит проблему вставляния в паз Т-образного ролика , ..

хорошая идея
Правда паз ещё нащупать нужно, но это общая задаче для всех рельсовых схем.
Аватара пользователя
setar
Site Admin

Сообщения: 10667
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Идея саморазворачивающихся рельсовых систем.

Сообщение =DeaD= » 17 ноя 2009, 11:37

Хм, а по-моему, у нас уже начинает складываться неплохое решение :)

Т-образных роликов только надо 2 штуки для устойчивости.

В качестве базовых приводов можно попробовать использовать сервы с металлическими шестернями:
1. Уже известные HXT12K - http://www.hobbycity.com/hobbycity/stor ... metal_gear)_55g_/_10kg_/_.16sec
2. В качестве мелких - Turnigy MG90S: http://www.hobbycity.com/hobbycity/stor ... _/_0.10sec

Остаётся вопрос с ключом для закрывания замка и самим замком.
Ну и конечно же - где можно будет наковырять этих профилей для экспериментов.
Правда может быть официальные дилеры отгрузят небольшую партию - ведь это их профили пиарить будут на всяких выставках и в инете с роботами :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Идея саморазворачивающихся рельсовых систем.

Сообщение frig » 17 ноя 2009, 12:10

кстати для захвата можно не морочиться с таким сложным пазом внутри, а сделать типа планки вивера. за нее можно и схватиться просто снаружи без проворотов и изворотов, просто замкнув на не захват, и для движения прорези прямо на ней... и даже просто зафиксироваться можно. изначально она то для фиксации предназначена.


чем хуже этой мороки с Т-образными роликами?
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Идея саморазворачивающихся рельсовых систем.

Сообщение demon333 » 17 ноя 2009, 15:11

Ворон писал(а):поворот на 90 градусов решит проблему вставляния в паз Т-образного ролика , ..

Если использовать балки со стороной 50*50мм(большего размера определенно будут тяжелее для манипулятора)
то при ширине паза порядка 10мм,нам на концах Т образного ролика нужны будут подшипники 10мм в диаметре,да еще с осью 3мм.Мало того что весьма мелкие подшипники,так и винты 3мм с высоким риском облома при нагрузке.
Да и как обеспечить устранение люфта после разворота в пазу?А будет люфт,то мы никуда не поедем,так как ведущие ролики не прижмутся к поверхности.
Ой,есть че чертеж,там вообще 8мм всего для попадания роликом.
Мое мнение-не надежно,не устойчиво,не прочно и нет прижима ведущих роликов.
Аватара пользователя
demon333

Сообщения: 570
Зарегистрирован: 15 авг 2007, 16:54
Откуда: Москва

Re: Идея саморазворачивающихся рельсовых систем.

Сообщение frig » 17 ноя 2009, 15:19

я конечно понимаю, что мы не ищем легких путей, но узел качения, еще и такой хитро вывернутый надежным не будет. это уже не говоря про сложность-стоимость, максимальные нагрузки, вес. внешний рельс с элементом скольжения будет куда проще, дешевле, надежнее. да и ездить то вы далеко собрались? сборная конструкция будет состоять из множества небольших кусочков и большую часть времени робот будет "переступать" с одного рельса на другой. собственно движения по рельсу будет очень мало, если оно вообще будет.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Идея саморазворачивающихся рельсовых систем.

Сообщение =DeaD= » 17 ноя 2009, 15:45

demon333 писал(а):то при ширине паза порядка 10мм,нам на концах Т образного ролика нужны будут подшипники 10мм в диаметре,да еще с осью 3мм.

Это еще зачем? У меня лежат подшипники 5х2.5мм, ось 2мм. Думаешь умрут, если на 4 штуки таких опираться?

demon333 писал(а):Мое мнение-не надежно,не устойчиво,не прочно и нет прижима ведущих роликов.

Так нам и надо рабочий макет - а если всё это будет работать - можно и профиль нужный заказать и массу всего сделать дальше :)

Добавлено спустя 2 минуты:
Подшипники 10мм уже наверное можно сделать на внутренний диаметр 4мм, 4мм будет нормально держат робота, тем более что их будет 4 таких сечения держать, хотя вру - два, т.к. лучше подшипник еще и на саму перекладину Т-образного зацепа одеть, чтобы он не скоблил при перемещении, а катился тоже.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Пред.След.
