Re: USB программатор для AVR

Сообщение fedostas » 04 апр 2008, 22:31

Всем доброго времени.
Нужна Ваша помощь:
я и мой товарищ (можно читать - винни-пух и его друг иа) изготовили по программатору описанному http://prottoss.com/projects/AVR910.usb ... rammer.htm.
это наше ПЕРВОЕ устройство на контроллере......
НЕРАБОТАЕТ! (естейственно от нашего ума )

при подключении к ПК (P-III800 USB-не 2.0) ХР обнаруживает "неизвестное устройство" и радостно сообщает что оно готово к использованию ...
Попытки скормить драйвер (и как написанно в статье ,и так и сяк результата не дали) - "в указанной папке сведения об оборудовании отсутствуют"...
что касается ошибок монтажа -их нет (мы делетанты в контроллерах!)

Теперь о главном (я так думаю,аможет и ошибаюсь )
программаторов у нас дома нет ,но на работе есть параллельный (чиппрог помоему называеться)
и так что мы делали:
В интерфейсе выбрали тип контроллера ATmega8 (ATmega8-16PU почему-то не оказалось)
залезли во ФЬЮЗЫ и убрали ВСЕ галочки,после чего установили те что были написанны в статье (SPIEN, CKOPT и SUT0)
Стерли-запрограммировали - все прошло ОК.
В итоге имеем то что описал выше.

Да,забыл:навыходе LED меандр присутствует ,но помоему частота пониже чем 1 мегагерц (сетки на экране нет....


Помогите разобраться об какую из трех сосен мы бьемся лбом.

Зараннее благодарен.
Аватара пользователя
fedostas

Сообщения: 7
Зарегистрирован: 04 апр 2008, 22:25
Откуда: Ростов-на-Дону

Re: USB программатор для AVR

Сообщение Master » 05 апр 2008, 19:46

А в чем вы прошилвал, в CVavr? Я в этой теме выкладывал как нужно установить галочки (есть скриншот).
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB программатор для AVR

Сообщение fedostas » 05 апр 2008, 21:07

прошивали параллельным программатором (то ли чип прог ,то ли плутон) вообщем палаллельный (как я понимаю?)
Убрали все галочки со всех фьюзов и поставили согласно инструкции (SPIEN, CKOPT и SUT0)
прошили - прошло удачно
(вот только припоминаю что частоту 12 Мг не где не выставляли )в коде вижн такая вкладка есть ,а там то ли не было такого ,толи внимания не обратили-ДЕЛИТАНТЫ.

вот и мучаемся в догадках

подскажите в каком месте "тупим"

Спасибо
Аватара пользователя
fedostas

Сообщения: 7
Зарегистрирован: 04 апр 2008, 22:25
Откуда: Ростов-на-Дону

Re: USB программатор для AVR

Сообщение EdGull » 05 апр 2008, 21:13

город заполнишь, попробую помочь.
А если из Тольятти или его окресностей, то ваще приезжай, я тебе запущу твой программатор.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: USB программатор для AVR

Сообщение fedostas » 05 апр 2008, 21:24

спасибо за предложение о помощи но увы Ростов-на-Дону
Аватара пользователя
fedostas

Сообщения: 7
Зарегистрирован: 04 апр 2008, 22:25
Откуда: Ростов-на-Дону

Re: USB программатор для AVR

Сообщение EdGull » 05 апр 2008, 21:29

Город надо указывать в своем личном разделе
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: USB программатор для AVR

Сообщение Master » 06 апр 2008, 11:46

при подключении к ПК (P-III800 USB-не 2.0)

Возможно проблема с USB, попробуйте:
1. Втыкать в USB который не на морде ПК, а сзади. Очень часто устройства втыкаемы в намордный юсб не работают, лично встречал флешки и принтер (вот только не нужно спрашивать зачем его втыкали в мордочку).
2. Попробуйте на другом компутере с USB 2.0.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB программатор для AVR

Сообщение fedostas » 06 апр 2008, 19:25

Спасибо за советы,-завтра на работе проведу серию эксперементов,- о результатах доложу
Аватара пользователя
fedostas

Сообщения: 7
Зарегистрирован: 04 апр 2008, 22:25
Откуда: Ростов-на-Дону

Re: USB программатор для AVR

Сообщение Digit » 07 апр 2008, 01:50

Поясните мне, плиз!
Вот Prottoss пишет на сайте:
сайт Проттосса писал(а):Диоды VD1, VD2 – обычные выпрямительные, с прямым падением напряжения ~0,6…0,7В, предназначены для понижения питания микроконтроллера DD1 до 3,6 В.

Я все понимаю, вроде все правильно. Вот только угораздило меня в Протеусе программатор этот накидать попытаться... И обнаружил я вот такое:

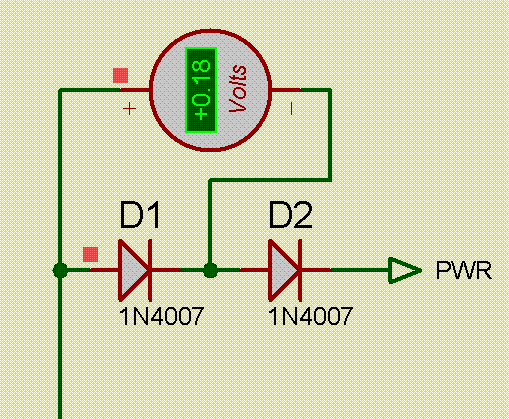

1N4007 in ProteusV7.2SP2.GIF


Это очередной глюк Протеуса 7.2 с сервиспаком №2 ? Или это я туплю как-то?
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: USB программатор для AVR

Сообщение sandro » 07 апр 2008, 02:03

неааа!это только потом указано что падение больше,что принимается тот факт что диоды (2шт)будут работать на нагрузке,а эму-ля-то-р ентот говорит о прямом падении на нагрузке в пару mA!(см. даташит на диоды)а ели корочек без пробелов-----------чем больше нагрузка,тем больше падение на диодах!!!!"! :D
Аватара пользователя
sandro

Сообщения: 67
Зарегистрирован: 01 апр 2008, 02:29
Откуда: Тирасполь

Re: USB программатор для AVR

Сообщение Digit » 07 апр 2008, 02:19

Опа! :) Благодобря! Поэкспериментировал с нагрузкой - и правда все фурычит как надо! =)
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: USB программатор для AVR

Сообщение sandro » 07 апр 2008, 02:43

А я так и не ройму,к чему такая необходимость 2диода? у меня УСБАСП пашет как папо Карло и без диодов,ну а если нужно прошить 3х вольтовй девайс,то без нормального преобразователя не обойтись, можно только выхватить гем....оя!ссылку на преобразователь не привожу за ненадобностью.Юзайте проверенные железки и софтины к ним-же----будет всё О.К.! :D
Аватара пользователя
sandro

Сообщения: 67
Зарегистрирован: 01 апр 2008, 02:29
Откуда: Тирасполь

Re: USB программатор для AVR

Сообщение Sailanser » 07 апр 2008, 18:18

fedostas
О хоть кто то есть тиз моего города тоже тут :)
У меня такй же прикол с ним был тож втыкаю нифинга нет винда пишет что неизвестное устройство, подума что кварц не запускается отпаял 2 кондера что с кварца идут (22pf) и все на ура заработало, :crazy: такой прикол первый раз встречаю а так могу сказать пробегись тестером по нему посмотри все напряжения и отсутствие соплей и прочего, потому что как заметил по этой ветке и не только этот программатор очень чувствителен к компу на которомое его используешь и сколько людей его не собирало у каждого работает по своему, вот такой индивидуальный программатор :o
Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: USB программатор для AVR

Сообщение fedostas » 07 апр 2008, 19:21

всем спасибо! - разобрались.все оказалось банально просто-в нашем "КРУТОМ" ЧипПроге (тот что на работе надо не просто расставить галочки на фьюзах ,а совершить еще несколько шаманских действий.
Так что все прошилось-определилось-установилось-заработало.
В качестве "жертвы" был еше один такой программатор - шили на "БИС" раз пять,и после этого оно работало. Радовались как малые дети.
Скорость конечно не высока (шилось со всякими проверками минуты 2),шлейф к "жертве" 50 см.-ошибок нет.
Всем еще раз спасибо!
Аватара пользователя
fedostas

Сообщения: 7
Зарегистрирован: 04 апр 2008, 22:25
Откуда: Ростов-на-Дону

Re: USB программатор для AVR

Сообщение Master » 07 апр 2008, 20:18

жертве" 50 см.-ошибок нет

А че не 3 метра?
А если без шуток, будете шить шнуром больше 20 см, по вопросам на форум можете даже не ходить на предмет того чего схема глючит.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С
