USB программатор для AVR

Все что связана с заливкой программ в микроконтроллеры.

USB программатор для AVR

Сообщение avr123.nm.ru » 04 дек 2005, 04:51

Недорогой, надежный, быстро прошивающий USB программатор микроконтроллеров AVR ATmega ATtiny совместимый с AVRISP STK500 с полным интерфесом программирования AVR Studio 6 и 4, работает со всеми программами в которых есть возможность выбора программатора AVRISP или STK500 - WinAVR CVAVR BASCOM-AVR и другие. Программирование микроконтроллеров AVR ATmega ATtiny начинающим с нуля как пользоваться программатором.

Вы можете заказать такой программатор и электронные компоненты не дорого по почте у Семенова Михаила - http://MkPochtoi.Narod.ru/price.htm или http://MkPochtoi.ru/price.htm
Программатор комплектуется разъемами ISP-6 (обычный вариант) или ISP-10 или IDC-14 для программирования прошивки робота Mini Bot 2 и модулей с шиной Robo Bus.

Для участников roboforum скидка 5 % на недорогие USB программаторы Есть также недорогой PicKit2 - usb программатор отладчик для всех PIC копия оригинального прибора - он же логический анализатор и адаптер UAB-UART.

Отдельный провод - это выход аварийного тактового сигнала для прошиваемых МК с ошибочно установленными фьюзами и не имеющих такта необходимого для прошивки. IDC-6 имеет стандартную распиновку штырьков ISP по ATMEL апноут AVR910. На вывод 2 выведены 5 вольт от USB - вы можете питать прошиваемое, отлаживаемое устройство от программатора.

К программатору прилагается подарок - DVD содержание которого трудно переоценить. :good:
Вложения

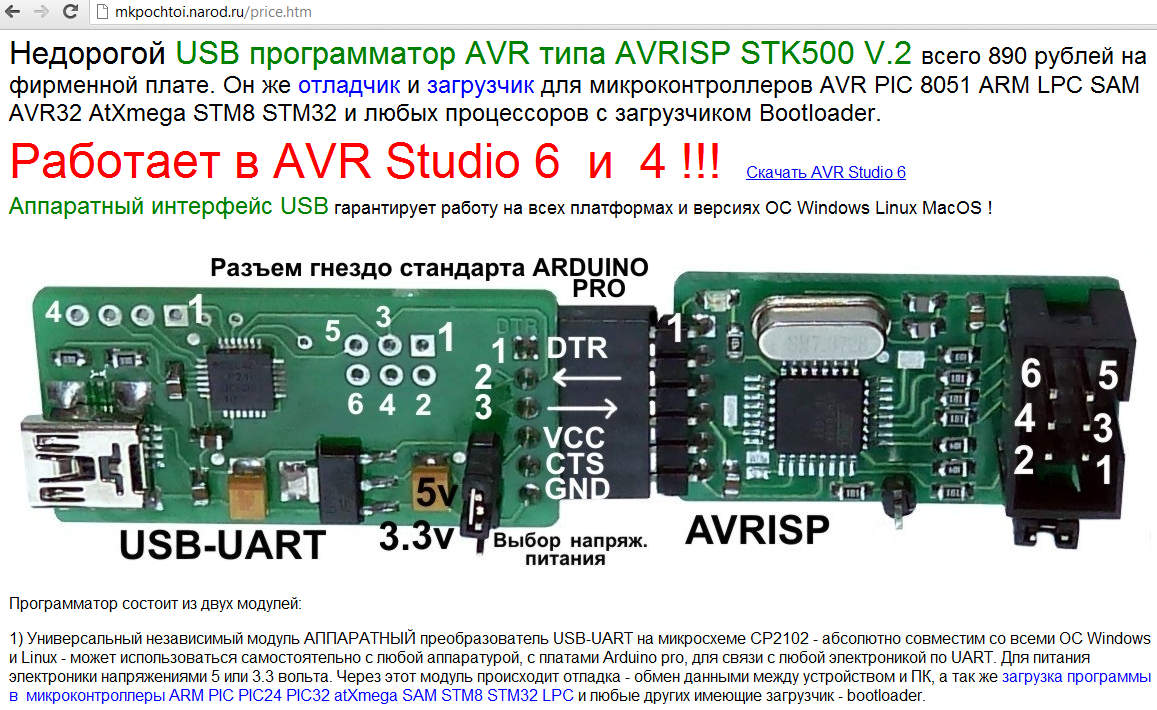

программатор для AVR недорого и по почте типа stk500 AVRISP.jpg
Последний раз редактировалось avr123.nm.ru 14 сен 2012, 01:12, всего редактировалось 8 раз(а).
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение SS » 02 июн 2006, 15:59

С удавольствием прочел ваш "Мегакурс" и понял, что эта схема - аппартные излишки!  :durak: Ведь на первой странице вашего "Мегакурса" дан нормальный прогер из пяти проводков!  :shock:
SS

Сообщения: 71
Зарегистрирован: 01 май 2006, 23:00
Откуда: Ukrain

Сообщение wolf » 02 июн 2006, 16:56

Видите ли, не на каждом ноутбуке есть разъём LPT.
wolf

Сообщения: 63
Зарегистрирован: 23 июл 2005, 00:39
Откуда: Казань

Сообщение SS » 24 июн 2006, 18:37

wolf писал(а):Видите ли, не на каждом ноутбуке есть разъём LPT.


Я с вами абсолютно согласен, но считаю что лучше использовать нормальный прогер. Он мне чем-то напоминает AVRISP и даже указано на совместимость бут-лоадера, но в отличии от последнего не имеет таких же приимуществ. Откуда напрашиваеться вывод, зачем паять заведомо безперспективный аппарат? Сразу оговорюсь, как нам всем или невсем известно но STK500 или AVRISP псотроен на 8535, а данная схема реализована на MEGA8. И задуматься, что вдруг понадобиться больше чем 8 КБ флэша для следующих версий прошивок, мы сами себя загоним в угол и будем вынуждены покупать 8535 и делать новый программатор...
А USB прикрутить на сегодняшний день не проблема, спасибо фирме FTDI за её конвертеры!
Добавлю, что мой AVRISP работает как раз на USB и от него же питаеться.
SS

Сообщения: 71
Зарегистрирован: 01 май 2006, 23:00
Откуда: Ukrain

Сообщение avr123.nm.ru » 24 июн 2006, 19:33

A есть еще шнуры для сотовых USB - UART
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение SS » 27 июн 2006, 14:39

Они как правило на FT232B построены, но я встречал и другие реализации.
SS

Сообщения: 71
Зарегистрирован: 01 май 2006, 23:00
Откуда: Ukrain

Сообщение prottoss » 17 июл 2006, 16:34

http://pinokio3000.narod.ru/my_designs/ ... rammer.htm
Всего на одной ATmega8 и почти пять проводков с рассыпухой)
prottoss

Сообщения: 41
Зарегистрирован: 17 июл 2006, 16:24
Откуда: Новокузнецк

Сообщение prottoss » 16 авг 2006, 21:51

SS писал(а):
wolf писал(а):Видите ли, не на каждом ноутбуке есть разъём LPT.
Я с вами абсолютно согласен, но считаю что лучше использовать нормальный прогер. Он мне чем-то напоминает AVRISP и даже указано на совместимость бут-лоадера, но в отличии от последнего не имеет таких же приимуществ. Откуда напрашиваеться вывод, зачем паять заведомо безперспективный аппарат? Сразу оговорюсь, как нам всем или невсем известно но STK500 или AVRISP псотроен на 8535, а данная схема реализована на MEGA8. И задуматься, что вдруг понадобиться больше чем 8 КБ флэша для следующих версий прошивок, мы сами себя загоним в угол и будем вынуждены покупать 8535 и делать новый программатор...
А USB прикрутить на сегодняшний день не проблема, спасибо фирме FTDI за её конвертеры!
Добавлю, что мой AVRISP работает как раз на USB и от него же питаеться.
Я удивляюсь порой людям, спорящим о том, чего они абсолютно не знают (или специально народ в заблуждение вгоняют)...  Уважаемый SS! Вы знаете, СКОЛЬКО ФЛЭШ ПАМЯТИ В КИЛОБАЙТАХ В MEGA8535 И В MEGA8? Если не знаете, то я Вам скажу - ровно 8 (восемь) и в первом и во втором чипе...
prottoss

Сообщения: 41
Зарегистрирован: 17 июл 2006, 16:24
Откуда: Новокузнецк

Сообщение -= Александр =- » 29 сен 2006, 04:57

Опа-па! Вот я и попался... Собрал новый комп, а LPT в нем - нету!  :shock:  Только щас заметил... В общем кто знает - с каким софтом совместим сабжевый девайс? интересует ICC и CodeVision - хоть кто-нить из них его переваривает?

У меня 10 USB и всего 3 PCI, 2 из которых пока свободно. Если этот программатор с софтом дружит - пожалуй нет смысла покупать PCI-LPT плату...  :roll:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение North » 29 сен 2006, 09:12

Точно нету? Быть может он есть где-то на маме и выводится на заднюю панель планкой с шлейфиком?
Аватара пользователя
North

Сообщения: 197
Зарегистрирован: 27 июл 2005, 14:12
Откуда: Дмитров, Москва
прог. языки: С, asm

Сообщение -= Александр =- » 29 сен 2006, 13:34

На маме есть, но в таком ее месте, что лучше б не было. В общем накрайняк сойдет, но лучше бы без него...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение avr123.nm.ru » 29 сен 2006, 16:05

-= Александр =- писал(а):с каким софтом совместим сабжевый девайс? интересует ICC и CodeVision - хоть кто-нить из них его переваривает?


У меня с CVAVR работал похожий на меге8.
Линк на странице 7 курса.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение -= Александр =- » 29 сен 2006, 17:13

А никакого геморроя с выбором порта не было? Как я помню - там COM-порт нужен...  :roll:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение avr123.nm.ru » 29 сен 2006, 20:57

там виртуальный COM получается.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение -= Александр =- » 01 окт 2006, 12:52

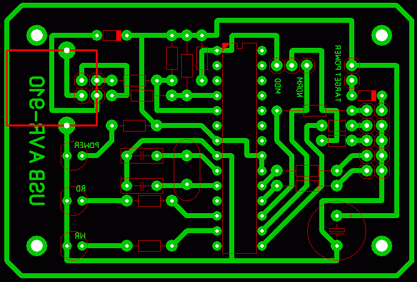

Вот накидал для него плату. Удалось все сделать на односторонней!  :wink:

Седня эту штуку собиру и заценю...  :roll:
Увы, пришлось выкинуть предохранитель - с ним она в корпус не умещается...
Вложения
USB_AVR910.rar
(9.1 КиБ) Скачиваний: 2338
Последний раз редактировалось -= Александр =- 02 окт 2006, 14:52, всего редактировалось 2 раз(а).
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич
