USB программатор для AVR

Все что связана с заливкой программ в микроконтроллеры.

Re: USB программатор для AVR

Сообщение FireFly » 24 июл 2008, 02:07

rig писал(а):
FireFly писал(а):нестабильный агрегат.

почемуж не стабильный, у меня два работают, проблемы были только с первым по своей же глупости.
основные проблемы озвучены, надо тлько внимательно почитать


потому что на одном компе может работать нормально, на другом вообще молчать и танцы с бубном не факт что помогут
что это за агрегат, который надо под конкретные компы подгонять - я и грю нестабильный
"у меня работает"... у меня то же работает, но напарился я с ним до этого по самое. :wink: потом повторил буржуйский аналог, только на тини2313 и вуаля - плевать он хотел на компы... на всех пашет как трактор... а протос в утиль ушел :D
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: USB программатор для AVR

Сообщение rig » 24 июл 2008, 08:29

на плате столько переходных отверстий присутствует, боюсь какого нибудь не хватает или не пропаяно, надо брать тестер и прозванивать цепи.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: USB программатор для AVR

Сообщение Ruddy » 24 июл 2008, 16:05

тестил. там на програматор идут всего 7 дорожек, и только одна из них - через переходное отверстие. Все дорожки прозванивал - всё как по маслу. А можно по подробнее про буржуйский аналог на тини 2313?
Аватара пользователя
Ruddy

Сообщения: 20
Зарегистрирован: 16 июн 2008, 22:06
Откуда: Москва
прог. языки: С++, CodeVisionAVR

Re: USB программатор для AVR

Сообщение FireFly » 24 июл 2008, 16:52

вот этот делал - http://www.ladyada.net/make/usbtinyisp/
можно не парится и заказать - в россию высылают, я товарищу заказывал
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: USB программатор для AVR

Сообщение rig » 24 июл 2008, 16:56

какже только одно?
1 по минусу

2 по плюсу

3 питание на МК присутствует? какое?
4 на порту присутствует? какое?
5 программатор выдает импульсы? можно светик повесить поглядеть мигать должен
6 все всеренькие точки это переходы через плату. покажи фото того тчо получилось

7 ресет подтянут к плюсу?

схемы нет под рукой это первое что бросается в глаза.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: USB программатор для AVR

Сообщение Ruddy » 24 июл 2008, 20:17

Программатор мигает на осцилографе как надо, да и другие дивайсы програмит отлично. питается всё от стабилизированных 5ти вольт через програматор, диодик на питании горит исправно. прозванивал все цепи, в тч питание прямо от прогера до ножек контроллера. Хотя прозвоню ещё не раз наверн). ещё на всякий случай попробую воткнуть дивайс в юсб и питаться от него. смд паяю впервые, так что вышло корявенько, но на работу поидее влиять не должно.

ресет подтянут ровно так, как на схеме: резистором 10КОм

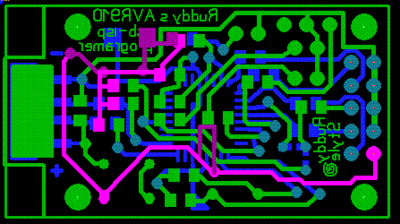

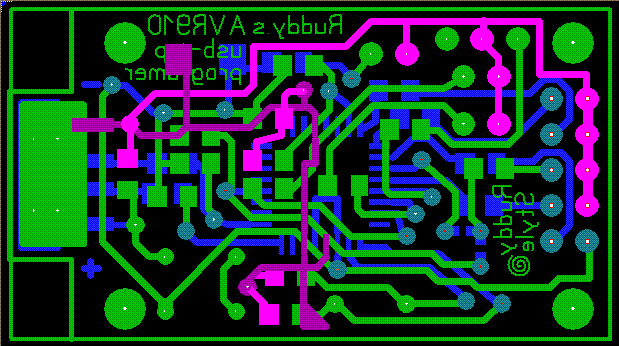

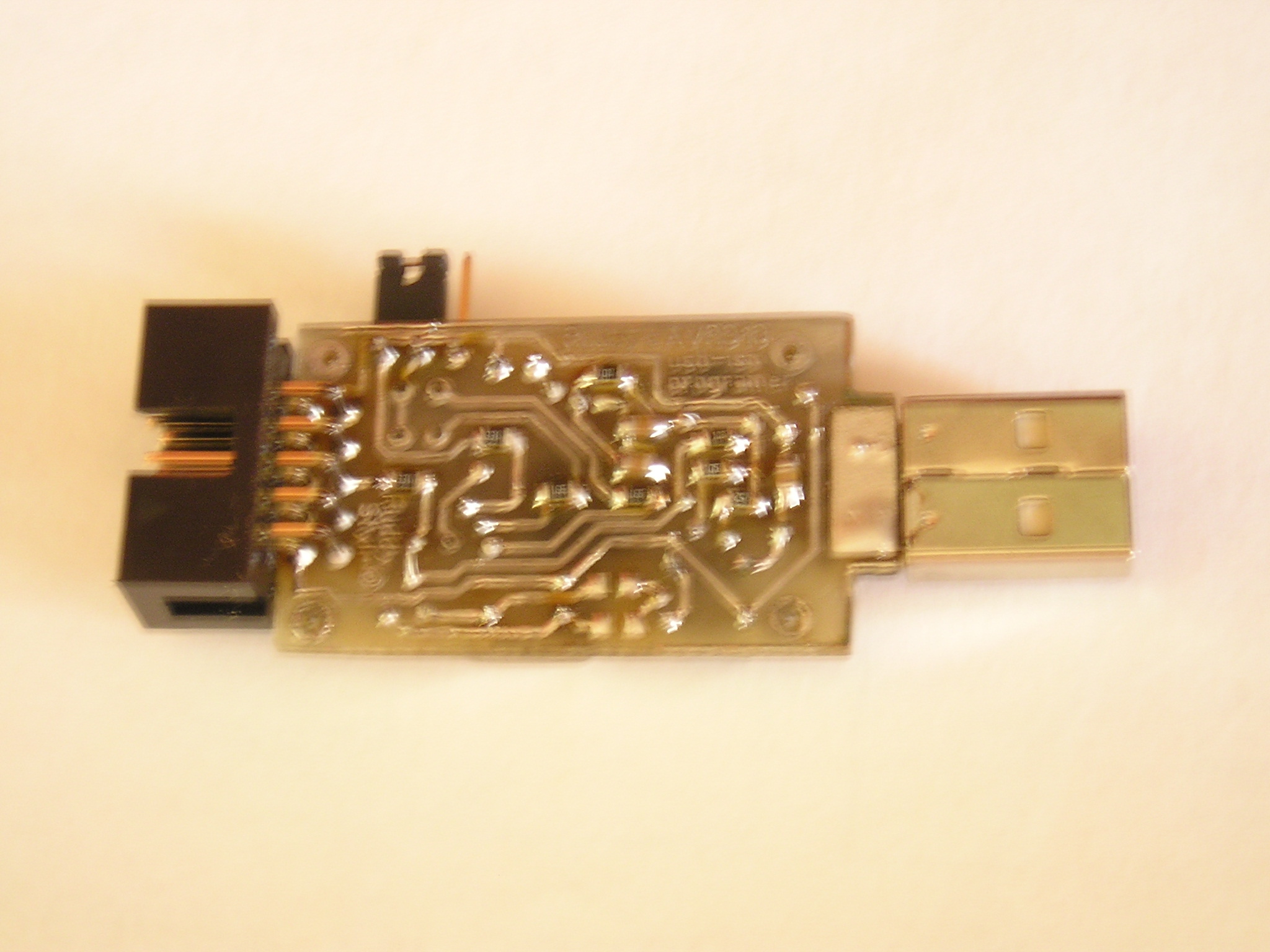

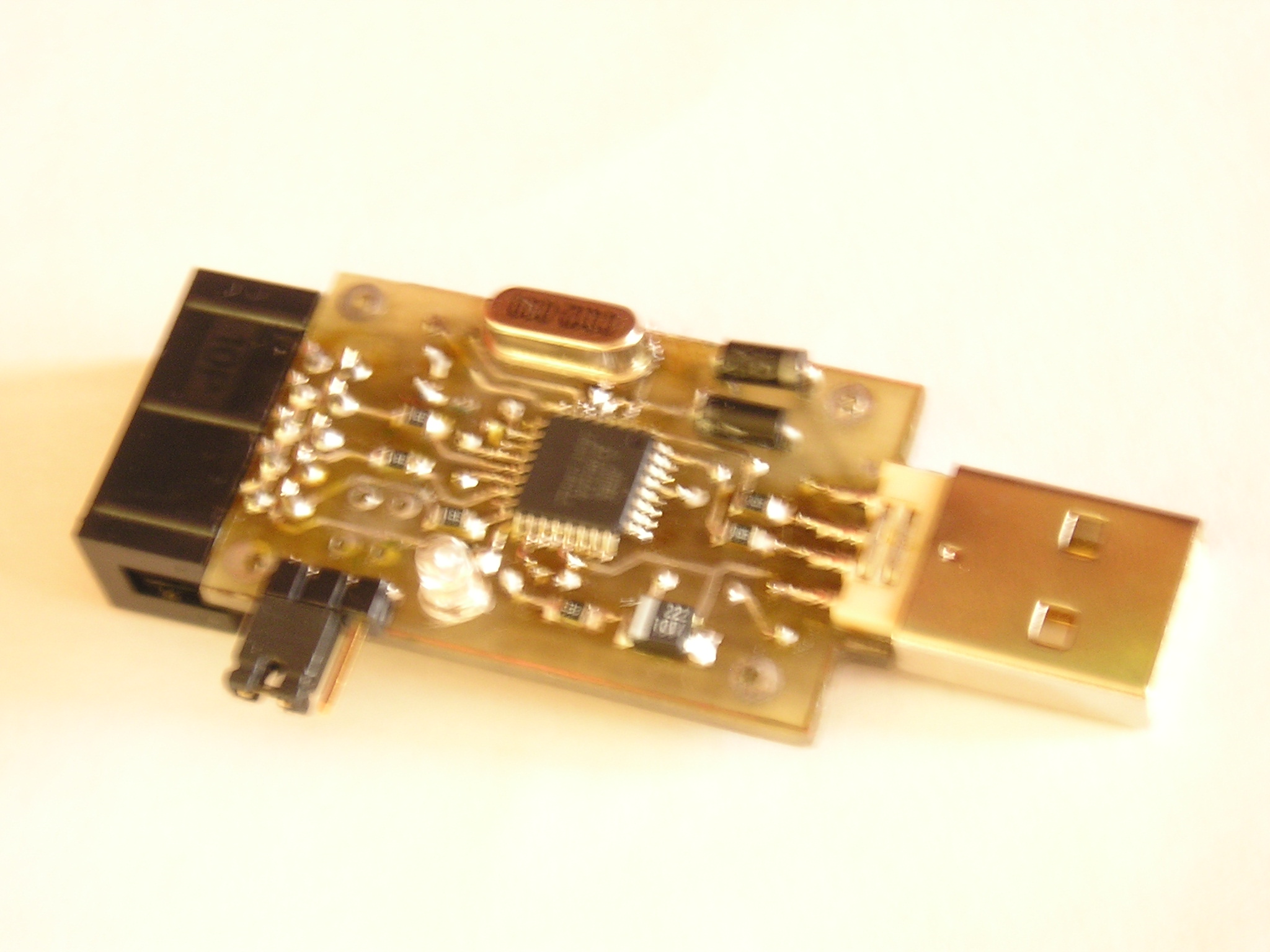

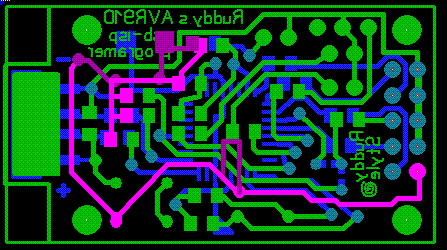

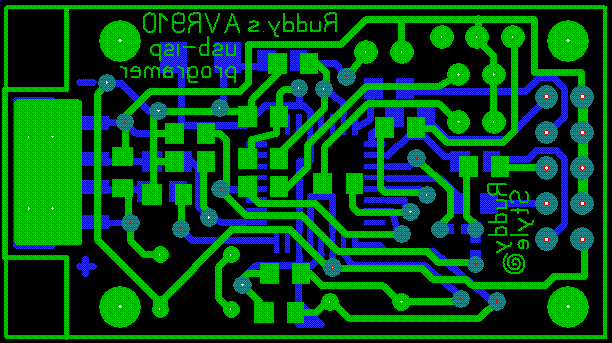

сорри, фотки кривые. нормального фотика под рукой нет.
Вложения
Аватара пользователя
Ruddy

Сообщения: 20
Зарегистрирован: 16 июн 2008, 22:06
Откуда: Москва
прог. языки: С++, CodeVisionAVR

Re: USB программатор для AVR

Сообщение rig » 24 июл 2008, 20:27

паял надеюсь не кислотными флюсами
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: USB программатор для AVR

Сообщение Ruddy » 24 июл 2008, 22:33

паял флюсом F2000, не знаю точно, но кажется он нейтральный. а чем череваты кислотные флюсы?
Аватара пользователя
Ruddy

Сообщения: 20
Зарегистрирован: 16 июн 2008, 22:06
Откуда: Москва
прог. языки: С++, CodeVisionAVR

Re: USB программатор для AVR

Сообщение snayperAlfa » 06 авг 2008, 18:56

А нету ли драйвера для программатора протосса,но только под висту.Или мож какой другой програматор с вистой захочет работать. А можна ли поставить виртуальную машину на висте?Там установить ХП и уже оттуда програмить?
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: USB программатор для AVR

Сообщение sub_null » 07 авг 2008, 11:41

Уважаемые "форумчане",
У кого имеется в наличии tiny45, пожалуйста, попробуйте прошить его обсуждаемым программатором.
Я пробовал у меня НЕ прошивается flash память, хотя EEPROM записывается и стирается отлично.
sub_null

Сообщения: 57
Зарегистрирован: 20 мар 2006, 00:53
Откуда: ukraine

Re: USB программатор для AVR

Сообщение Chekhov » 08 авг 2008, 14:51

FireFly писал(а):вот этот делал - http://www.ladyada.net/make/usbtinyisp/
можно не парится и заказать - в россию высылают, я товарищу заказывал


Не могли бы вы рассказать подробнее про этот программатор.
Меня интересует , каким софтом вы пользуетесь. Я собрал такой-же, но работать он нормально не хочет.
Я использую CVAvr а также эмулятор для этого девайса( эмулирует stk500, как написано на этом сайте).
Flash он читает, а во фьюзы отказывается наотрез. И ещё, какие фьюзы нужно ставить при прошивке ? :x
Chekhov

Сообщения: 3
Зарегистрирован: 08 авг 2008, 13:08
Откуда: Минск

Re: USB программатор для AVR

Сообщение Master » 09 авг 2008, 11:33

Я использую CVAvr а также эмулятор для этого девайса( эмулирует stk500, как написано на этом сайте).

Ээээээээ, я может не совсем понял, но нада использовать AVR910 в настройках CVavr для работы с этим программатором.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB программатор для AVR

Сообщение Chekhov » 10 авг 2008, 00:06

В том то и дело, что это не так. Он тогда пишет ''Error getting Avr910 ID.''
Но самое бесподобное, что перед написанием этого сообщения я уже ~ 25 минут пытаюсь заставить его заработать хотябы так, как в предыдущем сообщении. Эмулятор просто хлам. Если кто-нибудь другого мнения, то опишите его работу у вас, буду очень признателен.
Chekhov

Сообщения: 3
Зарегистрирован: 08 авг 2008, 13:08
Откуда: Минск

Re: USB программатор для AVR

Сообщение Chekhov » 11 авг 2008, 14:40

(из лички)

FireFly писал(а):сорри, не уделил внимания сообщению

я свой пользую под ардуино - там поддержка есть, под другое юзаю обычный LPT STK200/300
этот работает под ардуино прекрасно, больше ни под чего его не проверял... надо попробовать, будут результаты - отпишуь, тока не скоро - банально некогда этим досконально заниматься

если разочаровал - прошу прощения.


Покопавшись немного в исходниках USBtinyISP я обнаружил наверное то, что и должно было там быть :
Команд, отвечающих за чтение/ запись фьюзов просто нет !!!
Вот листинг куска кода программатора (soft) AVR911
Код: Выделить всёРазвернуть
bool AVRInSystemProg::readFuseBits( long * bits )
{
   long low, high;

   /* Use AVRISP's 4-byte universal command */
   comm->sendByte( '.' );
   comm->sendByte( 0x50 );
   comm->sendByte( 0x00 );
   comm->sendByte( 0x00 ); // Dummy.
   comm->sendByte( 0x00 ); // Dummy.
   comm->flushTX();

   low = comm->getByte();

   if( comm->getByte() != '\r' ) // Check return code from command.
      throw new ErrorMsg( "Low fuse byte readout failed! "
                            "Programmer did not return CR after '.'-command." );

   /* Use AVRISP's 4-byte universal command */
   comm->sendByte( '.' );
   comm->sendByte( 0x58 );
   comm->sendByte( 0x08 );
   comm->sendByte( 0x00 ); // Dummy.
   comm->sendByte( 0x00 ); // Dummy.
   comm->flushTX();

   high = comm->getByte();

   if( comm->getByte() != '\r' ) // Check return code from command.
      throw new ErrorMsg( "Low fuse byte readout failed! "
                            "Programmer did not return CR adter '.'-command." );

   /* Put low and high together */
   *bits = (high << 8) | low;

   return true; // Indicate supported command.
}


А вот поддерживаемые команды USBtinyISP :
Код: Выделить всёРазвернуть
// ======================================================================
// Control a parallel port AVR programmer (avrdude type "bsd") via USB.
//
// Copyright (C) 2006 Dick Streefland
//
// This is free software, licensed under the terms of the GNU General
// Public License as published by the Free Software Foundation.
// ======================================================================

#include <avr/io.h>
#include "usb.h"

enum
{
   // Generic requests
   USBTINY_ECHO,      // echo test
   USBTINY_READ,      // read byte
   USBTINY_WRITE,      // write byte
   USBTINY_CLR,      // clear bit
   USBTINY_SET,      // set bit
   // Programming requests
   USBTINY_POWERUP,   // apply power (wValue:SCK-period, wIndex:RESET)
   USBTINY_POWERDOWN,   // remove power from chip
   USBTINY_SPI,      // issue SPI command (wValue:c1c0, wIndex:c3c2)
   USBTINY_POLL_BYTES,   // set poll bytes for write (wValue:p1p2)
   USBTINY_FLASH_READ,   // read flash (wIndex:address)
   USBTINY_FLASH_WRITE,   // write flash (wIndex:address, wValue:timeout)
   USBTINY_EEPROM_READ,   // read eeprom (wIndex:address)
   USBTINY_EEPROM_WRITE,   // write eeprom (wIndex:address, wValue:timeout)
   USBTINY_DDRWRITE,        // set port direction
   USBTINY_SPI1            // a single SPI command
};


то бишь драйвер просто не понимает передаваемых из CVAvr команд.(по крайней мере я так думаю).

Может у кого-нибудь есть мысли по поводу того, как добавить такой функционал ?
Chekhov

Сообщения: 3
Зарегистрирован: 08 авг 2008, 13:08
Откуда: Минск

Re: USB программатор для AVR

Сообщение FireFly » 11 авг 2008, 16:04

лучше у буржуев спроси - там этот проггер популярнее
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин
