USB программатор для AVR

Все что связана с заливкой программ в микроконтроллеры.

Re: USB программатор для AVR

Сообщение maksvp » 29 фев 2008, 10:51

Вопрос видимо был тупой, поэтому ответа недождался :crazy:
Сделать невозможное?... Нет ничего прощще! Главное знать с чего начать... (с) М.Фрай
maksvp

Сообщения: 15
Зарегистрирован: 26 фев 2008, 16:01
Откуда: Самара

Re: USB программатор для AVR

Сообщение Master » 29 фев 2008, 13:42

А какой был вопрос?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB программатор для AVR

Сообщение maksvp » 29 фев 2008, 14:57

Спасибо учту ))) В магазин, значит в магазин!

Еще один вопрос, со схеме protoss-а Разъем PWR питания прошиваемого контроллера брать напрямую от ЮСБ или от VCC?

Вот такой )))

PS: В магаз (Чип-Дип) сгонял. купил абсолютно все по списку для этого программатора, включая IDC разьемы шлейф и все такое, обошлось 200 рублей с копейками... Если заработает оч дешевый вариант прграмматора с учетом цен в том же Чип-Дипе .....
Последний раз редактировалось Digit 29 фев 2008, 15:41, всего редактировалось 2 раз(а).
Причина: ЦИТАТА!
Сделать невозможное?... Нет ничего прощще! Главное знать с чего начать... (с) М.Фрай
maksvp

Сообщения: 15
Зарегистрирован: 26 фев 2008, 16:01
Откуда: Самара

Re: USB программатор для AVR

Сообщение Master » 29 фев 2008, 15:59

Я вначале думал ответить, но потом решил что пусть лучше спецы ответят, но они молчат.
От VCC питается прошиваемый МК, но некоторые делают перемычку, чтобы можно было прошиваемый МК питать от ЮСБ, я пользуюсь схемой Александра там эту перемычку он сделал.

Добавлено спустя 15 минут 49 секунд:
И я вообще соторонник того чтобы шить МК отдельно от схемы, чтобы не спалить ЮСБ своим новым девайсом.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB программатор для AVR

Сообщение maksvp » 29 фев 2008, 16:11

...но некоторые делают перемычку, чтобы можно было прошиваемый МК питать от ЮСБ...


Хорошая мысля! сделаю себе тоже так...

И я вообще соторонник того чтобы шить МК отдельно от схемы, чтобы не спалить ЮСБ своим новым девайсом.


Я планирую сваять макетку с IDC разьемами и всю периферию подключать через них. Ибо тоже боюсь спалить ЮСБ. Как бы программатором его не пожечь. Руки вроде не кривые,но всяко бывает... А он у меня один родимый и самое печальное то, что в ноуте не поставишь PCI карточку ЮСБ ишную, как это на рабое у меня на компе....
Сделать невозможное?... Нет ничего прощще! Главное знать с чего начать... (с) М.Фрай
maksvp

Сообщения: 15
Зарегистрирован: 26 фев 2008, 16:01
Откуда: Самара

Re: USB программатор для AVR

Сообщение maksvp » 03 мар 2008, 09:37

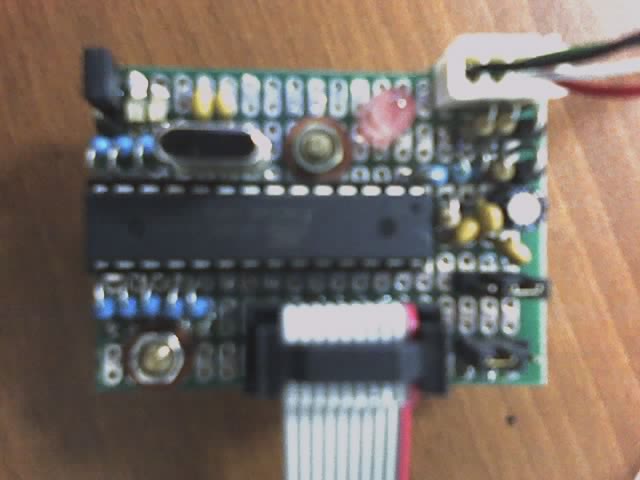

Вотс. собрал )))) как ни странно заработал с первого раза!
По крайней мере мою мегу8Л шьет нормально!

ЗЫ: Респект Протосу!!!
Вложения
Сделать невозможное?... Нет ничего прощще! Главное знать с чего начать... (с) М.Фрай
maksvp

Сообщения: 15
Зарегистрирован: 26 фев 2008, 16:01
Откуда: Самара

Re: USB программатор для AVR

Сообщение GuntisK » 10 мар 2008, 02:56

Привет всем! Вот и Я тоже собрал программатор. Размер платки получился 40*60мм. Большое СПАСИБО Проттосу за прекрасную конструкцию. :good:
Вложения
GuntisK


Re: USB программатор для AVR

Сообщение Lockdog » 23 мар 2008, 14:08

Купил себе usb программатор от Мастер-Кит. Он работает с программой AVRprog. Но когда я её запускаю, то она выдаёт сообщение
"No supported board found! AVRprog version 1.40" и закрывается. Помогите, что сделать?

Добавлено спустя 51 минуту 14 секунд:
И вот ещё загвоздка, к чему подключать третий выход?
Аватара пользователя
Lockdog

Сообщения: 647
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: USB программатор для AVR

Сообщение Сергей » 23 мар 2008, 14:31

Возможно это выход на тактовый генератор, либо на кварц схемки либо на RCцепочку
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: USB программатор для AVR

Сообщение Lockdog » 23 мар 2008, 14:42

к mega8 на какую ногу цеплять, если это выход на тактовый генератор?
Аватара пользователя
Lockdog

Сообщения: 647
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: USB программатор для AVR

Сообщение Master » 24 мар 2008, 10:36

На XTAL1
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB программатор для AVR

Сообщение Lockdog » 24 мар 2008, 13:30

Ну я догадывался об этом))) Так и припаял. А что с AVRprog делать-то? Не хочет он у меня открываться=(((
Аватара пользователя
Lockdog

Сообщения: 647
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: USB программатор для AVR

Сообщение Sailanser » 25 мар 2008, 01:27

Доброй ночи!
Прочел всю ветку про данный программатор от протоса и как поляжу он у каждого рботает как хочет :crazy:
Решил для пробы его навоять собрал, прошил выставил фьюзы как написано подключаю к USB пишет что неизвестное устройство, :sorry: по всем признакам что не запускается внешний кварц отпаиваю от кварца 2 кондера что обычно на землю садят опять подключаю его к USB и опа определился попросил драйвера, :good: и прочее но при попытке увидеть с помошью него программируемй микроконтроллер что то ничего не происходит, :no: вот и не пойму в чем может прикол быть, просто как смотрю этот программатор кто только не собирал у каждого он по своему работает вот и интересно мож кто сталкивался с подобным приколом? :crazy:
Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: USB программатор для AVR

Сообщение Master » 25 мар 2008, 10:01

пишет что неизвестное устройство

Ээээээээ, а дрова поставил?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB программатор для AVR

Сообщение rig » 25 мар 2008, 10:52

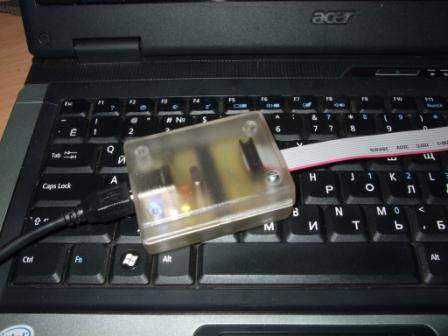

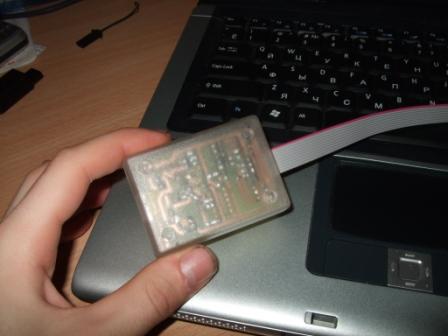

вот так у меня


чуток помедленнее чем через ЛПТ, других проблем нет.
Последний раз редактировалось rig 25 мар 2008, 11:33, всего редактировалось 1 раз.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем
