USB программатор для AVR

Все что связана с заливкой программ в микроконтроллеры.

Re: USB программатор для AVR

Сообщение maksvp » 25 мар 2008, 11:15

Самое главное что я понял при сборке этого программатора: Выписываете на бумажку список ВСЕХ компонентов и идете в магаз чип-дип там или еще чего такое, затариваете все это рублей на 300, аккуратненько собираете прошиваете, ставите дровишки и вперед у меня все работает просто чудно!!!!!без проблем косяков и прочих глюков. тфу тфу тфу ))))

ЗЫ: Третий вывод к ПРОГРАММИРУЕМОМУ контроллеру можно и не подключать. просто оставить его висеть в воздухе и все. я так и делаю. шил сперва мегу8л, теперь собрал отладочную платку с екранчиком на меге32 все шьется просто на ура.
Сделать невозможное?... Нет ничего прощще! Главное знать с чего начать... (с) М.Фрай
maksvp

Сообщения: 15
Зарегистрирован: 26 фев 2008, 16:01
Откуда: Самара

Re: USB программатор для AVR

Сообщение Sailanser » 25 мар 2008, 19:19

Master
Да дрова поставил, он их запросил сразу после того как я отпаял с кварца кондеры те что по 22 pf.

rig
Жм :sorry: странно у меня есть отличия по портам все совпадает

А вот в CodeVision такого определения не вижу есть только вот это у меня версия 1.23.8d
Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: USB программатор для AVR

Сообщение rig » 25 мар 2008, 21:12

а винда не 95-я? шучу, на моем фото кодевижен 1.25.2. ищи тут на форуме, есть и поновее
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: USB программатор для AVR

Сообщение Sailanser » 26 мар 2008, 01:21

Хм :crazy: Странно как то работает обновил CodeVision до версии 1.25.9 и она сразу увидела программатор, пока для испытаний подключил мегу8 проверить вроде шьет и читает нормально надо будет попробовать с другими чипами да позаливать в мегу и в них различные прошивки и глянуть на сколько корректно он их заливает. Хотя блин первый раз вижу что бы устройство работало с внешним кварцем если не посажены кондеры на землю :no:
Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: USB программатор для AVR

Сообщение rig » 26 мар 2008, 06:38

может припой закатился или флюс не вымыт. да мало ли причин. запаяй другие 22 пф.
кварц, случайно, не с внутренними кондерами ?
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: USB программатор для AVR

Сообщение Master » 26 мар 2008, 15:52

Кварц без кондерев очень даже работает, у меня как то не было кондерев и я так запускал без них.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB программатор для AVR

Сообщение Sailanser » 26 мар 2008, 19:41

rig
Да нет вроде все путем, кварц обычный а ведет себя странно как то когда вешаешь кондеры любые сразу переходит на неопознанное устройство :D так что буду гонять пока без них раз работает, хотя с таким приколом прервый раз сталкиваюсь.

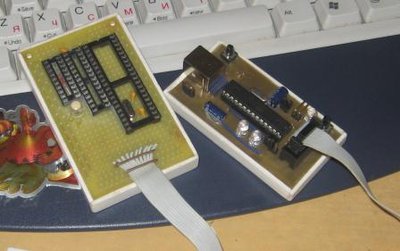

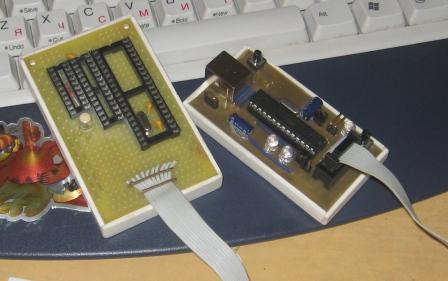

Да, вот как выглядит девайс в моем исполнении
Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: USB программатор для AVR

Сообщение rig » 26 мар 2008, 21:53

мега не L-ка случайно?
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: USB программатор для AVR

Сообщение Sailanser » 27 мар 2008, 19:15

Неа.
Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: USB программатор для AVR

Сообщение rig » 28 мар 2008, 00:51

а сам откуда? заполни профиль
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: USB программатор для AVR

Сообщение Master » 28 мар 2008, 16:23

Что-то обвеса маловато или снизу смдшки?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB программатор для AVR

Сообщение Sailanser » 28 мар 2008, 18:54

rig
Заполнил :)
Master
Да, снизу смдэшки а вот на 1 мегаом резистороа в смд не нарыл поэтому поставил обычный :)
Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: USB программатор для AVR

Сообщение bsergik » 01 апр 2008, 19:58

Народ, объясните пожалуйста, для первого программирования самого программатора (с сайта http://www.fischl.de/usbasp/) нужен дополнительный рабочий программатор или нет?
Из файла readme я так понял что достаточно джампер переключить и можно запрограммировать сам программатор. В других источниках (хотя бы в том же журнале радиоаматор) написано что для программирования программатора нужено для начала уже рабочий программатор.
Кому верить? :-/
bsergik

Сообщения: 2
Зарегистрирован: 01 апр 2008, 19:52
Откуда: Нижний Новгород
прог. языки: С, С++

Re: USB программатор для AVR

Сообщение Digit » 01 апр 2008, 23:53

Обоим источникам :)
В readme написано джампер переставить. А дальше что? Он сам из воздуха прошивку возьмет? :) Ты джампер переставляешь и прошиваешь другим программатором этот (точнее его МК прямо в схеме).
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: USB программатор для AVR

Сообщение sandro » 02 апр 2008, 23:57

Народ, объясните пожалуйста, для первого программирования самого программатора (с сайта http://www.fischl.de/usbasp/) нужен дополнительный рабочий программатор или нет?
Из файла readme я так понял что достаточно джампер переключить и можно запрограммировать сам программатор. В других источниках (хотя бы в том же журнале радиоаматор) написано что для программирования программатора нужено для начала уже рабочий программатор.
Кому верить? :-/

Hello!
Вот че у меня получилось,посмотри...Ну а в первый раз мне пришлось прошивать мегу 5проводков,ломало делать переходник на ИДС10.джампер деиствительно нужен для обновления прошивки.
Вложения
usbasp
Аватара пользователя
sandro

Сообщения: 67
Зарегистрирован: 01 апр 2008, 02:29
Откуда: Тирасполь
