Я не знаю ни новой схемы не тех кто знает.

мне кажется как все громоздко )))

правда пока что удачно перевести рисунок на плату с бумаги не удалось . видимо в пршлый раз тонер уже кончался.. попробую скоро еще ...

Претензии к программатору AVR910 от Проттосса.

Питание USB порта - 5В, а на его схеме стоят два диода с понижением напруги на 0,7В. В итоге получаем 3,6В. А напряжение работы ATMega8(не ATMega8(L)) от 4,5 до 5,5В.

В чем смысл установки этих диодов? ХЗ

Далее, отсутствует поддержка ATMega48, ATTiny2313, ATTiny13.

И это после всего вышеперечисленного хороший программатор?

Что то я в нем совсем разочаровался

3.6В - чтоб шить низковольтные девайсы. Хотя логичнее было бы конечно понижать уже после контроллера на выходе, но там надо больше диодов...
Мегу-48 я им шил! я и не думал что она не поддерживается...
А вообще не нравится - сделай лучше! Все исходники у него открыты...

Не знаю. У меня нет ни тиньки, ни 48 меги

Сейчас посмотрел - на сайте у него написана поддержка. Так что ХЗ. Самому все придумывать - некогда , учитывая, что даже разводку никак не успеваю доделать Хотя пока еще не знаю, может и буду делать. Но не сейчас

Добавлено спустя 1 час 7 минут 12 секунд:
Кстати, доразвел плату в Proteus'е.

Получилось компактно и даже красиво. Что сделал:

ATMega8-16PU - для упрощения пайки ;
USB-B - чтобы не перепутать разъемы;
IDC-10, BH-10R; BH-10R - боковой контакт;
кондер 22мкФ - танталовый(TANT A, 22мкФ, 6,3В думаю достаточно );
все остальные компоненты SMD 0805;
убрал предохранитель(банально не стал искать, все равно не спалил пока ни одного порта, желающие могут добавить и его и выложить переделку, только спасибо, я думаю, ему все, кто заинтересовался, скажут);
разводка выполнена в два слоя с переходными отверстиями.

Вроде все. В архиве разведенный и не разведенный варианты.

собрал программатор, пару раз винда чтото находила но не успела определить, что это было. разбираюсь потихоньку что к чему.
мега определяется и прошивается нормально. Где то накосячил не иначе. Думаю на кварц, я его уронил пару раз.

накосячил в районе R2-R5, R1-R4. R5 почему то вместо 1 МОма прозванивался как 1к6. распаял/запаял - все заработало.

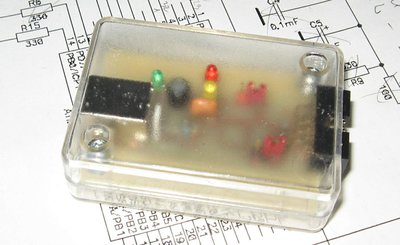

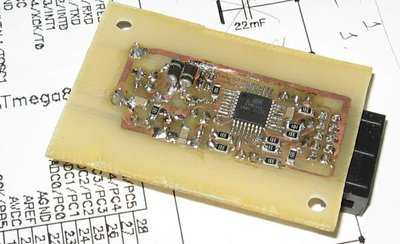

использовал выше встречающуюся схему на смд деталях, немного доработал (отказался от питания программируемого девайса, восстановил перемычку пониженной чатоты LED). Дорожки сделал нормальные. Монтаж довольно плотный, нужна сноровка. Плата двухсторонняя, но можно кинуть перемычками.

красатищща! еще бы пп до ума довести в платне красоты той же ) да и под этот размер мона получше саму разводку сделать... если надо могет наваяю ..

rig писал(а):Монтаж довольно плотный, нужна сноровка.

Красиво ! Молодец.

Duhas писал(а):красатищща! еще бы пп до ума довести в платне красоты той же ) да и под этот размер мона получше саму разводку сделать... если надо могет наваяю ..

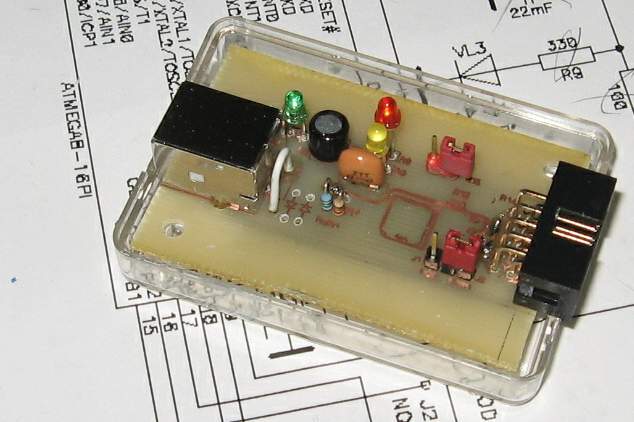

это я и сам могу, все как то лень. как всегда сначала делаешь все плотно потом появляется корпус и много места на плате ...
Все минимизируешь минимизируешь, а платы с ноготок не получаются
и как они эти пентиумы утюгами делают непонимаю

avr123.nm.ru писал(а):Красиво ! Молодец.

это было не сложно. правильно заточенный китайский паяльник и немного флюса-пасты для разгона и придания блеска припою.
ещеб достать пасту коей паяют смд детали в печках, попробывал бы строительным феном паять.

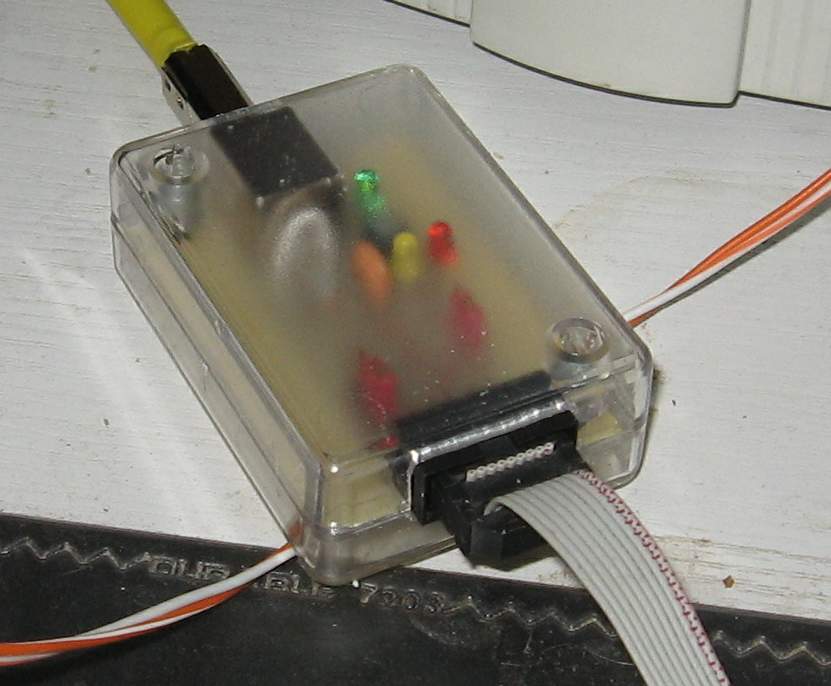

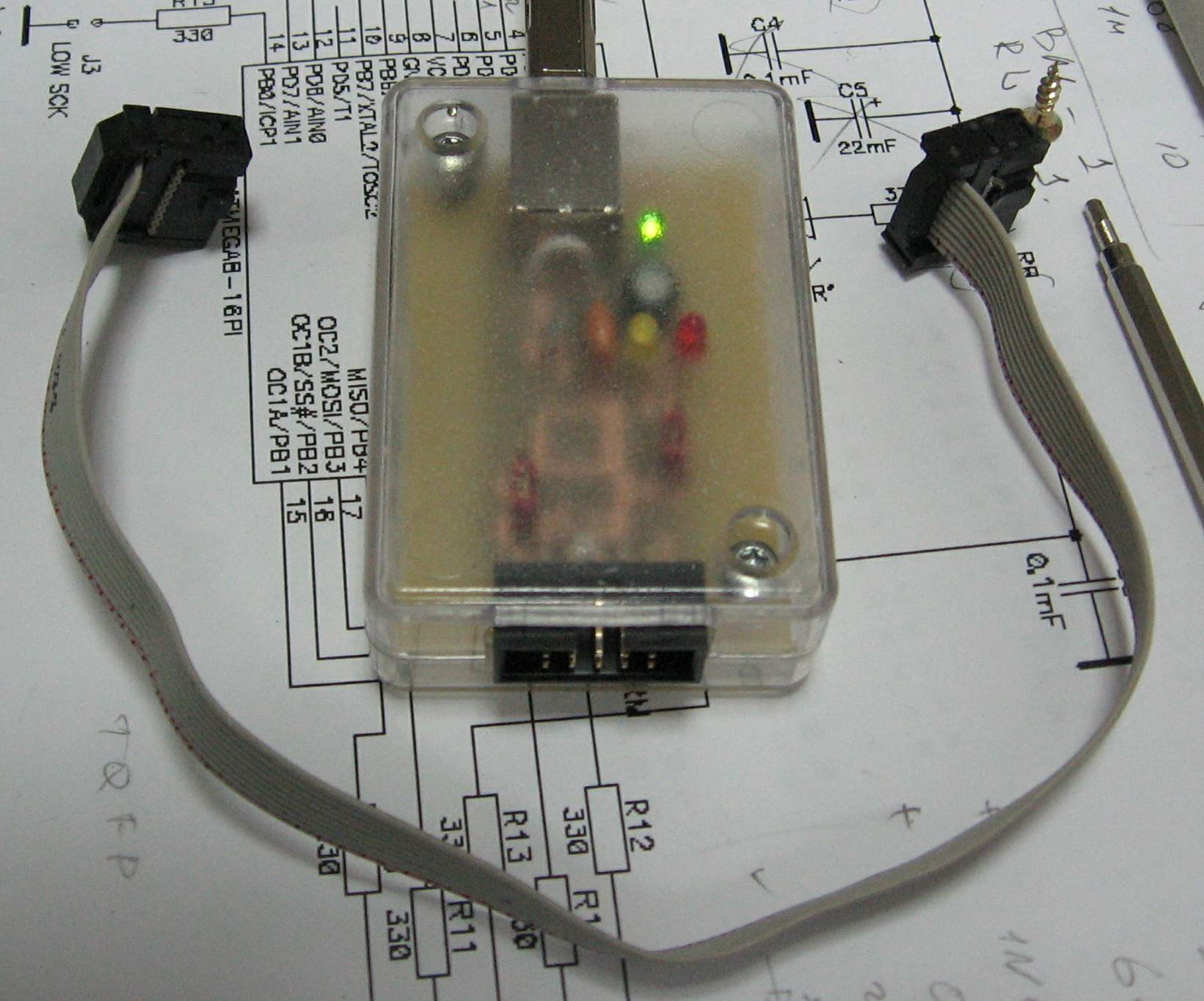

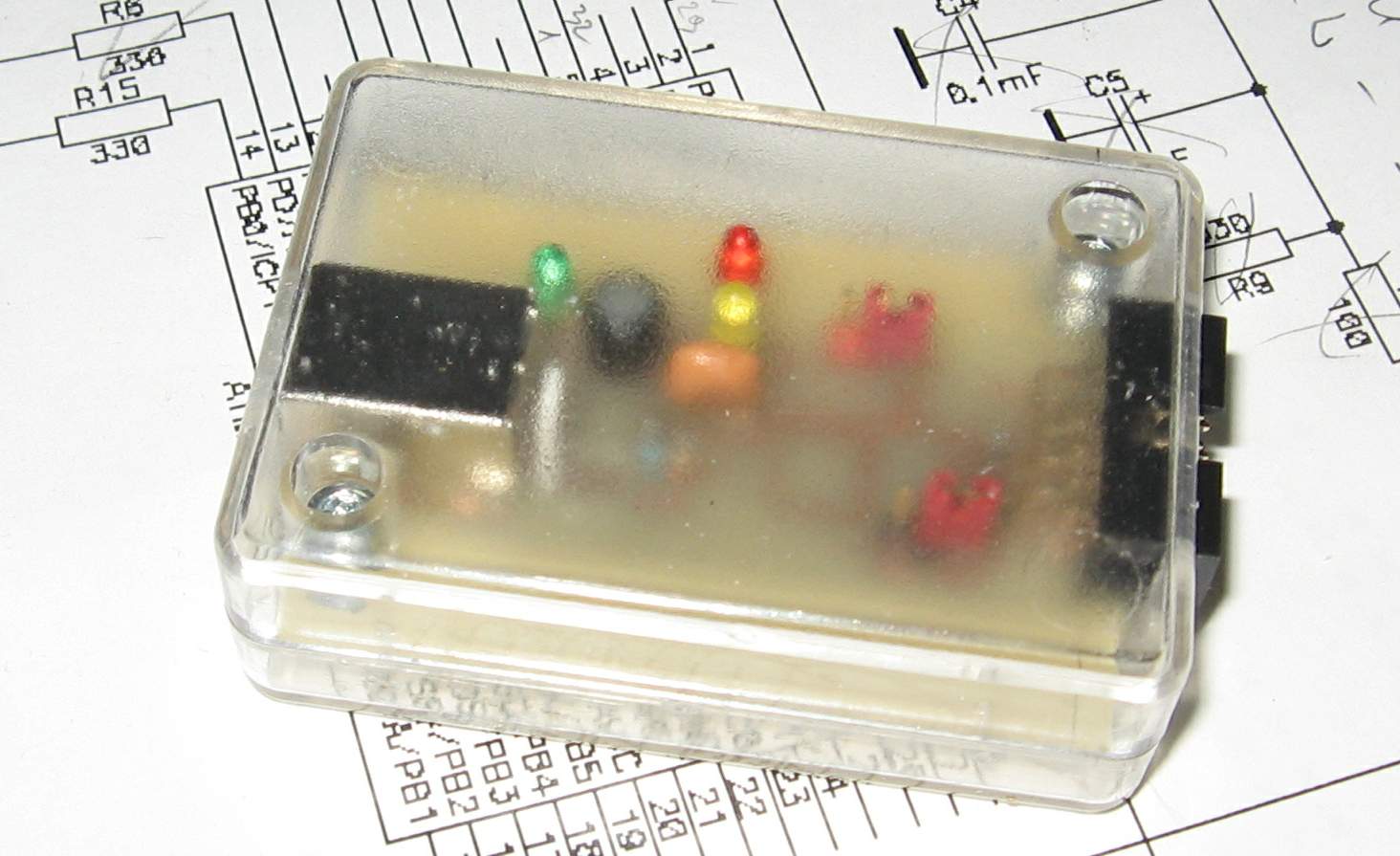

вот такой вот форм-фактор.
очень приятно выглядит после здорового, квадратного, бесформенного.

Работает стабильно?

если вопрос ко мне, то ни разу не было сбоев. никаких.

------------------upd

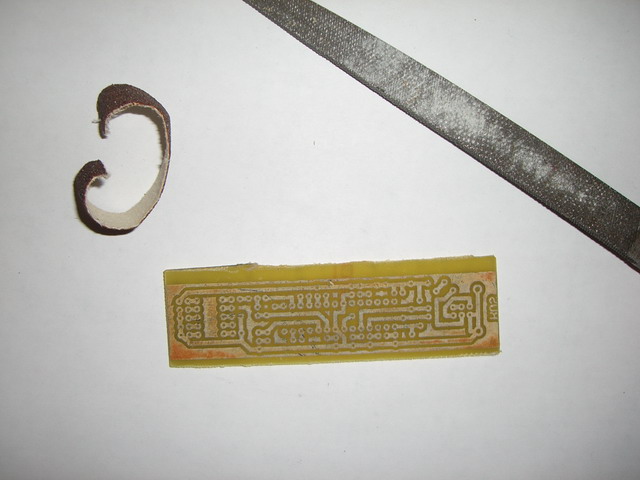

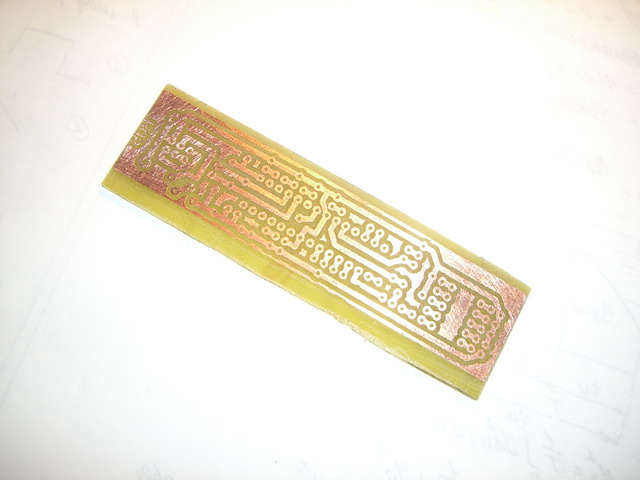

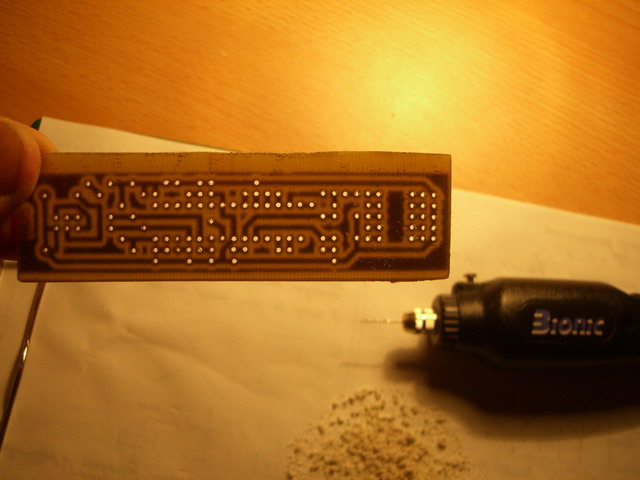

сделал второй. попутно фотографировал этапы.

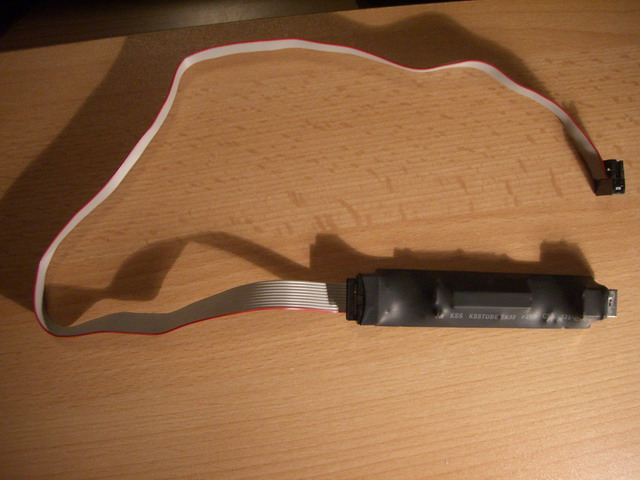

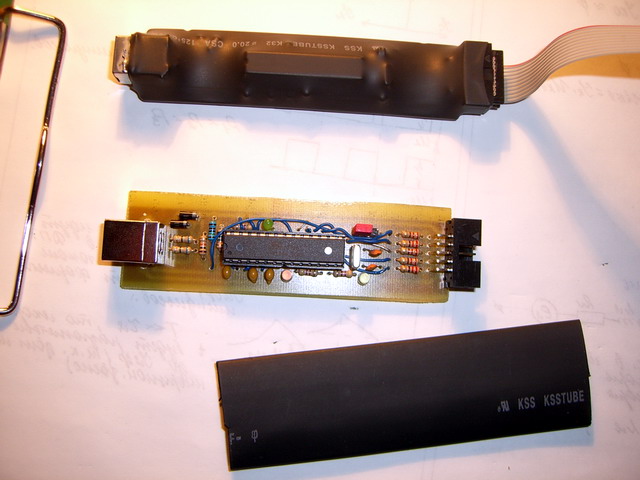

уже работает. осталось фрезой убрать лишнюю толщину и обтянуть термоусадкой.

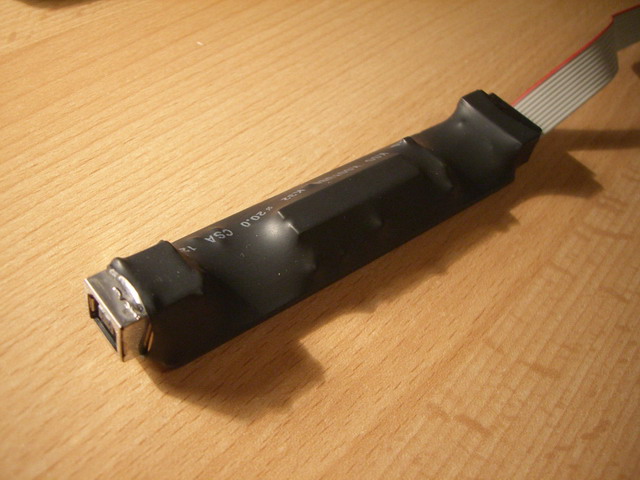

термоусадка - мой любимый корпус.

Ты бы это, печатку выложил что ли, может кому захочится тоже такой собрать.

светодиодики видно через термоусадку?
