Про тензорезюки

executer » 29 ноя 2009, 13:34
это который любые деформации в плоскости ноги меряет. Еще один на изгиб можно поставить.
http://www.zetms.ru/support/articles/te ... _shemi.php
http://www.sensor.p-d-o.ru/product_329.html


Добавлено спустя 6 минут 45 секунд:
=DeaD= писал(а):Пьезы брать в магазинах типа промэлектроники - покупаешь обычный пьезоизлучатель и готово :)
Они по 10-20 рублей идут.



Так здесь придется набирать из них площадь , а с тензой, вырезал пластинку нужного размера, откалибровал пороги и вперед... 2 датчика на одну пластину

И потом, может у вас в России есть такие магазины с пьэзами, на просторах Украины, я такого счастья не видел.. разве что заказывать отдельно в интернет магазине...

И мой опыт общения с тонкими пьэо-излучателями заканчивался печальным расколом датчиков.... :oops:
Аватара пользователя
Aseris

Сообщения: 954
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия, Хеб
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Война роботов на базе 6мм мягкой пневматики

Сообщение =DeaD= » 27 май 2010, 13:39

Что-то я не понял что мешает напаять на пьезоизлучатель к центру пластинки через 3 проволочки хоть 10х10см пластину?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Война роботов на базе 6мм мягкой пневматики

Сообщение blindman » 27 май 2010, 14:08

Пьезоэлемент - наилучший вариант из всех предложенных. Довольно легко отфильтровать ложные срабатывания, практически нет ограничений по конфигурации мишени, в разумных пределах конечно

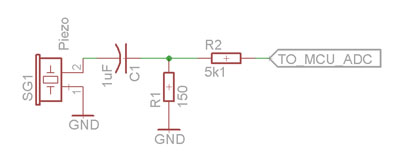

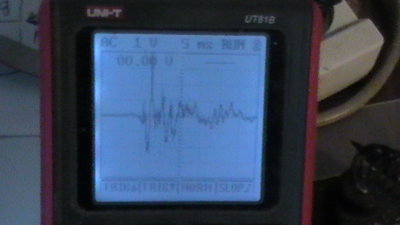

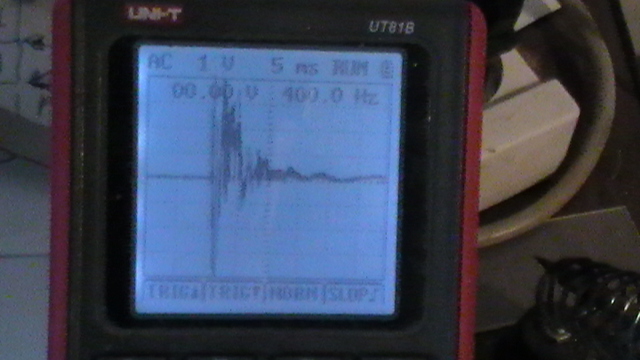

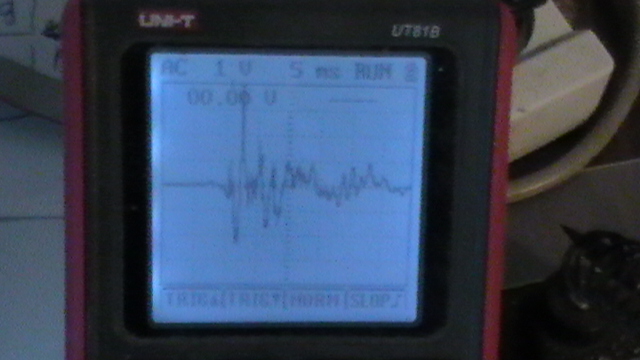

Вот по быстрому снял пару осциллограм. Фотика нормального нету, но думаю понятно что при ударе непосредственно по пьезоэлементу явно присутствует высокочастотный сигнал большой имплитуды. Пьезоэлемент в пластмассовом корпусе, закреплен на столе толстым двусторонним скотчем.
