О станках с ЧПУ для новичков

Модератор: bolt

О станках с ЧПУ для новичков

Сообщение Timych » 22 июн 2014, 16:24

Здравствуйте товарищи спецы! Решил сделать фрезерный станок с ЧПУ... Подскажите пожалуйста где можно подробно почитать про такие станки, как их делать, можно ли изготовить такой станок с шаговыми двигателями C2164-60045 и C2124-60190 от принтеров, где можно найти 100% рабочую схему управления (драйвера) для этих двигателей...
Timych

Сообщения: 27
Зарегистрирован: 28 окт 2013, 16:34

Re: О станках с ЧПУ для новичков

Сообщение Myp » 22 июн 2014, 17:51

<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16548
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: О станках с ЧПУ для новичков

Сообщение Timych » 22 июн 2014, 19:10

А схему самодельного драйвера Вы не видели?
Timych

Сообщения: 27
Зарегистрирован: 28 окт 2013, 16:34

Re: О станках с ЧПУ для новичков

Сообщение RootAdmin » 23 июн 2014, 02:08

А смысл в самодельном? 5 драйверов для 3д принтера можно за $25 купить. Но если хочется собрать и отладить самому - могу глянуть в гугле.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1687
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: О станках с ЧПУ для новичков

Сообщение Dmitry__ » 23 июн 2014, 07:09

Бу-га-га, спаял за один выходной (сегодня) контроллер. Макетка от какой-то дискавери, драйверы pololu на A4988, ардуина - местная ордуина. Крутил старый движок от дисковода (обмотки по 70 ом) и большой шаговик (обмотки около 1.5 ом.). Маленький шаговик крутится шумно (очень большое сопр.. обмоток, A4988 не выходит на микрошаговый режим). Большой крутится зачетно.
Что характерно, ардуина на атмега328. Превед Мур, бегом на grbl :Yahoo!:

http://ceit.uq.edu.au/wiki/index.php/Mi ... anufacture
Опенсорс начинает круто шагать по планете. Появилась оконтуривалка плат для eagle. Вот это я оттянусь на переделке своего EGX-300
Чем больше я узнаю линух, тем больше я ненавижу венды :)

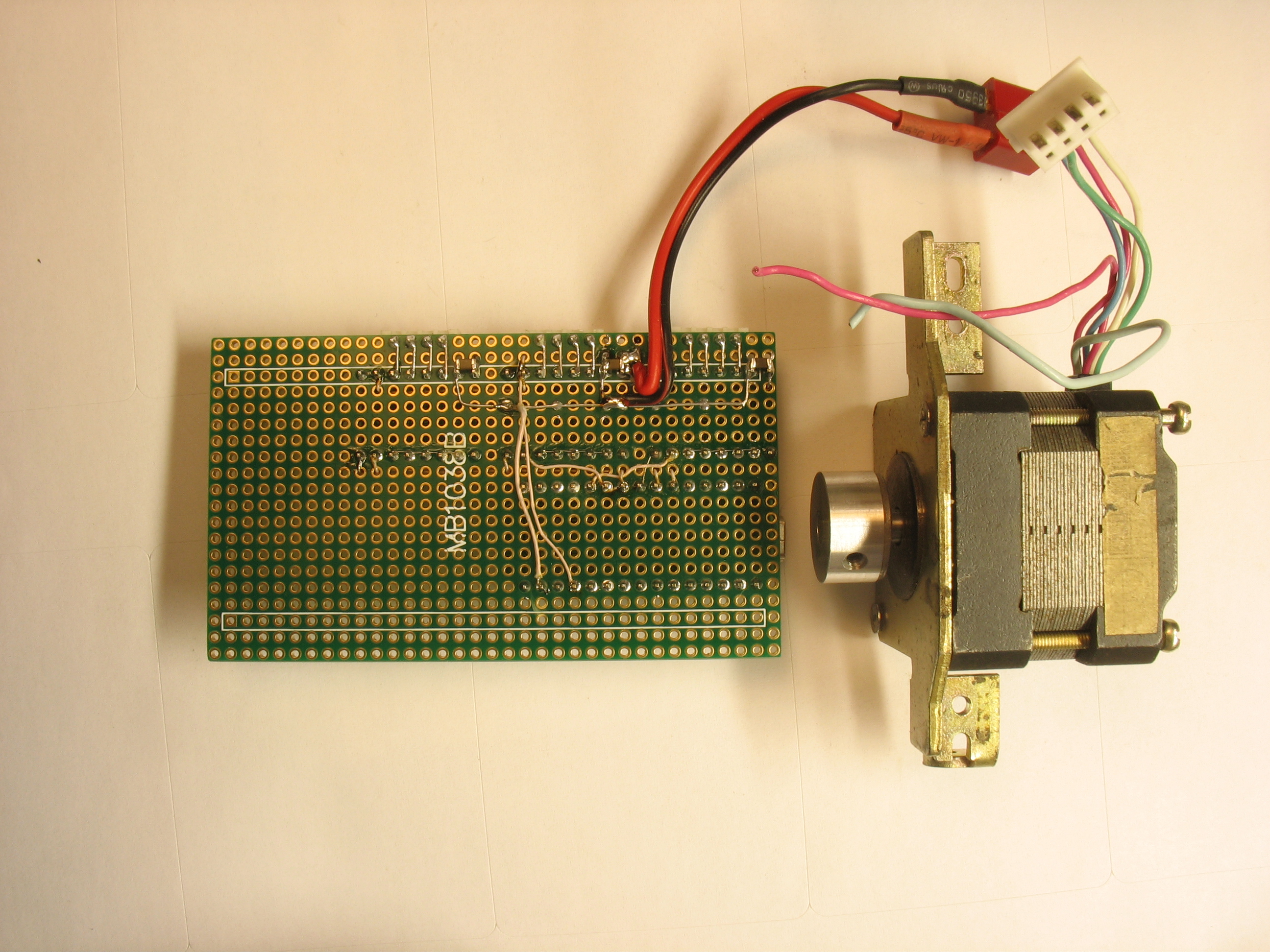

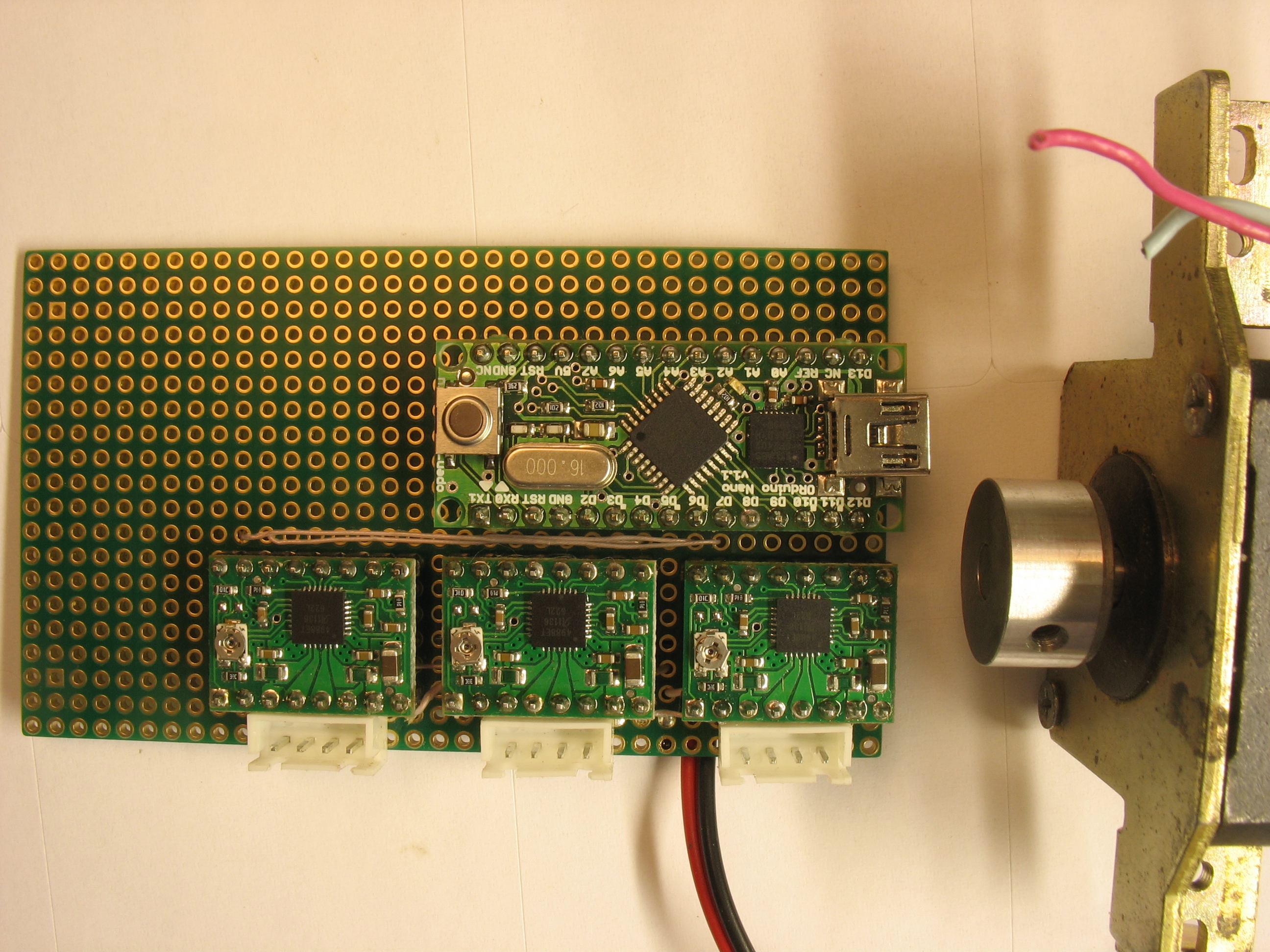

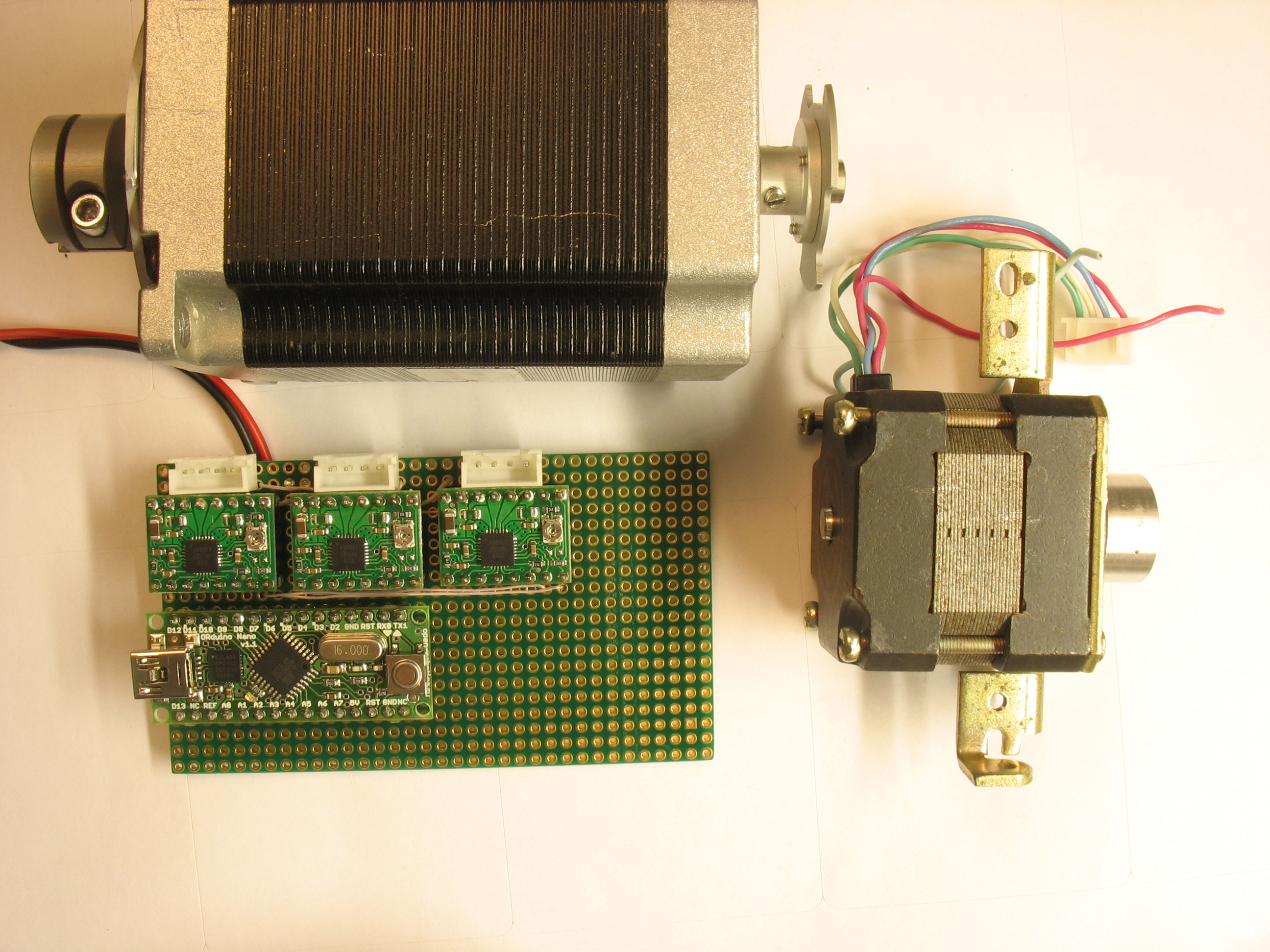

Фотки:




Извините за каламбур, пьян йа когда не высплюсь, ушел спать, пусть мне приснится новый опенсорсный чпу с опцией 3д принтинга, хотя зачем? у меня есть 3д принтер :D
Аватара пользователя
Dmitry__

Сообщения: 6533
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: О станках с ЧПУ для новичков

Сообщение Myp » 23 июн 2014, 11:08

Timych писал(а):А схему самодельного драйвера Вы не видели?

неа, и даже смотреть не хочу.
потому что будет дольше, хуже и дороже чем готовый китайский.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16548
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: О станках с ЧПУ для новичков

Сообщение RootAdmin » 23 июн 2014, 11:56

А GRBL - зачетная вещь. Сам макет гоняю. На двух ардуинах. :)
На одной - GRBL, на второй - "контроллер моторов". Принимает степ/дир и вертит моторами через колхоз-драйвера.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1687
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: О станках с ЧПУ для новичков

Сообщение Myp » 29 сен 2014, 22:12

Dmitry__ писал(а):Что характерно, ардуина на атмега328. Превед Мур, бегом на grbl :Yahoo!:

яж давно там уже ))
обплевался на ЛПТ и забил. китайские драйвера с ним несовместимы)))

в GRBL последней версии скорости по осям разные можно ставить, у меня 3 разномастных шаговика и для каждого я выбрал максимальную скорость и ускорение :)

теперь проблема в дремеле который у меня шпинделем выступает, максимальной скорости не хватает на МДФ, а на большой подаче скорости и вовсе падает.
а если резать по 0.5 мм за проход то деталюха со спичечный коробок на час времени растягивается.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16548
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: О станках с ЧПУ для новичков

Сообщение Dmitry__ » 29 сен 2014, 22:37

Myp писал(а):теперь проблема в дремеле который у меня шпинделем выступает, максимальной скорости не хватает на МДФ, а на большой подаче скорости и вовсе падает.

Тыжжеж дружишь с двиглами от пылесосов? (видел фотки запчастей в какой-то теме). Делай гибкий рукав (через цангу), диммер обязательно. Киловатт и 20000 об/мин. будут :)

Добавлено спустя 11 минут 30 секунд:
Во, на вал 8мм :)
http://realrc.ru/product.php?id_product=836
Аватара пользователя
Dmitry__

Сообщения: 6533
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: О станках с ЧПУ для новичков

Сообщение Myp » 29 сен 2014, 23:09

уже с гибким валом.
яж всё на полу собрал, провода от розетки до симистора, от симистора до платы контроллера с оптопарой, от ардуины до контроллера и обратно от датчика нуля, от симистора до мотора.
потом мне стало грустно от обилия проводов и эту кучу проводов и плат я положил на подоконник
с тех пор как только вижу эту кучу барахла, так сразу впадаю в депрессию и иду заниматься чем-то ещё.

Добавлено спустя 18 минут 55 секунд:
вот такой он у меня =) post311375.html#p311375
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16548
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: О станках с ЧПУ для новичков

Сообщение Dmitry__ » 29 сен 2014, 23:28

Myp писал(а):провода от розетки до симистора, от симистора до платы контроллера с оптопарой, от ардуины до контроллера и обратно от датчика нуля, от симистора до мотора.

Это вообще лишнее на данном этапе, тебе сложно кнопкой шпиндель включать? После 500 часов практики на станке, ты поменяешь всю концепцию чпустроения, начиная от вытяжки, шумоизоляции и кончая циклонными фильтрами :)
Я так токарное дело познавал. Купил станок, накупил оснастки, освоил заточное дело, все узнал о алмазах и эльборе, приделал промышленный микроскоп, выточил десяток бздюлек, а потом себе сказал: "да нунаф, я программер а не посудомойка". :D

Добавлено спустя 1 минуту 34 секунды:
По фоткам станка, явно мощности мало, меняй дремель на ручной фрезер (дешевый белорусский). Двигатель надо вешать на стенку (полная изоляция от конструкции станка)

Добавлено спустя 4 минуты 56 секунд:
Вот так у меня висит дремель на фрзировку плат:
Аватара пользователя
Dmitry__

Сообщения: 6533
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: О станках с ЧПУ для новичков

Сообщение Myp » 30 сен 2014, 10:53

белорусский это какой?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16548
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: О станках с ЧПУ для новичков

Сообщение Madf » 30 сен 2014, 11:00

в чем фитишь обрабатывать МДФ на макс скорости шаговиков, а потом удивляться почему мотор фрезы не успевает? :D
Madf

Сообщения: 2346
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: О станках с ЧПУ для новичков

Сообщение Myp » 30 сен 2014, 13:40

в том чтобы не выйти на пенсию до окончания обработки детали
моя максимальная скорость 120 мм в минуту и шпиндель всего 150 ватт.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16548
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: О станках с ЧПУ для новичков

Сообщение Madf » 30 сен 2014, 14:03

у меня 400W при 12000, резало как масло при не опытности на 1000 мм/мин по малой глубине (правда была 8мм фанера)
только качество было ужасное при большой глубине :D (чудом фрезу не сломал)
ещё зависит от типа фрезы и её диаметра
Madf

Сообщения: 2346
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
