Давно мне хотелось сделать станочек.
Сделать что-то маленькое руками, да ровно, да чтоб самому стыдно не было - это не про меня.
Поэтому решил начать с "полноразмерного макета" станка из фанеры.
Итак, что у меня есть:
направляющие диаметром 10мм и длиной 500 - 6 шт
стойки под направляющие SC10 - 8 шт

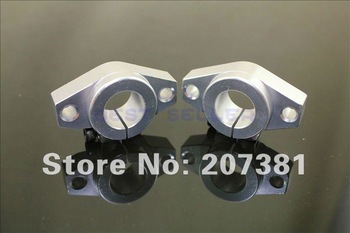

стойки под направляющие SHF10 - 4 шт

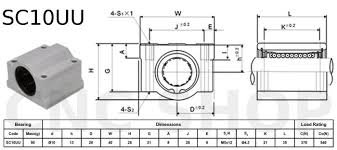

линейные подшипники в модулях sc10uu - 12 шт

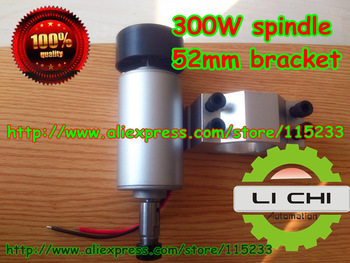

шпиндель китайский "300 ватт" с опорой - 1 шт

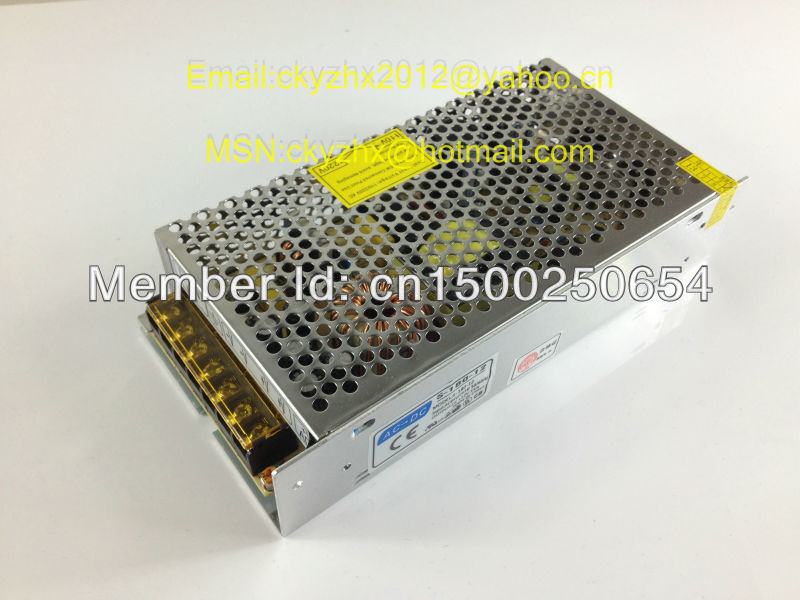

Блок питания китайский 12V10A - 1 шт

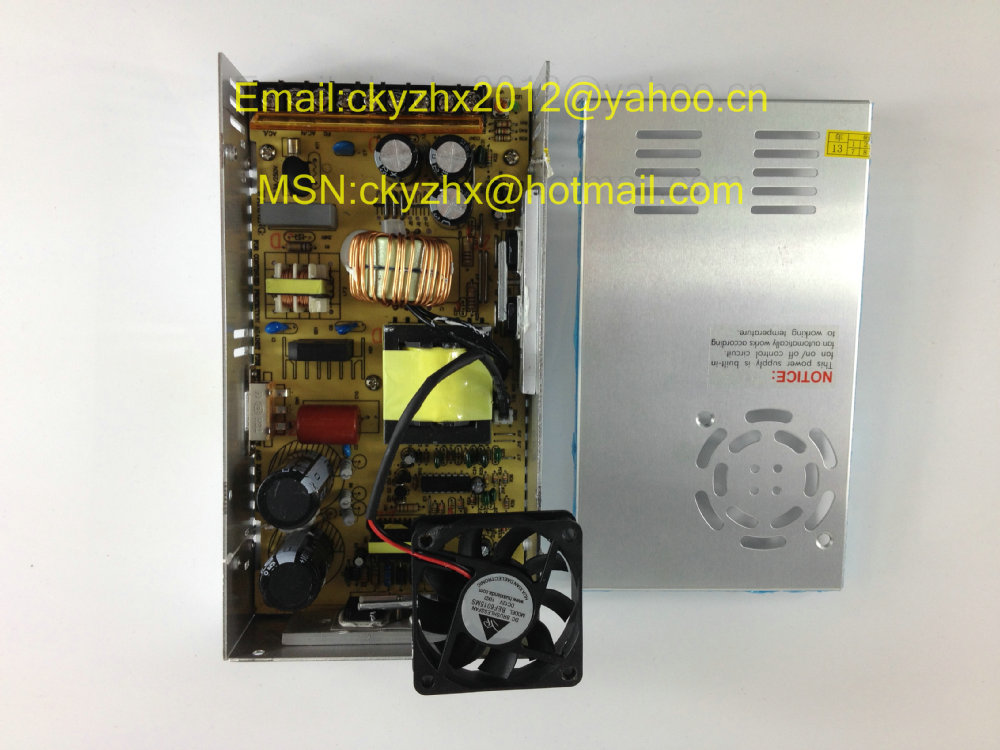

Блок питания китайский 48V7,5A - 1 шт

Ардуино UNO (мега 328, 16Мгц) - 1 шт

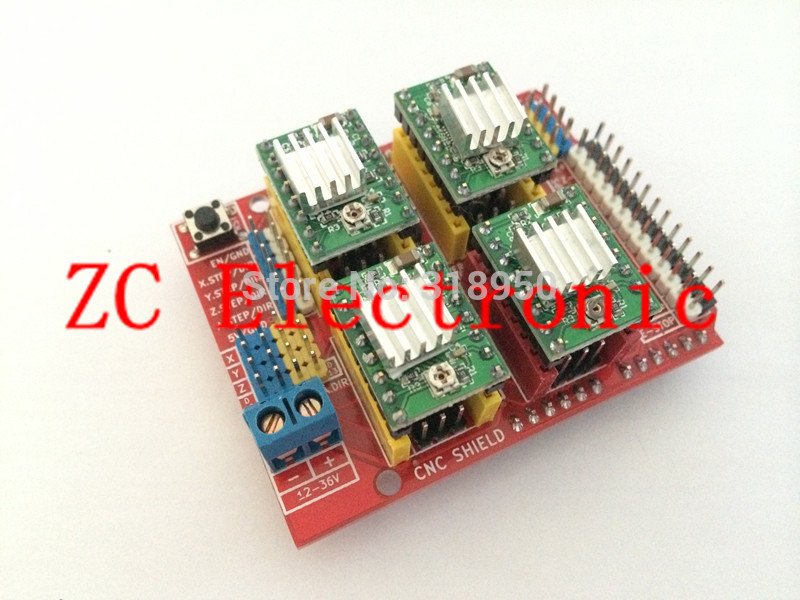

Шилд на ардуину для драйверов A4988 - 1 шт

драйвера A4988 - 4 шт

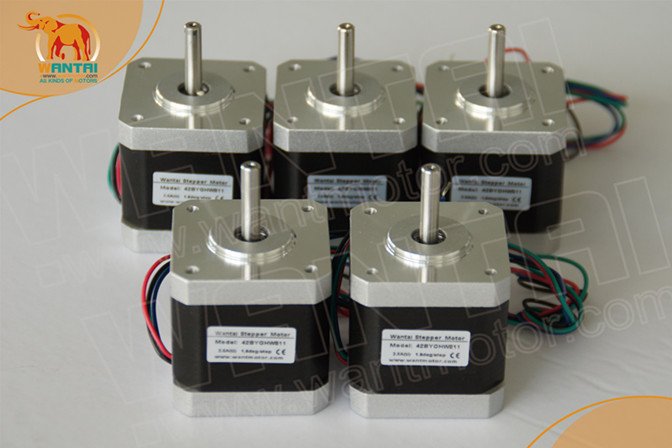

шаговые двигатели Nema17 (ось 5мм) - 3 шт

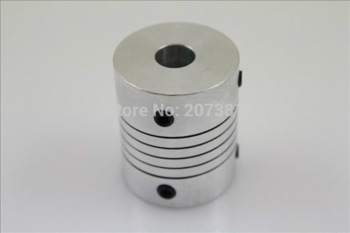

Муфты для двигателей (отверстия 5мм) - 3 шт



И чего я покупал именно под проект

Добавлено спустя 17 минут 13 секунд:
Во-первых лист фанеры.
Выбирал тот лист, что не расслаивается. Но оказалось, после резки - что в середине листа - непроклеена, пришлось куски отложить.
Во-вторых метизы:
Болты 6*70 - 4 для крепления опоры шпинделя
Гайки 6 - 50 самоконтрящиеся, "для всего"
Шайбы 6 - 50
Винты 5*20 - 150
Винты 5*40 - 50
Шайбы 5 - 150
Гайка 5 - 150
Шпилька 6 - 5 метровые, как ходовые винты и как стойки двигателей

Подшипники "608" 6 шт
Шайба "17 усиленная" внутренний диаметр 17мм внешний 50мм длякрепления подшипников - 6 шт

Добавлено спустя 17 минут 40 секунд:

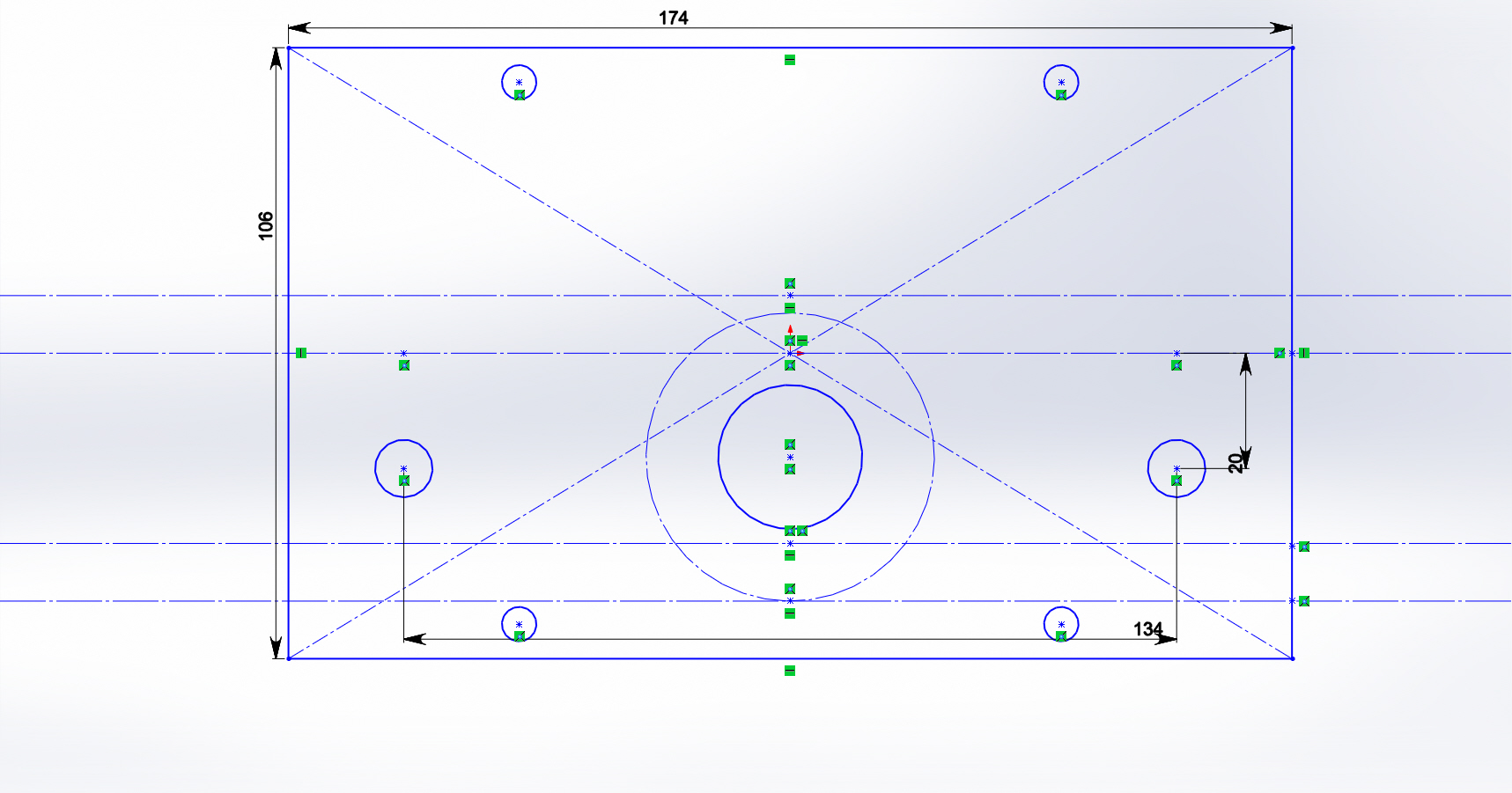

Пришлось освоить SolidWorks...
Кстати, почему именно фанера и толщиной 10 мм? Очень просто!
1. Легко (дешево) достать.
2. Просто обработать.
3. Меняется на дюраль 10мм в будущем.

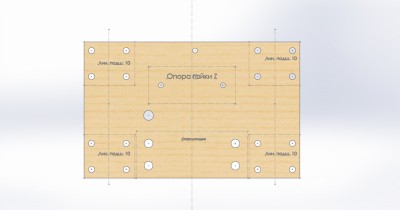

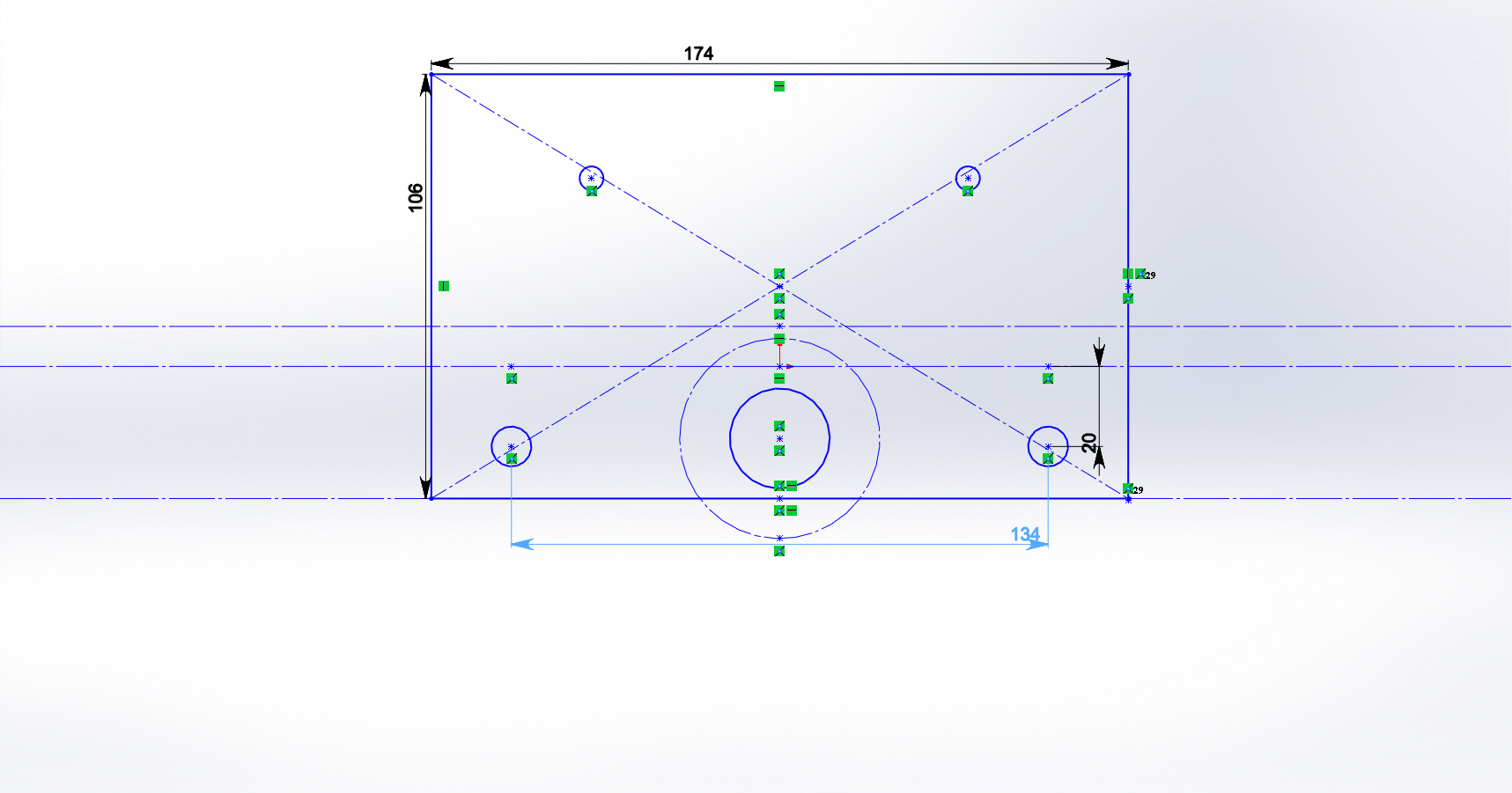

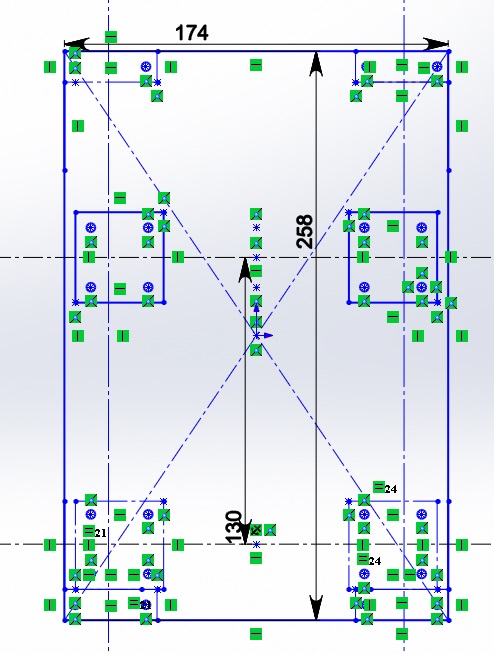

Начертил и сделал ось Z





Добавлено спустя 1 час 6 минут 56 секунд:
Продолжать?

Уже солидный труд проделан. Зачем бросать. Продолжать строить и описывать процес однозначно!

Я про выкладку. Вдруг никому не надо... Станок уже собран (разобрал оси для правки диагоналей, ну и ендстопы надо поставить). После праздников фото выложу. Надеюсь и новую ось зет на нем вырезать, уже с соединениями в шип на клею а не винтами-уголками.

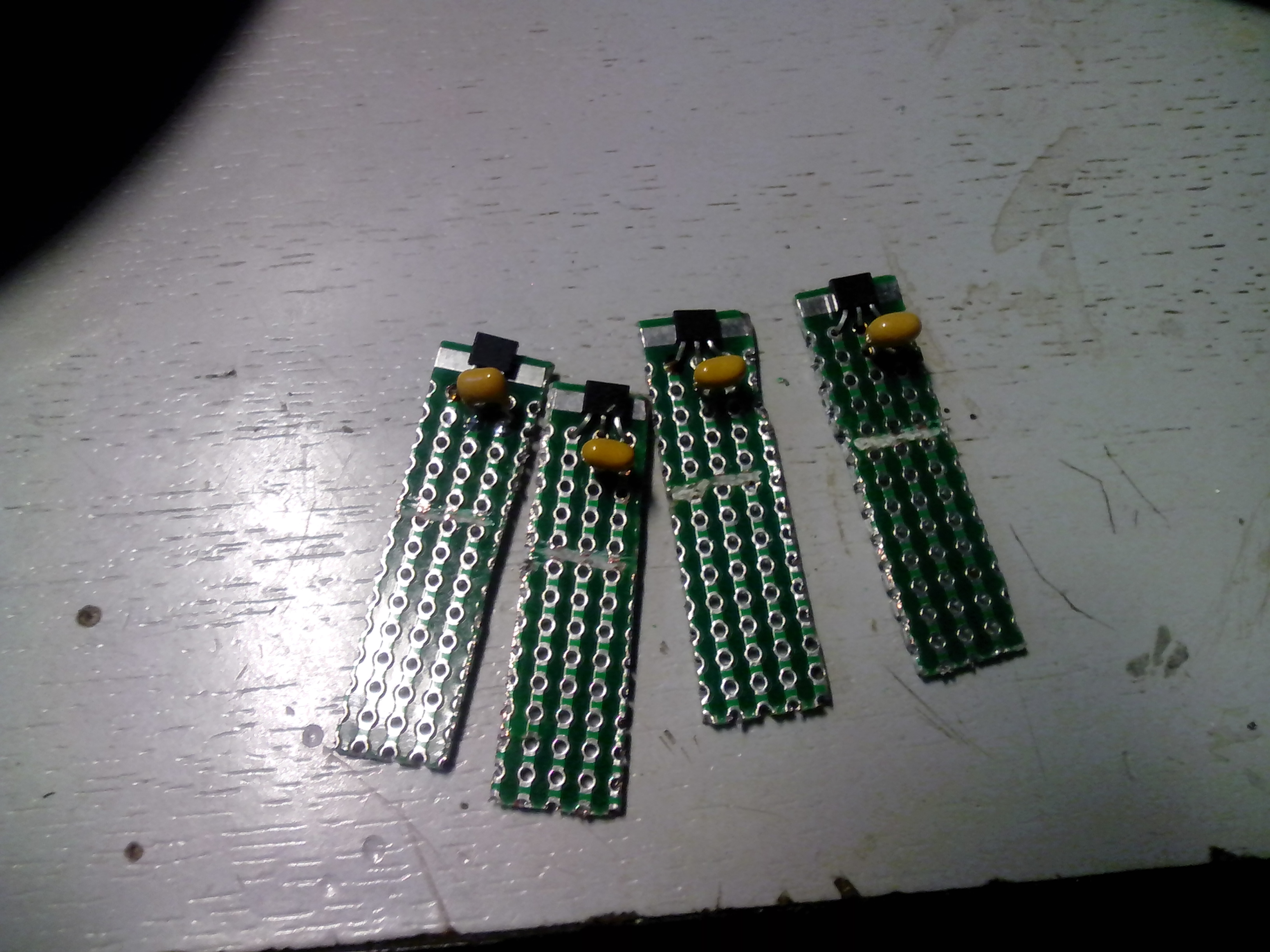

Эндстопы- собрал на датчиках Холла. Датчики с открытым коллектором, так что выходы двух датчиков оси можно просто соединить.

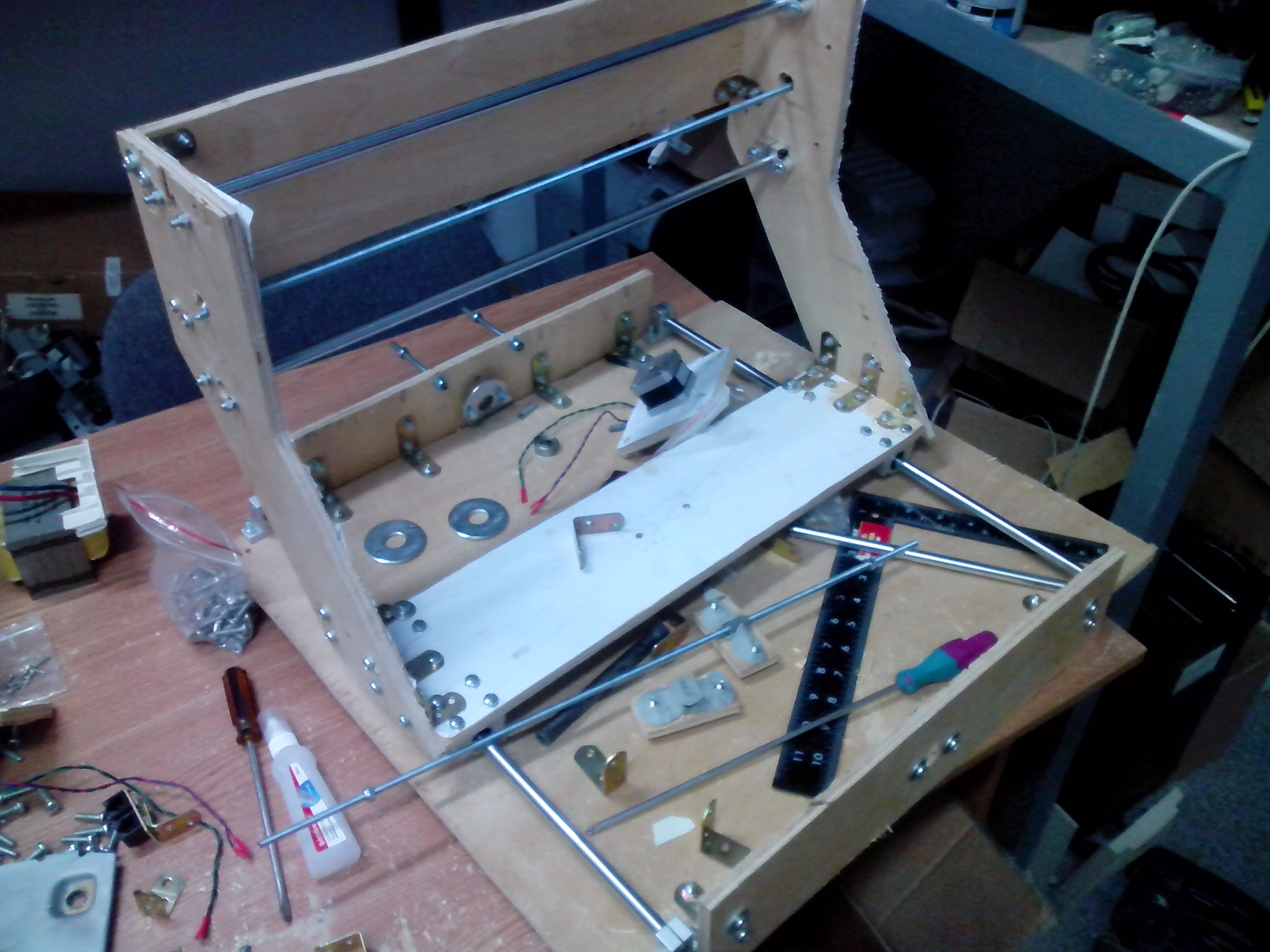

И фото процесса сборки


Добавлено спустя 1 минуту 14 секунд:
Надо сделать плату управления реле включения шпинделя, изменения направления вращения, реле вентилятора и коммутации эндстопов.

надо учитывать, что в стопы может прилететь рама (со всей её массой/усилий)
у меня стоят обычный кнопки на текстолите и прикрепленные к раме пластиковыми стяжками с лаком, так было уже несколько случаев, когда это всё срезало/отрывало, правда в момент настроек разных восстановить было легко (кнопки при этом не страдали)

Как выставлялся прямой угол между X и Y?

Madf писал(а):надо учитывать, что в стопы может прилететь рама (со всей её массой/усилий)

Не достанет. Стопы - срабатывают миллиметров за 7-8 до магнита.

Добавлено спустя 1 минуту 51 секунду:

Aseris писал(а):Как выставлялся прямой угол между X и Y?

Пока - угольником. Сейчас допаяю макетку - и по диагоналям. Наколю фрезой картон в углах квадрата, измерю-отрегулирую.
У Трудоголика http://forum.woodtools.ru/index.php?top ... #msg436022 хорошо расписано

я квадрат фрезеровал, потом измерял штангелем диагонали получившегося ромба и корректировал до идеала.

Угу, так и буду возиться.

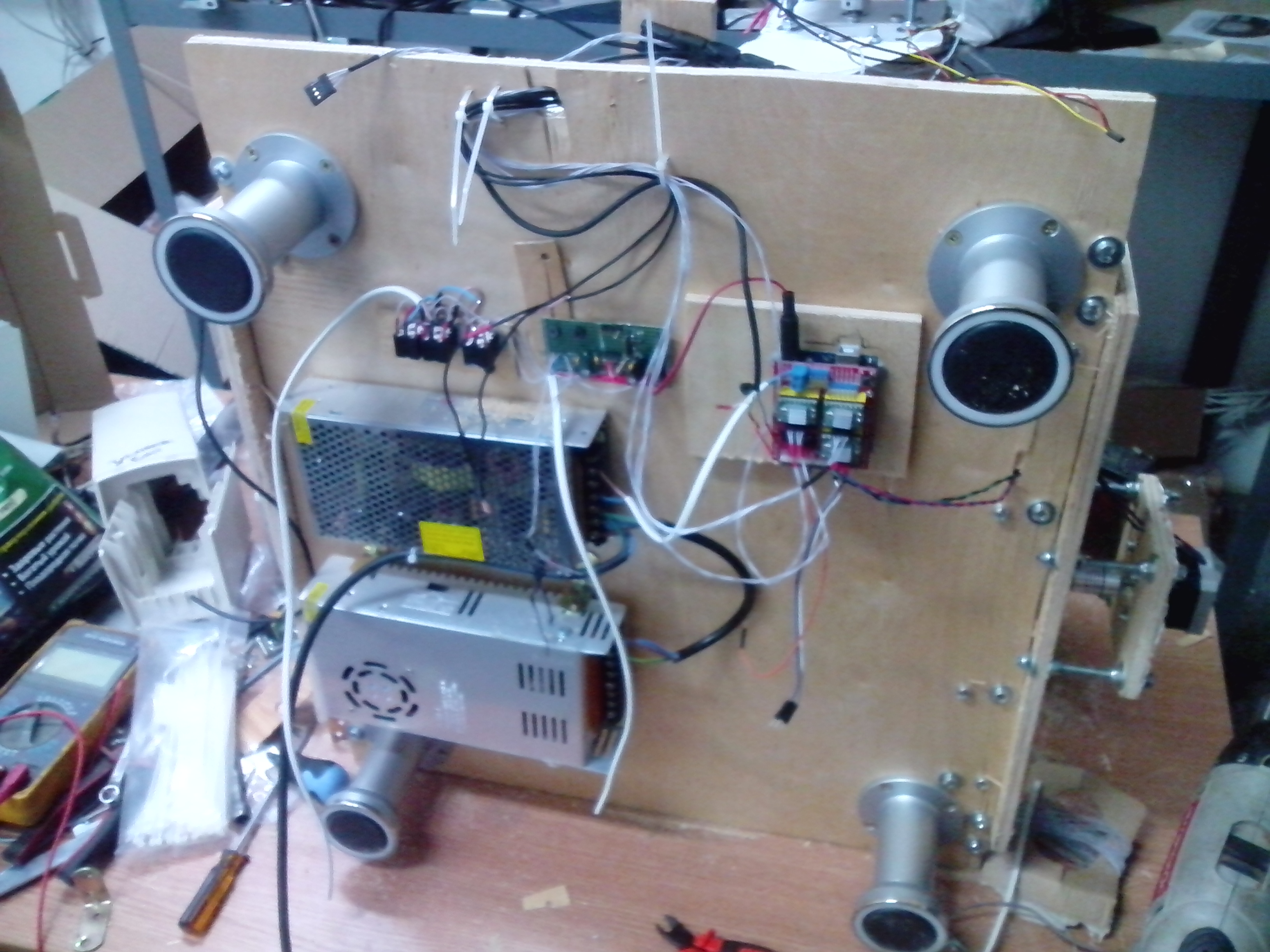

Ставлю электронику.

Для чего станок? Отработка технологии или для дела?
Пыль и стружка не попадет в электроннику?
ЗЫ. сори >>>с "полноразмерного макета" станка из фанеры.

П ред покупкой и раскроем дюрали надо хоть понять и научиться. Вообще раньше станки не собирал.
Вот и на макете уже пару своих ощибок увидел. Например - сейчас шпиндель стоит так, что верхние 40 м хода оси z инструмент будет выше нижней точки оси.

если в итоге каркас будет металлический, то мозги надо выносить в отдельную коробку, т.к. вибрации сумасшедшие

Я думал наоборот... буду знать, спланирую отдельный ящик.

На лазере, когда надо по-быстрому прикинуть или поправить перпендикулярность, вырезаю пару прямоугольных деталей и ставлю их "спина к спине", выравнивая по нижней грани. Если угол неправильный, то верхние грани разъезжаются в стороны на удвоенный угол ошибки.
