Arduino CNC

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Arduino CNC

Сообщение ilalexey » 05 фев 2016, 16:54

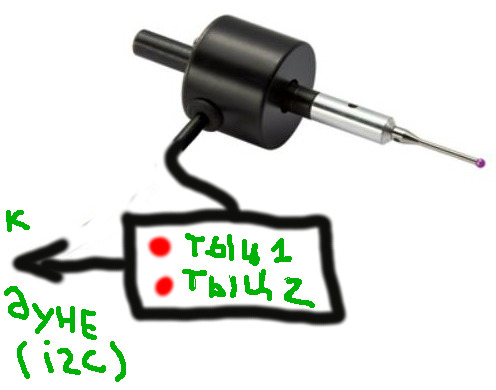

А ещё было бы не плохо скрестить щуп и пульт. Щуп с двумя кнопками: найти ноль, найти центр отверстия

Добавлено спустя 11 минут 48 секунд:
ALS писал(а):Да и чтоб работать без компа, нужен не просто пульт, а ... как он называется ? Автономный контроллер ?

Комп от а_контроллёра не сильно отличается. Не удобен он для исполнения быстропришедшей мысли. Есть у меня и пультик и показометер - фигня полная. Пультиком не проеедешь идеально сколько нужно. Нужно тебе брусочек чиркнуть маленько - зажал-подвёл-соточку подкрутил-чиркнул. А с заманухами чпушными это переходит в ад.
Вложения
cnc probe.JPG
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение Dmitry__ » 05 фев 2016, 17:05

ilalexey писал(а):..увидел. на моей плате там квадратная шина в опции

Стандарт не устаканен :) В первых версиях grbl тоже там был и2ц.
Я вот с probe бьюсь, печатки пилить, раньше делал из artcam. На моем станке плавающая головка, можно не пасти уровень. Качество - шо пипец. А тут такую штуку народ пилит - автоуровень. Будем посмотреть:
Моя плата на плавающей головке станка egx300:
forum34/topic430-15.html#p208262

Напильнинг автоуровня:
http://frankpiesik.org/2014/11/24/my-pc ... toolchain/


http://www.scorchworks.com/Gcoderipper/gcoderipper.html
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение ilalexey » 05 фев 2016, 17:25

а, да-да, зачётная фишка. Под emc2 вроде есть такая. Еслиб ещё и на лету это происходило..
Честно говоря, что-то не проникся фрезеровкой плат. Много нюансов нужно учитывать. Для картинок на кривой поверхности другое дело.
--
п.с.(Dmitry__): почту проверил?
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение Dmitry__ » 05 фев 2016, 17:49

ilalexey писал(а):п.с.(Dmitry__): почту проверил?

Да, в почту я просто так не захожу, нужен повод, ответил :D

Добавлено спустя 1 минуту 33 секунды:
ilalexey писал(а):Честно говоря, что-то не проникся фрезеровкой плат. Много нюансов нужно учитывать.

Тыкни ссылку :)
http://www.chipmaker.ru/index.php?app=core&module=attach&section=attach&attach_rel_module=post&attach_id=48594

Добавлено спустя 7 минут 43 секунды:
Фреза, 0.13мм. :)
Остроту можно оценить по штрихам линейки.
http://www.chipmaker.ru/index.php?app=core&module=attach&section=attach&attach_rel_module=post&attach_id=48593
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение robovan » 05 фев 2016, 18:10

хотел ответить по поводу гороба с мышкой: дело то не в размерах, а в том что в цеху есть работники не особо дружащие с компом.
научить их тыкать кнопочки на пульте проще, чем учить работать в mach3))
Вангую кучу гневных комментов..
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение ilalexey » 05 фев 2016, 18:34

не-не, я не в плане качества, а в плане трудозатрат(мысленных тоже). Чтобы всё вышло нужно этим частенько заниматься, чтобы не задумываясь всё выходило.
Нужно файл сгенерить корректно, с учётом имеющейся фрезы(а шаблон в падлу делать - потом вспоминать что к чему) ..да много чего учитывать нужно. Чтобы включить станок и резкость навести/прийти в сознание тоже время нужно. Мне проще тыцнуть мышкой и пойти гулять к сервису печати(своего вменяемого принтера нет). Было дело обдумывал забацать принтер из развёртки лазерника, чтобы фоторезист светить напрямую - забил на это. Не так часто сейчас платками балуюсь.

Добавлено спустя 18 минут 54 секунды:
..а вообще, я всегда больше парился не как сделать сами дорожки, а как металлизировать отверстия. Люблю я двухсторонние поделки.
С химией связываться не охота и ноги от процев не всегда гуд. Да пойди их н_сотню ещё попаяй и каждую пощупай..
Было бы круто придумать штуку для чпу по типу плюющегося супер жала ..ну там электрод какой медный, чтобы кз лупил в отверстие и напылял медный грунт на текстолит.
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение Dmitry__ » 05 фев 2016, 18:45

ilalexey писал(а):не-не, я не в плане качества, а в плане трудозатрат(мысленных тоже).

Ну эт да, согласен. Изготовление плат - день прожит зря.
robovan писал(а):Вангую кучу гневных комментов..

Никаких ссаных тряпок не будет и не надейся. :)

Добавлено спустя 7 минут 9 секунд:
Ого:
Киевлянин запустил сервис по продаже «ссаных тряпок» для недругов и подчинённых

https://tjournal.ru/p/pissed-pro

Добавлено спустя 2 минуты 24 секунды:
ilalexey писал(а):..а вообще, я всегда больше парился не как сделать сами дорожки, а как металлизировать отверстия. Люблю я двухсторонние поделки.

Я делаю 2 отверстия на одно переходное и потом просто вышивка макраме, очень быстро получается :)
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение ilalexey » 05 фев 2016, 18:52

Если платка чуть сложнее сзади будет овечья шубка. А под пузом микрухи пузырь в толщину проводка.
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение Dmitry__ » 05 фев 2016, 19:05

Ну конечно это не для серийного производства, хотя такие платы у нас на роботах катаются уже 5 лет. А еще бонус - такая плата делается не выходя из дома, за это время даже не успеет родиться и высохнуть фотошаблон.

Добавлено спустя 2 минуты 42 секунды:
Вот эти платы так сделаны:
forum104/topic9310.html#p191726
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение ALS » 05 фев 2016, 19:22

robovan писал(а):хотел ответить по поводу гороба с мышкой: дело то не в размерах, а в том что в цеху есть работники не особо дружащие с компом.
научить их тыкать кнопочки на пульте проще, чем учить работать в mach3))
Вангую кучу гневных комментов..

В общем-то - да, если вдруг зависнет ПК, по-любому, работягам не стоит к нему лезть.
Но если железо работает более-менее устойчиво, можно собрать им пульт с красной кнопкой нужными для работы клавишами. И все.
Примерно так :

Выделено : перезагрузить файл, старт/пауза/стоп, закрыть файл и E-stop.
Все остальное - по желанию.
Аватара пользователя
ALS

Сообщения: 443
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: Arduino CNC

Сообщение ilalexey » 05 фев 2016, 20:27

Dmitry__ писал(а):Ого:..

..вон оно как просто бывает.. тюю..
значит так:
продам сраный веник б/у в хорошем состоянии. не дорого.

Добавлено спустя 1 час 4 минуты 37 секунд:

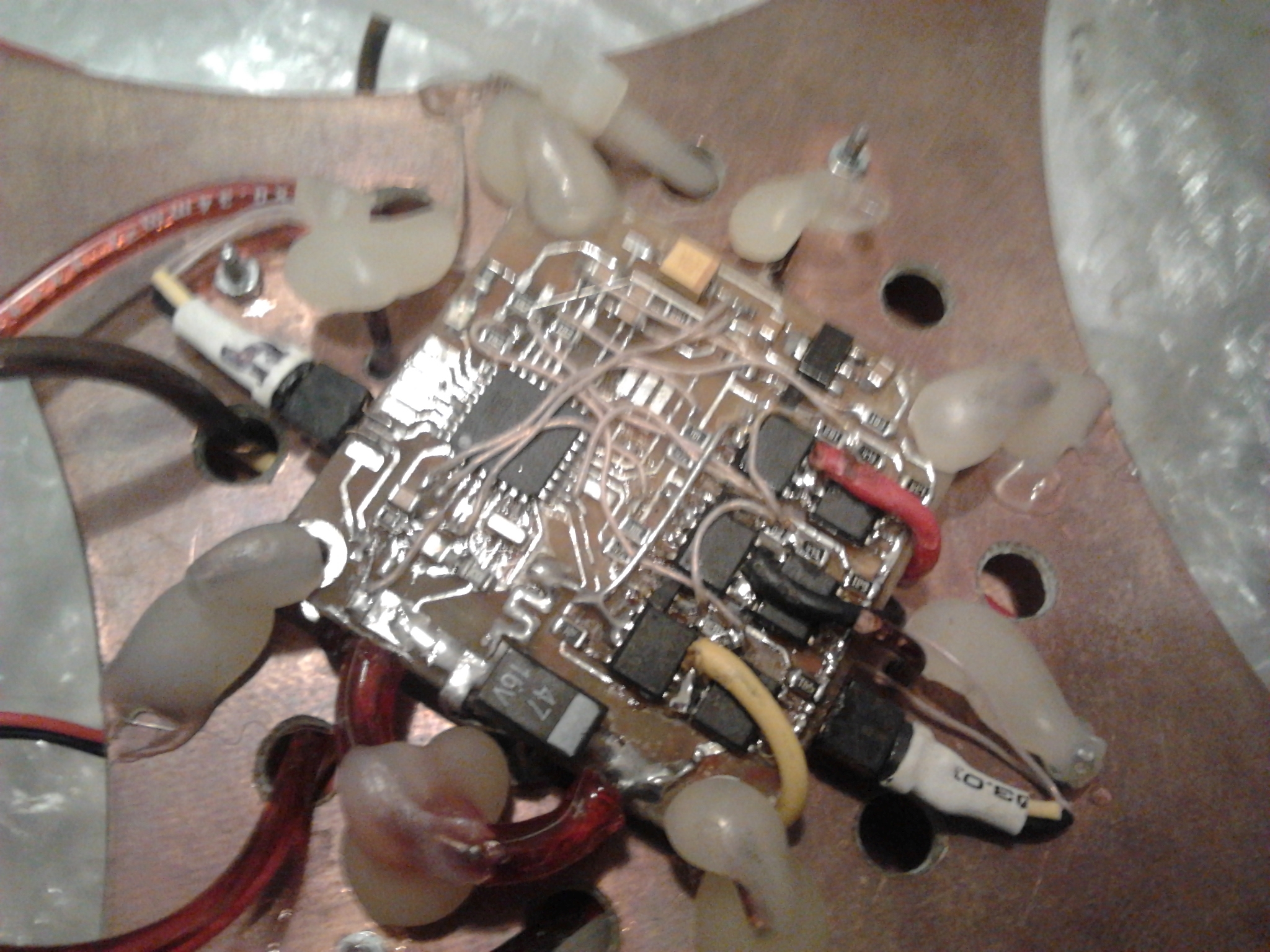

..так я решал проблему с переходниками - отверстий нет вообще. На одной платке два(с разных сторон) идентичных контроллёра bldc.
Вложения
2016-02-05 18.23.11.jpg
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение robovan » 06 фев 2016, 00:40

какие страшные фотки сегодня)))
А насчет пульта я связался с тем умельцем, обещал подумать как его под плазму адаптировать.
вообще интересно было бы собрать на дуне меге более функциональную штуку и с энкодером (кто-то штурвал заказывал)

Добавлено спустя 13 минут 10 секунд:

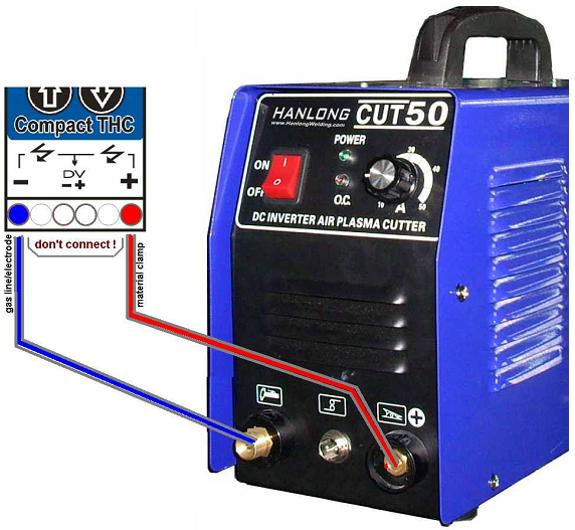

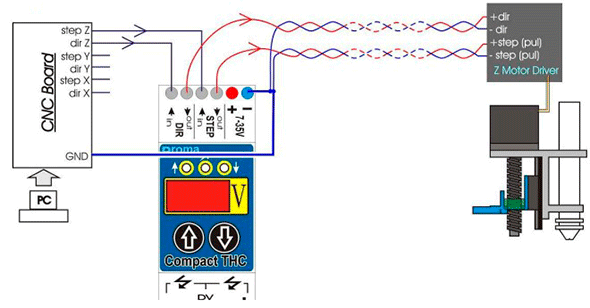

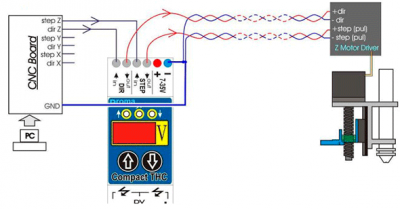

кстати кто юзал плазморез??

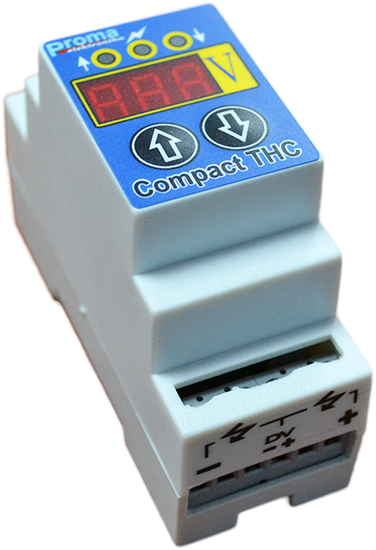

там есть такой вот блочек интересный он по напряжению на плазме корректирует ось z есть идея собрать такой на ардуинке :oops:
принцип простой: если напряжение примерно 300в он ждет, при падении в районе 140-160в он включается в режим коррекции и управляя осью z верх вниз
что бы напруга на входе соответствовала заданной.

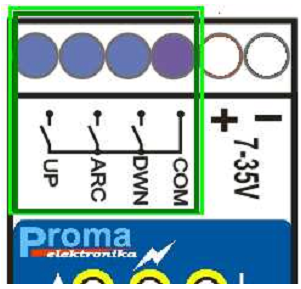

они бывают 2х типов или сам контролирует или посылает сигналы в комп.
Вложения
RM-THC-2_ver1_11.pdf
(1000.02 КиБ) Скачиваний: 0
RM-THC-1_ver9-1.pdf
(1020.48 КиБ) Скачиваний: 0
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение ALS » 06 фев 2016, 00:52

Вот лично в моем представлении, ардуинка - это всегда какие-то сопли из проводов.
Я абсолютно не настаиваю, но плазморез, пмсм, с соплями не будет работать.
Точнее, они не смогут работать с ним.
Аватара пользователя
ALS

Сообщения: 443
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: Arduino CNC

Сообщение Dmitry__ » 06 фев 2016, 02:58

Да ладно, накидать ссылок плазморезов на дуине?
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение ALS » 06 фев 2016, 03:26

Не надо, щас сам посмотрю.

---
Посмотрел первую страницу http://www.cnc-club.ru/forum/viewforum.php?f=149 , это примерно с апреля прошлого года.
И там, понятное дело, собрались те, кому не шашечки, а ехать.

На тамошних плазморезах :
http://darxton.ru/catalog_item/kontroll ... lya-mach3/
EMC2
Kflop
снова мач3 в двух или трех темах

Дуня (в перспективе) тут - http://www.cnc-club.ru/forum/viewtopic.php?f=149&t=9454
Короче, я остаюсь при своем мнении.
Последний раз редактировалось ALS 06 фев 2016, 04:21, всего редактировалось 1 раз.
Аватара пользователя
ALS

Сообщения: 443
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм
