Re: Arduino CNC

Сообщение ilalexey » 06 фев 2016, 18:11

Dmitry__ писал(а):А зачем? Бери любой копеечный драйвер блдц на avr, там заменяется пару строк кода, все! Шпиндель готов.

Оно как-бы так, но достали уже жмени плат и густые бороды на них. Вон любой струйник разобрать если - одна платка, провода причёсаны, всё изящно и лаконично.
Аватара пользователя
ilalexey

Сообщения: 1418
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение Dmitry__ » 06 фев 2016, 18:18

Angel71 писал(а):не, сегодня день для поиска не особо. нуться можно.2.3 с STM32F103C8T6. 2 c STM32F030F4P6, но это совсем некрасивая цена для чипа по 50 центов в рознице и с околонулевым обвесом. 042f4p6 (который с юсиби, каном и прочими приятностями) дешевле 103го, но вообще даже близко ничего кроме космических ценников на платы. если хочешь напиши, какие чипы или параметры интересны, может при подготовке следующего заказа нужное запремечу.

Ну вот и получается, что я прав, популярный девайс - цены вниз. Стм демпинговал какое-то время, но сам понимаешь, это было не вечно. Чип пофиг какой, главное - минимальные размеры, как ардуина мини про. Просто если такие платы появятся, я с легкостью пошлю avr куда подальше.
Кста, вот на пиках бы такие платы найти. У олимекса есть вкусняшки, но никаких денег не хватит на серийное хобби :)
Вот от этой няшки у меня каждый раз случается множественный экстаз только от созерцания ее на моем столе :)
http://mail.olimex.com/Products/Modules ... e-hardware
Еще эти лублу, но дорого все это. Т.е. они у меня есть, но не пойдут в хобби, которая работа :)
http://mail.olimex.com/Products/PIC/Dev ... e-hardware

Добавлено спустя 4 минуты 20 секунд:
ilalexey писал(а):Оно как-бы так, но достали уже жмени плат и густые бороды на них

А я наоборот мечтаю о куче мелких плат вместо одной материнки, вот 3д принтер хочу на отдельных драйверах и термо регуляторах. А до блдц вообще правильно тащить 2 провода питания и управляющий сигнал, а 3 фазы до двигателя минимальной длины. А не порнография 3-х фазная километровая...
Аватара пользователя
Dmitry__

Сообщения: 5992
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение ilalexey » 06 фев 2016, 18:32

Dmitry__ писал(а):.. 3 фазы до двигателя минимальной длины. А не порнография 3-х фазная километровая...

Что-то не припомню чтобы у нормальных шпинделей ящик инвертера был прикручен сбоку, на самом движке :)
Контроль на материнке = 3 провода(если без холов всяких)
Контрол отдельно = 5 проводков
Аватара пользователя
ilalexey

Сообщения: 1418
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение Dmitry__ » 06 фев 2016, 18:38

Какой ящик? Драйвер bldc миниатюрнее и легче проводов подходящих. Кхе, шпиндели делают даже с интегрированным драйвером. Вести 3 фазы, свистящие шимом на 20кгц. совсем не круто.
Аватара пользователя
Dmitry__

Сообщения: 5992
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение ilalexey » 06 фев 2016, 18:45

Dmitry__ писал(а):Какой ящик? Драйвер bldc миниатюрнее и легче проводов подходящих. Кхе, шпиндели делают даже с интегрированным драйвером. Вести 3 фазы, свистящие шимом на 20кгц. совсем не круто.

Да я согласен. Когда хочется что делать?

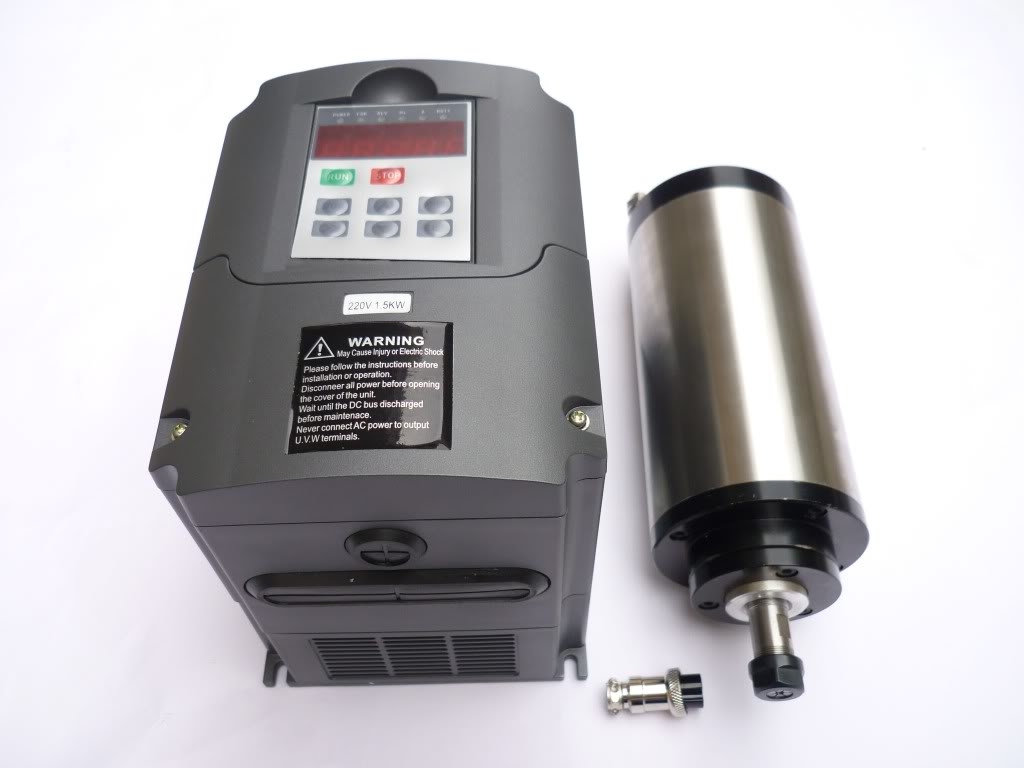

А ящик такой хотябы:
Вложения
Аватара пользователя
ilalexey

Сообщения: 1418
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение Dmitry__ » 06 фев 2016, 18:57

Ну на картинке какой-то асинхронный шпиндель с инвертором, тут да. Мы говорим об bldc шпинделе. Типа так:

http://www.raynerd.co.uk/brushless-dc-m ... d-spindle/
Драйвер для такого минимален по весу и размерам, размещается прямо у двигателя. А мощный бп расположен где угодно, провода от него до драйвера с минимальными помехами из-за постоянного напряжения. Драйвер хоббийный на avr, берется открытый проект, меняется пару строчек, все, имеем шпиндель управляемый по rs232 или релейному выходу. Я этих драйверов перешил до тошноты :)
Аватара пользователя
Dmitry__

Сообщения: 5992
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение ilalexey » 06 фев 2016, 19:03

Не всегда всё так радужно выходит с размерами :)
forum11/topic10041-165.html#p209135
Аватара пользователя
ilalexey

Сообщения: 1418
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение Dmitry__ » 06 фев 2016, 19:06

Нефиг делать самоделки, хоббийные всегда мелкие, я на них вертолет сьел :)
Аватара пользователя
Dmitry__

Сообщения: 5992
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение ilalexey » 06 фев 2016, 19:10

Тогда я этого ещё не понимал

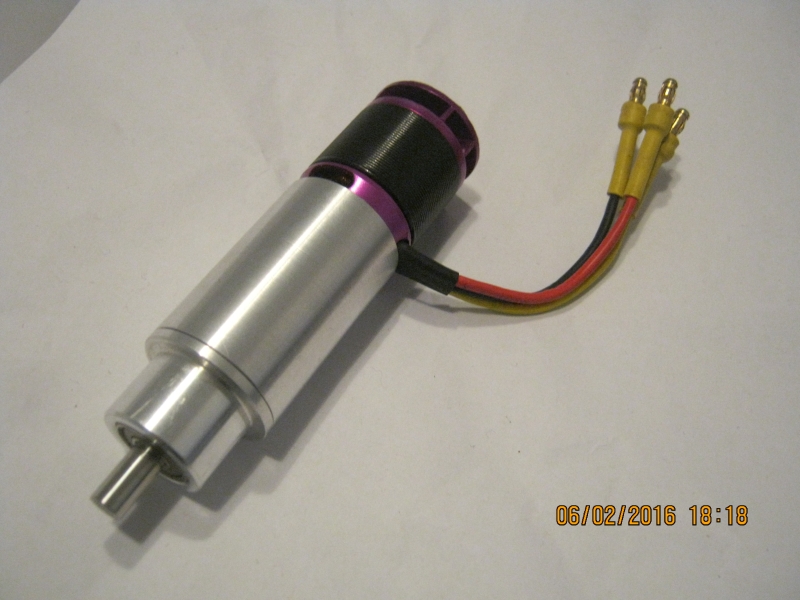

Мой вариант:
Вложения
Последний раз редактировалось ilalexey 06 фев 2016, 19:14, всего редактировалось 1 раз.
Аватара пользователя
ilalexey

Сообщения: 1418
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение Dmitry__ » 06 фев 2016, 19:12

Вот как пример:
forum104/topic13195.html#p279108
Хотя, наверно, ты читал эту эпичную тему :D
Аватара пользователя
Dmitry__

Сообщения: 5992
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение ilalexey » 06 фев 2016, 19:22

Dmitry__ писал(а):Хотя, наверно, ты читал эту эпичную тему :D

Конечно читал. Даже вставил свой пятак forum104/topic13195-495.html#p297913
Аватара пользователя
ilalexey

Сообщения: 1418
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение robovan » 07 фев 2016, 02:51

ALS писал(а):
Dmitry__ писал(а):А я ваще потерял нить наших понтов :D
Угу, Robovan с утра ужаснется.

Ничосе!! я только на денек отлучился, а тут такое :shock:

Добавлено спустя 8 минут 12 секунд:

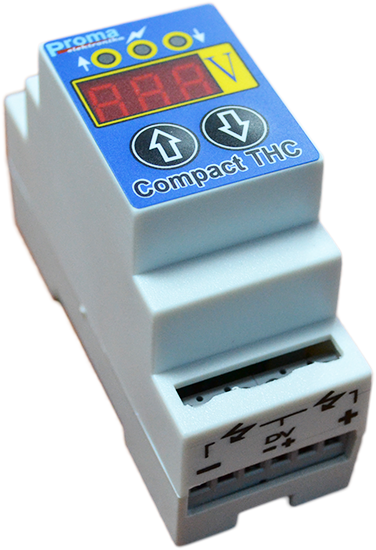

Я же не просто так про регулятор написал, те что есть в продаже они у нас стоят в районе 5тыс грн.
Если собрать на ардуинке нано с экранчиком сегментным думаю в 200грн уложится можно. Как бы в этом суть.
сам алгоритм работы то прост.
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Angel71 » 07 фев 2016, 07:08

Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Arduino CNC

Сообщение ilalexey » 07 фев 2016, 12:41

robovan писал(а):Я же не просто так про регулятор написал, те что есть в продаже они у нас стоят в районе 5тыс грн.
Если собрать на ардуинке нано с экранчиком сегментным думаю в 200грн уложится можно. Как бы в этом суть.
сам алгоритм работы то прост.

а = придумать, обкатаь проект = месяц
б = достойно собрать = неделя
ц = потратить время и деньги на закупку и поиски барахла
а+б+ц = 5000 (?)
---
Затея только ради процесса но никак не финансовой выгоды. Чуть ли не через страницу везде это говорят. Человек, который смог позволить себе плазморез с чпу(и помещением под всё это), должен себя чувствовать неуютно зажимая 200уе на "штучку".

Добавлено спустя 1 час 10 минут 14 секунд:
Dmitry__ писал(а):Я вот с probe бьюсь, печатки пилить

Придумал, где применение этой штуки весьма кстати бы было - изготовление нагревательных столов для 3д принтера.
Когда лутом или засветкой делаешь, большая вероятность рябь на проводнике получить или несоответствие ширины дорожки. Временные затраты на фрезеровку минимальны, всего-то чиркнуть в один/два прохода между дорожками.
Аватара пользователя
ilalexey

Сообщения: 1418
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение robovan » 07 фев 2016, 14:40

Ну я не буду с вами спорить насчёт финансовой выгоды)) если даже потратить месяц на разработку а потом можно их продавать дешевле чем у других.

Добавлено спустя 4 минуты 47 секунд:
А вообще 5 тыс это хорошие деньги. Вы забыли где я живу?)) зарплата в Херсоне 2-3 тыс грн в месяц.
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир
