Arduino CNC

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Arduino CNC

Сообщение Madf » 02 фев 2016, 12:25

ilalexey писал(а):Не понял.
Оптимизация - когда путь длинный, нужно сделать короче. *кам генерация это делает вроде.

Нет, когда просчитывается рельефная/3Д обработка и есть куча алгоритмов снятия поверхности, фреза может по одному и тому же месту продвигаться по несколько раз, не учитывая, что уже там нет материала (идти с той же скоростью или там лишний раз поднимать фрезу).
Madf

Сообщения: 2157
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino CNC

Сообщение ALS » 02 фев 2016, 16:54

robovan писал(а):Да я много переезжаю. В этой квартире живём с мая. Пока хлама не очень накопилось))))))
Мобилизация зае*ла ? Дык убери ружжо с аватары.
Аватара пользователя
ALS

Сообщения: 443
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: Arduino CNC

Сообщение robovan » 02 фев 2016, 17:03

:) был сегодня у друзей на старой работе, выпотрошил кенон 1000 один слабанький шаговичек и колекторник теперь имеются и БП на 24В 0.7А

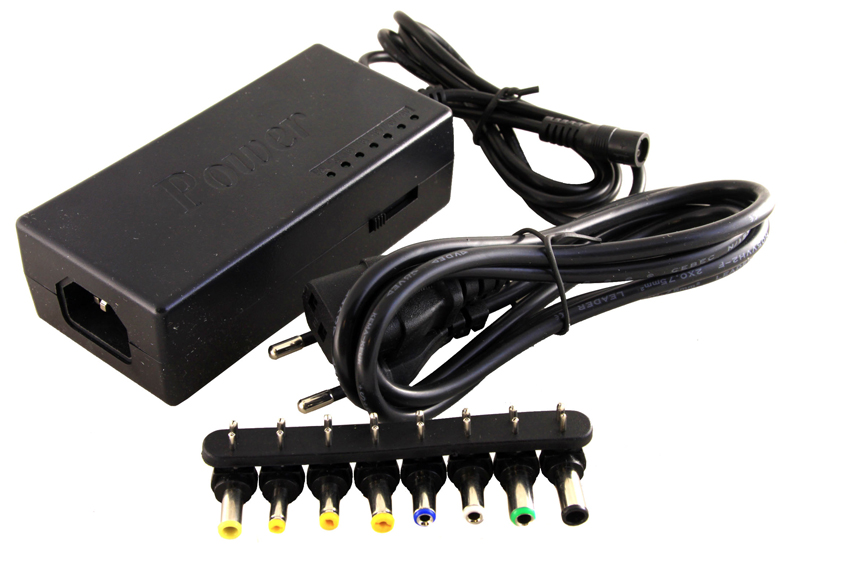

увидел у них универсальный блок питания на ноут 15-24В до 5А примерно такой как на фото, посмотрел в инете стоит 200грн. В принципе не так дорого.
http://aukro.ua/universalnyj-blok-pitaniya-dlya-noutbuka-120w-220v-i5960572378.html

Добавлено спустя 1 минуту 4 секунды:
ALS писал(а):
robovan писал(а):Да я много переезжаю. В этой квартире живём с мая. Пока хлама не очень накопилось))))))
Мобилизация зае*ла ? Дык убери ружжо с аватары.

Нет, меня в доблесные ряды нашей армии не возьмуть)))))
по здоровью не гожусь :roll:
А переезжаю я в связи с работой. То там то сям работал, а вот в мае женился и в Херсоне окопался :D .
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение robovan » 02 фев 2016, 21:56

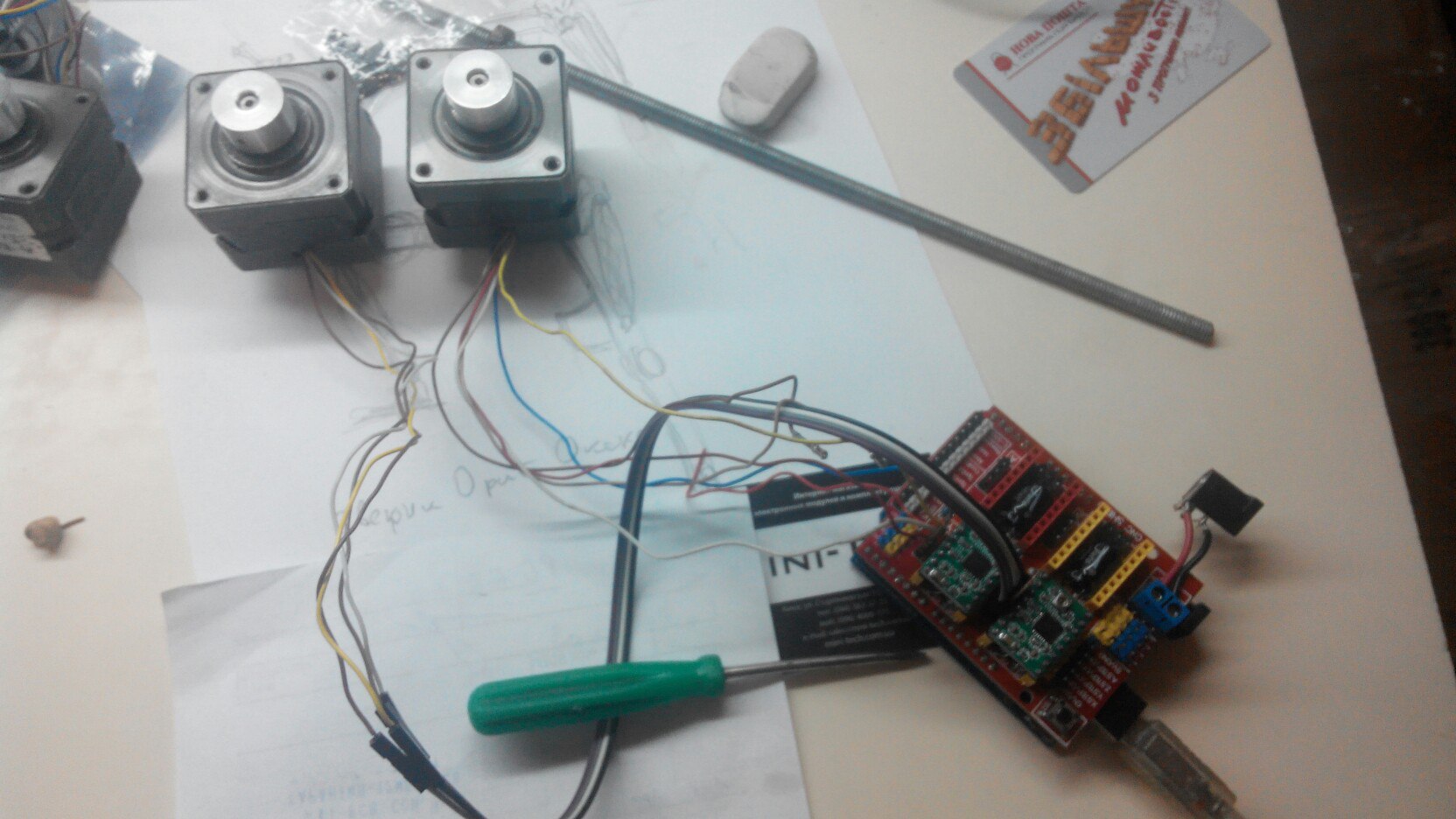

Приехали моторчики, подключил 24В крутятся нормально))

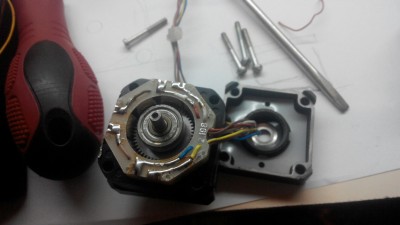

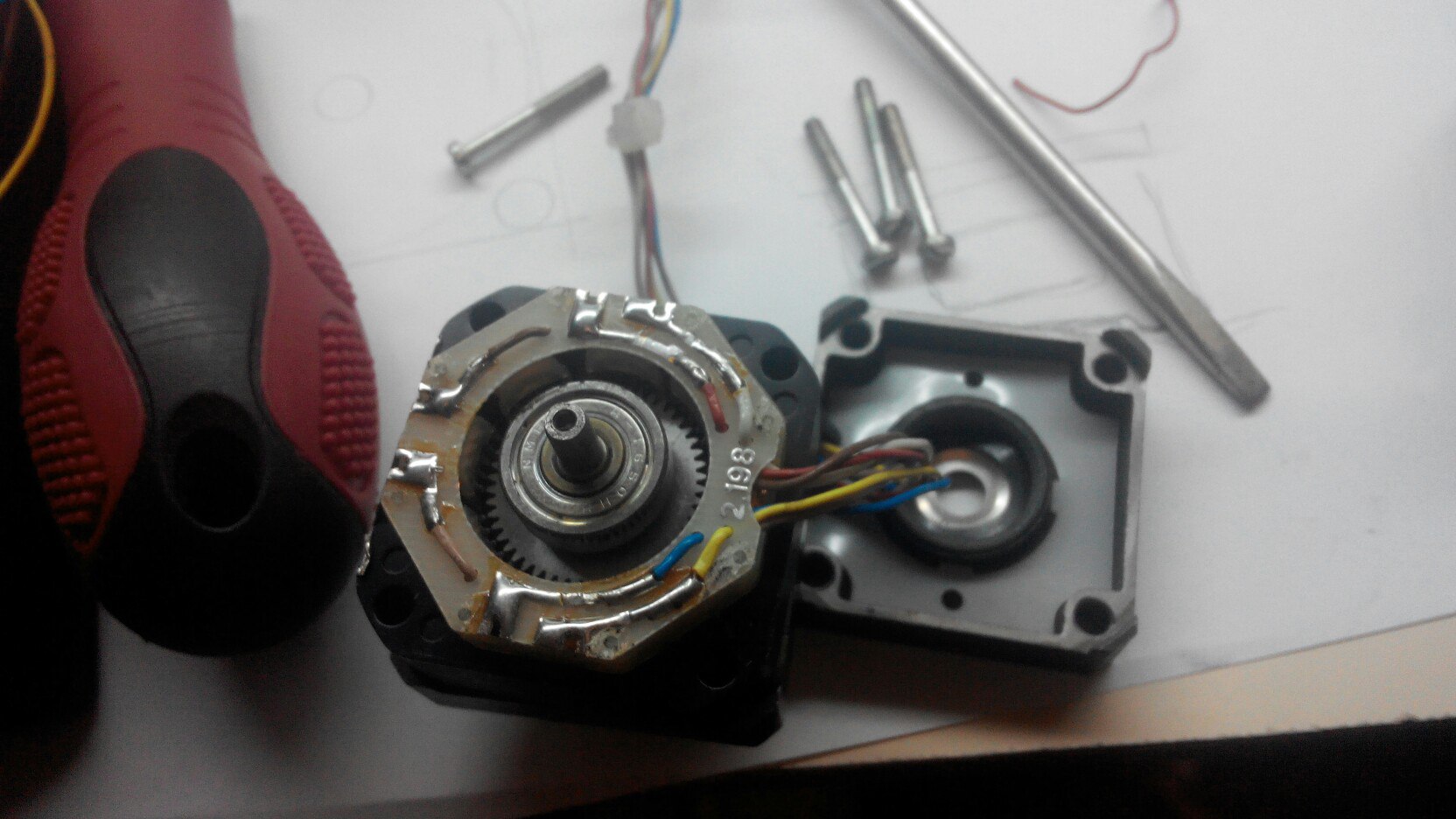

Один туго вращался, разобрал посмотреть, помазал, стало лучше :)
хорошая у них механика, подшипнички и все такое 8)
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Dmitry__ » 02 фев 2016, 22:22

robovan писал(а):хорошая у них механика, подшипнички и все такое

Смотрю на тебя robovan, ты просто молодец, ну просто молодец, ни одного лишнего тупого вопроса про запил grbl, йа ф шоке :shock:

Во, только вчера переделывал шаговик от дисковода, 5-ти проводный. Снимаешь нижнию крышку. Смотришь куда идет этот 5-й провод (обычно он черный). Вокруг него намотан клубок проводов (приход всех концов в одну точку). Разматываешь этот клубок. соединяешь попарно провода от каждых из 2-х обмоток и пихаешь их концы (для фиксации) в пластиковые лунки. Все, был 5-ти проводной униполярник, стал нормальный биполярник для станков.
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение robovan » 02 фев 2016, 23:03

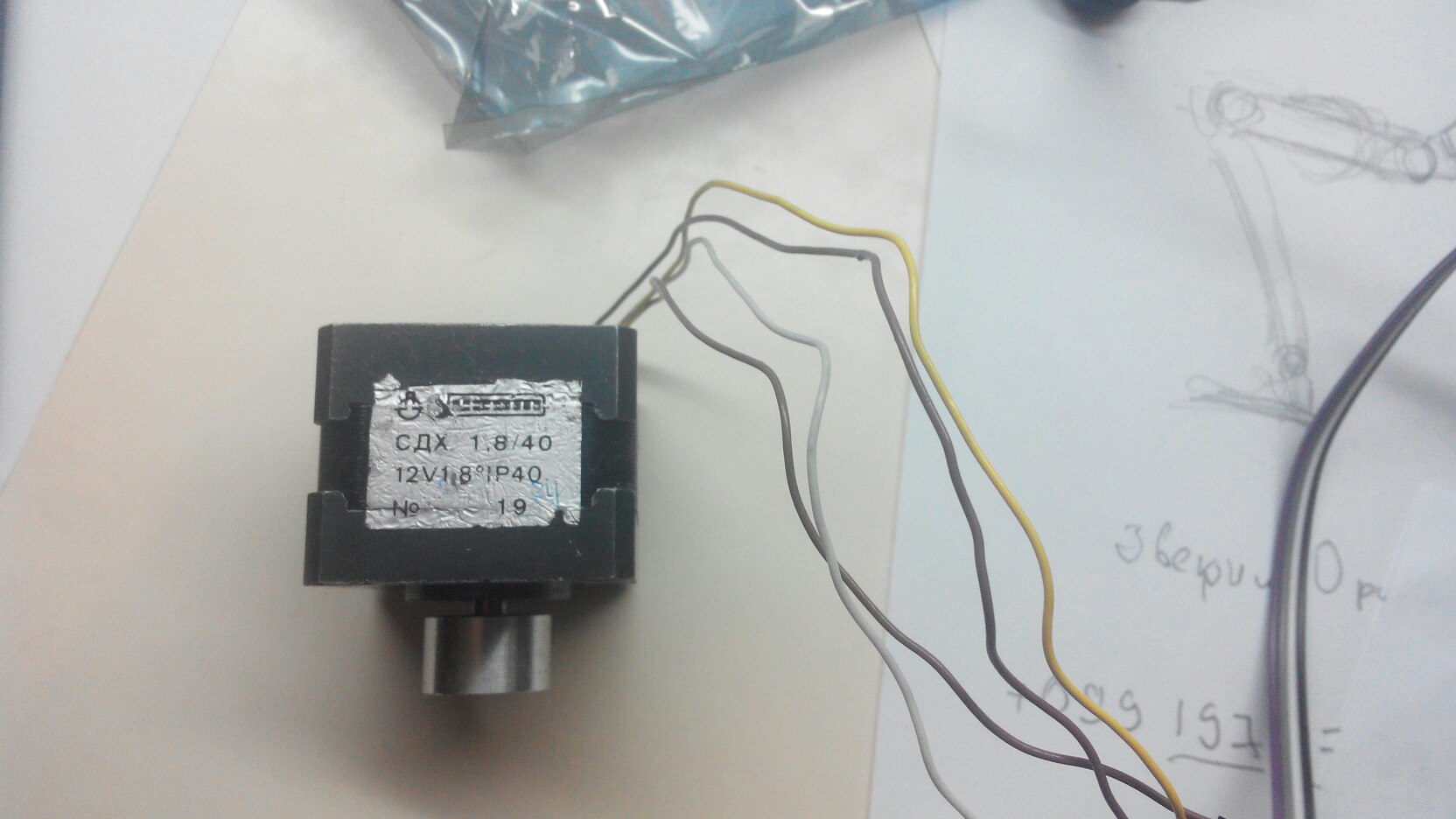

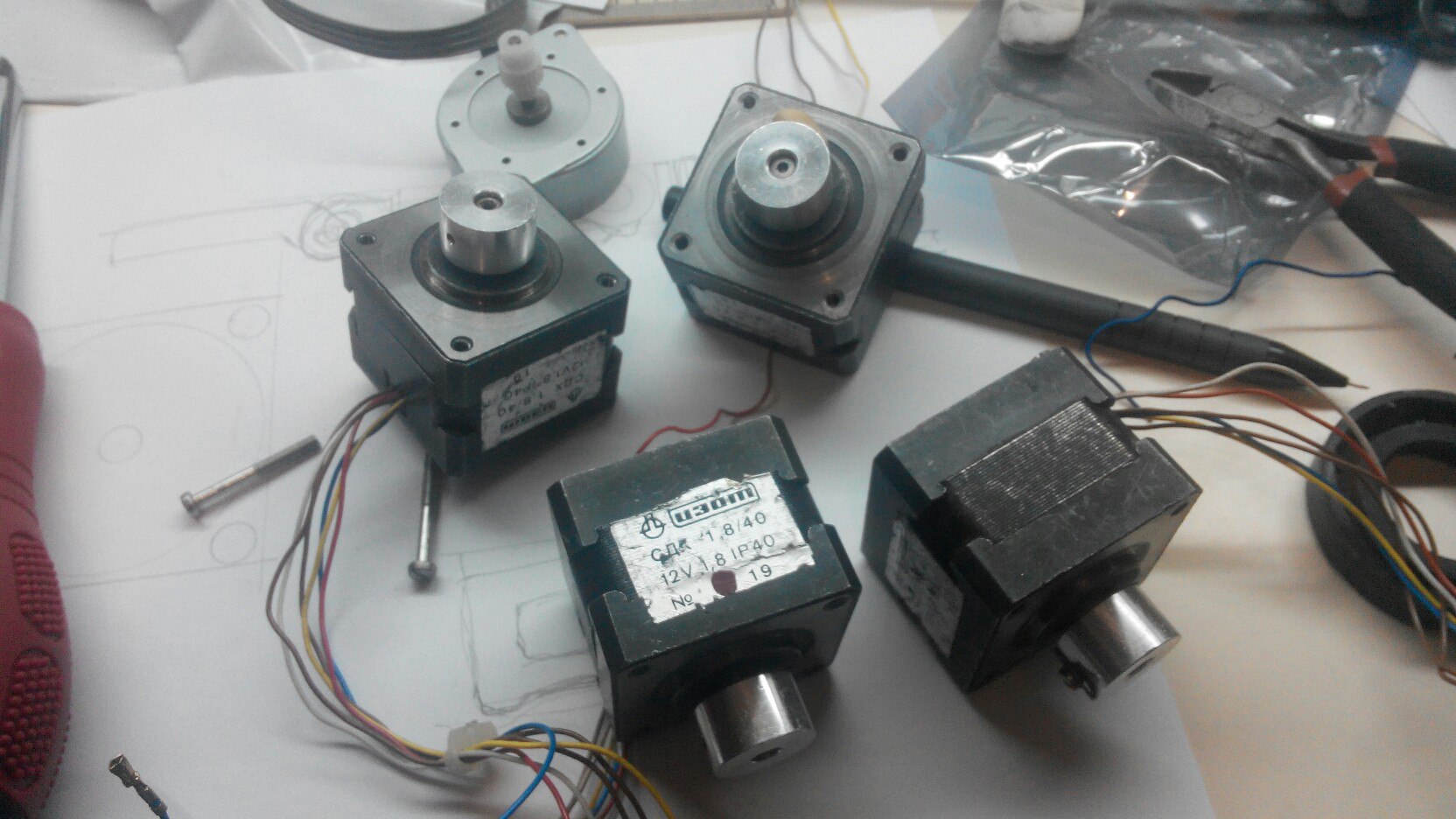

А у меня 3 мотора на 6 проводов попались,а один на 4 провода. Но тоже сопротивление по 70 Ом.
Работают все идентично.
Хотя заказывал все 6 проводные, специально чтобы не перепаивать.
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение ilalexey » 02 фев 2016, 23:20

Dmitry__ писал(а):..Снимаешь нижнюю крышку. Смотришь куда идет этот 5-й провод (обычно он черный). Вокруг него намотан клубок проводов (приход всех концов в одну точку). Разматываешь этот клубок...

Не во всех таких движках всё гладко выходит. В некоторых, если повезёт, на платке всё спаяно, а в некоторых концы сидят в оплётках и ещё их отыскать не так просто. Тонюсенькая обмотка не способствует прохождению квеста в таком варианте.
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение robovan » 03 фев 2016, 01:08

Вот поэтому я и купил на 6 проводков)))
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Angel71 » 03 фев 2016, 07:08

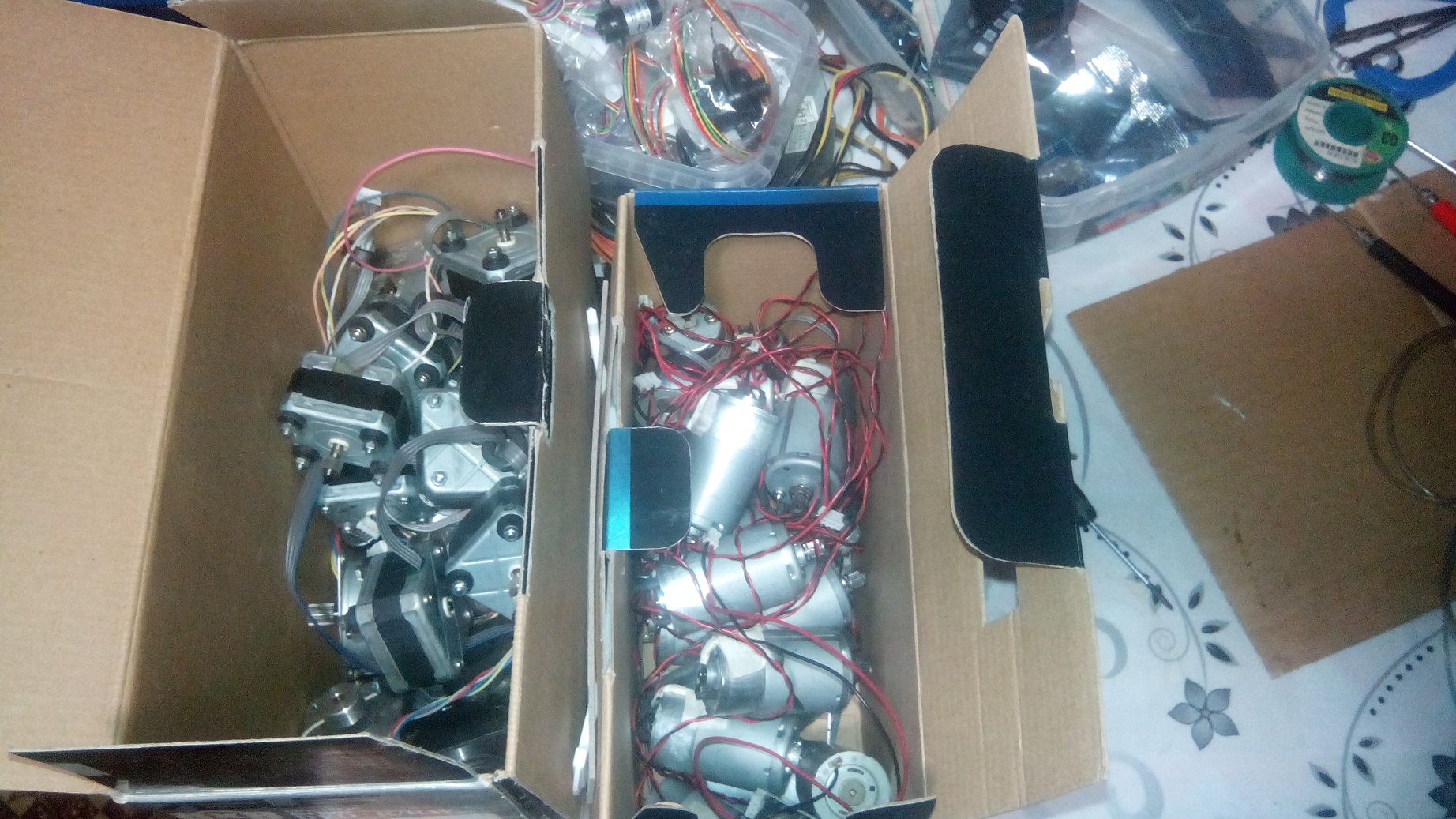

решил перематывать? это бренные остатки со времён, когда печатал полиграфию.

нерабочие струйники сейчас в сервисах от 50грн, а если подружиться, то и за пиво. давно не был, но у всех знакомых сервисников этих струйников обычно горы были - хз накой они их сразу не выкидывали, а только раз в несколько месяцев (для ремнта на запчасти они почти никогда не нужны). немного глянул, по херсону на том же олухе и других площадках чуть подороже. :wink: кроме шаговиков же в принтерах есть коллекторные, блоки питания, направляющие, железные тросы, электроника (с которой иногда можно какую рассыпуху спаять) и прочее, в зависимости от модели.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Arduino CNC

Сообщение robovan » 03 фев 2016, 12:16

Решил перематывать?
Лично меня вполне устраивает работа таких шаговичков в том виде как они сейчас.
А насчёт знакомых в сервисе, то да там можно много чего нарыть. Но нормальные моторы только в больших эпсонах, которые уже почти все на свалке.
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение ALS » 03 фев 2016, 14:45

... потому и не выкидывают, что рука не поднимается на такой источник всяческих ништяков.
Я из диска с рисками, который на протяжке бумаге стоит, собрал себе крутейший энкодер с 1150ppr.
Аватара пользователя
ALS

Сообщения: 443
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: Arduino CNC

Сообщение ilalexey » 03 фев 2016, 15:47

ALS писал(а):... потому и не выкидывают, что рука не поднимается на такой источник всяческих ништяков.

Не, в СЦ утилизацию делают когда верхушка даёт добро. Там у них регламент. От проверки до проверки.
По ходу, дальше хуже будет - с пол года назад уже начали хлам на базу тянуть, а не на мусорку.
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение Angel71 » 03 фев 2016, 17:58

robovan, в мелких примерно такие же, как ты и взял. только можно было сразу взять биполярные и к ним в нагрузку получить ещё кучу всего, что потом в других поделках может пригодится. короче уже не важно - захочешь в будущем, знаешь где искать.
ALS, их проще напечатать, чем хранить. с хорошим разрешением принтера используют при печати трафаретов шелкографии и фотошаблонов для печатных плат.
ilalexey, в официальных там вообще могут быть тараканы с уничтожением на камеру. ну то такое - теже моторы и блоки питания дёрнуть можно. а есть куча неофициальных сервисов, особенно где снпч устанавливают. там максимум допустим из тех же эпсонов, нужны печатающие бошки, серийники принтеров и данные о дате продаже - кто поумней просто знакомится с людьми из официальных сервисов и за недорого бошки меняют. кроме бошки в эпсонах почти никогда ничего не горит и достаточно хранить немного тех же плат (они в куче можелей заменяемые на целую серию, нужно просто перепрошить). и +- у других контор нюансы с ремонтом. чего хуже будет? эээээ, как раз наоборот лучше. мы раньше на сервисе не выкидывали те же кулера от видюх и процов, как собственно и платы. акумы из ноутов тоже дербанил. из элт моников, которые несколько лет назад даже почти перестали покупать деталей - их люди тупо притаскивали и удивлялись, что они никому не нужны. максимум там 10-20грн давали "на проезд". планшеты и смартфоны только непонятно куда у людей девались - очень часто смысла ремонтировать нет, бо дешевле новый купить. но на сервисах их и раньше и сейчас чтот почти нет. +ноуты отдельная тема - с них почти всё всегда отсавляли, т.е. несчастный разъём питания мог на 10$ затянуть. всякие петли, корпуса и тем более детали с платы вообще очень ходовые и не очень дешевые штуки. а лучше тем, что сейчас на сервисах многие стали по минимуму выкидывать - из акумов от ноутов банки достают и на фонарики. на мощные транзисторы и светодиоды идут кулера от процов и радиаторы от чипсетов. в элт там "лента для распайки" и ещё куча всего, вплоть до болтиков с шурупиками. но их наверно уже совсем не несут. из ибп (которые раньше рабочие по 8-10$ продавали, нерабочие так вообще за копейки) корпус поленый и трансформатор, иногда с платы что спаять можно. из двд плееров и всяких видиков корпуса. и т.д. просто раньше это всё массово тупо выкидывали, а сейчас всё чаще стали оставлять и за недорого продавать. кто поумней сам дербанит, находит что где может использоваться и толкает на тех же торговых площадках или барахолках продаёт. продавцу доп прибыль, покупателю проще найти нужную деталюжку + она намного/в разы подешевле, чем новое.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Arduino CNC

Сообщение ALS » 03 фев 2016, 19:12

Angel71 писал(а):ALS, их проще напечатать, чем хранить. с хорошим разрешением принтера используют при печати трафаретов шелкографии и фотошаблонов для печатных плат.

Не, дружище, с тех пор, когда у нас в городе появились хоть какие-то станки (году в 2009-м), почти ничего не изменилось : напечатать можно, но с ценами и запросами "печатников" там можно всю зарплату оставить.
Я потому и фрезер себе купил, что выкладывать за всякую малость вполне реальные деньЖЫЩЩИ уже настоболело.
Аватара пользователя
ALS

Сообщения: 443
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: Arduino CNC

Сообщение Angel71 » 03 фев 2016, 19:55

почти два года прошло, уже вроде настало время немного очухаться и начать открывать/развивать всякие мелкие мастерские/цеха и не делать космических накруток. ну хз, в общем желаю что бы у вас, как и у нас начали понемногу перестраиваться, инвестировать, искать новые рынки сбыта. ))) легко не будет, но перспективы далеко не мрачные.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
