Сообщение Nesenin » 05 авг 2013, 14:49

по обнаружении цели в разрешенной зоне. в нижнем правом углу у меня ограничение зоны сверху. я шарик опускаю ниже линии -вкл брызгалка.
Аватара пользователя
Nesenin

Сообщения: 1324
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Охотник

Сообщение elmot » 05 авг 2013, 16:06

Ясно. Вообще убедительно выглядит, зачет.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Охотник

Сообщение Nesenin » 09 авг 2013, 19:18

Вражеский кот попался
в HD больше видно
с наведением гемор. камера дает данные в определенных участках не правильной геометрии. например боковая стена на срезе по вертикальной линии получается не ровная а выпуклая. сервы не надежно закреплены. любые манипуляции приводят к свдвигу координат. струя воды меняет траекторию в зависимости от мусора в форсунке. 1 крошку непонятно чего еле удалось извлечь. +дальность стрельбы вносит свои коррективы. я пол часа только константы менял чтоб настроить более-менее точную стрельбу в ту область. еще и расстояние большое нет запаса по дальности стрельбы. надо обязательно разработать расчет траектории струи и в будущем в алгоритме поведения учитывать расстояние.
ЗЫ. старый кот не вернулся.видимо ослаб и нашел смерть от собак\колес. новый никуда не ушел, так и остался жить. все время рядом как будто я его родственник.

Добавлено спустя 29 минут 54 секунды:
производительность радует. вывод обработка всех картинок + запись с экрана 30fps дается NUC'у легко. мой старый ноут загнулся бы.
планы по развитию:
прикрутить эту систему по контролю питания.

см http://www.mini-box.com/OpenUPS
чтоб не было нужды в зарядке аккумулятора от специального зарядника lipo. а все само заряжалось как на ноуте при подключения клем питаняи. и аналогично ноуту автоматом переключалось на аккум в момент выключения БП. +организовать передачу в ПО инфы о заряде
задействовать энкодеры на колесах и наконец то запустить робота кататься в автоматическом режиме. правда без алгоритма построения карты это малость бессмысленно...вообщем работы навалом.
Последний раз редактировалось Nesenin 09 авг 2013, 23:25, всего редактировалось 2 раз(а).
Аватара пользователя
Nesenin

Сообщения: 1324
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Охотник

Сообщение robovan » 09 авг 2013, 19:34

эх жаль то как старого кошака((
да двор есть двор.
а рыжий получил по заслугам!!!!:-) ворюга
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Охотник

Сообщение Dmitry__ » 09 авг 2013, 19:41

Nesenin писал(а):Вражеский кот попался

Круто, очень круто, Ты близок к скайнету. Прям наша мечта - автотурели :roll:
Аватара пользователя
Dmitry__

Сообщения: 6016
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Охотник

Сообщение Nesenin » 10 авг 2013, 00:01

Спасибо за похвалу.
в коллекцию видеоотчетов

эта та самая соседская кошка что объедает меня каждый день. до того обнаглела, что мне приходится на руках относить её за дверь. при этом она рычит\ворчит и наровит лапой поцарапать. смешная. уверен скоро привыкнет к дождику и будет игнорировать робота.

Добавлено спустя 38 минут 49 секунд:
ЗЫ включаю я в ручном режиме, так как надо запись сделать, иначе уже при появлении в проеме, кошкам приходится ретироваться. а так хотя бы 9 секунд видео вместо 2х.
(собственно еще 1 кот появлялся только что и был полит в проеме;пушистая уже в 4 раз пытается поесть под дождиком. настырная собака :D )
другое дело будет, когда робот научится сам гоняться за объектом. а для этого как минимум надо сделать алгоритм слежения за объектом основывающийся на связности пятна(расстояния для соседних пикселей близки, цветовая картина не меняется на разных ракурсах), основываясь на предполагаемых перемещениях (выйти из кадра и оказаться на потолке объект не может, а вот скрывшись влево, есть велика вероятность что схожее по размеру пятно, при новом ракурсе съемки повернувшего на лево робота, это искомый кот). это позволит следить за объектом в движении (трудная задачка).

потом надо нахождение кота сделать по движению и связности. то есть в ситуации когда картинка уже содержит кота и он начинает двигаться.
для этого нам опять же надо вычитать новый кадр из старого, только старый будет предыдущий(или близкий к новым), содержащий положение кота в мгновение ранее. из разницы мы найдем "передний" и "задний" фронт. то есть область где кот появился и область где появился фон. опять же фон по определению имеет большее расстояние от камеры(иначе он бы загораживал) эта область "задний" фронт. по крайней границе заднего фронта и передней границе с котом определятся координаты по горизонтали. по верхней и нижней точке "переднего" фронта определятся координаты вертикали. но это в теории. на практике надо к этой логике связность добавлять, иначе есть риск брать в расчет данные от разных объектов. причем не от 2х(3,4...n) движущихся объектов, а от "шума", который в разных ракурсах разный. как я ранее писал в случае с зеркалом диапазон гуляемых значений расстояния подобрался к 30см (!). а ведь еще надо учитывать слепые пятна. эх...

Добавлено спустя 3 минуты 19 секунд:
и да при нахождении движущегося объекта в опорный кадр надо добавлять области открывшиеся при смещении объекта. иначе при его движении назад не будет видно областей...

Добавлено спустя 9 минут 47 секунд:
и задача сведется к текущей - определение разницы с фоном.
а когда робот научится строить 3D карту местности, получится как с человеком - зашел и видишь что что-то лежит не на своем месте. то есть внимание только на новое/подвижное и пр.
все это гораздо проще чем пытаться по картинке (даже по карте расстояний) искать объект в произвольной обстановке( на любом фоне начиная от белой стены заканчивая зарослями травы кустов) классифицировать как кота. это задачка для ученых. а вот выделить движущийся объект и по размерам, формам отростков классифицировать существо это еще куда ни шло. собственно так человека в этих Kinect играх и определяют - по отросткам )))

Добавлено спустя 56 минут 24 секунды:

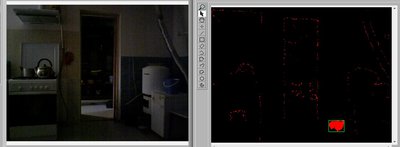

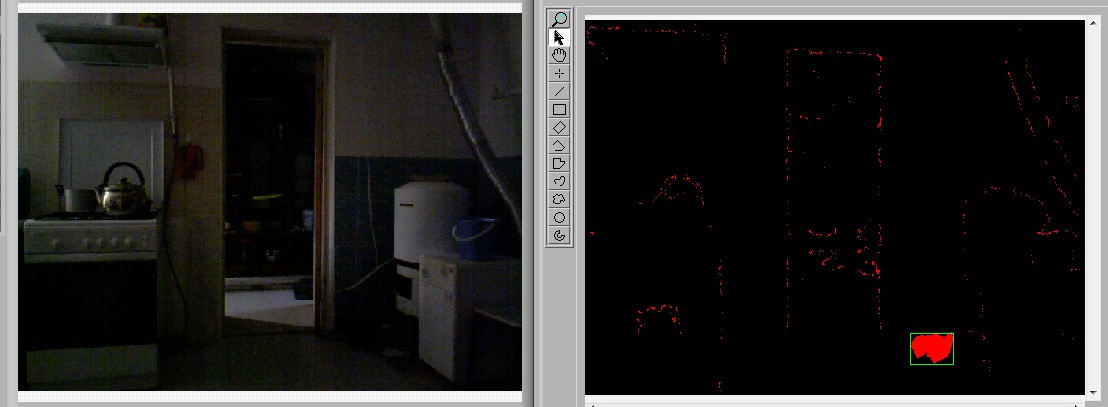

найти все что скрыто (черный котенок)
найти кота.jpg

это прелести ИК подсветки.
приятно работать с камерой, данные с которой не меняются от смены освещения за окном и внутренних условий.
целый день работает и никаких сбоев.основной шум укладывается в установленный порог 13см (после прогрева вначале)при максимальном расстоянии 6м (там за шкафом еще проем есть). шум на границах объектов достаточно легко фильтруется.
по сравнению с этим моя турель с вебкой сущий ад.
приходилось не только искать а еще и создавать фон см. http://youtu.be/XZMOrqSdP2w
так что для робототехники штука нужная.
тем кто захочет такое рекомендую дождаться новое поколение камеры forum51/topic12960.html
Аватара пользователя
Nesenin

Сообщения: 1324
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Охотник

Сообщение AndreiSk » 10 авг 2013, 01:57

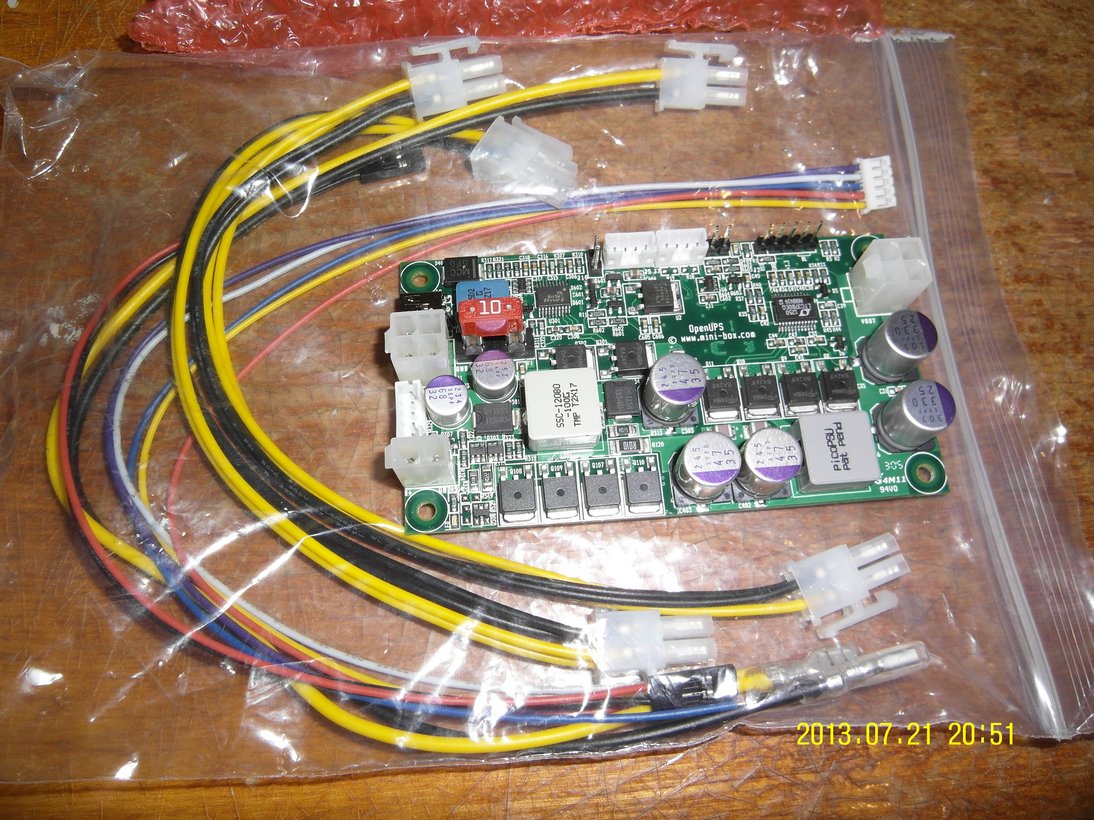

Уже опробовал OpenUPS... но в общем слегка капризная к параметрам штука.
API для контроля к вящему сожалению нет, прошлось модифицировать исходный пример
чтобы писал информацию раз в секунду в файл. Если у тебя будет батарея LiPo 6S,
то поделюсь своими параметрами.. их.. гм.. методом тыка подобрал :roll:
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Охотник

Сообщение Nesenin » 10 авг 2013, 02:20

6S эт много. куда столько? 4S под его диапозон вся моя электроника (окромя двигателей которые 12в но тут можно и ШИМ)
вот про запись в файл уже интересно. я с программированием как то не очень (arduino,Labview не в счет). можно попросить подробностей на этот счет?

Добавлено спустя 1 минуту 40 секунд:
PS по OpenUPS надо отдельную тему. ибо штука нужная должна тема жить и развиваться про такие универсальные штуки. может аналог кто замутит открытый.
Аватара пользователя
Nesenin

Сообщения: 1324
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Охотник

Сообщение AndreiSk » 10 авг 2013, 02:22

В смысле куда столько? на вход можно любую батарею совать, на выходе будет то напряжение, которое выставишь в конфигурации. У меня выставлено 12В.
На ХК можно взять 6S*8000mAh, это наверное максимум что переварит openups по емкости.
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Охотник

Сообщение Tsi329 » 20 авг 2013, 04:18

Nesenin, спасибо за интересный проект. С нетерпением жду продолжения. Читаю ветку и на многие вещи открываю глаза. Очень интересный проект!
Tsi329

Сообщения: 135
Зарегистрирован: 24 авг 2010, 11:48
Откуда: Минск
прог. языки: C++,C,Asm

Re: Охотник

Сообщение robovan » 20 авг 2013, 15:54

хорошие у вас идеи камрад, как только твой робот научится гонятся за обьектом, придут в гости ребята. и будет тогда робот гонятся за аборигенами стран 3 мира :-)
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Охотник

Сообщение Nesenin » 24 авг 2013, 06:38

спасибки. работаем-с потихоньку. решаем задачи не в последнюю очередь благодаря робофоруму.

вот замучило меня подергивание серв. стал гуглить решение. первая же ссылка на робофорум привела см. forum86/topic11665.html
перепаял провода. подправил прошивку. теперь тишь да благодать. и у котов меньше подозрений :D
нужная библиотека http://arduiniana.org/libraries/pwmservo/ (max 2-3серв, но это именно то число которое мне хватает пока).
собственно исправленный код ардуинки
robot___rc_nov.rar
(3.79 КиБ) Скачиваний: 0

тут уже много всяких плюшек.
опять же пропорциональное управление танковой платформой с приемом данных от модельного РУ осталось не тронутым.
что само по себе приятно, так как позволяет использовать надежное оборудования для спасения "зарулившегося" робота.
Аватара пользователя
Nesenin

Сообщения: 1324
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Охотник

Сообщение robovan » 25 авг 2013, 18:37

я это тут оставлю...
https://sites.google.com/site/projectse ... /downloads

Добавлено спустя 3 минуты 23 секунды:
http://realsentrygun.com/
:-)
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Охотник

Сообщение kran » 15 сен 2013, 05:43

+дальность стрельбы вносит свои коррективы. я пол часа только константы менял чтоб настроить более-менее точную стрельбу в ту область ...
надо обязательно разработать расчет траектории струи и в будущем в алгоритме поведения учитывать расстояние.
Выскажу несколько сомнительных, возможно трудозатратных, но вроде бы оригинальных и достаточно сумасшедших идей. Всё это, безусловно, дикие гадания на кофейной гуще. Но может натолкнёт на какие-нибудь приемлемые в практическом плане решения.

А почему бы не править "константы" в реальном времени, делая поправки исходя из реальной траектории струи, учитывая отклонения от расчётной траектории? Собственно, разве не так работает реальная артиллерия? Репер, перенос огня, вот это всё... :)

Поскольку метеорологические факторы (давление, температура, и конечно же порывы ветра) константами не запрограммируешь. Кстати, надо будет объяснить роботу, чтобы не писал против сильного ветра. :)

Первая мысль была - срисовывать траекторию струи с обычной камеры.
Вторая - подкрашивать эту струю. Подсвечивать фонариком, капельки хорошо преломляют свет...
И третья - да подогреть же! И снимать инфракрасной камерой. Кот, опять же, не простынет от холодной воды. :D

Кстати, струя должна быстро остывать. Так что легко будет различить ближний и дальний конец траектории.
Аватара пользователя
kran

Сообщения: 220
Зарегистрирован: 13 июл 2012, 05:07
Откуда: Челябинск
прог. языки: C++
ФИО: Дмитрий Толмачёв

Re: Охотник

Сообщение Nesenin » 15 сен 2013, 12:44

ну так то да. обратная связь и коррективы. вообще было бы можно заставить все рабочее пространство обстрелять в автоматическом режиме и найти нужные углы.
я на звук ориентировался каждый раз как подстраивал константы. при попадании в шарик возникает громкий звук. микрофоны на камерах есть 2шт. вот запрограммировать все проблема.
мне например реально проще переделать вращение форсунки с такого
на такой где ось вращения по вертикали находилась бы над ось вращения по горизонтали, чем учитывать вращение по дуге в ПО.
тут кстати платформа держится на отдельном подшипнике, а не на валу сервы. что добавляет точности перемещению (зубчатая передача убавляет).
точность всех перемещений реально важна. потому что в одном месте люфт на пол градуса в другом и вот уже залп летит не туда.
если переделать, то останется только баллистику считать
у меня на видео робот вообще со стола вниз стреляет. там хз что за формулы должны быть.
и да. в который раз убедился что есть геометрические искажения на камере, в некоторых зонах насчитанные расстояния\углы менее точны. остается упавать на размеры кота и разбрызгивание струи.

для реальных боевых машин, ездящих по пересеченной местности (типа танков и БТР) важное значение играет наклон платформы к горизонту. то есть встал танк в наклонном положении и ось вертикальная уже не параллельна земле, надо по другому наводить( не пытаться же башню выравнивать). найденные углы цели по оптическим системам, надо пересчитывать по отношению к земле чтоб потом баллистика не поплыла. привет robovan
если б у меня камеры подвижны были, нужно было бы обязательно данные с акселерометры читать, делать перерасчет углов с поправкой к земле. естественно все люфты и не точностив геометри мешают.
вообщем не просто все это...
пример реальной системы управления огнем http://topwar.ru/uploads/posts/2011-09/ ... 225_01.jpg
точность тут на порядки выше.

PS по проекту никаких существенных изменений нет

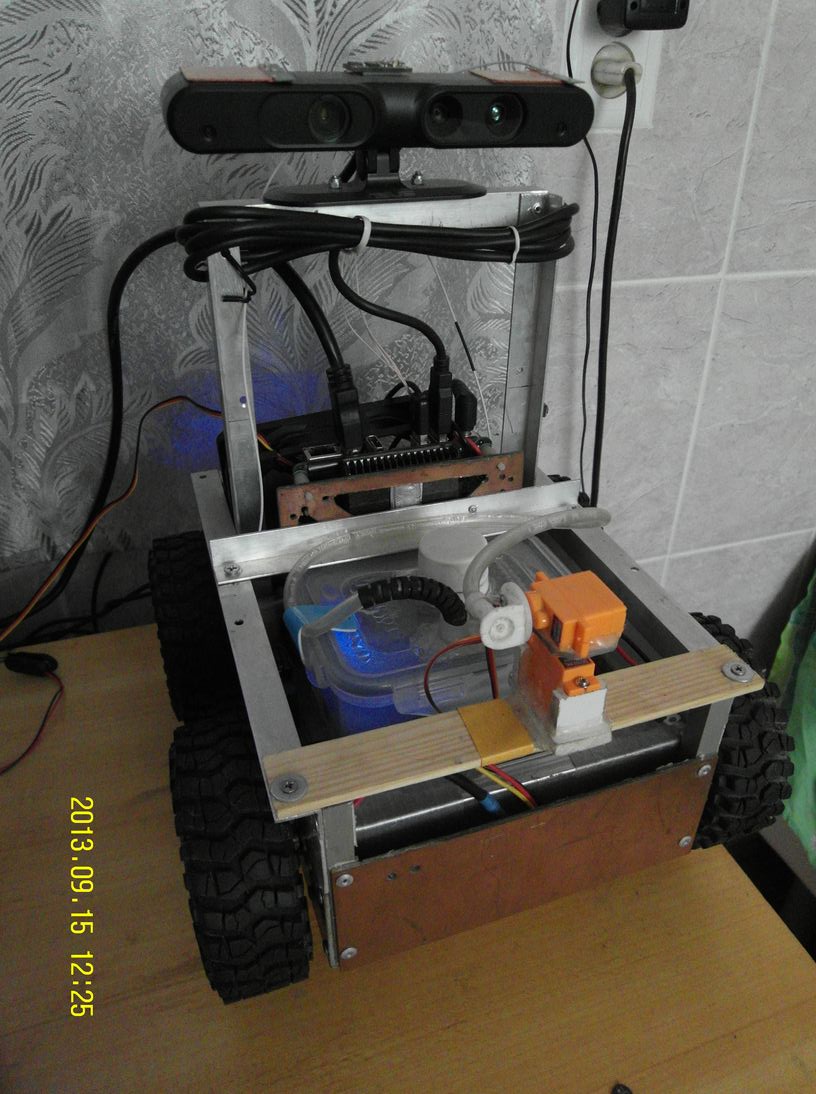

фото робота

спереди старый аккум засунул. не подключен. на место вентилтора сзади должна лезть плата управления питанием. но там надо программировать. да еще на С++. а я не любитель этих дел. :( мотивация минусовая

Добавлено спустя 8 минут 3 секунды:
соседская кошка. которая крадет еду, рычит\ворчит и лапой царапает.
http://youtu.be/mwslE57wYGE?t=38s
Аватара пользователя
Nesenin

Сообщения: 1324
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин
