Штучное изготовление печатных плат

Сообщение =DeaD= » 22 окт 2010, 11:00

=============================================================================================
Вставка о текущем состоянии:

Сервис PCB4U.Ru запущен и уже есть первые готовые заказы.
Среди основных отклонений от изначальной задумки - существенно упростили ценообразование.
Пока сроки немного затянутые, но кто не очень спешит - думаю будет доволен.
=============================================================================================


Основная идея - сейчас для варианта ДПП+ДПМ+Ш минимальный заказ ПП в конторах стоит от 1700р без доставки, что часто не приемлимо для желающих изготовить какое-то 1 устройство для пробы. Есть мысль создать сервис который будет собирать с людей заказы, группировать их в один, сдавать в производство, затем забирать и рассылать по почте всем участникам.

Чтобы это не превращалось в кошмар согласования - сервис будет включать проверку технологических требований в автоматическом режиме прямо на сайте.

Чтобы быть конкретным преварительные основные условия которые можно будет попробовать обеспечить:

Технология 0.2мм, производство в обычных конторах (тот же заказплат или резонит).

Пока предполагаю, что сервис мог бы обеспечивать 2 варианта ПП - двухсторонняя без масок и шелка и двухсторонняя с масками и 1 стороной шелка.

Ориентировочные цены:

ДПП+ДПМ+Ш (2 стороны, 2 паяльные маски, сверху шелкография)

600р за - 2 платы до 100х80мм с доставкой
500р за - 2 платы до 80х60мм с доставкой
400р за - 2 платы до 60х40мм с доставкой

ДПП (2 стороны без паяльной маски, без шелкографии)

450р за - 2 платы до 100х80мм с доставкой
300р за - 2 платы до 80х60мм с доставкой
250р за - 2 платы до 60х40мм с доставкой


Было бы кому-то такое интересно или нет?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение Michael_K » 29 дек 2010, 14:01

=DeaD= писал(а):а дальше сам решает.

Тоже вариант - пусть соединяет их дорогами у себя в каде, а не просто разбрасывает по полигону, как бог на душу...

Добавлено спустя 1 минуту 16 секунд:
blindman писал(а):...дуг, нарисованных произвольной апертурой...

Какой-то нежизненный пример :)

Добавлено спустя 1 минуту 19 секунд:
Хотя, да... сложно все это...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Штучное изготовление печатных плат

Сообщение blindman » 29 дек 2010, 14:01

То есть если я так сделаю, то путь к сервису мне закрыт? А в том же резоните сделают и вопросов не зададут
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Штучное изготовление печатных плат

Сообщение Виталий » 29 дек 2010, 14:06

А почему просто не сделать скрипты которые проверяют DRC в Игле и т.д.?
Зачем проверять все на сайте?

Дальше все просто. Если человек заслал плохую плату, не проверив на DRC, то он неправ и вы не виноваты.

На сайте достаточно вывести изображение платы на экран (просто чтобы человек глазками увидел, что это его плата, что слои не зеркальные, для успокоения души, а не для контроля).
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 29 дек 2010, 14:15

blindman писал(а):Ага, аппроксимация полигонами дуг, нарисованных произвольной апертурой куда проще :)


KISS принцип в первую очередь имеет смысл для интерфейса.

XEROX вышел в лидеры и стал именем нарицательным для копиров потому что первым сделал копирование одной кнопкой, не важно насколько сложным при этом он был изнутри.

Добавлено спустя 7 минут 52 секунды:
Виталий писал(а):А почему просто не сделать скрипты которые проверяют DRC в Игле и т.д.?
Зачем проверять все на сайте?

Это конечно будет. Проблема в том, что далеко не у всех EAGLE.

Виталий писал(а):Дальше все просто. Если человек заслал плохую плату, не проверив на DRC, то он неправ и вы не виноваты.

Это само собой. Хочется большего.

Виталий писал(а):На сайте достаточно вывести изображение платы на экран (просто чтобы человек глазками увидел, что это его плата, что слои не зеркальные, для успокоения души, а не для контроля).

Это я уже умею :oops:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 19 апр 2011, 22:07

Постепенно двигаюсь - подготовил подсистему отрисовки ПП с обоих сторон, подсистему компоновки печатных плат на единый лист (генерация сводных герберов и сверловки по куче плат) кроме вопросов фрезеровки разделительных дырок и эффективного размещения плат, сейчас ими занимаюсь. Как закончу - планирую сделать вебсервис и после испытаний его на своих платах планирую уже открываться (без контроля пока на самом сайте технологических норм по меди и прочему, максимум - сверловку ограничу, чтобы 100 сверл разных не засунули в одну плату).

В общем идея не умерла :)

Добавлено спустя 1 минуту 13 секунд:
И да - с landStalker'ом уже договорились :) ( forum29/topic9831.html ), если всё получается, с ним интегрируемся в части использования вебсервиса.

Добавлено спустя пару дней:

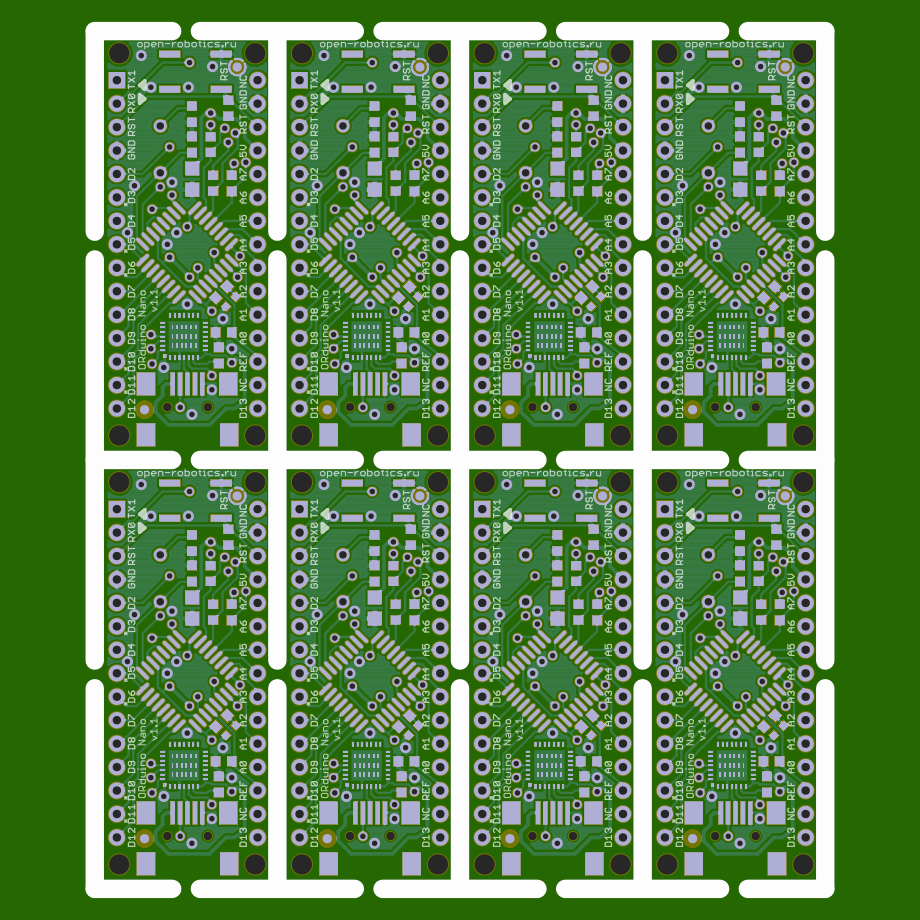

Сделал авторазмещение печатных плат, пока без поворотов, зато уже работает.

Из существенных функций осталось только фрезеровку научиться генерировать с перемычками, чтобы платы из заготовки не вываливались :)

А дальше начнём собирать веб-сервис из имеющихся фрагментов.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 23 апр 2011, 22:18

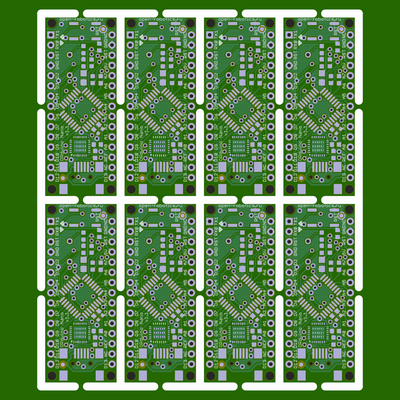

Первый приличный результат модуля формирования фрезеровки для мультиплат (основная сложность - расставить перемычки удерживающие платы после фрезеровки). Конечно еще многое предстоит протестировать и отладить. Отлаживаться будем на следующем нашем заказе прототипов для проекта OR. Если производство примет заказ сформированный моими утилитами - буду прикручивать к веб-сервису всё это добро.



Добавлено спустя 1 час 29 минут 15 секунд:

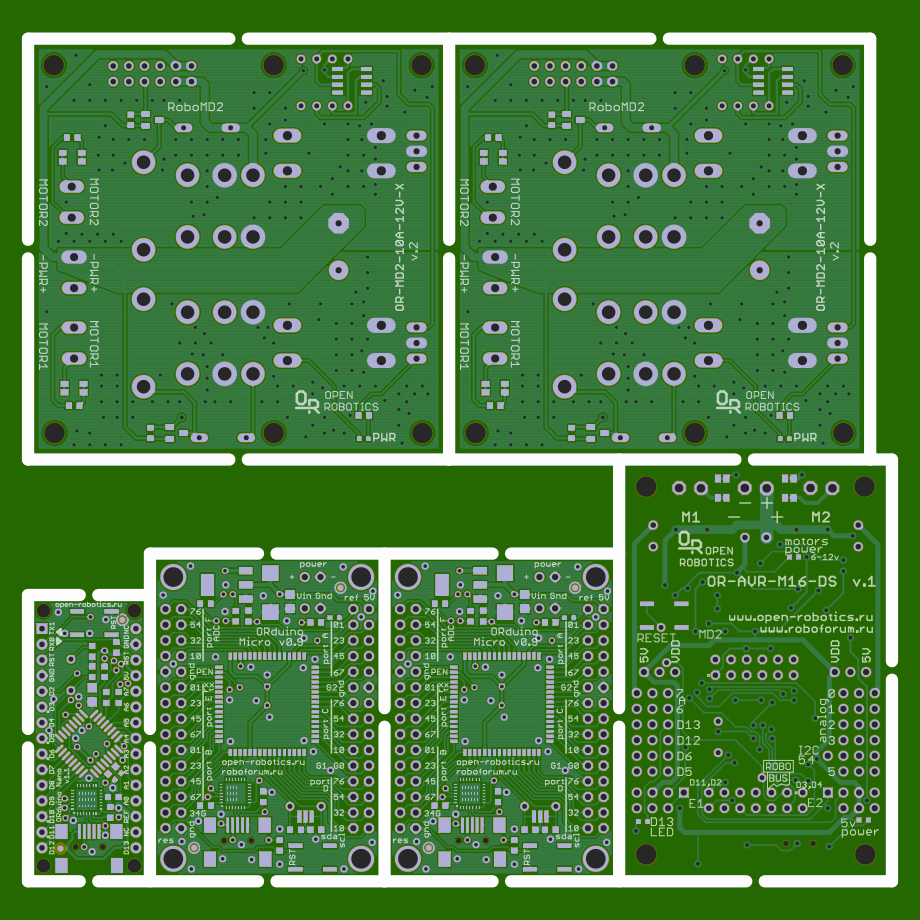

А вот еще получилось


Добавлено спустя 1 минуту 32 секунды:

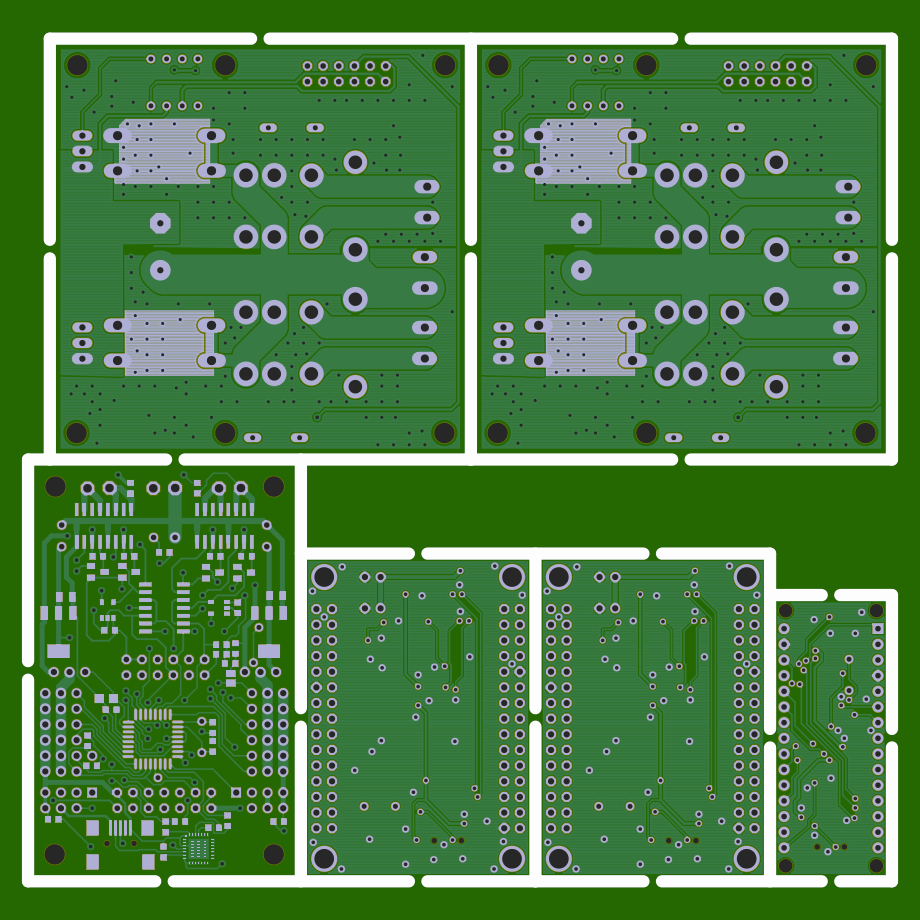

И обратная сторона (сразу видно, что с маской какая-то фигня :))
