Штучное изготовление печатных плат

Сообщение =DeaD= » 22 окт 2010, 11:00

=============================================================================================
Вставка о текущем состоянии:

Сервис PCB4U.Ru запущен и уже есть первые готовые заказы.
Среди основных отклонений от изначальной задумки - существенно упростили ценообразование.
Пока сроки немного затянутые, но кто не очень спешит - думаю будет доволен.
=============================================================================================


Основная идея - сейчас для варианта ДПП+ДПМ+Ш минимальный заказ ПП в конторах стоит от 1700р без доставки, что часто не приемлимо для желающих изготовить какое-то 1 устройство для пробы. Есть мысль создать сервис который будет собирать с людей заказы, группировать их в один, сдавать в производство, затем забирать и рассылать по почте всем участникам.

Чтобы это не превращалось в кошмар согласования - сервис будет включать проверку технологических требований в автоматическом режиме прямо на сайте.

Чтобы быть конкретным преварительные основные условия которые можно будет попробовать обеспечить:

Технология 0.2мм, производство в обычных конторах (тот же заказплат или резонит).

Пока предполагаю, что сервис мог бы обеспечивать 2 варианта ПП - двухсторонняя без масок и шелка и двухсторонняя с масками и 1 стороной шелка.

Ориентировочные цены:

ДПП+ДПМ+Ш (2 стороны, 2 паяльные маски, сверху шелкография)

600р за - 2 платы до 100х80мм с доставкой
500р за - 2 платы до 80х60мм с доставкой
400р за - 2 платы до 60х40мм с доставкой

ДПП (2 стороны без паяльной маски, без шелкографии)

450р за - 2 платы до 100х80мм с доставкой
300р за - 2 платы до 80х60мм с доставкой
250р за - 2 платы до 60х40мм с доставкой


Было бы кому-то такое интересно или нет?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение avr123.nm.ru » 27 авг 2011, 20:37

Думаю с ростом числа заказов можно сделать хотя бы 2 варианта по срокам и цене. Возможно вместо варианта без маски.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 27 авг 2011, 21:07

Это да, при большом числе заказов конечно будут оба варианта, я про сейчас думаю :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 24 сен 2011, 08:54

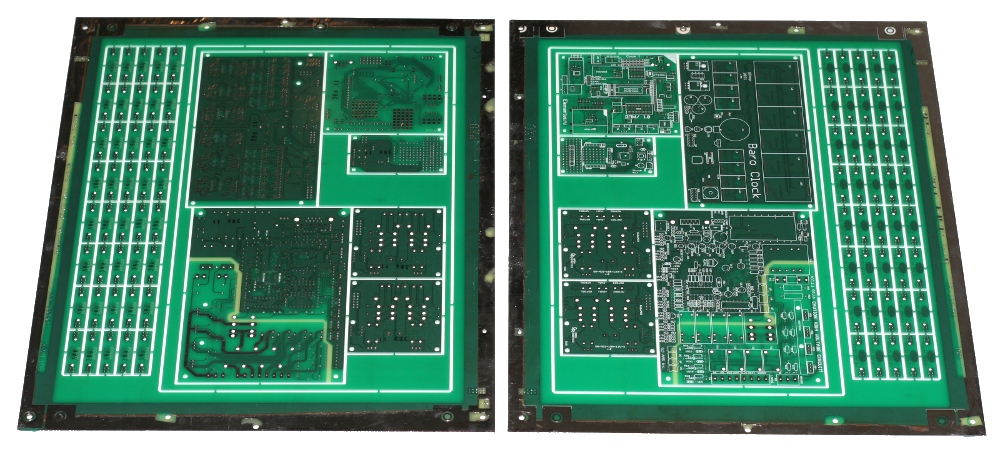

Третий заказ произведен, рассылка по 4 получателям произведена.
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение RootAdmin » 25 сен 2011, 00:55

"Тупой" вопрос - из Протеуса можно сделать экспорт в гербер? Если да - будет ли инструкция?
под ЛУТ платы - хорошо, но хочется заводских.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 25 сен 2011, 13:31

Сделать можно, с инструкцией - пока нету, может позже сделаю, я сам из протеуса ничего не выгружал пока никогда :pardon:

Выгружается вроде через меню "Output" \ "Gerber\Excellon output".

Добавлено спустя 1 час 25 минут 34 секунды:
Всё, сделал инструкцию для PROTUESа по выгрузке из него герберов и сверловки.
Получилось достаточно просто: http://pcb4u.ru/proteus/
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение RootAdmin » 25 сен 2011, 23:40

Благодарю! Буду пробовать заказать. Спасибо за сервис.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 13 окт 2011, 11:15

В процессе реализации новый функционал сервиса - "открытые проекты" (по запросу одного из заказчиков).

Любой свой заказ можно снабдить названием, описанием, ссылкой на страницу проекта и сделать открытым для публики.
Тогда каждый желающий сможет зайдя на страницу такого "открытого проекта" заполнив реквизиты для доставки заказа быстро оформить заказ на изготовление печатных плат, ну или просто забрать гербер-экселлон файлы и заказать печатные платы где ему удобней.

Уже можно опубликовать свои заказы в виде "открытых проектов", но пока нельзя забирать файлы и быстро оформлять заказ на изготовление печатных плат "открытого проекта". Планируем до конца недели сделать и этот функционал.

Страница открытых проектов: http://pcb4u.ru/open-orders.php
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение ALHIMIK » 13 окт 2011, 16:46

А как обстоят дела со Sprint Layoutом , файлы из которого не проходят проверку из-за выхода меди за границу платы ? :)
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 13 окт 2011, 16:49

Там была одна проблема, которую я вроде победил (Sprint Layout реально рисует какие-то невидимые элементы за пределами платы, я специально копал их гербер - там есть элементы с координатами за пределами платы), - я просто разрешил в пределах 1мм выход за пределы границы платы, всё равно фрезеровкой (2мм фреза) снесет и на соседнюю плату не попадёт.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение Madf » 04 мар 2012, 11:59

Тема весьма хороша, сейчас ищу где можно изготовить 1-4 платы для прототипинга, обрыл весь инет и увидел проблему как раз описанную в этой теме.
Из описания возможностей немного не понял некоторые вещи, по этому прошу на конкретном примере всё разъяснить.
Есть плата сделанная в ДипТрейс, её размер где-то 26х50(мм), нужно:

- два слоя;
- маска (зелёная, красная, синяя) сверху платы;
- маска с надписями элементов и прочего (только сверху).

Это возможно изготовить?

И ещё очень важный момент, принимаете ли материал в ДипТрейсовском формате и есть какой-нить другой (dxf например) чтобы был одним файлом, а не куча послойных срезов/файлов где можно запутаться?
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
