Штучное изготовление печатных плат

Делимся опытом в каких устройствах и чем можно поживиться.
А так же где и почём приобрести компоненты.

Воспользовались бы вы таким сервисом?

Точно да
29
53%
Скорее да
12
22%
Не знаю
7
13%
Скорее нет
5
9%
Точно нет
2
4%

Всего голосов : 55

Штучное изготовление печатных плат

Сообщение =DeaD= » 22 окт 2010, 11:00

=============================================================================================
Вставка о текущем состоянии:

Сервис PCB4U.Ru запущен и уже есть первые готовые заказы.
Среди основных отклонений от изначальной задумки - существенно упростили ценообразование.
Пока сроки немного затянутые, но кто не очень спешит - думаю будет доволен.
=============================================================================================


Основная идея - сейчас для варианта ДПП+ДПМ+Ш минимальный заказ ПП в конторах стоит от 1700р без доставки, что часто не приемлимо для желающих изготовить какое-то 1 устройство для пробы. Есть мысль создать сервис который будет собирать с людей заказы, группировать их в один, сдавать в производство, затем забирать и рассылать по почте всем участникам.

Чтобы это не превращалось в кошмар согласования - сервис будет включать проверку технологических требований в автоматическом режиме прямо на сайте.

Чтобы быть конкретным преварительные основные условия которые можно будет попробовать обеспечить:

Технология 0.2мм, производство в обычных конторах (тот же заказплат или резонит).

Пока предполагаю, что сервис мог бы обеспечивать 2 варианта ПП - двухсторонняя без масок и шелка и двухсторонняя с масками и 1 стороной шелка.

Ориентировочные цены:

ДПП+ДПМ+Ш (2 стороны, 2 паяльные маски, сверху шелкография)

600р за - 2 платы до 100х80мм с доставкой
500р за - 2 платы до 80х60мм с доставкой
400р за - 2 платы до 60х40мм с доставкой

ДПП (2 стороны без паяльной маски, без шелкографии)

450р за - 2 платы до 100х80мм с доставкой
300р за - 2 платы до 80х60мм с доставкой
250р за - 2 платы до 60х40мм с доставкой


Было бы кому-то такое интересно или нет?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение blindman » 29 дек 2010, 09:57

Хоть с зеленым, хоть без него, красный и розовый соединены, чего там детектировать?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 29 дек 2010, 10:00

Что нету перешейка тоньше технологической нормы.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение blindman » 29 дек 2010, 10:22

Такие вещи и коммерческие CAM пакеты не всегда могут словить (FAB3000 например не умеет)
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 29 дек 2010, 10:25

Ну не идти же у всех по пятам, надо быть впереди планеты всей :) значит созданный сервис будет конкурентоспособен на мировом рынке :crazy:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение blindman » 29 дек 2010, 10:28

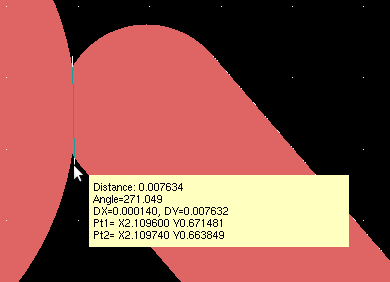

Минимальная ширина 10, проводник - 12, перемычка - менее 8. DRC нормально проходит

Добавлено спустя 1 минуту 54 секунды:
надо быть впереди планеты всей
Для начала сделай хотя бы так же :)
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 29 дек 2010, 10:49

А так же - это как, что проверять то?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение frank » 29 дек 2010, 10:51

посмотрите как предприятия работают и переймите опты у них по приему заказов

1) ошибки при разводке платы остаются на разработчике
2) производитель принимает определенные типы файлов к производству (дальше больше), по началу можно 1-2 типа с 1-2 программ (Altium и P-CAD самые популярные на мой взгляд)
3) посмотрите как предприятия работают и переймите опты у них по приему заказов

мне как заказчику не хочется вдаваться в ваши особенности производства, я предоставляю файл - получаю плату. Единственное что я делаю - это соблюдаю выставленные вами рамки по предоставлению документации к произвдству. Если вы изготовить не можете - получаю отказ.
frank

Сообщения: 3
Зарегистрирован: 28 дек 2010, 10:40

Re: Штучное изготовление печатных плат

Сообщение Michael_K » 29 дек 2010, 12:48

blindman писал(а):Думаю, так будет значительно быстрее, чем все переводить в многоугольники и потом работать с ними

соглашусь.
Проще будет и управляемее.
Последний раз редактировалось Michael_K 29 дек 2010, 12:50, всего редактировалось 1 раз.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 29 дек 2010, 12:49

Думаю что ничего не проверять на гербере будет еще быстрей. Соглашайтесь, успевайте! :lol:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение Michael_K » 29 дек 2010, 12:51

=DeaD= писал(а):Думаю что ничего не проверять на гербере будет еще быстрей

Дело ваше...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 29 дек 2010, 13:00

Когда мне предлагают попарно сопоставлять элементы гербера и не говорят, зачем это делается и что я из этого на выходе получу в плане контроля тонких мест - я вроде справедливо не понимаю, зачем мне быстро решать половину задачи, если вторую половину всё равно не решаю? :pardon:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение Michael_K » 29 дек 2010, 13:03

А в чем проблема проконтролировать тонкие места?
Сравнивайте не только расстояние между отрезками, но и расстояния между точкой - концом отрезка и отрезком.
Или я не понимаю проблему "тонких мест"?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 29 дек 2010, 13:06

Тонкие места бывают 2 типов - тонкая дорожка и тонкий промежуток между дорожками. Путём попарного сопоставления элементов гербера я более менее представляю как отловить промежутки, но как отловить тонкие дорожки составленные из нескольких элементов гербера я не представляю. Выше есть пример с 3 цветными элементами гербера.

Добавлено спустя 25 секунд:
Или предлагается просто проверить толщину каждого элемента гербера и всё?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение blindman » 29 дек 2010, 13:10

Можешь не париться - производители такие вещи отслеживают только визуально, автоматический контроль пропустит. Не веришь мне - позвони в резонит
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Штучное изготовление печатных плат

Сообщение Michael_K » 29 дек 2010, 13:13

По-моему, логика должна быть примерно такая:
Если один отрезок начинается точно на другом, то это один сигнал и не является ошибкой. (ну, наверное, можно минимальный толеранс ввести порядка точности параметров в гербере).

Если край отрезка НЕ совпадает с точкой другого отрезка, то это разные сигналы и нужно проверить расстояние между ними. Если расстояние между ними мало, то ошибка - либо заказчик недотащил линию того же сигнала, либо, действительно, это два разных сигнала наложились.

И, да, проверить толщину каждого элемента.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
