Штучное изготовление печатных плат

Сообщение =DeaD= » 22 окт 2010, 11:00

=============================================================================================
Вставка о текущем состоянии:

Сервис PCB4U.Ru запущен и уже есть первые готовые заказы.
Среди основных отклонений от изначальной задумки - существенно упростили ценообразование.
Пока сроки немного затянутые, но кто не очень спешит - думаю будет доволен.
=============================================================================================


Основная идея - сейчас для варианта ДПП+ДПМ+Ш минимальный заказ ПП в конторах стоит от 1700р без доставки, что часто не приемлимо для желающих изготовить какое-то 1 устройство для пробы. Есть мысль создать сервис который будет собирать с людей заказы, группировать их в один, сдавать в производство, затем забирать и рассылать по почте всем участникам.

Чтобы это не превращалось в кошмар согласования - сервис будет включать проверку технологических требований в автоматическом режиме прямо на сайте.

Чтобы быть конкретным преварительные основные условия которые можно будет попробовать обеспечить:

Технология 0.2мм, производство в обычных конторах (тот же заказплат или резонит).

Пока предполагаю, что сервис мог бы обеспечивать 2 варианта ПП - двухсторонняя без масок и шелка и двухсторонняя с масками и 1 стороной шелка.

Ориентировочные цены:

ДПП+ДПМ+Ш (2 стороны, 2 паяльные маски, сверху шелкография)

600р за - 2 платы до 100х80мм с доставкой
500р за - 2 платы до 80х60мм с доставкой
400р за - 2 платы до 60х40мм с доставкой

ДПП (2 стороны без паяльной маски, без шелкографии)

450р за - 2 платы до 100х80мм с доставкой
300р за - 2 платы до 80х60мм с доставкой
250р за - 2 платы до 60х40мм с доставкой


Было бы кому-то такое интересно или нет?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение galex1981 » 22 окт 2010, 11:15

Я сам уже думал по этому вопросу, потому как у меня и со своей работой и с хобби прототипов гора, то есть почти все платы мне нужны в количистве 1 шт. Как какжущийся выход из данной ситуации вижу изготовление самодельного фрезерного станка с ЧПУ, что я и начал, но времени не хватает его закончить (благо все детали есть или можно вручную сделать)
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 22 окт 2010, 11:16

Самодельный фрезер не даст металлизацию отверстий, в итоге убьёшь кучу времени.

Вот ты бы стал пользоваться таким сервисом?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение galex1981 » 22 окт 2010, 11:17

Для меня этот сервис - просто идеальный вариант потому как еще раз повторюсь - мне в основном прототипы нужны
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Штучное изготовление печатных плат

Сообщение Michael_K » 22 окт 2010, 11:33

=DeaD= писал(а):В резоните стоимость производства ДПП+ДПМ+Ш минимум будет 2870р

Это неправда.


А вы, извините, в какую сумму уложить это дело собираетесь?

Меня лично и резонит не напрягает.
Прототип можно и без шелка делать, и даже без маски
(ну, если уж жестко экономить, и быстрее, кстати, получается)
- получится от тысячи двухсот.
Своя доставка, технологи проверяют (и реально находят ошибки :))...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Штучное изготовление печатных плат

Сообщение galex1981 » 22 окт 2010, 11:37

По Резониту подтвержу слова Michael_K - технологи реально проверяют и реально находят ошибки...

Добавлено спустя 38 секунд:
Но штучная плата ИМХО очень дорого
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 22 окт 2010, 11:39

Michael_K писал(а):Это неправда.

Там ниже написано "Для получения точной цены с учетом всех факторов, обязательно свяжитесь с нашими менеджерами!". Я думаю в калькуляторе просто не учтена "Мин. стоимость заказа".

Я считал 2870р как сумму из 1700,00руб - подготовка + 1170,00руб - мин.стоимость заказа.

Добавлено спустя 1 минуту 1 секунду:
Michael_K писал(а):А вы, извините, в какую сумму уложить это дело собираетесь?

Еще не считал :)
Вечером попробую прикинуть
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение boez » 22 окт 2010, 11:42

А вообще кто знает, есть ли приемлемые технологии кустарной металлизации отверстий? Как их металлизируют на производстве? ДПМ это имеется в виду маска?

И почему лут не предлагать? У меня есть знакомый, который занимается (или как минимум занимался) как раз изготовлением плат лутом под заказ. Кажется даже перемычки запаивал сам. Такой вот "человек-резонит" :) Отдаешь ему файлики, через какое-то время получаешь платы, выходило явно дешевле, чем промышленное изготовление. Да, конечно металлизации отверстий, маски и шелкографии не было.

Вообще штучные недорогие способы - это как раз или ЛУТ, или классическая фотолитография - опять же, или закупать текстолит с фоторезистом, или наносить самому. Фотошаблон печатается лазерником на пленке, засветка лампой ДРЛ. Для сервиса скорее всего подошел бы вариант с готовым текстолитом, он наименее проблемный.

А главная проблема в штучном изготовлении - это ИМХО как раз маска и металлизация отверстий.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 22 окт 2010, 11:43

Так, кустарная металлизация и ЛУТ - пожалуйста в соседнюю тему!!! :evil:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение Michael_K » 22 окт 2010, 11:47

=DeaD= писал(а):"Для получения точной цены с учетом всех факторов, обязательно свяжитесь с нашими менеджерами!".

Я вам по секрету скажу, у них нет минимальной суммы, а "с учетом всех факторов" получается дешевле...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 22 окт 2010, 12:22

=DeaD= писал(а):Я считал 2870р как сумму из 1700,00руб - подготовка + 1170,00руб - мин.стоимость заказа

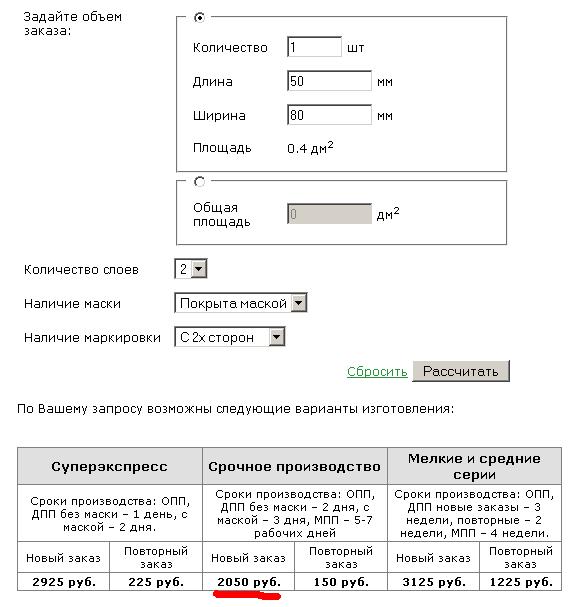

А нет, был не прав, действительно 2050руб, у них просто срочное изготовление дешевле получается на 1 плату. Ну не важно, порядок тот же.

Добавлено спустя 24 секунды:
Michael_K писал(а):Я вам по секрету скажу, у них нет минимальной суммы

Есть, но видимо не на срочном. Пруфлинк: http://rezonit.ru/pcb/smallmid/

Добавлено спустя 32 минуты 58 секунд:
galex1981 писал(а):По Резониту подтвержу слова Michael_K - технологи реально проверяют и реально находят ошибки...

Это которые типа нарушение зазоров или наклона дорожек или что-то еще?

Я думаю это можно сделать на своём сервисе, причем более качественней и удобней чем в резоните.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение galex1981 » 22 окт 2010, 12:28

Да, нарушение зазоров, наложение дорожек... Согласен что и на своем сервисе можно сделать такое
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 22 окт 2010, 12:38

Более того на своём сервисе это можно сделать с выводом картинки - где косяк, а там по телефону тебе объясняют, рядом с чем это :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение EdGull » 22 окт 2010, 13:03

у LKFP для прототипирования методом фрезеровки есть клепальник металлизации переходных отверстий
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 22 окт 2010, 13:25

EdGull писал(а):у LKFP для прототипирования методом фрезеровки есть клепальник металлизации переходных отверстий

Подозреваю что не все купят себе этот агрегат домой.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов
