Штучное изготовление печатных плат

Сообщение =DeaD= » 22 окт 2010, 11:00

=============================================================================================
Вставка о текущем состоянии:

Сервис PCB4U.Ru запущен и уже есть первые готовые заказы.
Среди основных отклонений от изначальной задумки - существенно упростили ценообразование.
Пока сроки немного затянутые, но кто не очень спешит - думаю будет доволен.
=============================================================================================


Основная идея - сейчас для варианта ДПП+ДПМ+Ш минимальный заказ ПП в конторах стоит от 1700р без доставки, что часто не приемлимо для желающих изготовить какое-то 1 устройство для пробы. Есть мысль создать сервис который будет собирать с людей заказы, группировать их в один, сдавать в производство, затем забирать и рассылать по почте всем участникам.

Чтобы это не превращалось в кошмар согласования - сервис будет включать проверку технологических требований в автоматическом режиме прямо на сайте.

Чтобы быть конкретным преварительные основные условия которые можно будет попробовать обеспечить:

Технология 0.2мм, производство в обычных конторах (тот же заказплат или резонит).

Пока предполагаю, что сервис мог бы обеспечивать 2 варианта ПП - двухсторонняя без масок и шелка и двухсторонняя с масками и 1 стороной шелка.

Ориентировочные цены:

ДПП+ДПМ+Ш (2 стороны, 2 паяльные маски, сверху шелкография)

600р за - 2 платы до 100х80мм с доставкой
500р за - 2 платы до 80х60мм с доставкой
400р за - 2 платы до 60х40мм с доставкой

ДПП (2 стороны без паяльной маски, без шелкографии)

450р за - 2 платы до 100х80мм с доставкой
300р за - 2 платы до 80х60мм с доставкой
250р за - 2 платы до 60х40мм с доставкой


Было бы кому-то такое интересно или нет?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 31 май 2011, 00:10

Базовый функционал самого вебсервиса готов (размещение заказа, просмотр превьюшки, статуса заказа, форма обратной связи), сейчас в процессе написания шлюз, объединяющий вебсервис и обработчик герберов, выкладывающий превьюшку ПП на сервер (отрисовка плат будет выполняться на домашнем компе пока).

Добавлено спустя 3 минуты 22 секунды:

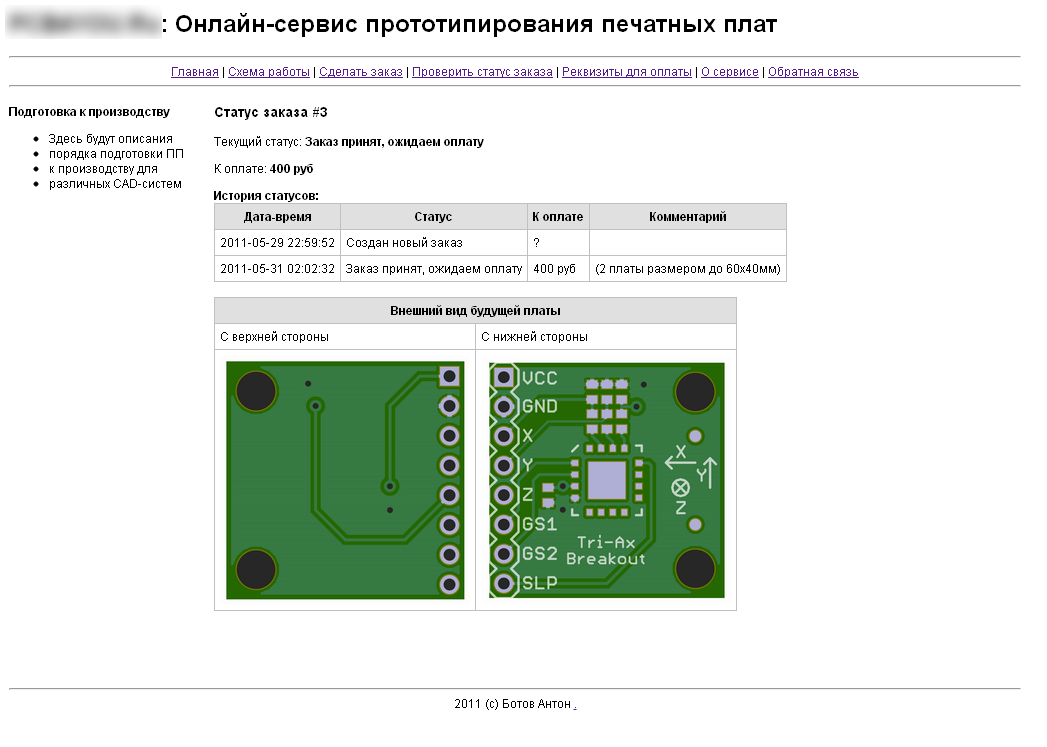

Вот такой эскиз сервиса пока получается (страница превью платы + статус заказа)



Добавлено спустя 5 минут 56 секунд:

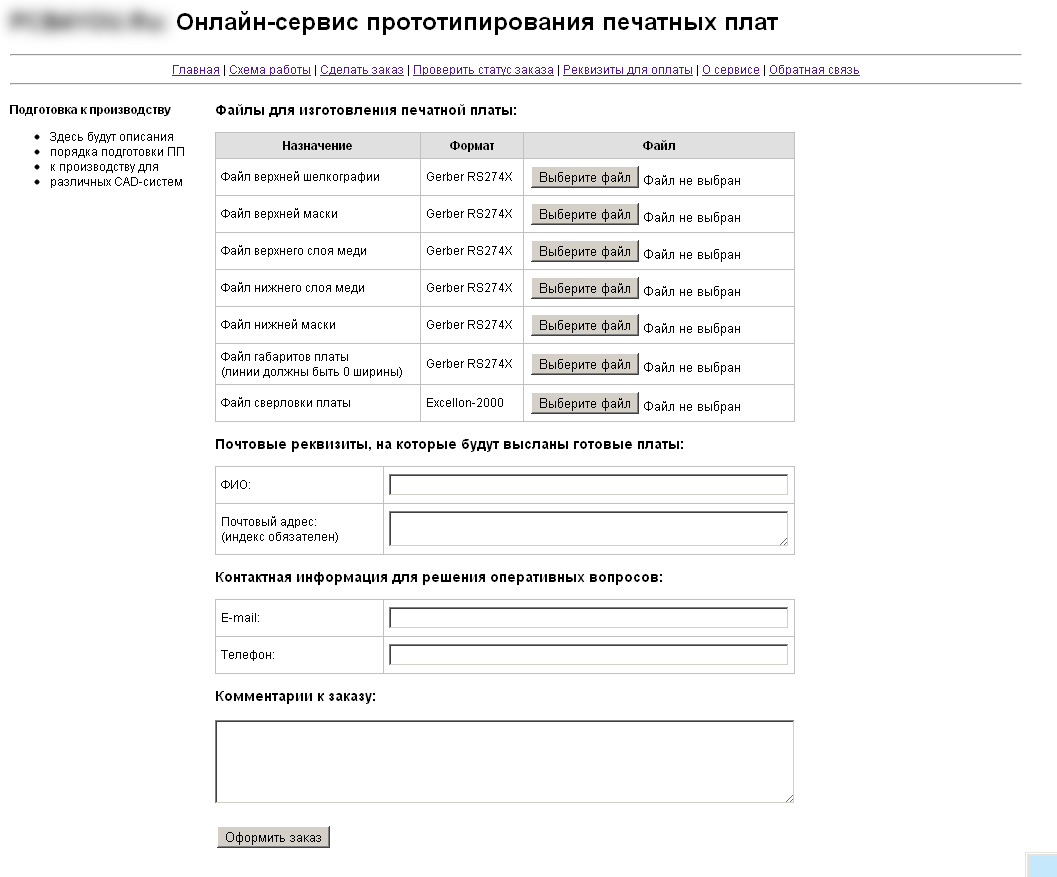

Оформление заказа:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение SkyStorm » 31 май 2011, 00:11

будет личный кабинет или платы будут доступы для просмотра всем?
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2596
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 31 май 2011, 00:13

Личный кабинет, для просмотра платы сейчас нужно ввести номер заказа + мыло.
Думаю добавить еще какую-нибудь защиту типа "случайного числа - пароля".

Число в принципе уже есть, осталось его проверять :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение avr123.nm.ru » 31 май 2011, 08:12

Солидно !
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Штучное изготовление печатных плат

Сообщение EdGull » 31 май 2011, 09:13

суперски! :Bravo:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Штучное изготовление печатных плат

Сообщение StArt » 31 май 2011, 10:29

Круто - феерично. :) ждём первого публичного запуска.
Аватара пользователя
StArt

Сообщения: 130
Зарегистрирован: 08 июл 2008, 14:34
Откуда: г. Черноголовка
прог. языки: Verilog, С
ФИО: Саша

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 04 июн 2011, 03:55

Ну вроде все черновые работы сделал, сил терпеть больше нету, вот бета-версия сервиса, встречайте!

http://pcb4u.ru/

За косяки ногами не бить :oops:
Если что не так, в т.ч. по выполнению заказов - можно писать сюда.
Но если текущие рабочие вопросы - лучше там в обратную связь.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение avr123.nm.ru » 04 июн 2011, 04:45

Поздравляю ! :Rose: там где дорожки и зазоры указаны ИМХО надо указать мин. поясок вокруг виа и мин диаметр отв. Понятно что они в ДРС есть.

У Семеныча залинкуем.
Последний раз редактировалось avr123.nm.ru 04 июн 2011, 04:48, всего редактировалось 1 раз.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 04 июн 2011, 04:46

Погодите линковать :) я только учусь :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 06 июн 2011, 23:00

По ценам решил упростить всё:

1. Цена теперь будет 300руб + K*3.75 руб, где K - площадь заказа в квадратных сантиметрах. Например плата 50х50мм будет стоить 300+5*5*3,75=394руб

2. Минимальный размер заказа 10х10мм, максимальный должен быть в рамках 200х150мм.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 09 июн 2011, 18:09

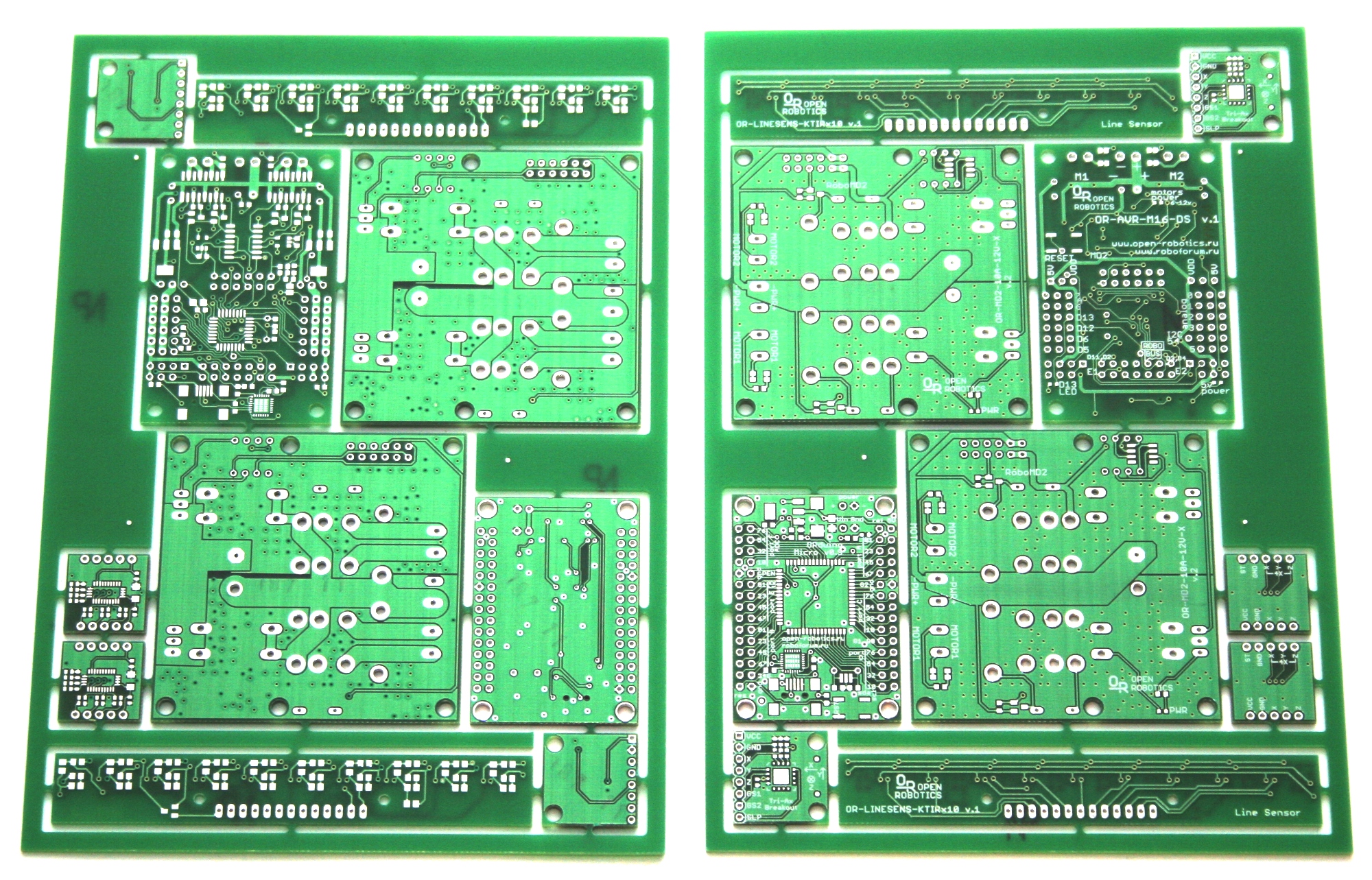

Забрал с производства первые платы изготовленные с использованием моего компоновщика, вроде всё окей кроме одного отверстия, которое похоже они уже на постобработке подкосячили:
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение dccharacter » 09 июн 2011, 18:10

блин, как красиво-то :-((((
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4880
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 11 июн 2011, 11:29

Сейчас смотрю в сторону автоматической генерации Gerber и Excellon на стороне сервиса из EAGLE-файлов. Чтобы выложить в сервис один только .brd файл, а дальше он сам.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение Michael_K » 11 июн 2011, 14:54

=DeaD= писал(а):Чтобы выложить в сервис один только .brd файл, а дальше он сам.

Нужно drc-проверку оставлять на стороне пользователя все-равно. В игле часто приходится аппрувить "ошибки".
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 11 июн 2011, 14:59

Так я же про генерацию герберов говорю, а не про DRC...
