Проблема с усилителем (спалил)

Все здесь

Re: Проблема с усилителем (была)

Сообщение Master » 09 сен 2009, 19:21

Выпаял ВЧ транс, прозвонил его, прозвонил схему слева и справа. Везде все нормально, ключи вроде целые.

Добавлено спустя 28 секунд:
Да и ключи 56А.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (была)

Сообщение Duhas » 09 сен 2009, 19:24

это не так и много - рас.. два - и более толстые выгорают на ура )

впаяй вместо транса парю резюков и погляди импульсы на них... резюки какие нить большие.... в смысле сопротивлением ) 10кОм там и тд ..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (была)

Сообщение Master » 09 сен 2009, 19:28

щас пробую что с микрухи идет

Добавлено спустя 2 минуты 46 секунд:
А если ключи пробило, то могло динамики сжечь?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (была)

Сообщение Duhas » 09 сен 2009, 19:35

нет.. скорее проблема пришла сверху ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (была)

Сообщение Master » 09 сен 2009, 20:04

Ключи мертвые.
Как бы причину определить их выхода из строя?

Добавлено спустя 2 минуты 34 секунды:
Один сгорел второй целый.

Добавлено спустя 20 минут 3 секунды:
Запаял новый ключ, запаял вместо обмотки резистор на 10кОм. С ключа милливольты на выходе, но меандр. Раньше вроде даже без транса на выходе с полевика было 12 В. Блин ерунда какая-то.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (была)

Сообщение SERGEY_M » 09 сен 2009, 20:34

а с микры что идет?
мож она тоже вылетела?

Добавлено спустя 3 минуты 11 секунд:

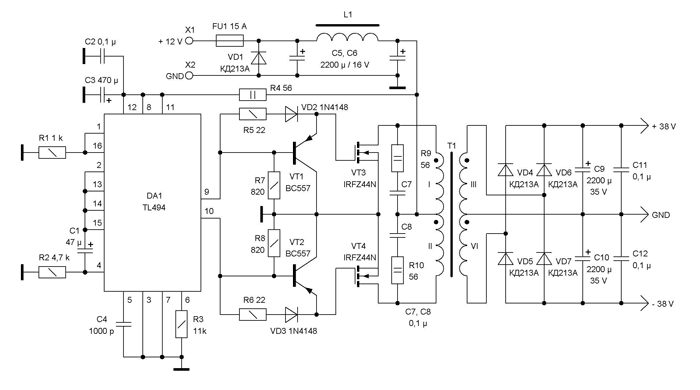

ПН по этой схеме?

обычно, при таком управлении, полевик тянет за собой биполярник и иногда диод, проверь
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем (была)

Сообщение Duhas » 09 сен 2009, 20:45

Master писал(а):С ключа милливольты на выходе, но меандр. Раньше вроде даже без транса на выходе с полевика было 12 В. Блин ерунда какая-то.

дык на ключе при большом резисторе практически потенциал земли в открытом состоянии и потенциал питания в закрытом..

вообще пройди всю цепь от вывода микры до затвора... причин выхода море.. и я их не особо изучал ))проверь по вторичке что с диодами тд ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (была)

Сообщение Master » 09 сен 2009, 22:35

SERGEY_M
Да схема эта, тока без снабберов.
Ну я думаю если бы биполярник потянуло, хотя...
Полюбому ПН переделывать, я пока туда сюда паял дорожки поотслаивались.
Думаю схему может другую взять, там где полевики в параллель.
Вот интересную статью подкинули про 1кВт ПН.

Добавлено спустя 20 секунд:
А вот вторая часть
Вложения
1kW.part2.rar
(953.81 КиБ) Скачиваний: 6
1kW.part1.rar
(2 МиБ) Скачиваний: 6
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (была)

Сообщение SERGEY_M » 09 сен 2009, 23:06

афиГэть...
а чем твоя схема отличается от "интересной статьи"
луче найди микру TL598, это аналог TL494, только с выходом под полевики...
а MOSFETов хоть десяток параллельно лепи, гламное чтобы драйвер затворы потянул :)
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем (была)

Сообщение Master » 10 сен 2009, 00:17

Ну так вроде не чем не отличается :)
Просто я не пойму чего полевик сгорел, сделать такую же схему и посмотреть что будет, может полевик бракованный, а может из-за того что снабберы убрал и самоиндукция пробила диод в полевике. Если в параллель набрать то думаю может лучше будет. А?
Что-то я совсем расстроился, а так неделя хорошо начиналась тепло, солнышко :(

Добавлено спустя 3 минуты 34 секунды:
Проверил динамик, вроде живой. Первая хорошая новость :)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (была)

Сообщение SERGEY_M » 10 сен 2009, 00:23

диоды в мосте целые?
какие фронты отпирания и запирания полевиков?
какая рабочая частота ПН?
если плохие фронты, то будут большие потери на переключение
особенно на частоте выше 20...30 кГц
а вообще, какой тепловой режим ПН?
какая температура ключей после часа работы?
мож он тупо перегрелся?
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем (была)

Сообщение Master » 10 сен 2009, 00:37

Диоды целые.
Фронты вот, я тогда исследование не большое проводил viewtopic.php?f=17&t=6137&start=195
Рабочая частота 50 кГц
Ну я дома гонял его несколько часов, но не очень громко, так музыку слушал. Не греется, чуть теплый, корпус люминиевый хорошо охлаждает.
Гонял 5 мин на громкости, такой что динамики квадратные которые 35 Вт, начинали похрипывать, тоже не горячий был.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (спалил)

Сообщение SERGEY_M » 10 сен 2009, 00:57

фронты смотри на затворах полевиков, только аккуратно
если выбросов нет, а их вроде нет, убери снабберы
по входу поставь еще электролитов
если будешь брать общего назначения, то не более 2200мкф и на напряжение не менее 25В
набери по входу 10000...20000мкф (ставь их после дросселя)С5, С6
возможно были провалы напряжения на пиках "музыки" и поизошел сбой микры.
биполярные транзисторы ставь как можно ближе к полевикам
коллекторы биполярников должны соединяться с управляемым полевиком как можно более короткой связью
дорожки к затворам делай тоже как можно более короткими
в затворы поставь резисторы по 10...15 Ом
"земля" микросхемы должна браться непосредственно с входной емкости
полевики тоже соединяй непосредственно с входной емкостью как можно более короткой связью
ну и удачи канеша :beer:
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем (спалил)

Сообщение Master » 10 сен 2009, 01:07

20000 на входе? У меня такая емкость на выходе, а на входе 4400.

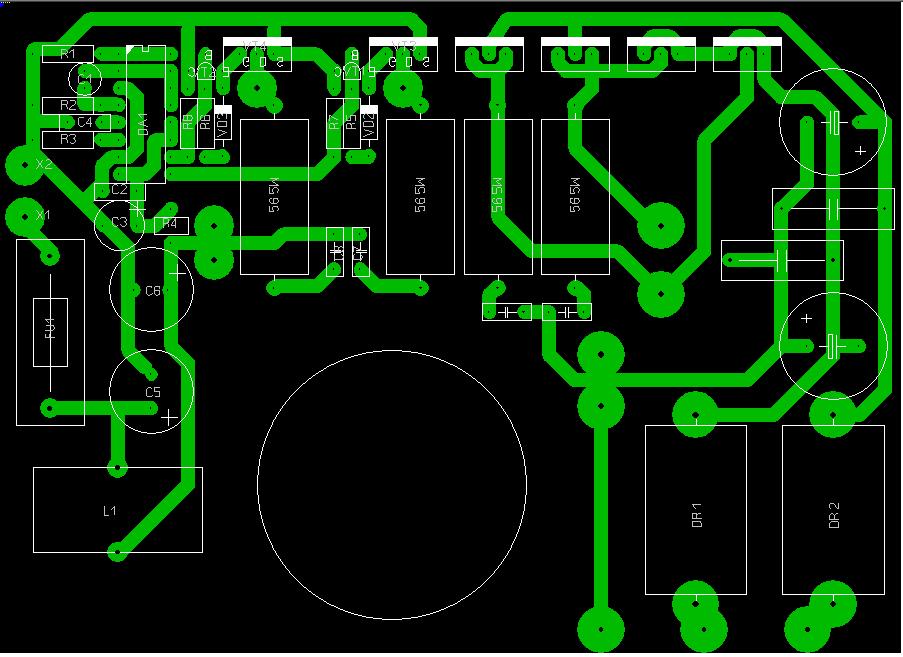

Остальное вроде так и есть, проще наверное печатку показать.

Добавлено спустя 2 минуты 5 секунд:
А ну резисторы которые 5Вт не запаяны.
А на счет резисторов на затворы я не до конца понял, добавить их непосредственно перед затвором?
Вложения
.JPG
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (спалил)

Сообщение SERGEY_M » 10 сен 2009, 01:13

все очень печально... :(
входные емкости нуна увеличить хотябы до 10000мкф
сигнальная земля микры берется с силовой дорожки, это очень плохо!!!!!!!!
их нужно разделить
слишком длинная и хлипкая связь (земля) полевиков и входных емкостей!!!!!!!!!!!!
ну хотябы это изменить...
печатная плата для ИИП дело не простое и с первого раза не всегда получается
я бы даже сказал, что всегда не получается :pardon:
хотя, некоторым везет :wink:
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей
