Проблема с усилителем (спалил)

Все здесь

Re: Проблема с усилителем (была)

Сообщение Master » 14 июл 2009, 10:51

А это сейчас разве не саб?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (была)

Сообщение Duhas » 14 июл 2009, 10:59

нее, это фронт ) они ж широкополосные ) в таком оформлении примерно 40Гц - 14кГц... к ним в будущем еще пищалку прицеплю..

а саб будет 20-40Гц )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (была)

Сообщение Master » 15 июл 2009, 23:02

А я собрал седня второй канал усилителя по схеме MF1. Классная штука :)
И еще купил ферритовые колечки диаметром 14 мм, пойдут они для дросселей на вход и выход преобразователя? Если да то сколько витков мотать? Параметры ферритов RL 2600, что это значит я ХЗ.
А еще в колонки довольно ощутимо фонят, как с этим бороться? Ну или где об этом почитать можно?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (была)

Сообщение Duhas » 16 июл 2009, 07:04

ээммм, а от БП комповых дросселей не осталось?

фон? хм, замкни вход на землю.. если не фонит то скорее всего дело в проводах, иначе - в питании...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (была)

Сообщение Master » 16 июл 2009, 18:39

Дело оказалось в компе, если вынуть из звуковой карты, то колонки ваще не фонят. Ну разве что потрескивают еле-еле слышно (ну это если вообще придираться и ухо к ним вплотную прикладывать).
Вот, а если в мобилу воткнуть, то фона нет, как от компа.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (была)

Сообщение Master » 04 авг 2009, 15:59

Начал делать преобразователь для этого усилителя.
Намотал феррит первичку 8 жил 0,8мм 6 витков, а вторичку 10 жил 0,6мм 18 витков.
Еле влезло все это в феррит, в центре отверстия почти не осталось.
А со снабберами (резистор + кондер параллельно катушкам) буду эксперементировать, вначале попробую без них посмотрю на сигнал на осциллографе, потом припаяю для первички, потом для вторички.
Заодно и осциллограф буду осваивать, а то купил, а он лежит без дела.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (была)

Сообщение Duhas » 05 авг 2009, 10:57

http://tubes.org.ua/stuff/snabbers.pdf

на тему снабберов....
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (была)

Сообщение SERGEY_M » 05 авг 2009, 11:45

Да уж, много написано
осталось узнать индуктивность рассеяния тр-ра и емкость обмотки :pardon:
чето афтор статьи умалчивает, откуда их брать...
взял от фонаря значения и показал как все круто получается
а на практике как применить? :pardon:
"методом научного подбора" снабера (смотреть осцилл, менять RC) наверное :)
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем (была)

Сообщение Duhas » 05 авг 2009, 11:48

ну я пробежался.. по идее ставим ЦЭ поменьше, и подбираем ЭР.. ибо чем больше ЦЭ тем больше мощи падает на резюке...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (была)

Сообщение Master » 08 авг 2009, 03:20

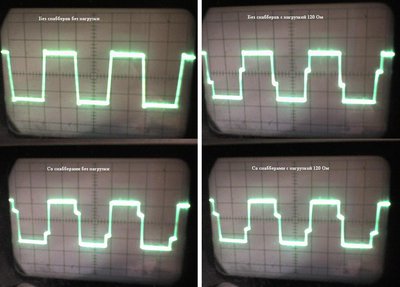

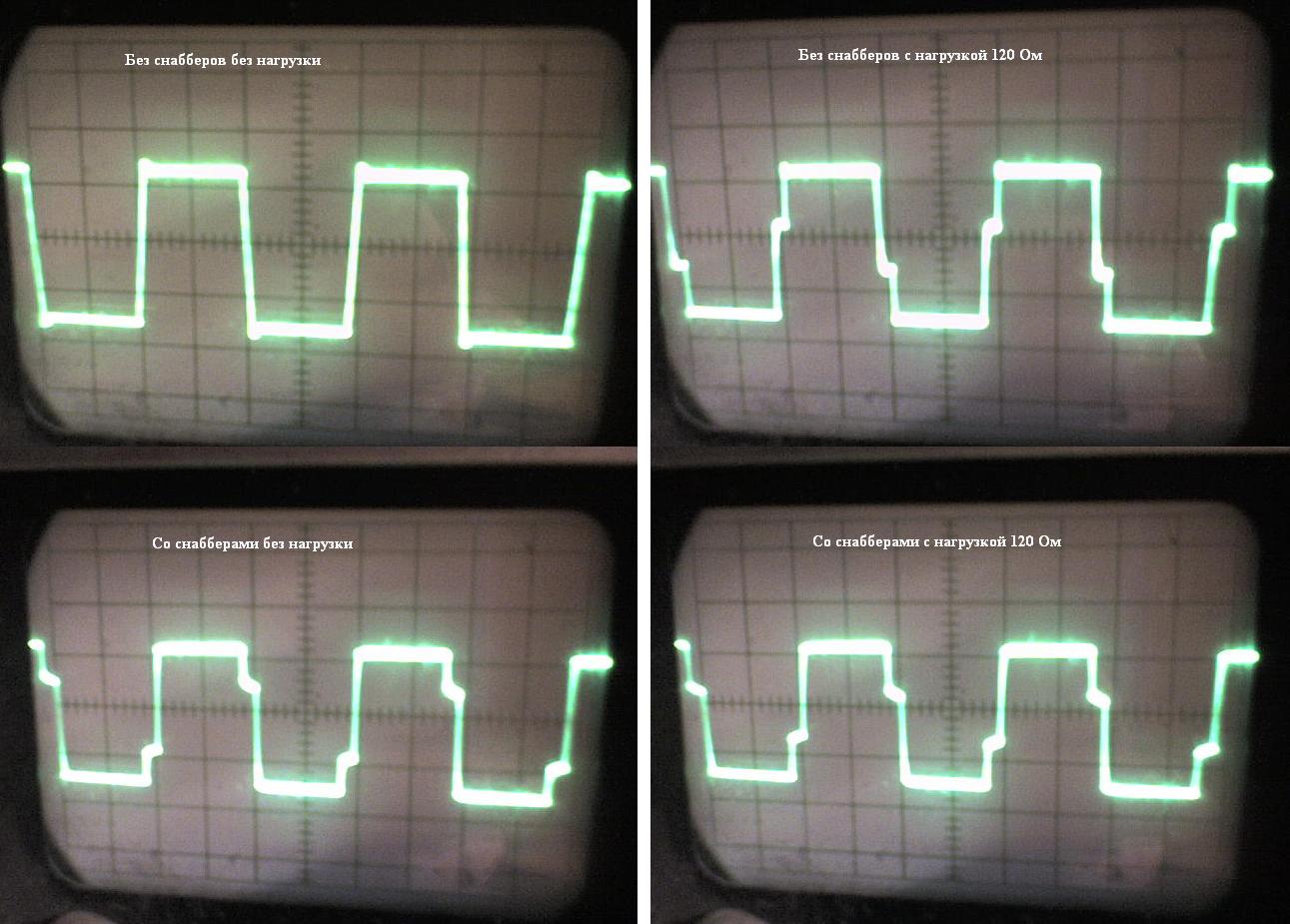

Короче я пошел методом научного тыка, точнее сделал по старой схеме (схема на 13 стр.), просто вот фотки со снабберами и без. Снабберы резистор 56 Ом 5 Вт (греется как кипятильник) + кондер последовательно 0,1 мкф.
По-моему снабберы сделали намного хуже чем было.
Замерял на первичной и вторичной обмотках, вторичные пока висят в воздухе и к плате не подпаяны.
Вложения

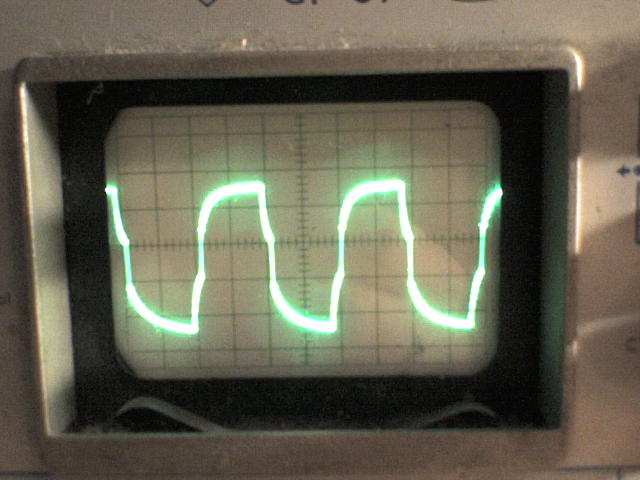

Первичная без снабберов

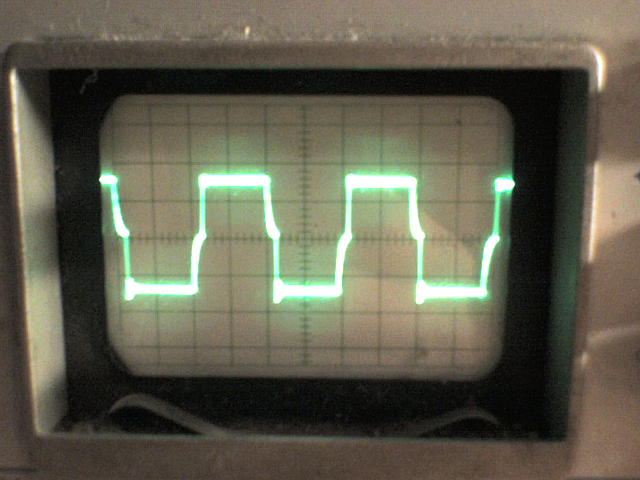

Первичная со снаббреами

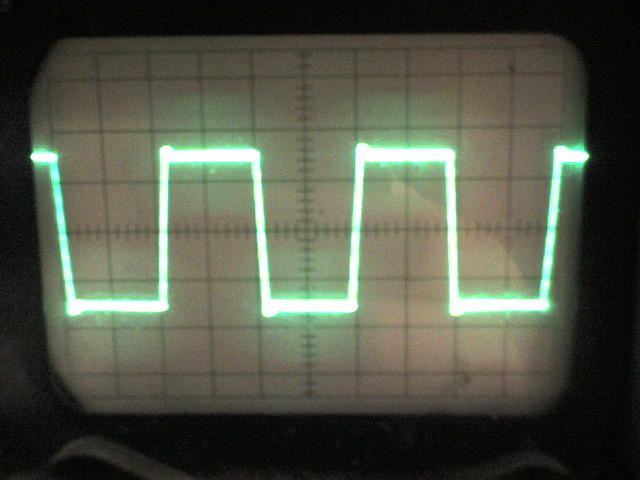

Вторичная без снабберов
Вторичная со снабберами
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (была)

Сообщение Duhas » 08 авг 2009, 12:58

угу. чота толку от саббеов нету.. тем более у тебя колебаний не видно и без них.. убери лучше пока.. + нагрузи чем нить вторичку немного.. + фотку транса давай )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (была)

Сообщение Master » 08 авг 2009, 17:53

А чем вторичку нагрузить? Каким резистором и на скока ом?

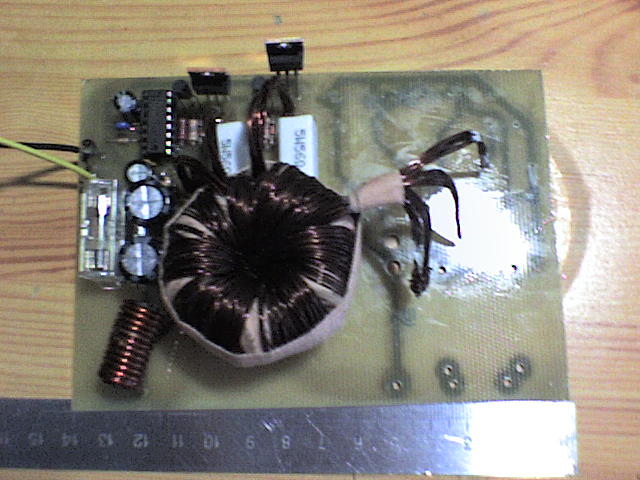

Вот фотка транса.
Первичка 8 жил 0,8мм 6 витков, вторичка 10 жил 0,6мм 18 витков.

Добавлено спустя 2 минуты 3 секунды:
От внутреннего отверстия почти ничего не осталось. :)
Нужно было когда первичку мотал жилы вместе не скручивать совсем, их тогда при намотке можно равномерно расположить по трансу.
В качестве полотняной изоленты использовал рулонный медицинский пластырь, тот что спортсмены исппользуют. Не знаю что из этого получится - посмотрим.

Добавлено спустя 56 минут 34 секунды:
Нагрузка 1,5 К пойдет?
А вообще у меня есть резисторы 1 ватт
12 Ом
120 Ом
1,5 кОм
6,7 кОм
55 кОм

Добавлено спустя 25 секунд:
А есть еще 56 Ом 5 Вт.

Добавлено спустя 23 минуты 8 секунд:

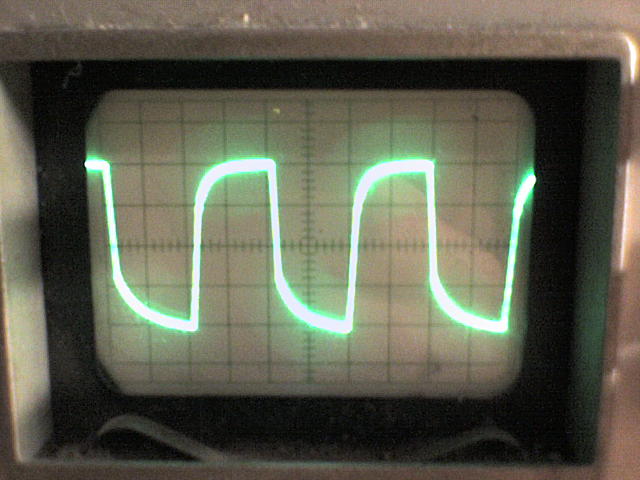

Поставил щас снабберы на вторичку. Вот на вторичке они нужны они пик убирают на вершине меандра, но нгарев резистора сумасшедший.
Вложения
.JPG
Вторичка со снабберами
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (была)

Сообщение Duhas » 08 авг 2009, 18:25

пик тот могет и дроссель убрать потом.. снаббер нужен для того чтоб убрать колебания больше по идее... ну вопщем дособирай там все увидим )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (была)

Сообщение Master » 08 авг 2009, 18:29

Та я выкинул снабберы, оставил только дросселя, завтра диоды куплю посмотрю на что дросселя влияют.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (была)

Сообщение Duhas » 13 авг 2009, 13:06

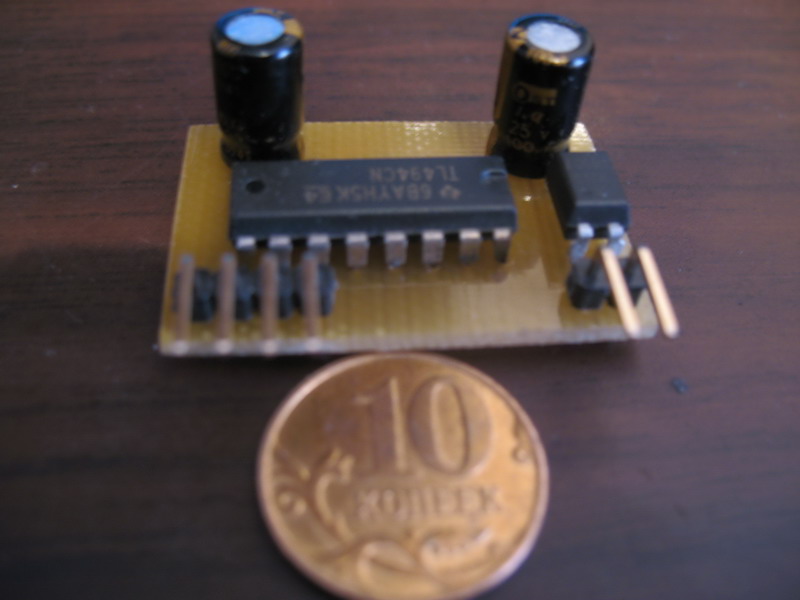

спаял тут ШИМконтроллер для ПН на тележку.. на отдельной платке... вроде все ок.. генерит 41.666 кГц...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
