**Master** » 13 авг 2009, 13:36

А что значит ПН ?

**Duhas** » 13 авг 2009, 13:43

ПН - преобразователь напряжения )

**Master** » 13 авг 2009, 14:00

А силовая часть будет отдельно?

**Duhas** » 13 авг 2009, 14:10

ну все на 1 плате, а эта втыкается в большую... просто контроллер всегда одинаковый ) и нет смысла его по разному делать ) ну я не вижу этого смысла точно.. вот только блин разводку ПП етой мелкой умудрился не сохранить... винда в синий экран упала... (

**Master** » 24 авг 2009, 23:20

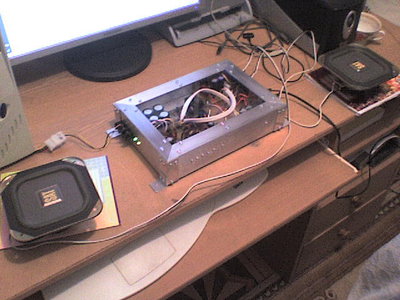

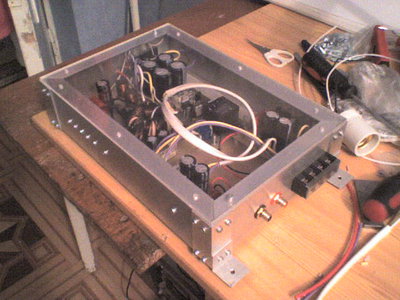

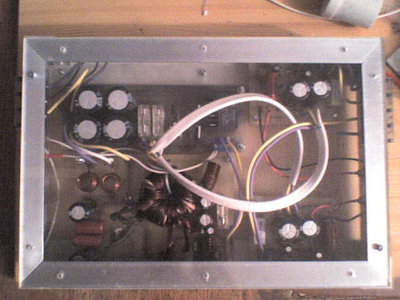

А я, а я асилил MF-1 и даже корпус сделал, и светодиодики, и клеммы красивые для подключения и даже на изоленте ничего не висит. Я крутой.

Может буду на этой неделе тестить на колонках Hertz 80Вт.
Ща на столе мусор с одного угла сгребу сфоткаю.

Добавлено спустя 2 минуты 1 секунду:
Крышку немного еще переделаю, там под ней светодиоды синие стоят по углам, они будут как раз в торец светить, а на оргстекле гравировку сделаю, будет красиво. Когда сильно громко играет питание просаживается светодиоды притухают, типа светомузыка. Хотя на автомобильно аккумуляторе такой эффект, походу, не получится.

**Master** » 28 авг 2009, 19:38

Седня подключали к авто ... перепутал полярность :crazy:

Сгорел предохранитель 40 А на аккумуляторе.
Подсоединили по новой не работает :cry:

Принес домой снял предохранители, проверил преобразователь. Думал что если преобразователь накрылся заменю TL494 и все, а он работает - расстроился жуть.
Накинул предохранители по-новой, две искры когда предохранитель ставил на -38 и на +38, ну думаю в микрухах короткое.
Подключаю колонку, трогаю пальцем вход реагирует, включаю музыку все нормально играет.

Чудеса, может TD7294 нагрелась или у нее еще какая защита сработала, а пока домой пришел все утряслось.

**Master** » 03 сен 2009, 11:57

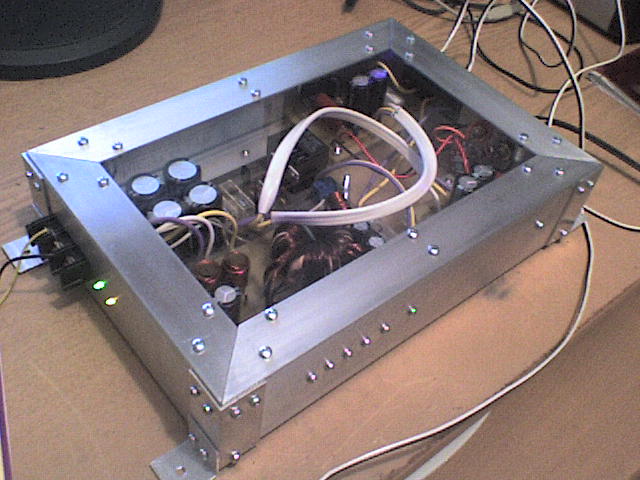

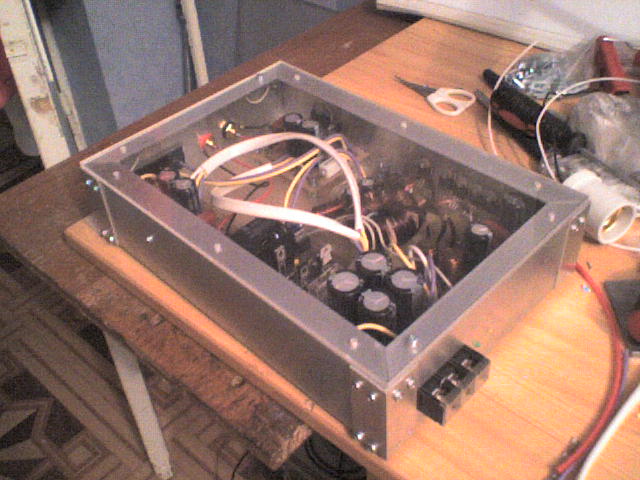

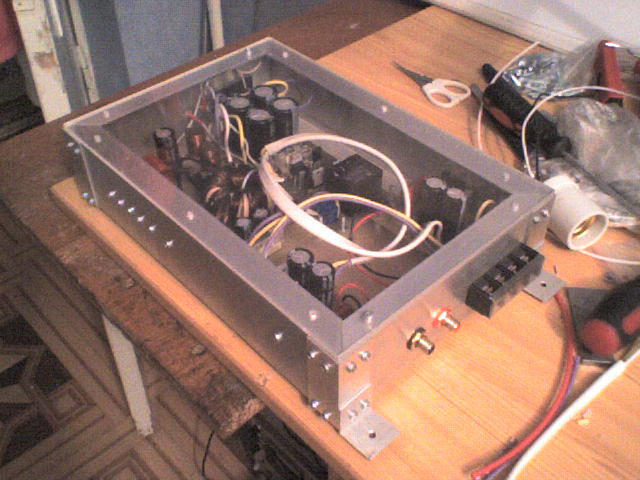

Все, асилил проект MF-1. Даже корпус сделал.

**Master** » 09 сен 2009, 13:06

Блиииииин, спалили динамики
Вроде не громко слушали, со слов.

Один совсем мертвый, другой на малой громкости играет, а если увеличить хрипит.
На выходе из усилка MF-1 должно быть постоянное напряжение?

Я когда первый раз подключал там было порядка 12 В, я подумал что это плохо и на всякий случай подключил динами, который не жалко, но с ним все было нормально и я подумал что там постоянка из-за ниличия обратной связи.

**SERGEY_M** » 09 сен 2009, 14:24

на подключенном динамике должен быть 0В или гдето рядом...
без динамика, возможно какоето напряжение, зависит от схемы...

**Master** » 09 сен 2009, 15:44

Я без динамика мерил, попробую с динамиком.

**SERGEY_M** » 09 сен 2009, 16:02

у меня приблизительно такого типоразмера динамики в дверях в машине стоят...
раз в год меняю, рвутся, горят...
лень фильтр поставить(низы обрезать) :oops:

мафон JVC 4х45Вт

**Master** » 09 сен 2009, 17:02

Так нет спалили не эти.
Спалили вот эти
http://www.hertzaudiovideo.com/default_en.htm
тока без пищалок
80 Вт заявлено пиковой (врут конечно, но все-таки).
Блин я не подумал что низы могут испортить динамик.

**Duhas** » 09 сен 2009, 17:10

из МФ-ки мона вытащить до 50-70ватт...

а если у них 80 пиковой то там ватт 20номинала отсилы скорее всего )

**Master** » 09 сен 2009, 19:07

Блин сгорел ПН, дорожку одну пережгло, предохранитель на 20А целый.
Кинул провод заместо разрыва, все равно звонится на короткое.
Ищу дальше, есть мысли что может сгореть?

**Duhas** » 09 сен 2009, 19:14

ключи..ето то что горит в ПН-ах )))

Добавлено спустя 49 секунд:
при замене ключей отцепи вторичку от выпрямителей... а то там тоге могут быть проблемы и пожгешь еще раз ключики
