Робот своими руками. Самодельный робот.

Вопросы новичка

Сообщение SnaySerg » 24 окт 2010, 00:54

Здравствуйте! короче ближе к делу...
Собирал робота по простейшей схеме от сайта myrobot.ru на L293D. :sorry: Короче....не работает :cry:

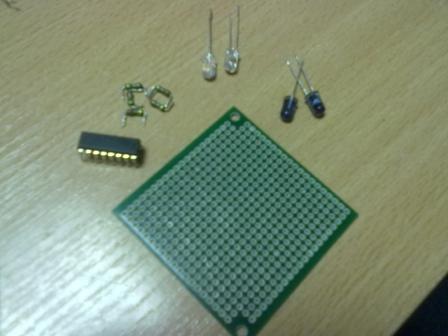

Мои элементы:
плата, ик-диодx2, светодиод белыйx2, резисторы по 220 Ом, драйвер

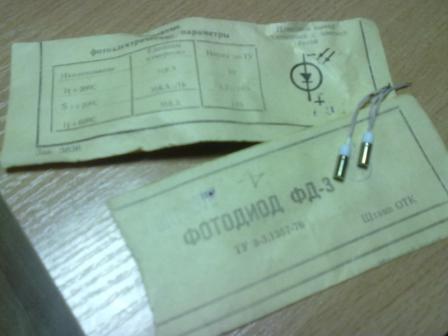

Ну и конечно же мой наверное проблемный фотодио ФД-3

:sorry: :sorry: :sorry:
Все кто может помоч, плиз, расскажите почему не работает. При подключении фотодиода изащрался как мог, даи подключал уже как ик, так и простые светики :sorry: :sorry: :sorry:

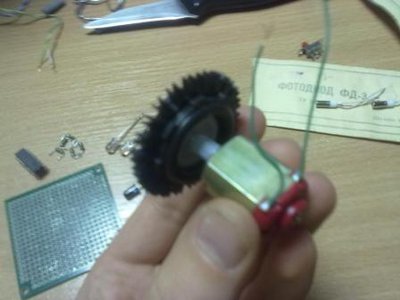

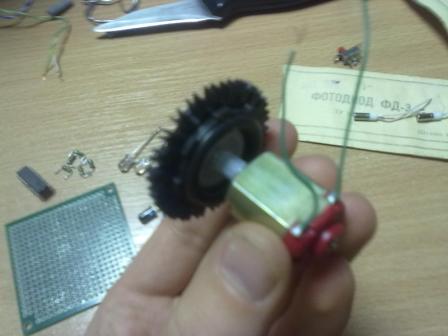

Спаеная плата без подключенных моторчиков работает и все светится, как только подключаю моторчик - все гаснет, а моторчик издает одну конвулюсию :(



В ЧЕМ ПРОБЛЕМА? ПОМОГИТЕ КТО МОЖЕТ?
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей

Re: БОЛЬШАЯ ПРОБЛЕМА ДЛЯ НОВИЧКА - ПОМОГИТЕ !!!

Сообщение MegaBIZON » 24 окт 2010, 03:48

А ты на вал мотора без редуктора ещё велосипедное колесо насади - и никаких конвульсий не будет :-D
Перевожу: Просто так, без редуктора, колесо на вал садить нельзя. Хоть через одну шестерёнку, но надо бы - да и то, если поедет, то оччень быстро.
Хотя в любом случае ты наверное ещё не ставил свою поделку на колёса (раз говоришь никак не работает). Но без редукторов можешь даже и не доделывать - без них не поедет.

Чего у тебя там с электроникой я не знаю, но фотодиоды эти лучше врагу подари. А себе раздобудь L-32P3C, или что-то вроде.
Ну и совсем от балды предположу, что могут быть проблемы с питанием. Хотя... я больше на фотодиоды грешу.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: БОЛЬШАЯ ПРОБЛЕМА ДЛЯ НОВИЧКА - ПОМОГИТЕ !!!

Сообщение riv94 » 24 окт 2010, 08:25

Да...Зря ты без редуктора, у меня тоже такая проблема была))) Не едет...
Аватара пользователя
riv94

Сообщения: 45
Зарегистрирован: 20 сен 2010, 14:20
Откуда: Санкт-Петербург
Skype: riv994
прог. языки: Pascal
ФИО: Илья Рябухин

Re: БОЛЬШАЯ ПРОБЛЕМА ДЛЯ НОВИЧКА - ПОМОГИТЕ !!!

Сообщение $ilent » 24 окт 2010, 12:35

Хех =) не расстраивайся.
  • Заполни профайл, а то ни кто не знает как к тебе обращаться и будет понятен уровень познания этой сложной науки.
  • Отключай все датчики и пробуй пока без них.
$ilent


Re: БОЛЬШАЯ ПРОБЛЕМА ДЛЯ НОВИЧКА - ПОМОГИТЕ !!!

Сообщение Master » 25 окт 2010, 12:53

БОЛЬШАЯ ПРОБЛЕМА ДЛЯ НОВИЧКА - это не знание правил форума, и идиотское название тем.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: БОЛЬШАЯ ПРОБЛЕМА ДЛЯ НОВИЧКА - ПОМОГИТЕ !!!

Сообщение SnaySerg » 28 окт 2010, 22:36

Парни, во первых извините за то что не писал долго, интернет подключали новый, во-вторых за то что первый раз на таких форумах. Скажу често я новичек.
Про фотодиоды я понял. Только вот я в РБ живу, вот в чем проблема, напряг с интернет-магазинами и местными рынками. Вот еслиб кто-нить из Вас продаст мне пару наложенным платежеом, вот это былол бы прикольно. Теперь проверять тему свою буду чато.

Видели бы мою заднюю сторону печатной платы, когда я ее впервый раз спаял - жуть еще та.
А вообщем плата без фотодиодов работала: горели ветодиоды и диоды-ик.
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей

Re: БОЛЬШАЯ ПРОБЛЕМА ДЛЯ НОВИЧКА - ПОМОГИТЕ !!!

Сообщение crystalbit » 29 окт 2010, 00:31

SnaySerg, мой совет - купи любой мультиметр, и всегда сможешь определить, работает фотоприёмник, или нет. Также удобно прозванивать и смотреть напряжения - всегда можно определить, что именно не работает.

А если нужны фототранзисторы - разбери или старую шариковую мышь, или любой принтер, там везде есть оптопары. Даже во флоппи-дисководе одна есть чаще всего. Или оторви крышу от транзистора типа МП42 - там внутренности тоже чувствительны к свету.
Аватара пользователя
crystalbit

Сообщения: 48
Зарегистрирован: 23 окт 2010, 00:07
Откуда: СПб
прог. языки: delphi, php, C
ФИО: Дмитрий

Re: БОЛЬШАЯ ПРОБЛЕМА ДЛЯ НОВИЧКА - ПОМОГИТЕ !!!

Сообщение SnaySerg » 29 окт 2010, 13:03

Ксатати да, за мультиметр спасибо, надо купить. Значит в мышах есть фототранзёры, да? :idea:

Кстати, а почему называются оптопары? Что за? :?:
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей

Re: Вопросы новичка

Сообщение Myp » 29 окт 2010, 16:39

есть кстати великое множество интернет магазинов радиодеталей
самые популярные тут на форуме обсуждались, есть даже местный инет магазин.
доставка по почте в 200 рублей обойдётся. так что лучше брать сразу с запасом всего чтобы доставка окупилась.
многие принимают яндекс деньги и вебмани, которые можно получить в терминале оплаты за мобильники.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Вопросы новичка

Сообщение SnaySerg » 29 окт 2010, 17:27

Не подскажите какой именно магазин может доставлять покупки по почте в Беларусь? А то в большинстве случаев встречаю надписи "Почтой России". :sorry: А то мой проект стоит без нормальных фототранзисторов.

Кстати не подскажите, если в схему добавить 2 светодиода и 2 ик-диода, то как я понимаю наверное сила тока уменьшиться и моторчики будут крутиться медленнее. И вообще как просто определить спектр Фотоприемника?

Парни, еще, не подскажите пару советов как паять схему, имею ввиду проводить\паять эти дорожки оловом. Чё-то у меня плохо получается. Иногда вообще не хочет представать к макетной плате. :sorry:
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей

Re: Вопросы новичка

Сообщение $ilent » 29 окт 2010, 18:49

SnaySerg писал(а):Кстати не подскажите, если в схему добавить 2 светодиода и 2 ик-диода, то как я понимаю наверное сила тока уменьшиться и моторчики будут крутиться медленнее. И вообще как просто определить спектр Фотоприемника?

Парни, еще, не подскажите пару советов как паять схему, имею ввиду проводить\паять эти дорожки оловом. Чё-то у меня плохо получается. Иногда вообще не хочет представать к макетной плате. :sorry:

Зачем? И куда их добавлять собрался?
Спектр должен быть описан в тех. документации на приёмник.
Оловом не паяют у него температура плавления 232°С.
Пайка радиоаппаратуры производится припоями содержащими олово, температура плавления которых ниже. Иначе электропроводящие дорожки по отлетают.
А не пристаёт он по тому, что это место окислилось или загрязнилось и по тому, что без флюса наверное пайку производишь.
$ilent


Re: Вопросы новичка

Сообщение SnaySerg » 29 окт 2010, 22:39

Дабавлял я их аболютно все все, т. к. не знал на что приёмник отреагирует (на ик или обычный белый свет светодиода), как бы застраховался что-ли :pardon:



Вообще-то да, без флюса. Т. е. сначала дорожку нужно промазать флюсом, а потом паять? Ок.

Добавлено спустя 6 минут 21 секунду:
:oops: Дык, где мона купить фототранзисторов по интернету, чтоб по почте в Беларуь отправляли?

Добавлено спустя 1 минуту 59 секунд:
Может кто-нить наложенным платежом вышлет, я куплю, а?
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей

Re: БОЛЬШАЯ ПРОБЛЕМА ДЛЯ НОВИЧКА - ПОМОГИТЕ !!!

Сообщение crystalbit » 29 окт 2010, 23:05

SnaySerg писал(а):Кстати, а почему называются оптопары? Что за? :?:

оптопара = фототранзистор + светодиод (ик диод), направленные, обычно, друг на друга. часто в такой чёрной коробочке с щелью. фототранзистор легко оттуда извлекается и используется отдельно.

по поводу пайки - введи в гугле "как паять" или что-нибудь такое.
Аватара пользователя
crystalbit

Сообщения: 48
Зарегистрирован: 23 окт 2010, 00:07
Откуда: СПб
прог. языки: delphi, php, C
ФИО: Дмитрий

Re: Вопросы новичка

Сообщение SnaySerg » 29 окт 2010, 23:09

Ясно...
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей

Re: Вопросы новичка

Сообщение SmorBoB » 30 окт 2010, 01:33

Как новичек новичку могу сказать, что на вопросы общего характера (типа - как паять), здесь вряд ли кто будет отвечать также полно и с описанием всех нюансов как это уже описано в сотнях статей размещенных в интернете - пользуйся поисковиком :wink:
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей
