Re: Вопросы новичка

Сообщение SnaySerg » 30 окт 2010, 01:42

Хорошо, согласен. Но с деталями по прежнему напряг. Походу придется заказывать фототранзисторы в чип и дип по россии к знакомым, а уже потом пересылать в РБ. :no:
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей

Re: Вопросы новичка

Сообщение SmorBoB » 31 окт 2010, 23:59

Тык ты попробуй у них сделать заказ сразу к себе - можа получится?!
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: Вопросы новичка

Сообщение AndreiSk » 01 ноя 2010, 03:58

Говорят, что можно заказывать сразу готовые комплекты
из http://sparkfun.com или http://4robots.ru
По идее будешь мучаться меньше с доставабельностью компонентов :roll:
А чип дип как обычно грабежом занимается :cry:
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Вопросы новичка

Сообщение SnaySerg » 02 ноя 2010, 17:15

Спасиб за ответы, ща посматрю че там... :beer:

Добавлено спустя 57 минут 1 секунду:
парни, такая ситуация, купил крону (9v), подскажите схему, чтоб на выходе было 5v и чтоб она еще и служила стабилизатором напряжения (на сколько я знаю в схеме должны быть резисторы). плиз, жду ответа..
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей

Re: Вопросы новичка

Сообщение boez » 02 ноя 2010, 17:58

Или микросхемы :)
Току сколько надо? Скорее всего пойдет какой-нить готовый стабилизатор 78M05 или аналог.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Вопросы новичка

Сообщение SnaySerg » 03 ноя 2010, 14:25

нарисуйте плиз как его подключать в схеме, а нужен ли кандер?
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей

Re: Вопросы новичка

Сообщение Radist » 03 ноя 2010, 15:22

Все уже нарисовано в даташитах.
http://www.tsentraal.ee/mx6/foglights/S ... roller.jpg

Откуда такая лень? Вам постом ранее дали название - вы поискали что-нибудь на тему "как подключить"? Нет, зачем искать - попрошу чтоб мне нарисовали. Такой способ еще в школе прокатит, а тут - нет. С удовольствием помогу тому, кто прикладывает силы для обучения. Или вы просто не умеете искать информацию? Или не сможете разобраться в даташите? Там картинка именно такая, какую вы просите нарисовать.

ЗЫ. Большая просьба ко всем - перед тем как запостить сообщение - прочитайте его. Глаз режет "кАндер", "посмАтрю", часто буквы или пропущены, или переставлены.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Вопросы новичка

Сообщение SnaySerg » 03 ноя 2010, 16:46

Ладно, сорри, не загуглил, согласен. Но судите сами разобраться порой начинающему в радиоэлектронике не просто, ведь учусь не на технологическом факультете а на гуманитарном, финанситст, а это все так....начало нового хобби, поэтому наверное на подобных фоумах еще не одного человека нечаянно заставлю написать подобное. А за ошибки сорри, попросту хочется написать быстрей, и на орфографию не смотришь. 8)

А что такое даташит?

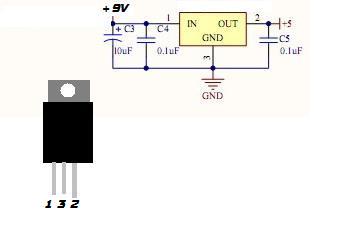

С3 отличается от С4 только тем, что у первого есть полярность (поляризованный)? А насколько В можно брать конденсаторы? насколькко я понял на схеме это не указано?

И еще один вопросик... :D если вот это все вмете спаять, оно должно работать? Нормально работать: без скачков напряжения без мигания светодиодов и т. п.


P. S. Завтра иду покупать мультиметр, товарищи! Вот :oops:
Вложения
Servo controller.jpg
Правильно ведь?
Servo controller.jpg (9.09 КиБ) Просмотров: 551
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей

Re: Вопросы новичка

Сообщение $ilent » 03 ноя 2010, 22:40

SnaySerg писал(а):А что такое даташит?

С3 отличается от С4 только тем, что у первого есть полярность (поляризованный)? А насколько В можно брать конденсаторы? насколькко я понял на схеме это не указано?

И еще один вопросик... :D если вот это все вмете спаять, оно должно работать? Нормально работать: без скачков напряжения без мигания светодиодов и т. п.

P. S. Завтра иду покупать мультиметр, товарищи! Вот :oops:
  • DataSheet - ДанныеЛист - лист данных.. Для нас - это техническая документация.
  • Да. и тем, что один керамический, другой танталовый или электролитический (бумажный). Керамика от ВЧ помех, электролит от просадок и скачков напряжения.
  • Да.
  • Совет. Лучше подкопи денег и возьми хороший прибор.
$ilent


Re: Вопросы новичка

Сообщение SnaySerg » 05 ноя 2010, 19:35

:pardon: Еще один вопрос - емкость конденсатораов в микрофарадах и напряжение какие на вешеуказанной схему будут?
Что-то не понятные мне обозначения здесь, не могу найти в нете перевод в микрофарады. Вы уж плиз помогите... :pardon:
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей

Re: Вопросы новичка

Сообщение $ilent » 05 ноя 2010, 20:01

Напряжение должно быть больше того, что нужно минимум на 10%.
Фарад
$ilent


Re: Вопросы новичка

Сообщение SnaySerg » 06 ноя 2010, 12:51

Спасиб. Все теперь ясно. :Yahoo!: :Yahoo!: :Yahoo!:
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей

Re: Вопросы новичка

Сообщение SnaySerg » 09 ноя 2010, 23:43

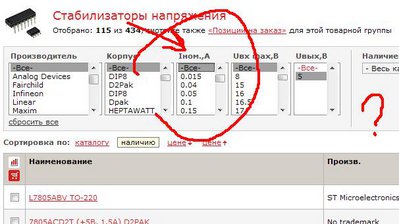

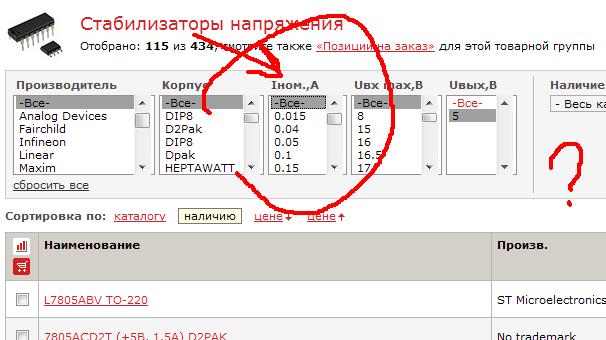

А силу тока выходная в стабилизаторе какую необходимо выбирать? Сколько там необходимо на плату? :(
Вложения
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей

Re: Вопросы новичка

Сообщение $ilent » 10 ноя 2010, 00:15

SnaySerg писал(а):А силу тока выходная в стабилизаторе какую необходимо выбирать? Сколько там необходимо на плату? :(
А это надо считать (сумма токов потребления всех элементов на твоей плате).
Открывай ДШ (даташиты) на твои элементы и считай (токи потребления всегда там указаны).
А потом накидывай сверху минимум 10% и получишь номинальное значение.
$ilent


Re: Вопросы новичка

Сообщение SnaySerg » 10 ноя 2010, 15:03

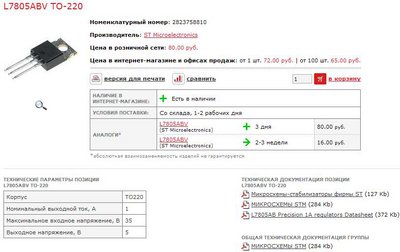

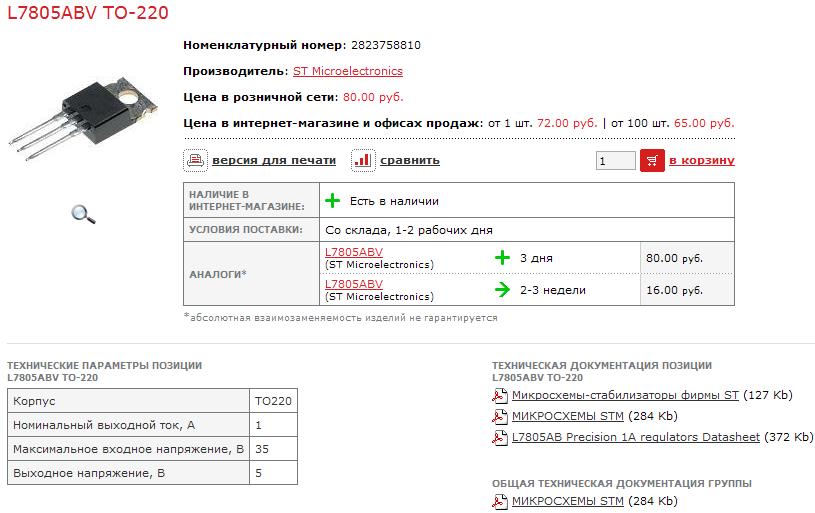

Пока сложно разобраться в даташитах, но я думаю для схемы выше подойдет этот. Буду исп-ть крону.
Вложения
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей
