электроклапан с обратным датчиком положения

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

электроклапан с обратным датчиком положения

Сообщение Dizayner » 30 окт 2009, 22:28

---
Последний раз редактировалось Dizayner 20 июн 2014, 07:02, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: электроклапан с обратным датчиком положения

Сообщение avr123.nm.ru » 30 окт 2009, 22:38

Регулировать ШИМ-ом НО ТОК ! так как силы примерно пропорциональны току.

Так работал клапан регулировки давления в модифицированом инжекторе К-джетроник в старых Volvo регулируя противодавление для правильной работы катализатора.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: электроклапан с обратным датчиком положения

Сообщение Dizayner » 30 окт 2009, 23:09

---
Последний раз редактировалось Dizayner 20 июн 2014, 07:03, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: электроклапан с обратным датчиком положения

Сообщение avr123.nm.ru » 30 окт 2009, 23:53

Наверно умножитель тока на операционном усилителе + транзисторный ключ MOSFET.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: электроклапан с обратным датчиком положения

Сообщение setar » 31 окт 2009, 01:00

давайте определимся о чем идет речь.
в часности давления и скорости потоков которые планируется регулировать.
регулировка клапана н 200атм и на 10 атмосфер отличаются принципиально, не качеством изготовления и материала а подходом
регилировка выскоскоростных потоков тоже отличается от низких скоростей.
в общем исходные данные нужны
давление , плотность (или хотя бы жидкость/газ) , скорость потока, требуемая скорость управления (можно расчитать через объёмный расход минимальный управляемый)
Аватара пользователя
setar
Site Admin

Сообщения: 9232
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: электроклапан с обратным датчиком положения

Сообщение Dizayner » 31 окт 2009, 02:08

----
Последний раз редактировалось Dizayner 20 июн 2014, 07:03, всего редактировалось 2 раз(а).
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: электроклапан с обратным датчиком положения

Сообщение setar » 31 окт 2009, 02:13

я думаю там где речь о гидроударе не может быть речи о электромагнитах
вероятнее всего это привод с вращающимся штоком винтовым

Добавлено спустя 2 минуты 13 секунд:
если удельный расход большой то тип клапана тарельчатый, при малом расходе тип клапана игольчатый
Аватара пользователя
setar
Site Admin

Сообщения: 9232
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: электроклапан с обратным датчиком положения

Сообщение Dizayner » 31 окт 2009, 02:29

---
Вложения
Последний раз редактировалось Dizayner 20 июн 2014, 07:04, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: электроклапан с обратным датчиком положения

Сообщение avr123.nm.ru » 31 окт 2009, 02:59

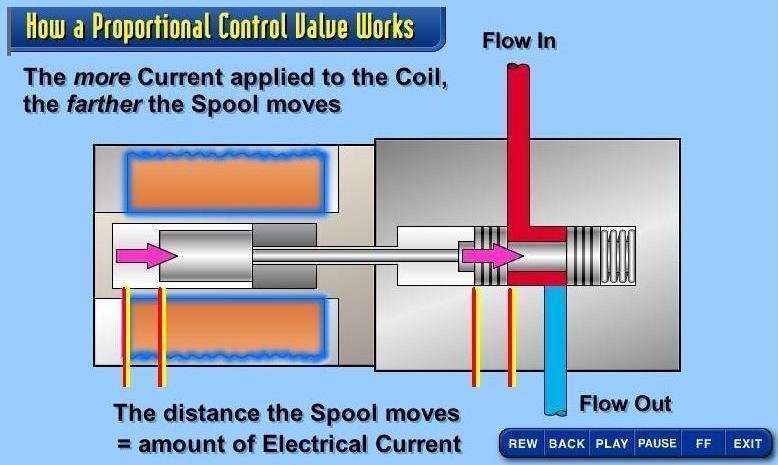

На картинке написано - пропорционально ТОКУ.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: электроклапан с обратным датчиком положения

Сообщение setar » 31 окт 2009, 03:00

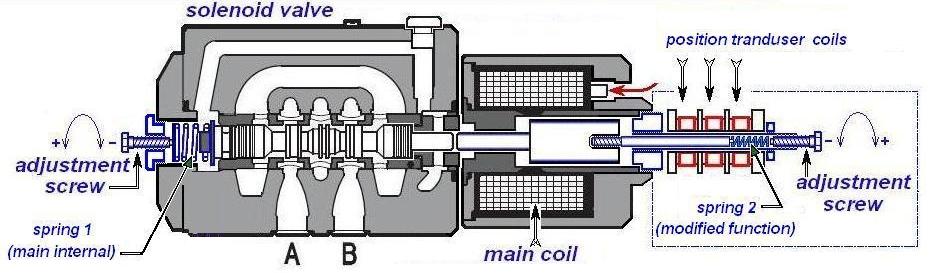

ну сам клапан можно и такого типа, только функция управления будет носить нелинейный весьма характер, если не хотите получить колебательную систему то магнит нужно заменить на мотор, и выдвигать шток обычный резьбовой
Аватара пользователя
setar
Site Admin

Сообщения: 9232
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: электроклапан с обратным датчиком положения

Сообщение Dizayner » 31 окт 2009, 03:25

---
Вложения
Последний раз редактировалось Dizayner 20 июн 2014, 07:04, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: электроклапан с обратным датчиком положения

Сообщение avr123.nm.ru » 31 окт 2009, 16:03

Конечно можно. В автомобилях в системах GM шаговый мотор регулирует холостой ход измення сечение канала обходящего дроссельную заслонку.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: электроклапан с обратным датчиком положения

Сообщение contr » 31 окт 2009, 16:29

ход штока между плавным управлением и гидроударом ограничен интервалом порядка 2мм, как при помощи эл.двигателей регулировать такую точность ?

С "steper motor" (ШД) все просто. Один оборот вала = 60..400 шагов. При шаге резьбы 1мм получите точность 2/400=0,005мм на шаг и время полного хода 0..1с без всякой инерции.
где и как считывать информацию о положении штока ?

ШД позволяют этого не делать, а регулировать можете сразу требуемый параметр.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: электроклапан с обратным датчиком положения

Сообщение setar » 01 ноя 2009, 01:12

Dizayner писал(а):
что означает "колебательная система" в гидравлике?

то же саоме что и любая колебательная система.
я конечно понимаю что она гасится большой петлей гистерезиса получаемой от резиновых уплотнителей,
но тем не менее она возможна.
Аватара пользователя
setar
Site Admin

Сообщения: 9232
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: электроклапан с обратным датчиком положения

Сообщение Dizayner » 01 ноя 2009, 02:42

---
Последний раз редактировалось Dizayner 20 июн 2014, 07:04, всего редактировалось 2 раз(а).
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания
