электроклапан с обратным датчиком положения

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: электроклапан с обратным датчиком положения

Сообщение contr » 09 ноя 2009, 18:05

Т.е Вы хотите управлять ходом клапана в узком диапазоне с использованием имеющегося USB модуля, а датчика положения клапана и софта для управления клапаном по сигналам датчика не имеете.
Для именно такого решения нужно поставить довольно точный датчик на клапан и написать МК софт под имеющийся контроллер. Если контроллер умеет читать свои аналоговые входы и передавать значения в РС, то нужно написать софт для компа, что проще.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: электроклапан с обратным датчиком положения

Сообщение Dizayner » 09 ноя 2009, 18:09

---
Вложения
Последний раз редактировалось Dizayner 20 июн 2014, 07:16, всего редактировалось 3 раз(а).
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: электроклапан с обратным датчиком положения

Сообщение contr » 09 ноя 2009, 18:25

по каким параметрам регулировать (управлять) количество шагов и скорость вращения ? от этого параметра будет зависеть направление и скорость передвижения штока.

Направление зависит от значения dir - 0/1
Кол-во шагов от кол-ва импульсов step,
а скорость от частоты этих импульсов.

зы. Боюсь, что Ваш USB модуль такого делать не умеет :(
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: электроклапан с обратным датчиком положения

Сообщение Dizayner » 09 ноя 2009, 18:32

---
Последний раз редактировалось Dizayner 20 июн 2014, 07:16, всего редактировалось 2 раз(а).
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: электроклапан с обратным датчиком положения

Сообщение contr » 09 ноя 2009, 18:34

Шаговому двигателю - ШД ШИМ выход не нужен. Он нужен если катушкой клапана управлять, но для этого нужен датчик положения на клапане или гидроцилиндре и соответствующий софт.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: электроклапан с обратным датчиком положения

Сообщение Dizayner » 09 ноя 2009, 18:38

---
Последний раз редактировалось Dizayner 20 июн 2014, 07:17, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: электроклапан с обратным датчиком положения

Сообщение contr » 09 ноя 2009, 18:45

веселый токарь работу выполнил

т.е. нарезал в сердечнике резьбу с шагом? Фото ШД или его марка имеются? ШД к клапану пристыкован?
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: электроклапан с обратным датчиком положения

Сообщение Dizayner » 09 ноя 2009, 19:04

---
Последний раз редактировалось Dizayner 20 июн 2014, 07:17, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: электроклапан с обратным датчиком положения

Сообщение contr » 09 ноя 2009, 19:40

с самого начала говорил что геморой будет, не поверили...

Проблемы Вы создаете сами. Рассказываете про какой-то клапан, хотя нужен линейный привод с ходом ~500мм, неизвестным усилием и неопределенным кол-вом позиций.
шаговики: ASTROSYN E179-1/12V/20Om/0.6Amps/1,8DEG фотки отправлю позже

Обойдемся, этих данных для прикидки схемы управления клапаном достаточно. Шаг резьбы? Сколько позиций у клапана? Положение гидроцилиндра и скорость контролировать нужно? Управление вручную или от РС?
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: электроклапан с обратным датчиком положения

Сообщение Dizayner » 10 ноя 2009, 04:51

---
Последний раз редактировалось Dizayner 20 июн 2014, 07:18, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: электроклапан с обратным датчиком положения

Сообщение contr » 10 ноя 2009, 12:29

Поскольку регулируемые параметры – сов. секретная информация, то к работе подключена группа гадалок-конструкторов. Отныне ответы на свои вопросы сможете получать телепатически с 64-битным кодированием. Успехов! :crazy:
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: электроклапан с обратным датчиком положения

Сообщение Dizayner » 12 ноя 2009, 16:23

---
Последний раз редактировалось Dizayner 20 июн 2014, 07:18, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: электроклапан с обратным датчиком положения

Сообщение avr123.nm.ru » 12 ноя 2009, 20:59

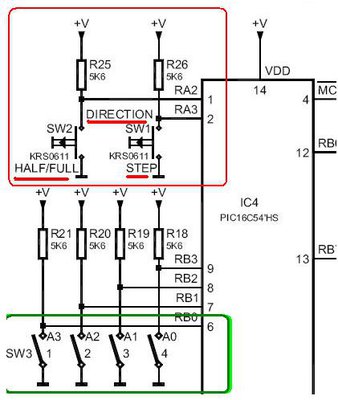

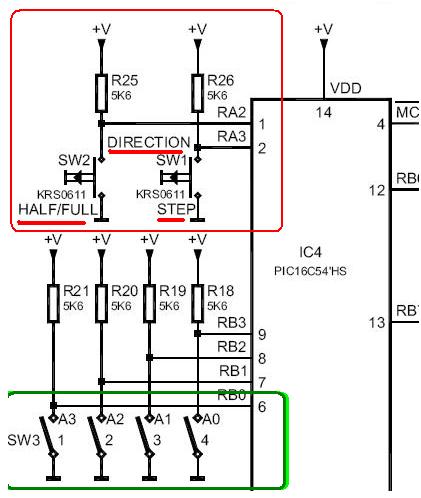

Dizayner писал(а):для чего в схеме необходима группа переключателей SW3 ?
Наверно кодируют 16 чисел от 0 до 15 в двоичном виде - например 16 уровней тока фазы ШД.

На этом ПИК-е сделаныдрайверы ШД в некоторых приборах авто панелей VDO - скорость, тахометр.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: электроклапан с обратным датчиком положения

Сообщение ft-ninja » 27 дек 2009, 21:07

contr писал(а):Если знаете доступные малогабаритные насосы, гидро/пневмо цилиндры, клапаны и пр. "заточенные" под управление от батареек 5..12В, то подскажите источники. :wink:


Привет!
В своих моделях я использую пневматические цилиндры и распределители из конструкторов fischertechnik:

В наборах есть электромагнитные клапаны 9 В 150 мА:

Думаю в магазине http://www.pacpac.ru их можно приобрести отдельно от конструкторов.
Поздравляю, ft-ninja!
Аватара пользователя
ft-ninja

Сообщения: 82
Зарегистрирован: 21 дек 2009, 15:21
Откуда: Inner Mongolia
