электроклапан с обратным датчиком положения

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: электроклапан с обратным датчиком положения

Сообщение Vorral » 06 ноя 2009, 12:30

contr писал(а):Дизайнер, как я понял, ЖК панельку двигать собрался. Там больших усилий, насосов и хитрых клапанов не надо.

А не людей сидящих на креслах, перед панорамным стерео экраном? :)
Vorral

Сообщения: 873
Зарегистрирован: 11 сен 2008, 17:18
Откуда: Москва
прог. языки: Delphi
ФИО: Владислав

Re: электроклапан с обратным датчиком положения

Сообщение Ворон » 06 ноя 2009, 15:50

кстати оборудование для сдвига людей очень дорого закупать вполне может короший бизнес быть.. :beer: :friends: а учитывая что нобелевки дают за СОЗДАНОЕ а не придуманое))Уууу..простор не обьятен страна то большая)
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: электроклапан с обратным датчиком положения

Сообщение Duhas » 06 ноя 2009, 16:58

я на таком двигающем людей аттракционе сидел... клевая штука ))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: электроклапан с обратным датчиком положения

Сообщение contr » 06 ноя 2009, 17:12

привод с управлением от нескольких клапанов много дешевле, чем с одним "хитрым". Его и обслуживать проще.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: электроклапан с обратным датчиком положения

Сообщение Ворон » 06 ноя 2009, 18:57

Констр тебя удешевлять просили или помочь с реализацией этого?)варианта?ну не нужна им клапанная дискретность ,ну хотят плавности..но это их выбор))
ЗЫ ой не обслуживал ты никогда многоклапанные системы))это такой геморой!!
ЗЫЫ клапана гады счеклкают и стрекочут ))а тут палюбому потише будет)
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: электроклапан с обратным датчиком положения

Сообщение contr » 06 ноя 2009, 23:50

Автор топика просил помочь с переделкой обычного клапана в хитро-мудрый. С чем связано именно такое решение объяснять не стал.
ой не обслуживал ты никогда многоклапанные системы))это такой геморой!!

выше есть мое примечание по поводу линий, хотя этих клапанов и на любой литейной машине хватает. Гемор там, где конструктор чайник :bad:
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: электроклапан с обратным датчиком положения

Сообщение Ворон » 07 ноя 2009, 00:11

2 контр-- нигде автор не утвердждал ,что там обычный клапан)(на два положения)перечитай тему)),но автор спрашивал помощи в управлении пропрорциональным клапаном,и переделки его для получения точной обратной связи,
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: электроклапан с обратным датчиком положения

Сообщение Dizayner » 07 ноя 2009, 11:06

---
Вложения
DC 2 PWM.JPG
Последний раз редактировалось Dizayner 20 июн 2014, 07:13, всего редактировалось 2 раз(а).
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: электроклапан с обратным датчиком положения

Сообщение avr123.nm.ru » 07 ноя 2009, 11:33

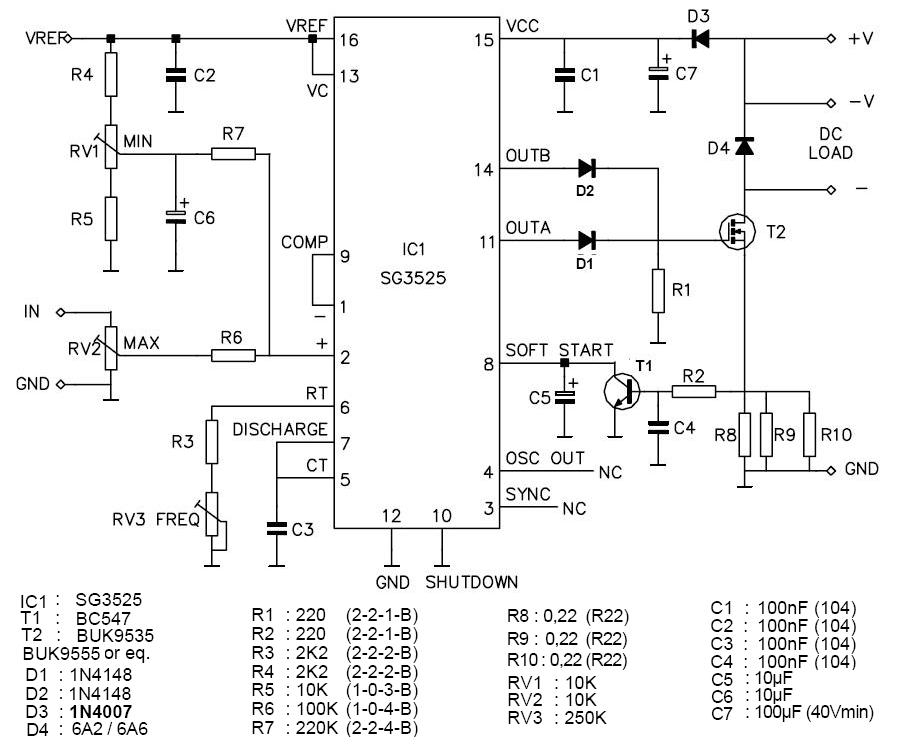

Добавить еще одну цепь R2 C4 - это ФНЧ и с нее брать аналоговый сигнал пропорциональный току через соленоид.

На резисторах 8-9-10 при номинальном токе должно падать не более 0.5 вольт.

Для защиты по току R2 надо примерно 1 кОм а C4 - 2 нФ - т.е. время около 2 vrC/

В дополнительной цепочке для ОС R2 можно тоде 1 кОм сделать а конденсатор поставить большой, чтоб фильтровал нижнюю частоту ШИМ - если это 100 гц то наверно электролит 10-20 мкФ.

Но лучше при таком малом токе нагрузки просто частоту ШИМ сделать выше - примерно 15 Кгц чтоб свиста не было.
Тогда конденстор 1 мкФ будет достаточно.

Схему надо проверить по даташиту.

========

V+ V- чудо как красиво !
Последний раз редактировалось avr123.nm.ru 07 ноя 2009, 12:05, всего редактировалось 2 раз(а).
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: электроклапан с обратным датчиком положения

Сообщение contr » 07 ноя 2009, 11:54

автор спрашивал помощи в управлении пропрорциональным клапаном,и переделки его для получения точной обратной связи,

В пропорциональном клапане, чертеж которого автор тож привел, есть индуктивный датчик. Крайне неудачная имхо конструкция, но именно в нее Дизайнер и решил переделать стандартный одноходовой клапан
есть идея сделать некоторую модернизацию гидроклапана, покупать на данном этапе дорогущие пропорциональные клапаны нет смысла

С чем связано использование гидравлики и какие регулируемые параметры должен иметь привод выяснить пока не удалось :(

пришлось собирать модулятор по уже готовой схеме....(см.приложение)

Для аналогового управления одной катушкой больше подходит UC3842 или TL494 в которой предусмотрен режим однотактной работы. Не хуже с задачей справится и МК (какой-нибудь pic c модулем ЕССР), т.е. та плата, которую Вы уже имеете.
Последний раз редактировалось contr 07 ноя 2009, 12:10, всего редактировалось 1 раз.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: электроклапан с обратным датчиком положения

Сообщение avr123.nm.ru » 07 ноя 2009, 12:00

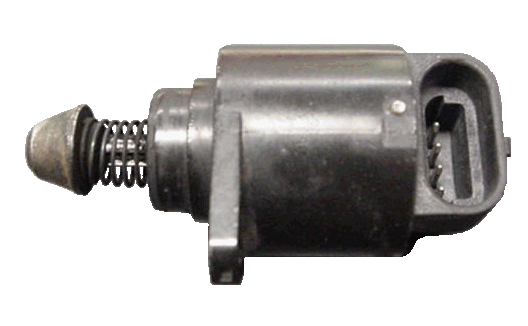

Зачем ДОРОГУЩИЕ когда в автомагазинах есть шаговые регуляторы IAC GM - приделай к нему коническую запорную иглу и регулируй наздоровье плавненько - 255 шагов. ( выше я уже его предлагал ).

вот он и как им управлять

http://sonic.net/~mikebr/crower/gm_iac.html

http://www.megamanual.com/ms2/IAC.htm

Надежная АВТО-мобильная конструкция - есть металические есть пластиковые корпуса. Герметичный.

В ЛЮБЫХ нормальных автозапчастях доступен.
Вложения
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: электроклапан с обратным датчиком положения

Сообщение Michael_K » 07 ноя 2009, 13:37

приделай к нему коническую запорную иглу и регулируй наздоровье

+1
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: электроклапан с обратным датчиком положения

Сообщение contr » 07 ноя 2009, 13:42

в начале топика уже предлагалось приделать ШД к имеющемуся клапану. Полагаю это не сложнее, чем самодельный клапан к автомобильному приводу изготовить.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: электроклапан с обратным датчиком положения

Сообщение Dizayner » 08 ноя 2009, 04:41

---

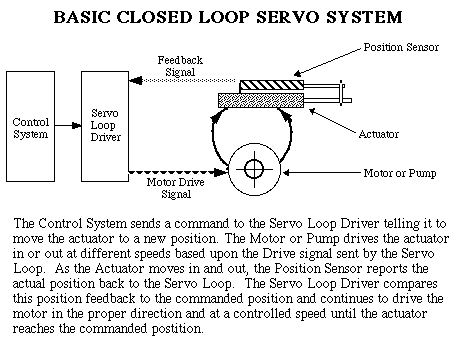

Вложения
Последний раз редактировалось Dizayner 20 июн 2014, 07:14, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: электроклапан с обратным датчиком положения

Сообщение avr123.nm.ru » 08 ноя 2009, 11:37

Dizayner писал(а):завтра заеду в автосалон, что спрашивать-то ? продавцы вряд ли разбираются о чем здесь речь ведем..., в каком модуле автомобиля стоят шаговики ?
Неужели по ссылкам не видно что спрашивать ??? распечатай картинки тогда да покажи им. Регулятор холостого хода в системах GM но не БОШ - обычно в корпусе дроссельной заслонки. Картинка ниже !

Добавлено спустя 8 минут 23 секунды:
Dizayner писал(а):завтра поеду к токарю
Токарь в Саудовской Аравии :D :D :ROFL: так веселит.

Dizayner писал(а): на аналоговый или цифровой выходы ?


тебе нужны цифровые сигналы "ШАГ" и "направление" или по аглицки "Step"-"Dir" - подойдет популярная пара L297 L298 - схема в даташите. Токи мизерные так что L298 можно заменить на L293D.

вот осциллограмы шагания IAC GM ( регулятор холостого хода женерал моторс ) http://sonic.net/~mikebr/crower/iac_wav ... tml#domino

Dizayner писал(а): есть необходимость считывания параметров о положении гидроцилиндра


Если угловое положение то переменный резистор - можно опять же автомобильные - датчики положения дроссельной заслонки ( до 110 град поворот обычно) или датчики от электропривода сидений или обычные переменные резисторы.

Если линейное то надо знать о какой длине хода речь.[/quote]
