электроклапан с обратным датчиком положения

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: электроклапан с обратным датчиком положения

Сообщение avr123.nm.ru » 02 ноя 2009, 10:27

Dizayner писал(а):исходники под "VB, BCB, Delphi" могу скинуть.
ОЧЕНЬ СИЛЬНО нужно.

Добавлено спустя 2 минуты 27 секунд:
Dizayner писал(а):осцилограммы сигналов шима, как их замерить ? при помощи какого софта ?


осцилограммы - осциллографом конечно. Если частота ШИМ не высокая то подать на звуковой вход ПК через резистор 100 кОм ( а лучше через трансформатор ) и использовать софт - осцил на звуковую карту.

Добавлено спустя 15 минут 5 секунд:

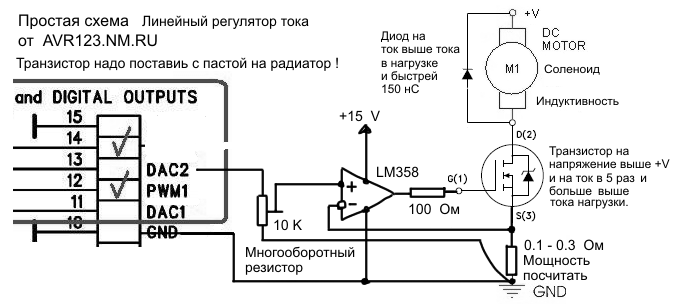

Вот схема линейного регулятора тока. Подстроечник поставить вниз по схеме, подать на DAC2 полное напряжение ( наверно 5 воольт ) и подстроечником установить максимальный ток который надо регулировать - у вас наверно 2 ампера. Транзистор будет грется - его на радиатор - теплоотвод.

LM358 подключать по даташиту. Схему надо проверять и уточнять при возникновении нестабильности в работе. Между ногами питания LM358 хорошо поставть конденсаторы - керамику на 0.1 мкФ и на 10-22 мкФ элетролит.
Вложения
avr123.nm.ru схема cur.gif
Динейный регулятор тока
Последний раз редактировалось avr123.nm.ru 02 ноя 2009, 11:17, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: электроклапан с обратным датчиком положения

Сообщение Dizayner » 02 ноя 2009, 10:36

---
Последний раз редактировалось Dizayner 20 июн 2014, 07:08, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: электроклапан с обратным датчиком положения

Сообщение contr » 02 ноя 2009, 10:58

плавное регулирование хода якоря в интервале ~2мм выдает регулирует ходом цилиндра вверх->стоп->вниз

Ни разу не видел электромагнита на три положения да еще и с плавной регулировкой хода якоря. :crazy:
вот моя схемка...., управление через USB

Молодец! Быстро всю электронику вместе с МК изучили. За один вечер не только собрать успели, но даже прошили и на лампе проверили. Круто! :ROFL:
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: электроклапан с обратным датчиком положения

Сообщение Duhas » 02 ноя 2009, 10:59

на картинке импульсный ИТУН по идее...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: электроклапан с обратным датчиком положения

Сообщение Dizayner » 02 ноя 2009, 11:08

---
Последний раз редактировалось Dizayner 20 июн 2014, 07:09, всего редактировалось 3 раз(а).
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: электроклапан с обратным датчиком положения

Сообщение avr123.nm.ru » 02 ноя 2009, 11:19

Dizayner писал(а):в данном случае регулировка идет по напряжению или все-же по току ?)

Там же написано - регулятор ТОКА !

Dizayner писал(а): напряжение +15В доволь-но таки нестандартное ...

15 и чуть выше - это правильное питание в данном случае. Но НАВЕРНО хватит и 12 вольт.

Dizayner писал(а): +24 В
можно понизить "копеечным" регулятором L7815 на 15 вольт и LM317 на "кокое нужно" :D

==========

http://www.national.com/pf/LM/LM358.html

Добавлено спустя 3 минуты 20 секунд:
Duhas писал(а):на картинке импульсный ИТУН по идее...


Большие импульсы ?????
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: электроклапан с обратным датчиком положения

Сообщение contr » 02 ноя 2009, 11:32

для простого экспиремента просто поставь пружину к якорю, с другой стороны дави на эту пружину силой тока,

Поздравляю! Вы изобрели реле :Yahoo!:
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: электроклапан с обратным датчиком положения

Сообщение Dizayner » 02 ноя 2009, 15:15

---
Последний раз редактировалось Dizayner 20 июн 2014, 07:09, всего редактировалось 3 раз(а).
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: электроклапан с обратным датчиком положения

Сообщение avr123.nm.ru » 02 ноя 2009, 15:25

По какой схеме делал ? по 1 или по 2
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: электроклапан с обратным датчиком положения

Сообщение Dizayner » 02 ноя 2009, 15:27

1
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: электроклапан с обратным датчиком положения

Сообщение contr » 02 ноя 2009, 15:34

Я надеялся, что это Вы нам объясните, как реле превратить в линейный двигатель и освоить pic18 за один вечер. :ROFL:
А заодно и фотографии этого :crazy: девайса покажете
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: электроклапан с обратным датчиком положения

Сообщение setar » 02 ноя 2009, 16:53

contr / bolt
завязывай людей задирать.
вспомни несостоявшийся спор по поводу манипуляторов лазерной резки.
Если бы ты спорил, 100$ ,били бы у Dead в кармане.
В производительность увлечённых людей нужно верить ;)
ну и по крайней мере не мешать им
Аватара пользователя
setar
Site Admin

Сообщения: 9232
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: электроклапан с обратным датчиком положения

Сообщение contr » 02 ноя 2009, 20:00

вспомни несостоявшийся спор по поводу манипуляторов лазерной резки.
Если бы ты спорил, 100$ ,били бы у Dead в кармане.

Да пока Dead условия выторговывал, люди аж три действующих варианта собрали. Тем не менее я доволен, поскольку поспособствовал развитию OR.
В производительность увлечённых людей нужно верить
ну и по крайней мере не мешать им

Я верю и помогаю им по мере сил не улететь на крыльях фантазии в виртуальный мир навсегда.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: электроклапан с обратным датчиком положения

Сообщение avr123.nm.ru » 02 ноя 2009, 20:31

Навсегда ! Это сильно.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: электроклапан с обратным датчиком положения

Сообщение =DeaD= » 02 ноя 2009, 20:47

contr писал(а):Тем не менее я доволен, поскольку поспособствовал развитию OR.

:ROFL: :ROFL: :ROFL:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
