Н-мост мощный варианты схем

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Н-мост мощный варианты схем

Сообщение EdGull » 20 июн 2008, 08:47

если доставабельность не проблема, тогда можно сделать все покрасивее... ключи в SO-8.. 4 шт, драйверы ключа SO-8 2 шт, оптопары 2 шт...

это какие драйверы имеются ввиду?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Н-мост мощный варианты схем

Сообщение Duhas » 20 июн 2008, 09:51

это сдвоенные полевики типа IRF7309.. чтобы вместо биполяров поставить..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Н-мост мощный варианты схем

Сообщение EdGull » 20 июн 2008, 09:58

схему конечную нарисуй плиз, а то у меня в башке не укладывается
ЗЫ у меня от перебранных по инету вариантов мостов уже в глазах рябит
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Н-мост мощный варианты схем

Сообщение Duhas » 20 июн 2008, 14:58

ок, сделаю на днях ) а то экзамен завтра, а тут еще ребята дипломы на 5 защитили пить заставлают )))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Н-мост мощный варианты схем

Сообщение EdGull » 20 июн 2008, 15:18

тыдавай там, крепись!!!!
ты нам еще живой нужен!!! :friends:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Н-мост мощный варианты схем

Сообщение Duhas » 22 июн 2008, 10:30

с экзаменом увы пока жопа, он противный такой, политология завется... чую придется его купить (((

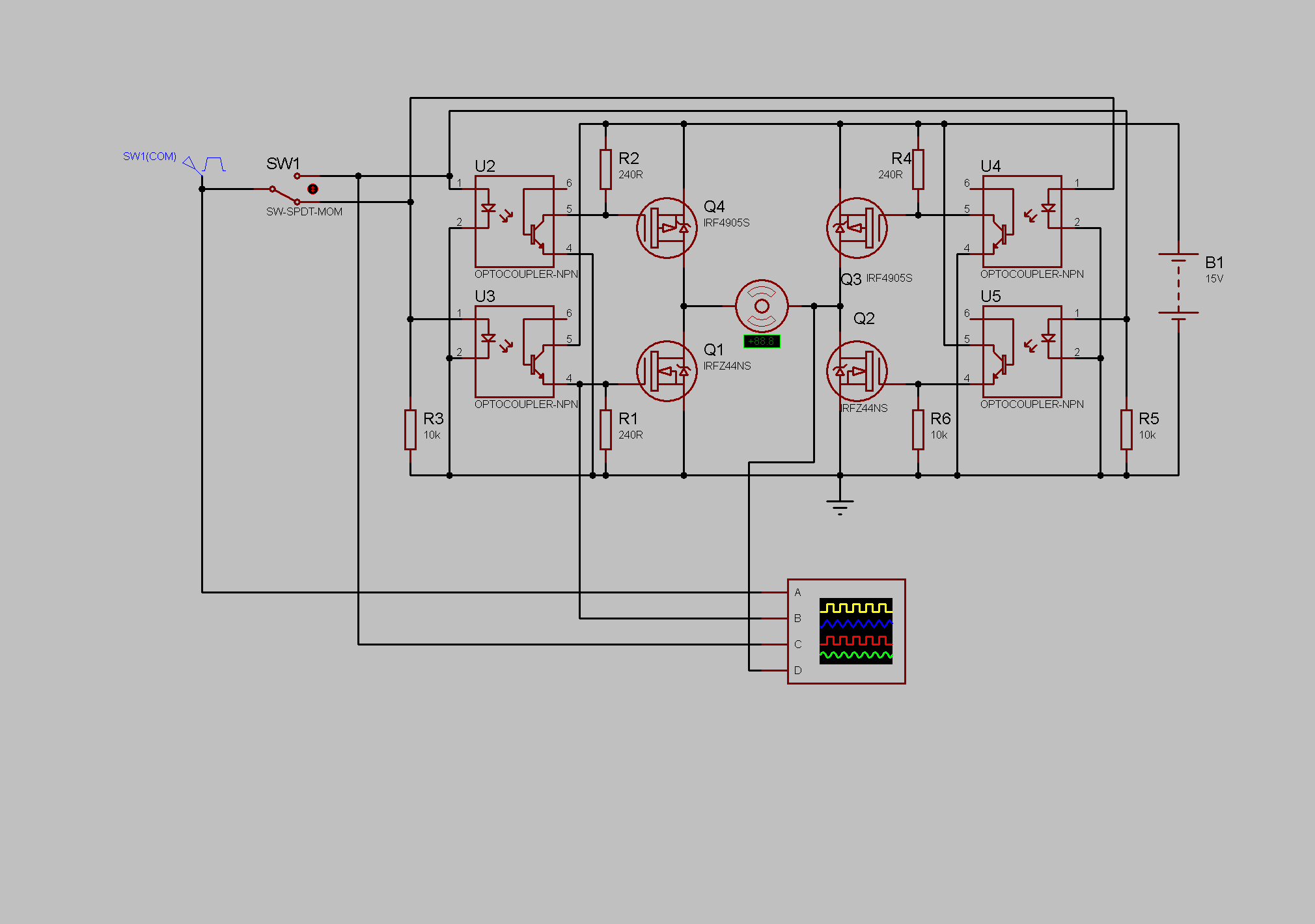

вопщам, для не сильно мощных транзюков мона замутить так


тут частота ШИМ будет ограничена частотой работы оптопары.. в принципе PC817 тянут 50мА что нить типа IRFZ44 ими мона качать... по цене оптимально.. и по корпусам я думаю тоже.. а крутть движком с током ампер 10 можно вполне...

Добавлено спустя 6 минут 47 секунд:
если интересует режи торможения замыканием обмотки движка могу накидать схемку на логике куда мона еще и защиту по току прикрутить..
хз нужно ли, но можно попробовать прикрутить снабберы на затворы ключей..
вапще ето нада бы собрать и осциллом на разной частоте шим поглядеть ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Н-мост мощный варианты схем

Сообщение avr123.nm.ru » 22 июн 2008, 10:51

Ну и схема ... :o
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Н-мост мощный варианты схем

Сообщение EdGull » 22 июн 2008, 10:52

а ты уверен что полевики будут успевать открываться?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Н-мост мощный варианты схем

Сообщение Duhas » 22 июн 2008, 11:03

смотря на какой частоте...

200 мА успевают накачать и разрядить их более чем при 20кГц ШИМ..

ПС: АВР, хотелось бы более детальных комментариев..

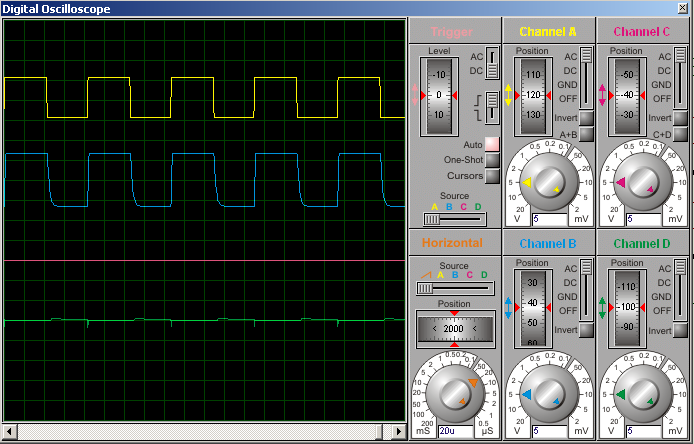

ПСС: по идее ключ с общим зарядом затвора 67нанокулон эквивалентен кондеру 6.7 нанофарада при напряжении накачки 10В... а вот график с протеуса как оптопара с резюком качают такой кондер на 12кГц
Вложения
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Н-мост мощный варианты схем

Сообщение EdGull » 22 июн 2008, 12:22

а ничё что R6 10к?

Добавлено спустя 1 минуту 35 секунд:
кстати, а какие есть мощные сдвоенные полевики?

Добавлено спустя 7 минут 35 секунд:
я пока нашел тока IRF7319 1N/1Pкан 30B -4.9/6.5A SO8
22 рубля кстати всего
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Н-мост мощный варианты схем

Сообщение Duhas » 22 июн 2008, 13:49

ну эти в SO-8.. думаю их грузить ампера на 2-3 постоянного тока можно не парясь..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Н-мост мощный варианты схем

Сообщение EdGull » 26 июн 2008, 09:17

а чё эт больше никто не комментирует схему на оптронах?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Н-мост мощный варианты схем

Сообщение avr123.nm.ru » 26 июн 2008, 11:07

Да че там комментировать - бредятина очевиднейшая. Кому не очевидно могут дш на оптрон открыть - глянуть в типовую схему включения.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Н-мост мощный варианты схем

Сообщение RoboTok » 26 июн 2008, 12:15

Вот интересная схема и достаточно мощная.
http://www.nxp.com/acrobat/applicationn ... 0513_1.pdf
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Н-мост мощный варианты схем

Сообщение avr123.nm.ru » 26 июн 2008, 12:32

RoboTok писал(а):Вот интересная схема и достаточно мощная.
http://www.nxp.com/acrobat/applicationn ... 0513_1.pdf


Ну наконец то к АПНОУТАМ обратились ! А с этого НАЧИНАТЬ надА !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
