Re: Аккумуляторы и все о них

Сообщение Trunker » 31 мар 2012, 15:31

Ну а напряжение как рассчитать? и какой лучше для этого подойдет. http://www.ebay.com/itm/Practical-New-A ... 43ae4f2e4a вот такой вариант присмотрел, стоит ли для этого покупать дорогую зарядку, типа http://www.hobbyking.com/hobbyking/stor ... UINE_.html или подойдет обычная?
Trunker

Сообщения: 8
Зарегистрирован: 24 мар 2012, 18:00

Re: Аккумуляторы и все о них

Сообщение Myp » 31 мар 2012, 16:20

для начала надо прочитать статьи в стиле "электроника для чайников"
прочитать что такое напряжение, что такое ток, что такое ёмкость аккумулятора.
напряжение одно и то же требуется всегда, что для питания ардуины что для моторов.
исходя из этого выбирается аккумулятор, чтобы не городить лишних преобразователей.
вот ёмкость уже расчитывается исходя из тока потребления моторами и устройствами и нужного времени работы без подзарядки.

если ты сам не можешь и не хочешь учиться и думать то создавай отдельную тему.
там пиши список всего что ты хочешь собрать вместе, моторы, платы и т.п.
время работы которое тебе хочется и проси подобрать тебе аккумулятор и зарядку.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Аккумуляторы и все о них

Сообщение Trunker » 31 мар 2012, 17:43

В общем не много почитав все стало ясно) но не могу найти одного параметра это Discharge, что это такое? вот на пример тут http://www.hobbyking.com/hobbyking/stor ... 5_25C.html "Discharge: 15C Constant / 25C Burst" расскажите пожалуйста по подробней)
Trunker

Сообщения: 8
Зарегистрирован: 24 мар 2012, 18:00

Re: Аккумуляторы и все о них

Сообщение AndreiSk » 31 мар 2012, 17:58

C=1300mAh, C=Capacity (емкость).
15C=15*C=15*1300=19500mA=19.5A
Аккумулятор может выдержать разряд током 19.5А (constant=постоянно)
Если очень приспичит (=burst), то 25*C=32.5A
В общем, коротить LiPo акки, случайно или намеренно крайне не рекомендуется
из-за огромных токов КЗ. Провода просто плавятся и испаряются,
особенно если С очень большое.
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Аккумуляторы и все о них

Сообщение Kitam1n » 18 апр 2012, 15:28

Привет всем!

Есть банки CGR18650E.
http://www.panasonic.com/industrial/inc ... 18650E.pdf

Прочел тему и расстроился :( Чем заряжать например 6 штук? А вдруг 12? Как быть?

Изучил зарядку на LM 317, собрать смогу. Но сколько она заряжает одновременно? 1шт?
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: Аккумуляторы и все о них

Сообщение Madf » 18 апр 2012, 16:12

Kitam1n писал(а):Привет всем!

Есть банки CGR18650E.
http://www.panasonic.com/industrial/inc ... 18650E.pdf

Прочел тему и расстроился :( Чем заряжать например 6 штук? А вдруг 12? Как быть?

Изучил зарядку на LM 317, собрать смогу. Но сколько она заряжает одновременно? 1шт?

http://www.dealextreme.com/p/oem-2-1865 ... 820?item=4
Madf

Сообщения: 2158
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Аккумуляторы и все о них

Сообщение Kitam1n » 18 апр 2012, 17:51

Madf, спасибо конечно, но я это видел выше. Предлагаешь заряжать по 2 или брать несколько зарядок? :)
Какие еще есть варианты?

Добавлено спустя 7 минут 54 секунды:
Вообще в чем суть зарядки? Можно я порассуждаю, а вы поправьте!
У моих банок в ДШ указано: Charge 4,2в, max 1715mA.
Если я возьму блок питания на 5в - 2А, и подключу к нему паралельно 3 банки и вольтметр, и буду следить пока напруга не поднимется до 4,2в...
Можно так заряжать? Был же пример:

Dmitry__ писал(а):Если у банок емкость одинаковая, то можно и без балансира, хоббисты их и подключают 1 раз из 10 зарядов.
Можно ручной вариант балансира, нужен: один мультиметр и один Gre4in :D
Просто контролируем, чтоб на банках не превышалось 4.2 вольта.
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: Аккумуляторы и все о них

Сообщение Myp » 18 апр 2012, 18:12

да можно хоть с крыши головой =)
вопрос в целесообразности
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Аккумуляторы и все о них

Сообщение Kitam1n » 18 апр 2012, 18:20

Ну ответе вы по человечески, а не загадками. Мол заряд будет, но чревато например тем-то и тем то. Или ни фига у тебя не выйдет, попробуй то и то...
Целесообразность в том что бы зарядить банки подручными средствами.
А не ждать месяц кЕтайскую фигню, а потом извращаться заряжая по 2 шт 12-20 банок. Это вариант только если другое не выйдет.
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: Аккумуляторы и все о них

Сообщение d3xr » 18 апр 2012, 23:10

http://www.hobbyking.com/hobbycity/stor ... oduct=7028 рекомендую, у самого такой. Там правда максимум 15 банок, может есть постарше модели, поищите там
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: Аккумуляторы и все о них

Сообщение Myp » 19 апр 2012, 13:16

одну две или несколько вполне можно и руками поочереди. они вполне себе просто заряжаются, когда хочется "уже сейчас" главное не забыть про них.
но 20 штук этож капец :shock:
купи с ускоренной доставкой, через неделю будет у тебя.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Аккумуляторы и все о них

Сообщение elmot » 19 апр 2012, 14:33

d3xr писал(а):http://www.hobbyking.com/hobbycity/store/uh_viewitem.asp?idproduct=7028 рекомендую, у самого такой. Там правда максимум 15 банок, может есть постарше модели, поищите там

+1, у меня такая же. тока нужно обратить внимание - к ней нужен БП 12В от 60Вт мощностью. Лично я наколхозил из блока питания для светодиодного освещения.
Заодно когда выяснится, что литий все равно лучше, можно будет не искать зарядку еще раз :)
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Аккумуляторы и все о них

Сообщение Kitam1n » 20 апр 2012, 12:34

Спасибо ребята!!!
Значит как сядут, буду ручками заряжать. Пока использую 6шт(2 в параллель) чисто для тестов.
Данную зарядку взял на вооружение, наткнулся на отзывы: у кого то разряд умер, у кого балансиры. Надеюсь таких меньшинство.
А вообще у меня комплекс к забугорным сайтам, не работал с ними никогда, но это уже совсем другая история...
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: Аккумуляторы и все о них

Сообщение Myp » 20 апр 2012, 15:09

вот поэтому и мучаешься что никогда не работал.
забугорные сайты это лучшее что существует для хоббистов :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Аккумуляторы и все о них

Сообщение GlassEagle » 04 май 2012, 00:27

Не надо бояться забугорных сайтов, надо 1 раз попробовать (хотя, конечно, знание языка приветствуется...)

Два (с половиной) раза перечитал всю ветку! :)
Одни вопросы исчезли, зато (как всегда) новые появились (в основном, про балансировку):
1. Можно ли по тем же принципам, что для лития, балансировать никель-металлгидридные акки? (И вообще можно ли их балансировать?). Скачал паспорта к двум разным зарядникам iMAX B6 (с блоком сетевого питания и без) - в паспорте на второй пишут, что якобы можно, в паспорте на первый - молчат, как рыбы об лёд. В инфе про другие зарядники балансировка поминается только в связи с литием.
2. Батареи 2S3P и 3S2P балансируются как 2S и 3S? Надо полагать, параллельно соединённые элементы ужЕ физически никак не сбалансируешь?

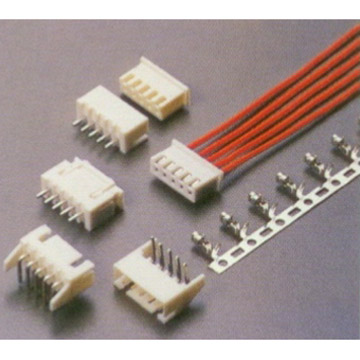

3. Балансировочные разъёмы JST-XH - это такие маленькие беленькие? (См. фото.) В общем-то вопрос связан с их размерами (на картинке непонятно) - если это те, про которые я думаю, у них расстояние между выводами 2 мм и их, в крайнем случае, можно заменить розетками PBS2. Есть мысль сделать батарею из 6 шт. 14500 NiMH (или 2S3P или 3S2P на LiFePO4 если уж с балансировкой НиМХ ну совсем никак) на основе обычных пластмассовых батареедержателей и самодельный балансировочный разъём вывести (для подключения к покупным зарядникам).


Ссылки нашёл небезынтересные про балансировку:
http://www.rlocman.ru/shem/schematics.html?di=59991 - Выравнивание заряда батарей обеспечивает долгое время работы и продлевает срок службы
http://www.mobipower.ru/modules.php?nam ... le&sid=293 - Особенности зарядки последовательных аккумуляторов. (Балансиры)
Когда я слышу слова "Первый закон робототехники", я вспоминаю анекдот про ноусэров.
GlassEagle

Сообщения: 161
Зарегистрирован: 14 окт 2009, 11:46
Откуда: Самара
